ESP32 - Мини-футляр Lolin C3

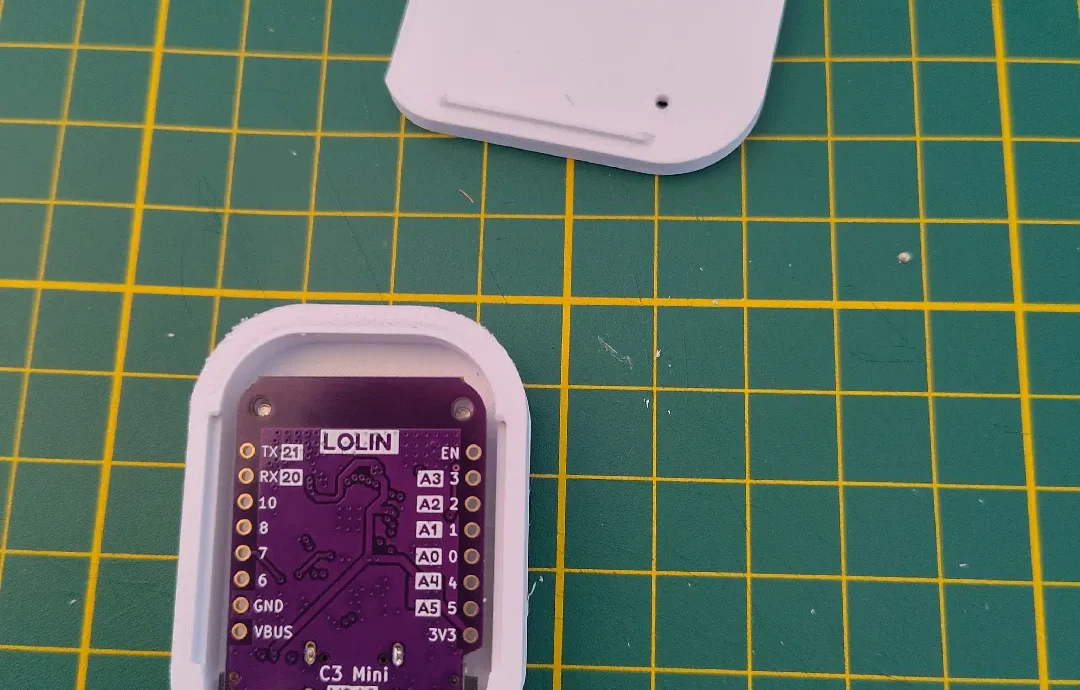

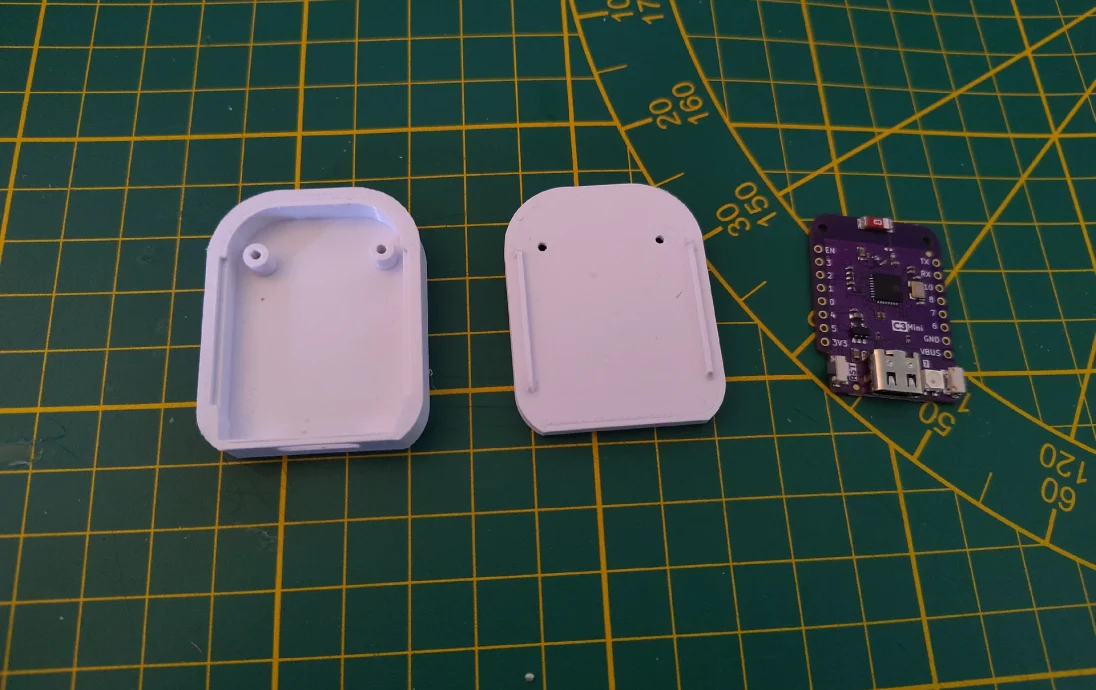

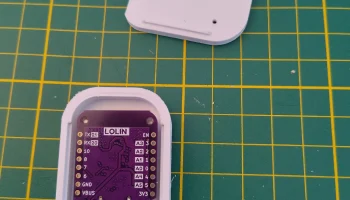

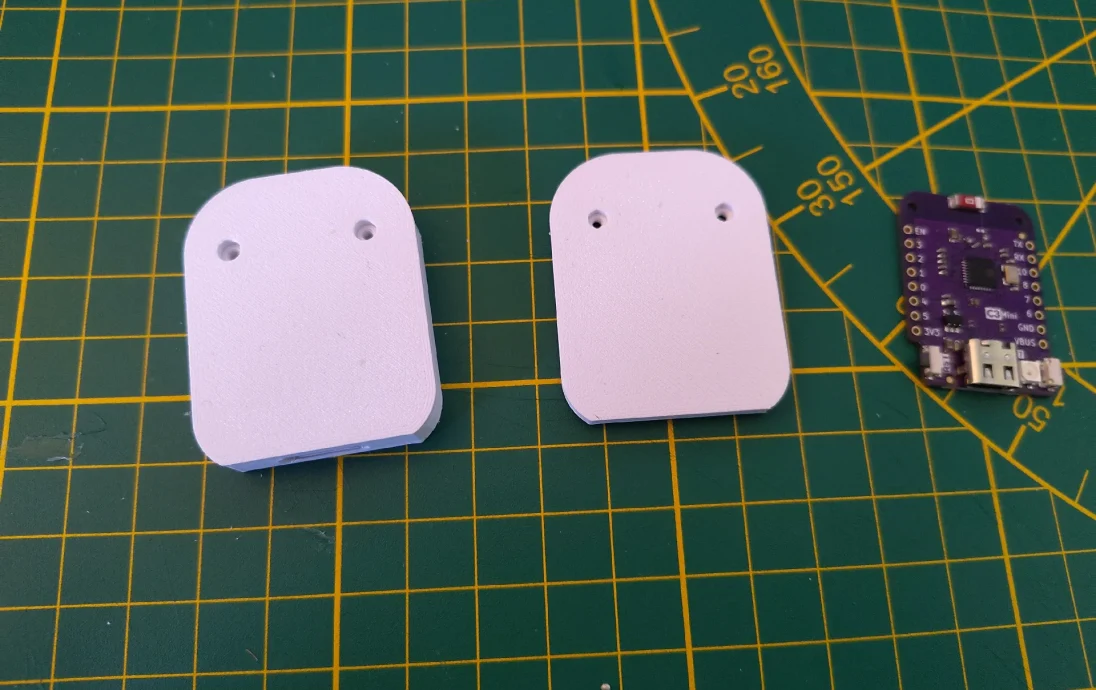

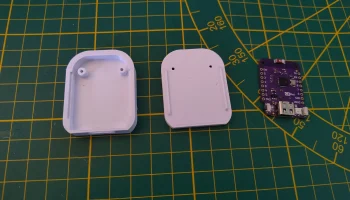

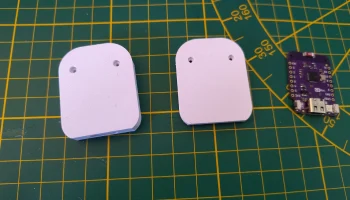

Чехол для ESP32 Lolin C3 Mini без припаянных разъемов. Отлично подходит для использования с ESPHome в качестве Bluetooth-маяка или концентратора, или, в моем случае, для подключения к солнечным инверторам с поддержкой Bluetooth.

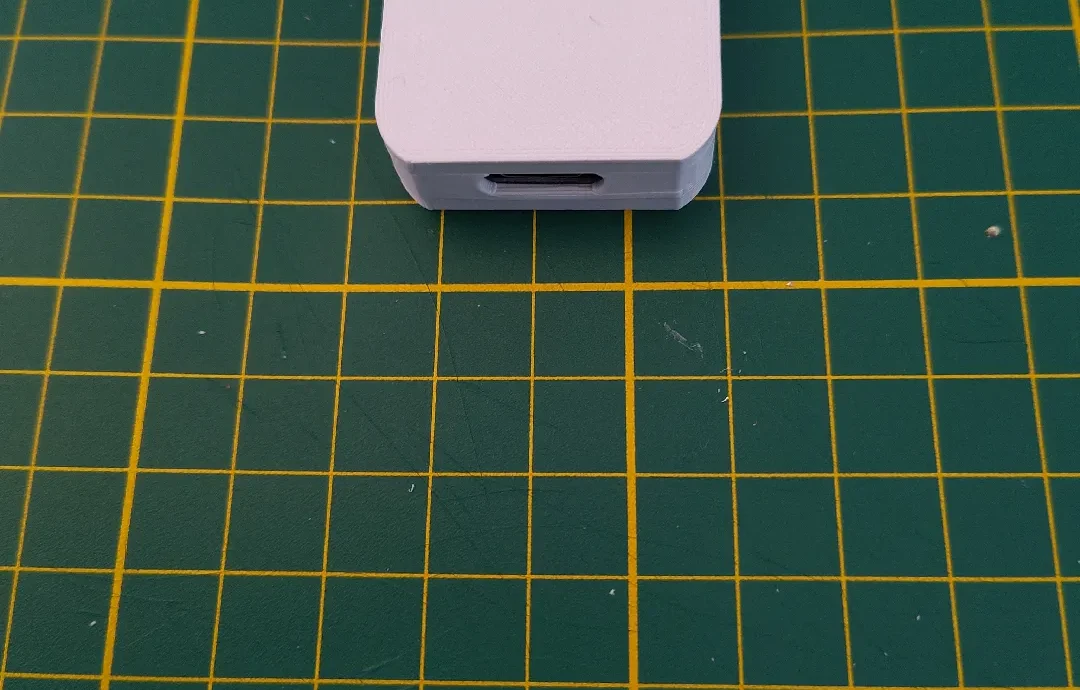

Lolin C3 Mini имеет неудобно расположенный порт USB-C, но этот чехол подойдет для большинства разъемов. Чехол также подходит для версий V1.0.0 и V2.1.0, хотя я рекомендую версию V2.1.0, потому что антенна V1.0.0 ужасна.

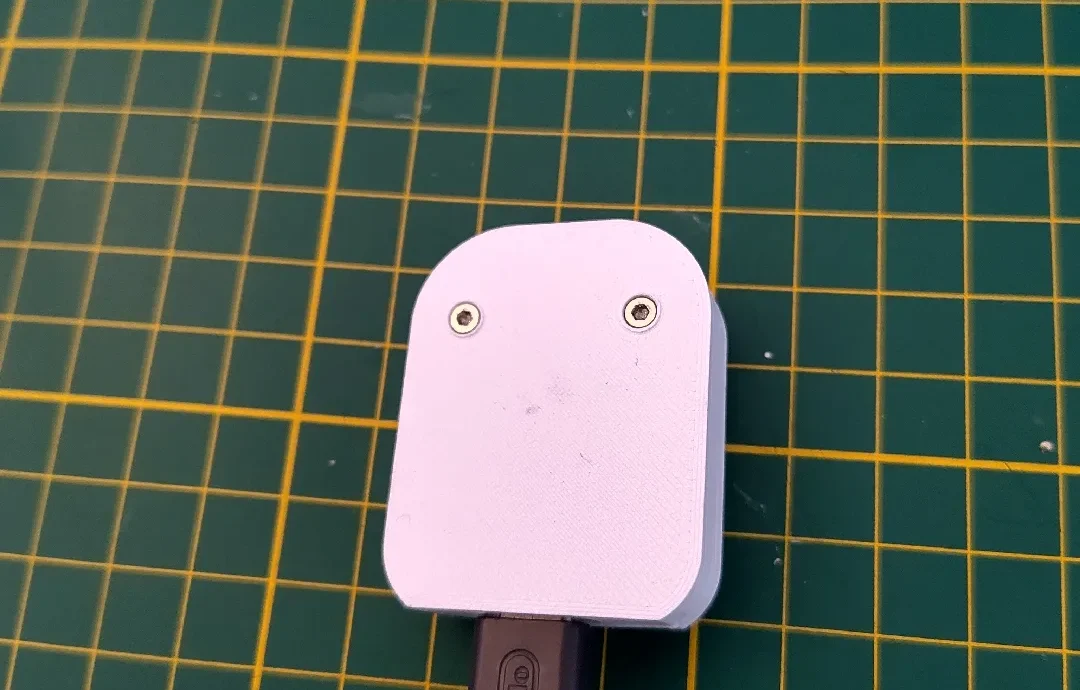

Вырезы внизу для гаек, фиксирующих корпус, не являются обязательными, поскольку болты будут защелкиваться сами. Но если это не закрепит корпус, вы можете использовать для этого болты.

Печать:

Этот отпечаток небольшой и простой, и его изготовление не займет много времени. Я использовал довольно грубые настройки и все же получил хорошие результаты, и поддержка не нужна. Однако, если свес корпуса не получается, можно использовать только опоры на сборочной плите.

Выступы для выравнивания могут быть немного тугими, поэтому их, возможно, придется сточить напильником.

Поддерживает: Нет
Заполнение: 10%
Тип заполнения: Кубическое адаптивное
Высота слоя: 3 мм

Аппаратное обеспечение:

Следующие ссылки, по которым я приобрел детали, являются партнерскими ссылками.

ESP32 — Lolin C3 mini (рекомендуется приобрести версию v2 с соответствующими антеннами)
2 болта м2 8 мм
2 гайки м2 (опционально)
USB-кабель C
