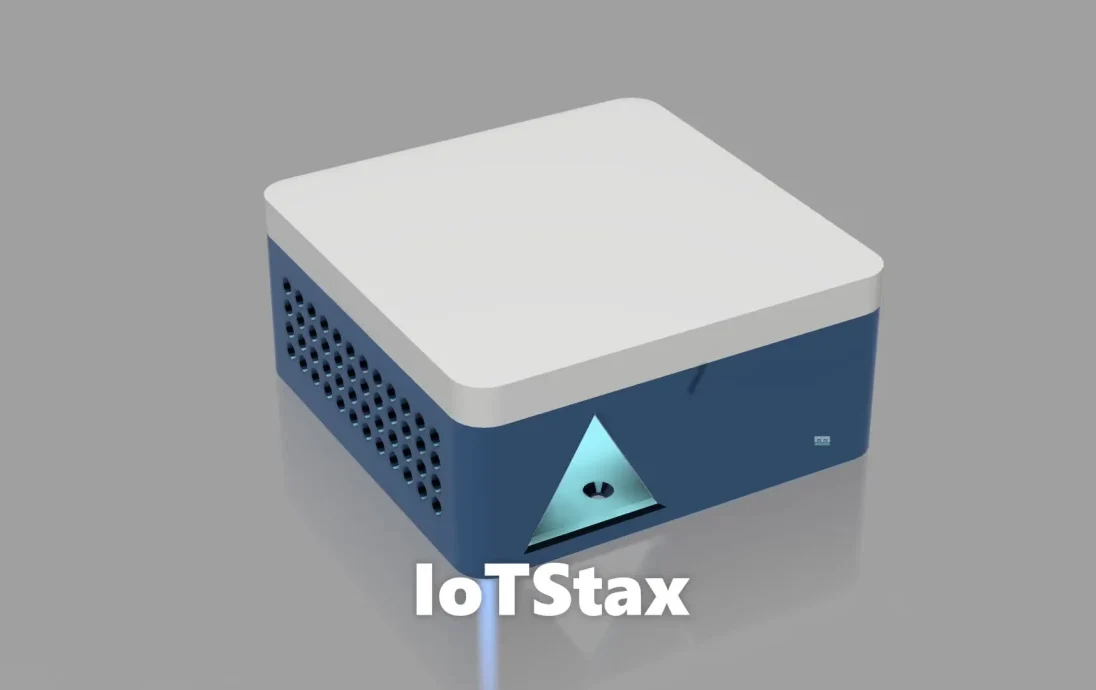

Стекируемый корпус SIM800L (IoTStax)

О МОДУЛЕ
Модуль SIM800L GSM/GPRS — это миниатюрный GSM-модем, который можно интегрировать во множество IoT-проектов. Вы можете использовать этот модуль для выполнения практически всего, что может обычный сотовый телефон, включая текстовые сообщения SMS. Модуль часто поддерживает четырехдиапазонную сеть GSM/GPRS, что означает, что он работает практически в любой точке мира.

ПОЛЕЗНЫЕ ССЫЛКИ

Вот руководство по интеграции SIM800L в ESPHome: Компонент Sim800L — ESPHome
Обратите внимание, что монтажные отверстия корпуса специфичны для определенного модуля SIM800L. Я получил свой здесь: Высококачественный модуль SIM800L GSM GPRS SMS с заменой антенны для SIM900A | eBay

О КОРПУСЕ

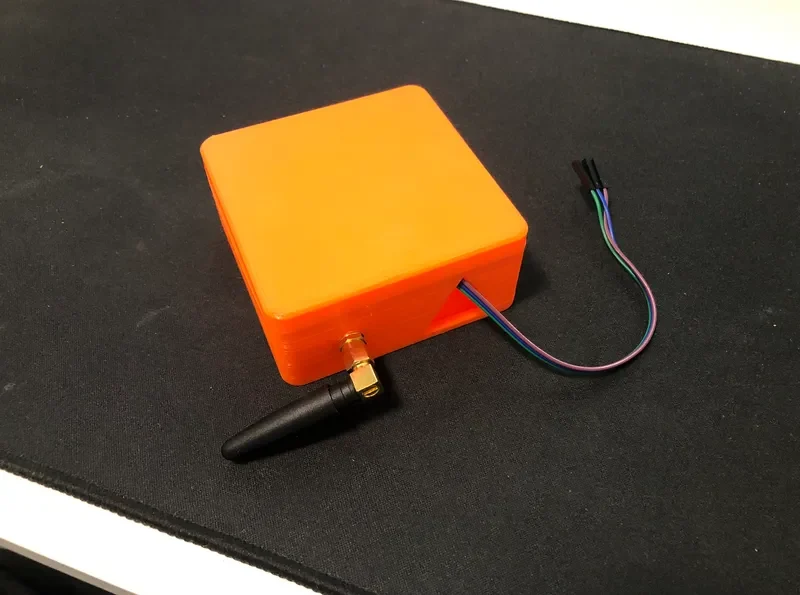

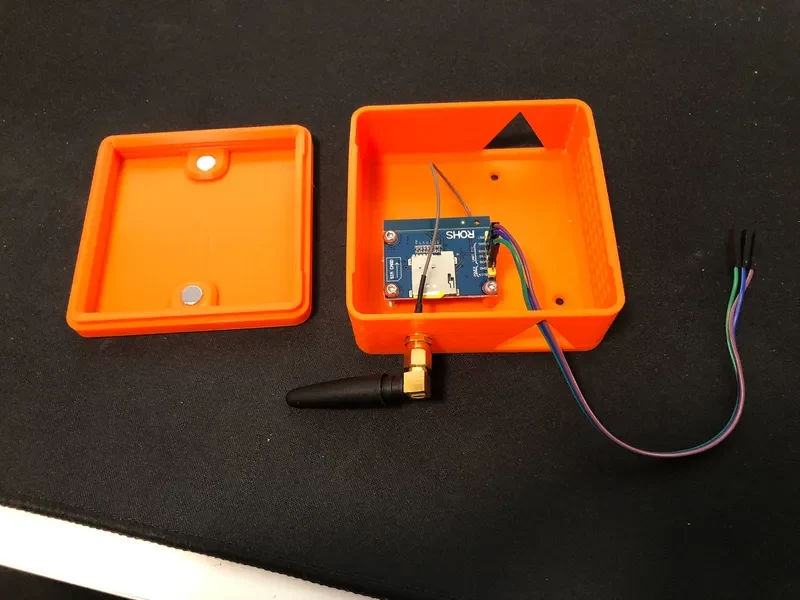

Этот корпус является частью серии IoTStax, которую легко распечатать и которую можно объединять в стопки для облегчения монтажа. После распечатки вы можете установить модуль SIM800L с помощью болтов M3: M3x8 мм или M3x10 мм. Есть также два дополнительных отверстия для использования винтов для крепления этого основания к дереву, пластику и т. д. Крышка плотно прилегает к основанию, но имеет выемки для облегчения снятия крышки.

ПЕЧАТЬ
Переверните Base на 180, чтобы убедиться, что она правильно сидит на кровати. Крышку не нужно поворачивать или менять. Никакие опоры не нужны.

НЕОБХОДИМОЕ ОБОРУДОВАНИЕ
Для этого необходимо следующее оборудование:

2 магнита диаметром 8 мм.
4 кабеля IoT (например, DuPont), дополнительную информацию см. в разделе «КАБЕЛИ» ниже.
3 болта М3 для крепления модуля (М3х8мм или М3х10мм)
2 винта или болта (маленького размера) для крепления корпуса, если это необходимо

ШТАБЕЛИРОВАНИЕ
В крышке имеются два отверстия для вставки магнитов диаметром 8 мм. Фитинг должен иметь плотную посадку с трением, но при необходимости можно использовать клей. Обратите внимание на ориентацию магнитов. Магниты будут находиться на расстоянии 600 мм друг от друга, и вы сможете затем установить на них корпус для ESP32 или Wemos D1.

ПРОВОДКА КАБЕЛЕЙ
Вам понадобятся 4 кабеля (dupont или аналогичные) для подключения модуля SIM800L к ESP32 и источнику питания. Проверьте ссылку ESPHome выше для получения дополнительной информации, но для полноты это:

5ВИН
Земля
Техас
прием

ССЫЛКИ НА СОВМЕСТИМЫЕ КОМПОНЕНТЫ IOTSTAX

Стекируемый корпус ESP32 (IoTStax) от Scheimann | Скачать бесплатно STL-модель | ПрусаПринтеры
Стекируемый мини-корпус Wemos D1 (IoTStax) от Scheimann | Скачать бесплатно STL-модель | ПрусаПринтеры

КОНТРОЛЬ ВЕРСИЙ

20211230: Начальная версия
20220115: Небольшие обновления основания, включая уменьшение воздушного отверстия и дополнительную вентиляцию нижней части.
