Чехол AIOSense

Arduino и пр.

Источник:

www.printables.com

Обзор

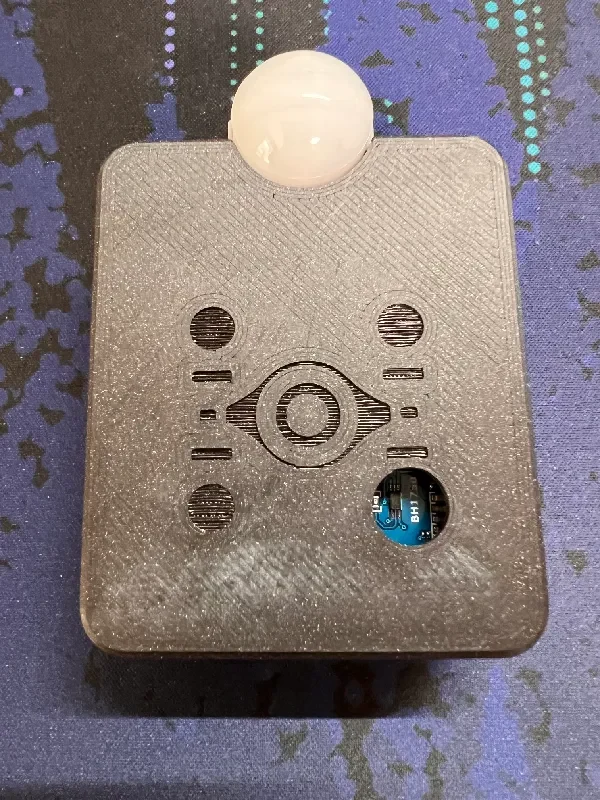

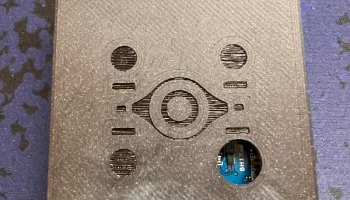

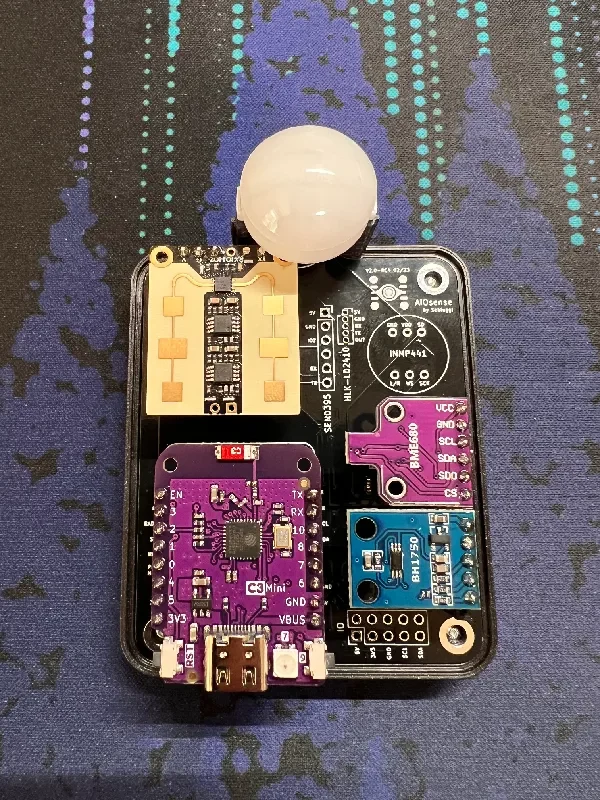

Корпус для печатной платы AIOSense. Вдохновлен примером незавершенного производства, разработанным командой AIOSense.

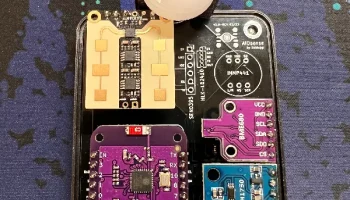

AIOSense — это универсальная сенсорная плата, включающая поддержку датчиков mmWave, PIR, освещенности и температуры/влажности.

Проект AIOSense можно найти здесь: https://github.com/Schluggi/AIOsense.

Корпус должен поддерживать дочерние платы печатных плат, а также конфигурации SMD.

спецификация

Спецификация, 4 самореза M2 для метала/пластика. Оба следующих винта MCmaster Carr должны работать, но и что-то подобное тоже.
https://www.mcmaster.com/catalog/129/3371/99397A264
https://www.mcmaster.com/catalog/99397A269

Инструкции

Проставку PIR можно разместить под ТО-5, чтобы поддерживать уровень во время пайки.

При необходимости отверстия можно расширить сверлом до большего размера.

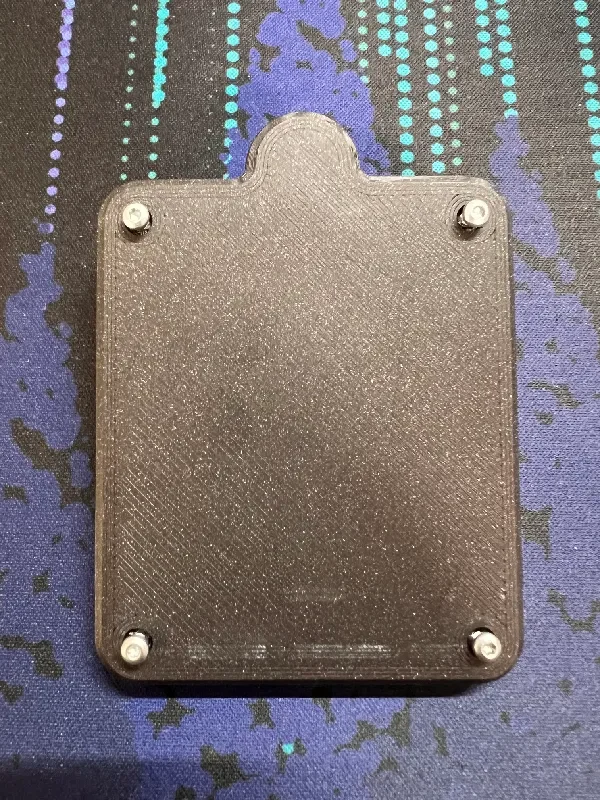

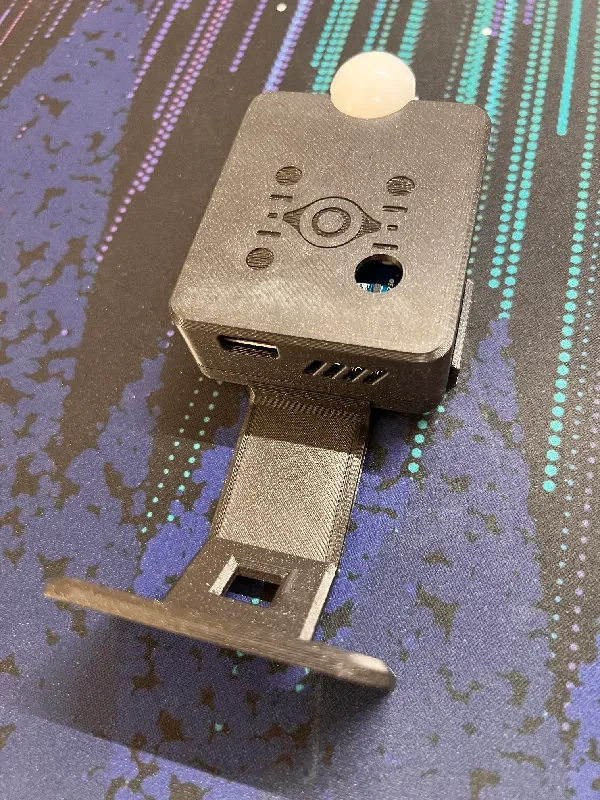

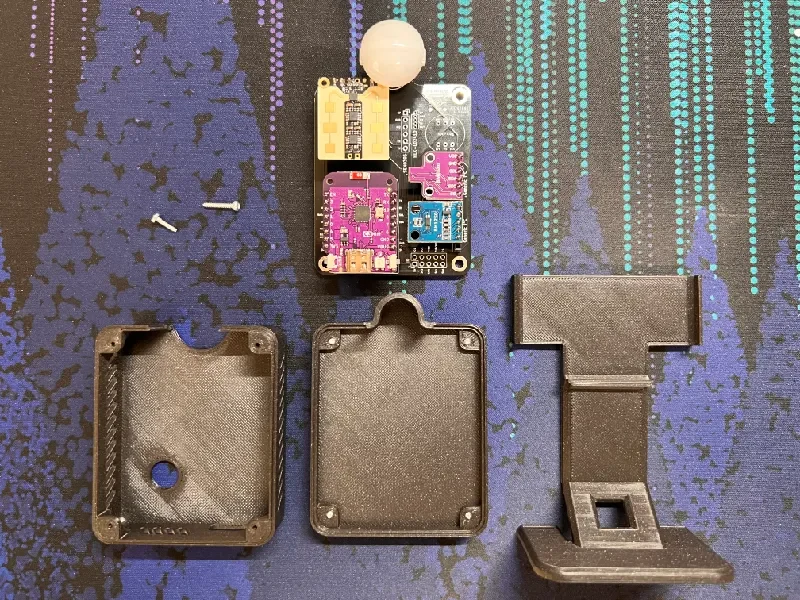

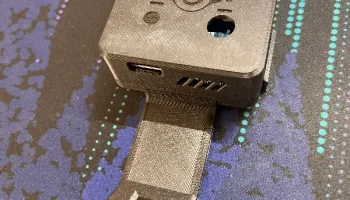

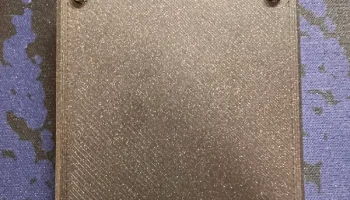

Поместите плату в основание, затем прикрутите верхнюю часть четырьмя саморезами. Подставка может быть приклеена сзади и должна выровняться самостоятельно.
