Стекируемый корпус ESP32 (IoTStax)

О КОРПУСЕ

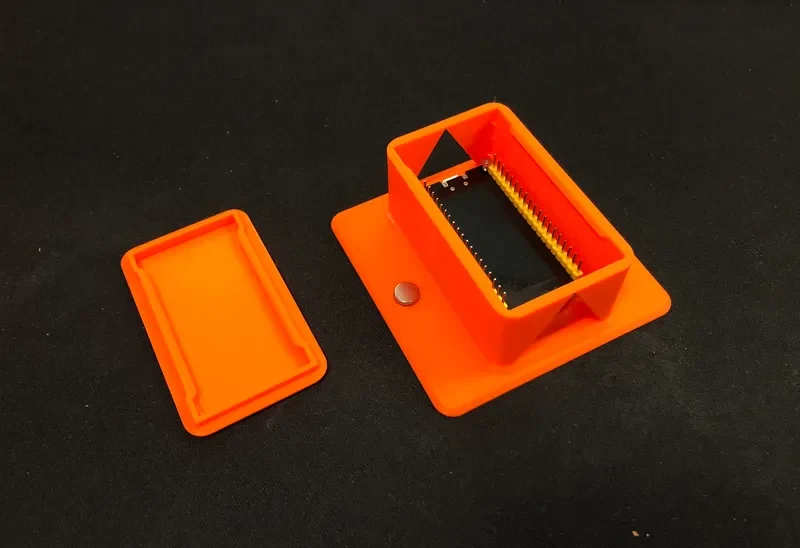

Этот корпус является частью серии IoTStax, которую легко распечатать и которую можно объединять в стопки для облегчения монтажа. После печати вы можете установить модуль EPS32 с помощью болтов M2 (8 мм или 10 мм), прежде чем устанавливать его поверх общей монтажной пластины или других модулей IoTStax (подробнее см. ниже). Крышка плотно прилегает к основанию, но имеет выемки для облегчения снятия крышки.

ПОЛЕЗНЫЕ ССЫЛКИ

Вот руководство по началу работы с ESPHome: Начало работы с ESPHome и Home Assistant — ESPHome
Обратите внимание, что монтажные отверстия корпуса специфичны для определенного модуля AZDelivery ESP. Я получил свой здесь: https://www.amazon.co.uk/gp/product/B08BTWJGFX.

ПЕЧАТЬ
Переверните крышку на 180°, чтобы убедиться, что она правильно сидит на кровати. Базу не нужно поворачивать или менять. Никакие опоры не нужны.

НЕОБХОДИМОЕ ОБОРУДОВАНИЕ
Для этого необходимо следующее оборудование:

4 болта M2 (8 мм или 10 мм) для установки модуля в корпус.
2 магнита диаметром 8 мм.
ДОПОЛНИТЕЛЬНО: кабели IoT (например, DuPont) для подключения к другим платам.

ШТАБЕЛИРОВАНИЕ

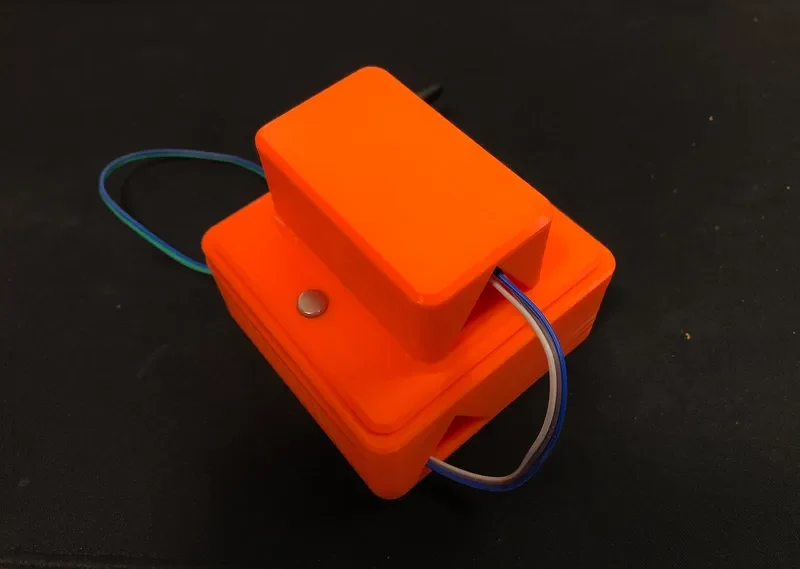

В основании имеются два отверстия для вставки магнитов диаметром 8 мм. Фитинг должен иметь плотную посадку с трением, но при необходимости можно использовать клей. Обратите внимание на ориентацию магнитов. Магниты будут располагаться на расстоянии 60 мм друг от друга, и их затем можно будет использовать для установки либо на общую монтажную пластину IoTStax, либо на другие модули IoTStax, например SIM800L, SDS011 и т. д.

ССЫЛКИ НА СОВМЕСТИМЫЕ КОМПОНЕНТЫ IOTSTAX

IoTStax: штабелируемая монтажная пластина от Scheimann | Скачать бесплатно STL-модель | ПрусаПринтеры
Стекируемый корпус SIM800L (IoTStax) от Scheimann | Скачать бесплатно STL-модель | ПрусаПринтеры

КОНТРОЛЬ ВЕРСИЙ

20211230: Начальная версия
20220115: Увеличены выемки для снятия крышки, а также сделан выступ для выемок для магнитов, чтобы лучше захватывать магниты.
