Форсунка EDF переменной площади

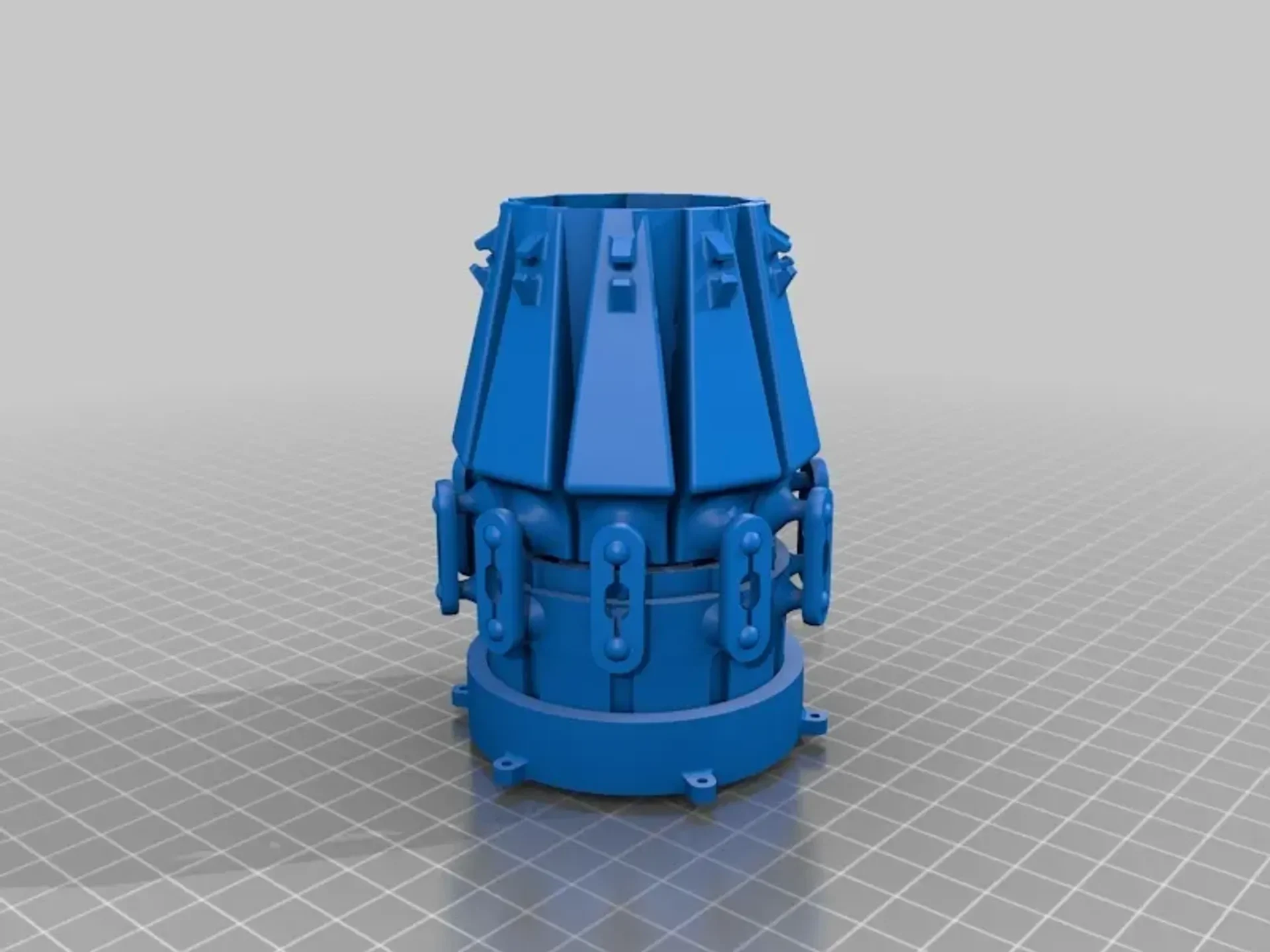

Прототип сопла изменяемой площади для использования на радиоуправляемых самолетах EDF.

Более подробную информацию об оригинальной сборке можно найти здесь: https://imgur.com/a/Njsps6G.

Имейте в виду, что это прототип, предназначенный для тестирования базовой конструкции, и поэтому в нем отсутствуют такие функции, как точки крепления и соответствующие крепления для сервостержней (те, которые присутствуют на данный момент, вероятно, слишком слабы).

Перед печать��, пожалуйста, уделите некоторое время прочтению моих заметок в разделе настроек печати.

В дополнение к STL я загрузил исходный файл Fusion 360 для тех, кто хочет изменить дизайн. Если вы один из них, ниже можно найти пару полезных советов.

Редактировать: следуя предложению VV3sl3y, я загрузил более высокую версию внутреннего кольца. Он имеет более длинную резьбовую часть, чтобы обеспечить большее раскрытие створок сопла.

Настройки печати

Бренд принтера:

Пруса

Принтер:

я3 МК3

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,15

Заполнение:

15%

Примечания:

Зазоры между деталями были подобраны с учетом точности моего принтера: зазор 0,15 мм используется для зазора и зазор 0,10 мм для переходной посадки. Менее точные принтеры могут потребовать шлифовки или даже редактирования исходного файла, чтобы механизм работал.

В конструкции используются живые петли и защелкивающиеся соединения. Поэтому рекомендуется использовать нехрупкие материалы, такие как PETG.

Опоры необходимы только для верхнего наружного кольца. Все остальное было разработано для того, чтобы и без них можно было нормально печатать.

Две детали с резьбой представляют собой сложную задачу из-за очень крутого вылета, который вызывает сама резьба. После двух неудачных попыток мне наконец удалось напечатать их со скоростью 10 мм/с и 100% настройками охлаждения для внешнего периметра.

Детали уже ориентированы в предполагаемом направлении печати.

Количество деталей следующее:

1x нижнее внешнее кольцо
10x лоскут
10x Жезл
1x внутреннее кольцо
1x верхнее внешнее кольцо
Редактирование файлов Fusion 360

Если вы хотите отредактировать исходный файл, имейте в виду:

Все основные размеры определены в первых двух эскизах временной шкалы. Дополнительные параметры, такие как зазоры и радиусы скруглений, определяются в разделе пользовательских параметров.
Резьба имеет индивидуальный шаг и начало и поэтому получается с помощью операций намотки. Поскольку мне не удалось параметризовать основные размеры катушки, масштабирование сопла требует ручного редактирования этих значений.
Преобразователь ограничений Fusion 360 не самый надежный. При масштабировании насадки действуйте небольшими шагами, иначе реконструкция дерева не удастся.
