Корпус ЖК-дисплея с диагональю 7 дюймов и HDMI

(Обновление от 8 марта 2019 г.)
Новая версия опубликована здесь

(Обновление от 21 января 2019 г.) Добавлена подставка для рабочего стола.

Случай для
7-дюймовый ЖК-модуль HDMI/VGA
это может поддерживать разрешение до 1920x1080 (при автоматическом масштабировании исходное разрешение составляет 1280x800).

Этот чехол поддерживает крепление VESA 75/100 мм. Большинство мониторов должны просто работать.
Для кнопки поддерживается перевернутое крепление.

Эти 3 файла являются минимальными требованиями для сборки этого корпуса:

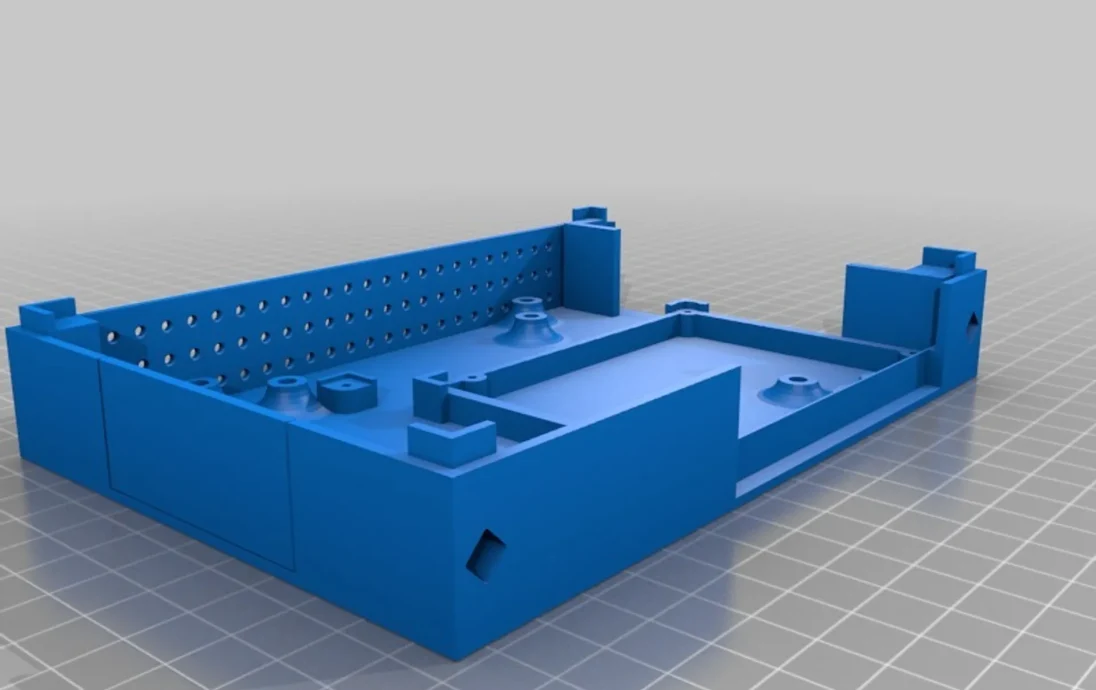

lcd3 сзади // задняя сторона

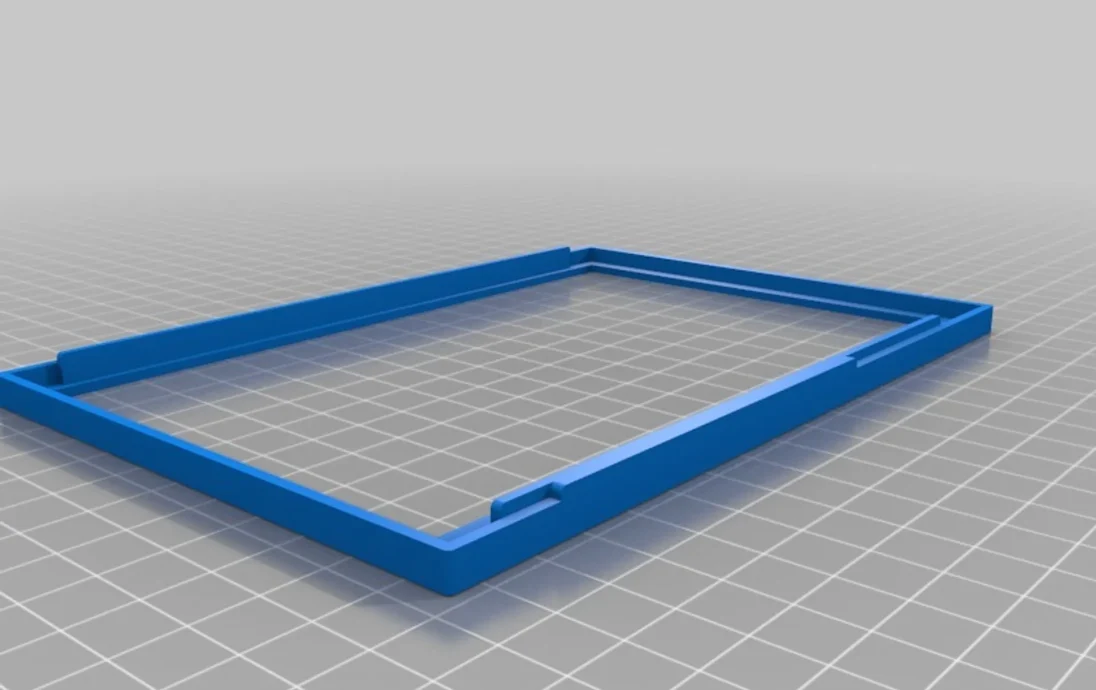

ЖК3 спереди // лицевая сторона

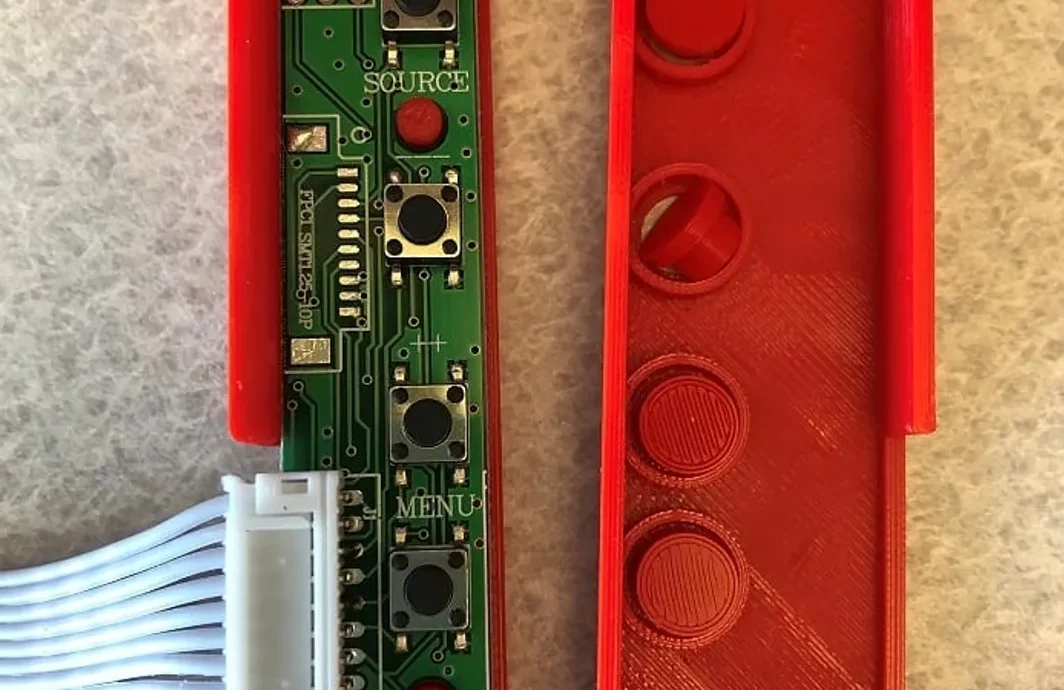

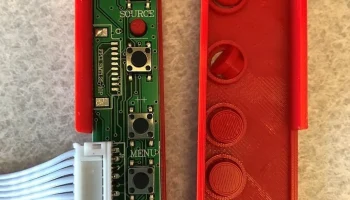

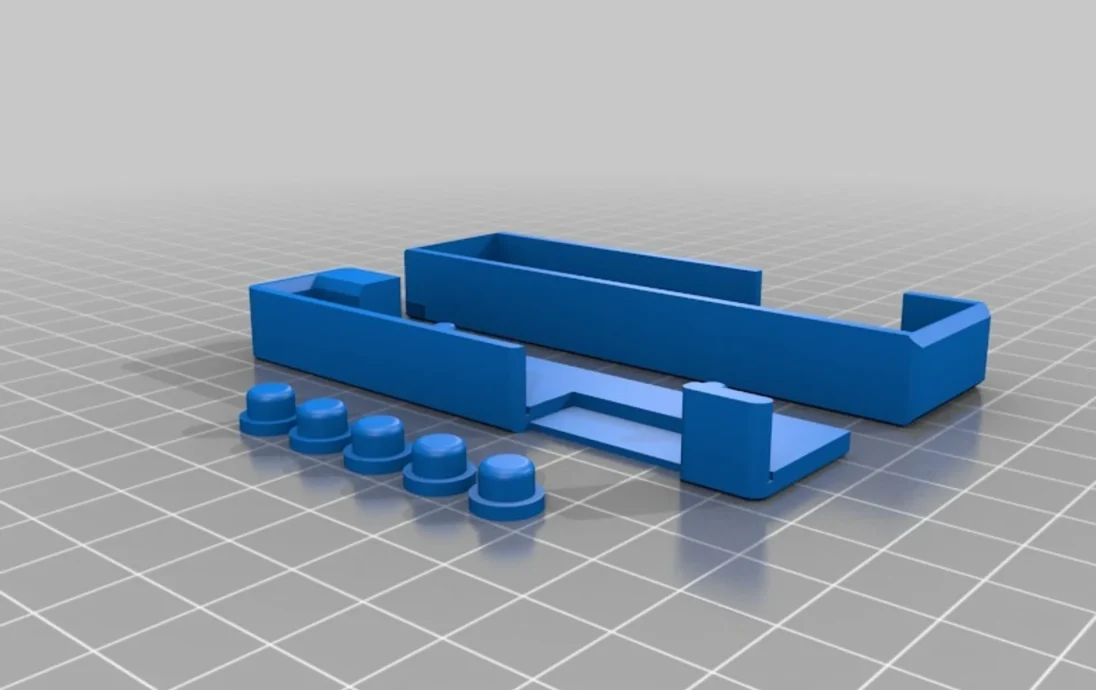

lcdhid1 // Ящик для кнопок (с ИК-приемником) Остальные файлы — различные варианты крепления (крючки и ножки). Они могут вам понадобиться, а могут и не понадобиться в зависимости от вашего сценария.

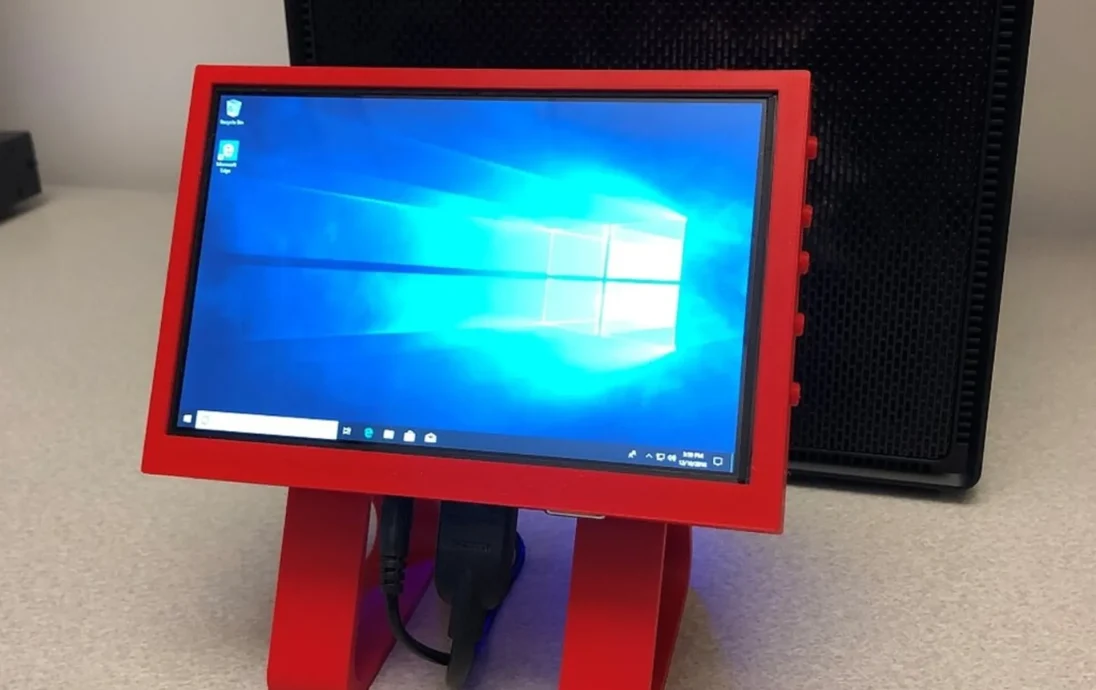

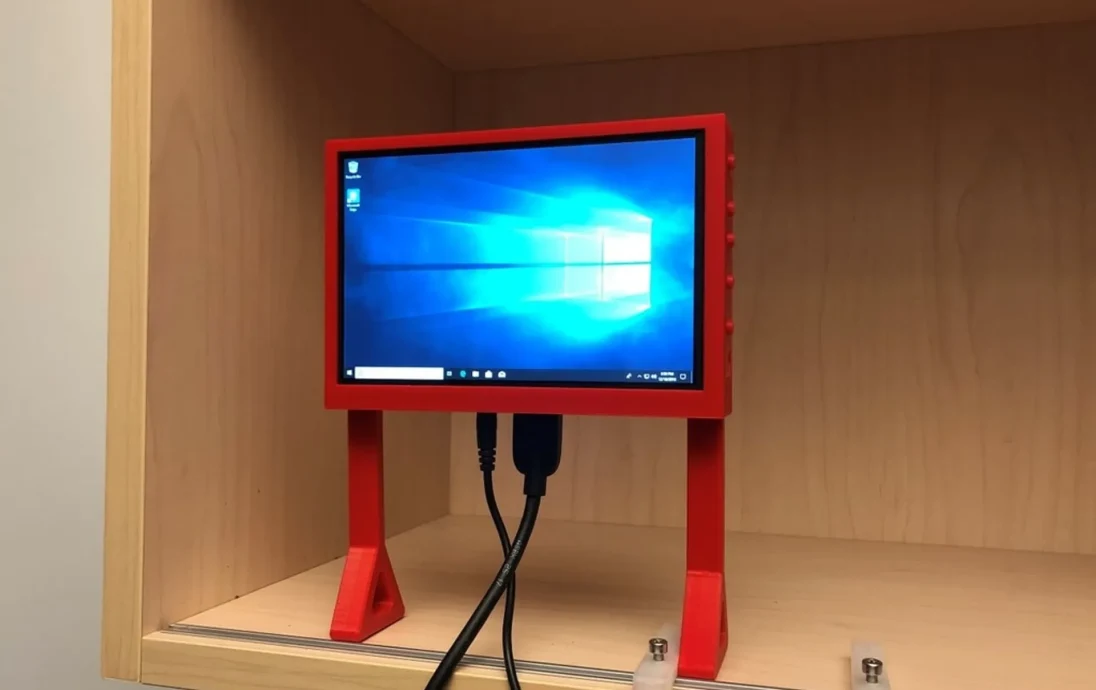

lcdfoot2 // Ножка для настольного крепления.

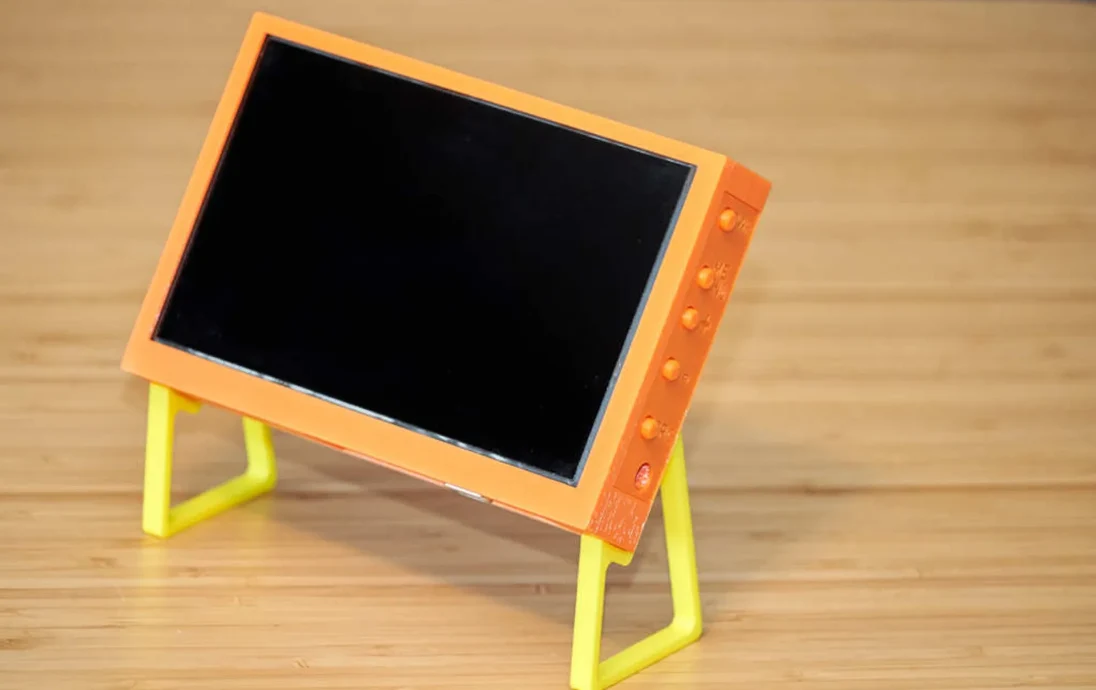

lcdfoot3 // Ножка для настольного крепления под углом 60 градусов.
lcdfoot6 // То же, что и выше, но гораздо более тонкая версия.

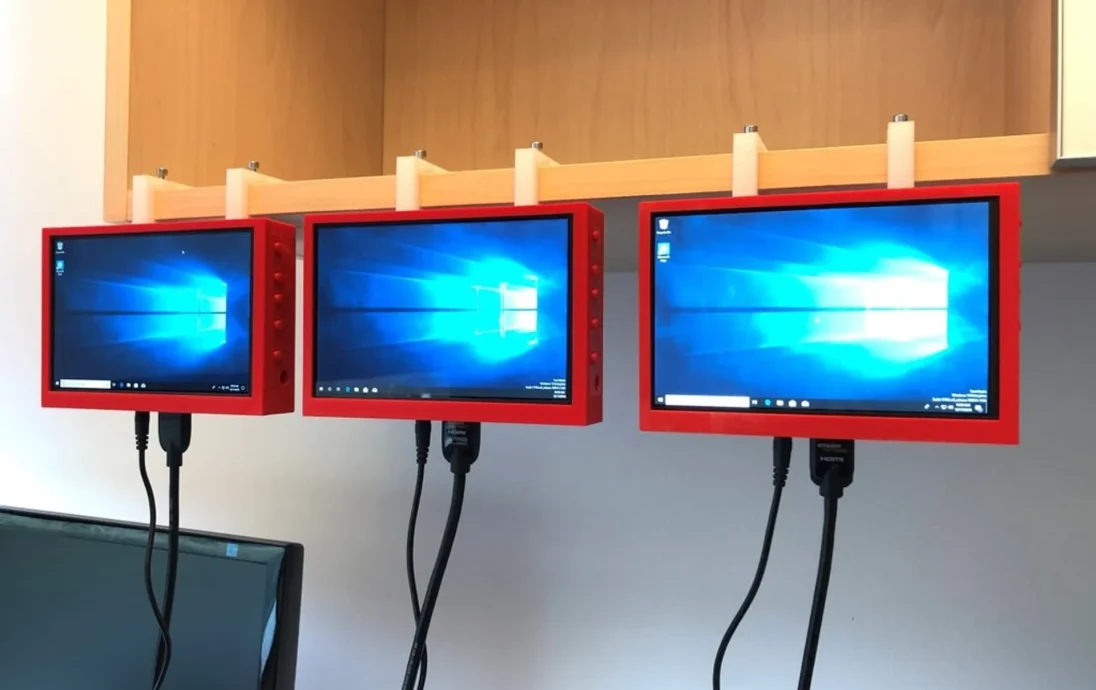

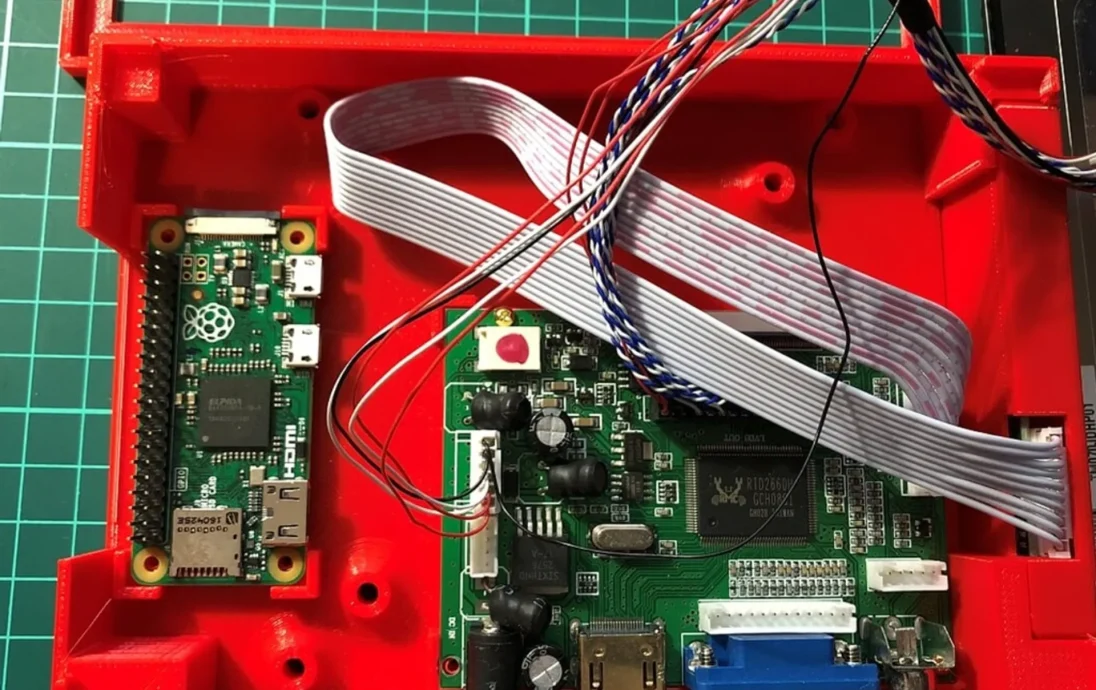

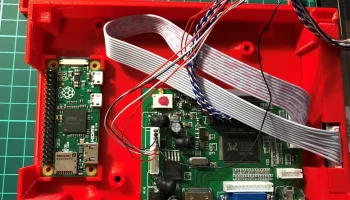

lcdhook1 // Крючок для подвешивания, но, возможно, специально для этого сундука. Также имеется опора для RPi Zero, к которой можно легко получить доступ снаружи, удалив эту часть стенки по разрезам. RPi3 Model A тоже можно установить, но потребуется большой творческий подход.

Для сборки требуются винты.

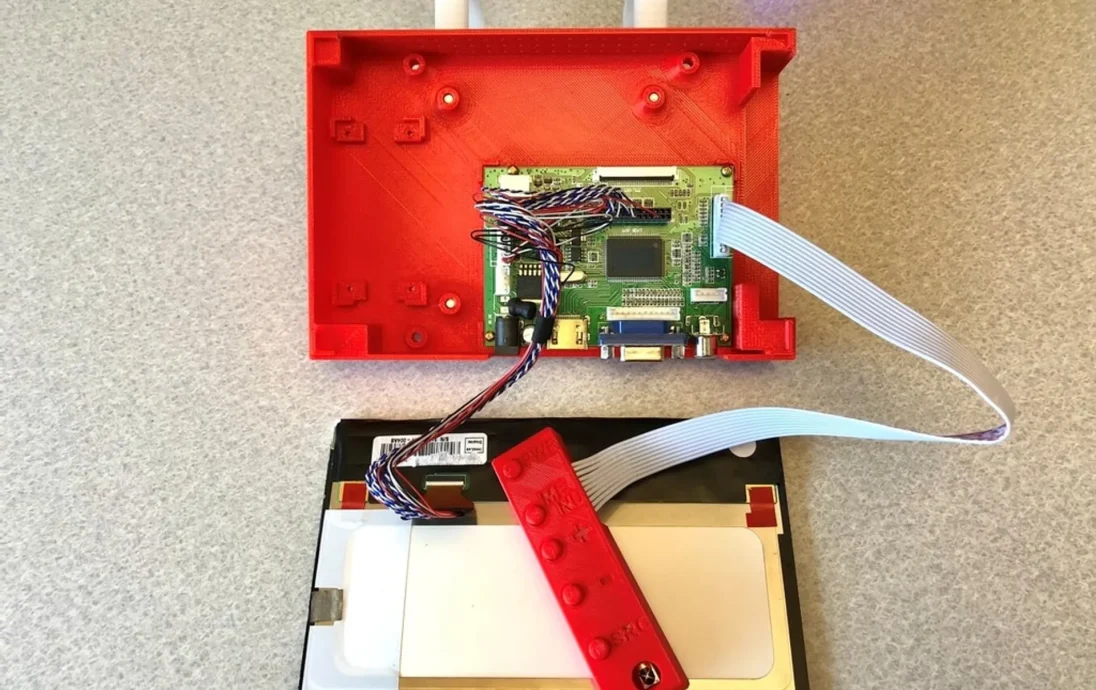

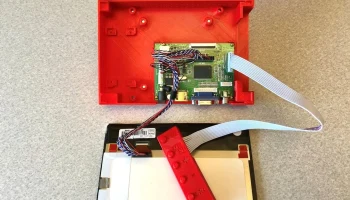

Плата драйвера — 4 шурупа M2, M3 или №4 (пример)

Монтажные кронштейны — несколько винтов M4 или #6 (пример) (8 марта 2019 г.)
新しいバージョンを公開しました

(更新 21 января 2019 г.) デスク置き用の脚を追加しました。

7. ЖК-дисплей HDMI/VGA.
専用のケースです。このモジュールはネイティブ解像度1280x800ですが、1920x1080まで入力できます（自動スケーリング）。

このケースは VESA 75 мм/100 мм.
上下さかさまに取り付ける場合にも対応しています。ボタン部分をさかさまにすることができます。

ケースを組み立てるには以下の3ファイルが必要です。

lcd3 назад // 背面

ЖК3 спереди // 前面

lcdhid1 // ボタンとIR受光部他のファイルは取り付け用のフックや脚です。必要に応じて印刷してください。

lcdfoot2 // 直立に置くための脚です

lcdfoot3 // デスク上に60度の角度で置くための脚です
lcdfoot6 // 同上、細いバージョン

lcdhook1 // Поддержка RPi Zeroを内蔵できます。壁の一部を切り込みに沿って除去すれば外からピン等にアクセスできます。RPi3 Модель A も一応内蔵できますが難易度は高いです。

組み立てに必要なネジ:

ドライバボード 4x M2 / M3 / #4 （例）

取り付け用マウントが M4 (例)
Настройки печати

Бренд принтера:

Пруса

Принтер:

я3 МК3

Разрешение:

0,15

Заполнение:

20%

Нить: Hatchbox PLA
