Плунжер с открывашкой (ОБНОВЛЕНИЕ 1) для шприца с паяльной п

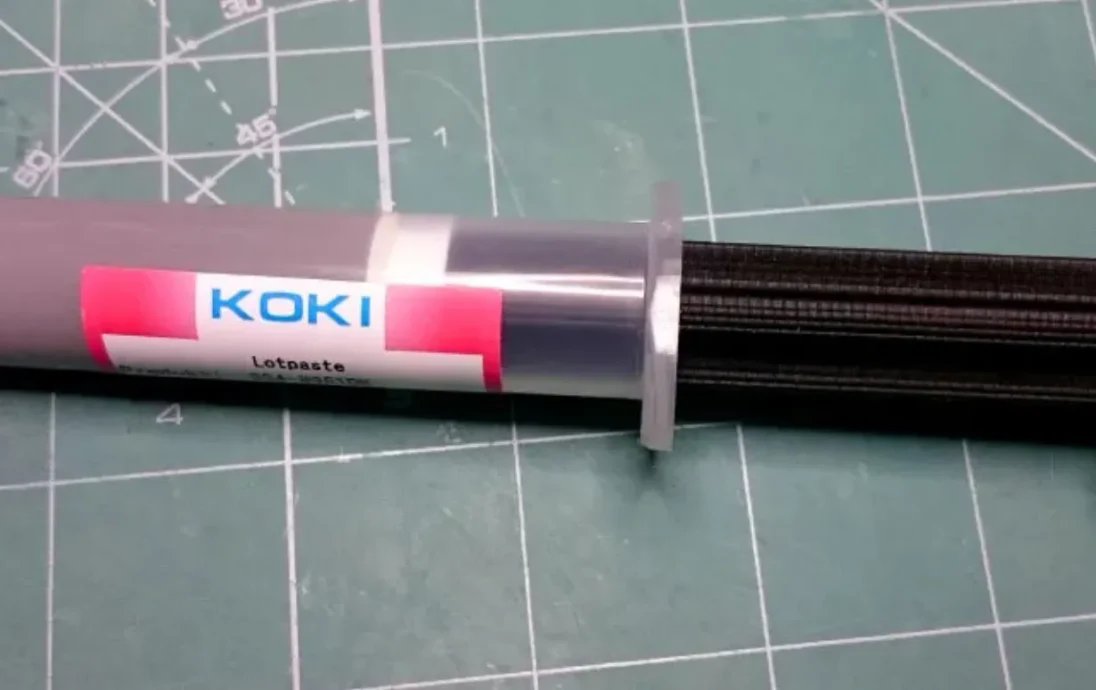

Этот поршень/поршень создан в первую очередь для паяльной пасты от KOKI, поставляемой в шприце (40г/10мл).

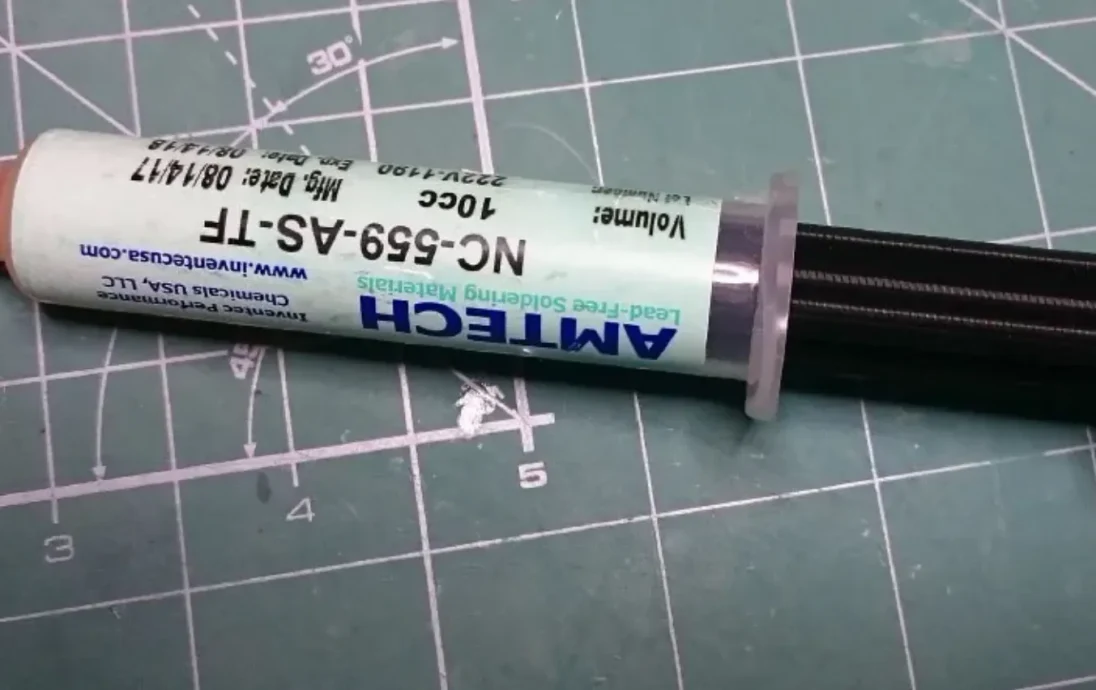

Подходит и к некоторым другим шприцам с пастой или флюсом, как в моем случае: Amtech Flux 10cc.

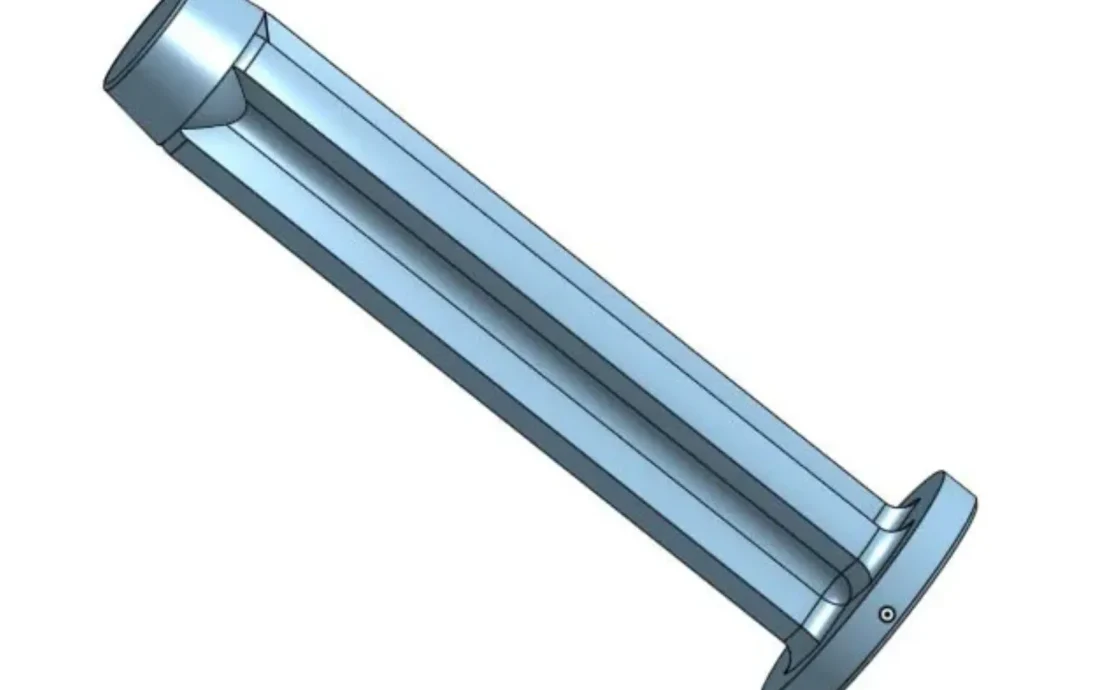

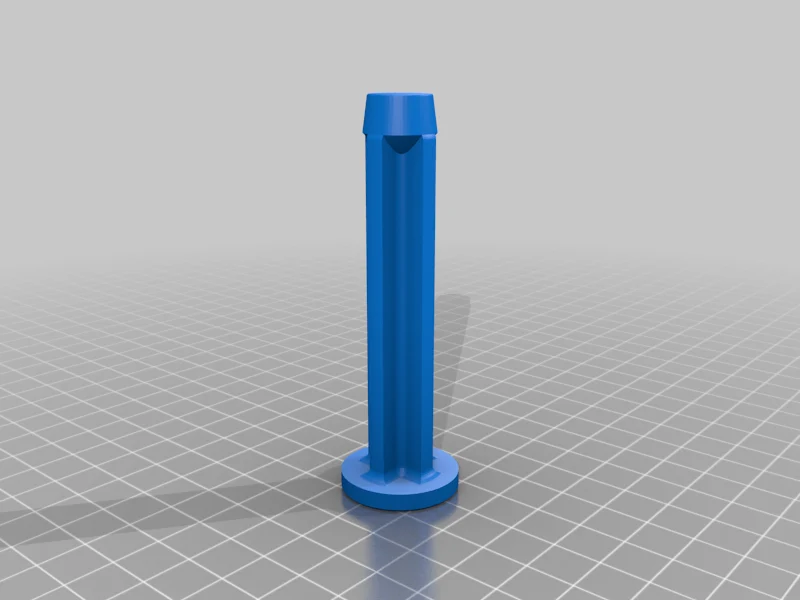

Рабочая длина 80 мм (диаметр 15,60 мм).

Диаметр увеличен примерно на 2%, поэтому после печати, когда плунжер остынет, диаметр плунжера должен быть примерно указанным 15,6 для обеспечения плотного прилегания.

Если используемый материал будет иметь разные свойства усадки, необходимо соответствующим образом изменить масштабирование.

ОБНОВЛЕНИЕ 1

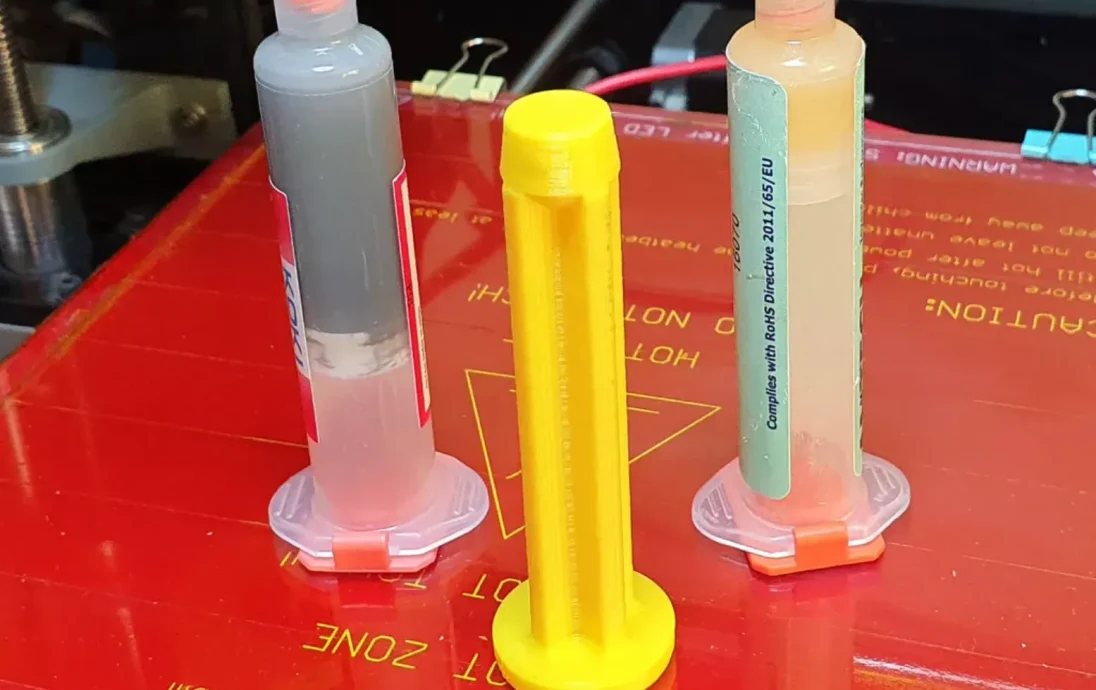

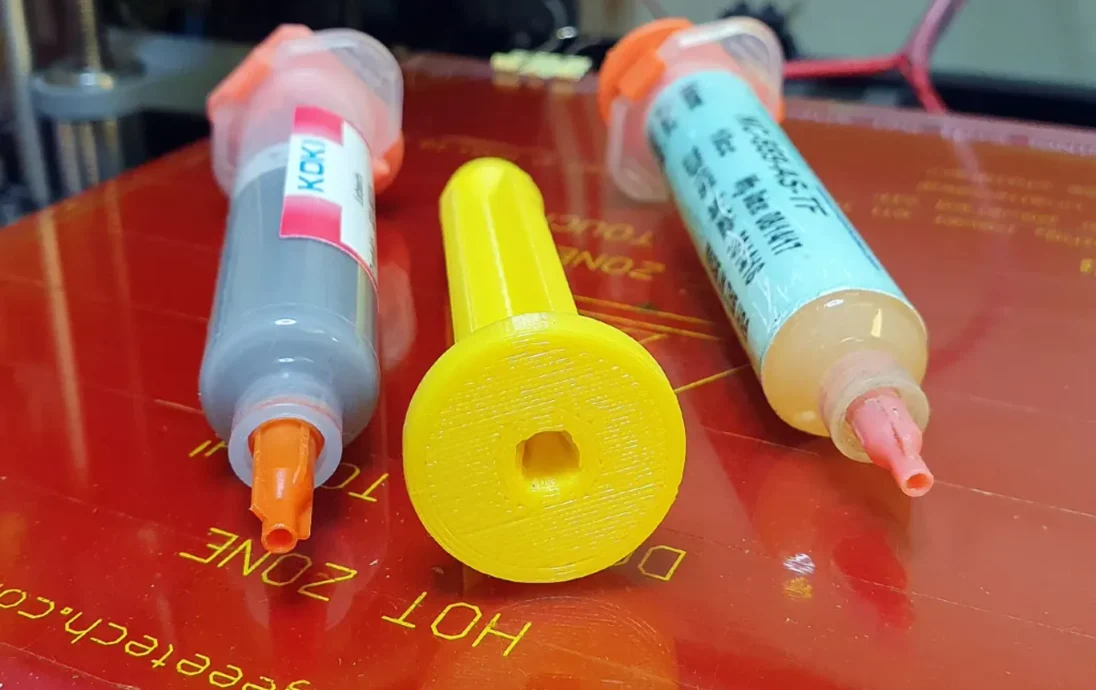

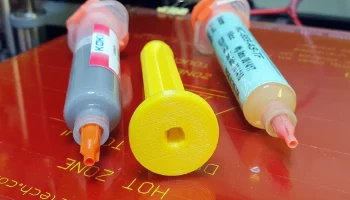

В нижней части поршня я добавил открывалку для крышек шприца.

Настройки печати

Принтер:

Клон Geeetech Prusa

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2

Заполнение:

30%

Нить:

местная НОАК

черный, желтый

Примечания:

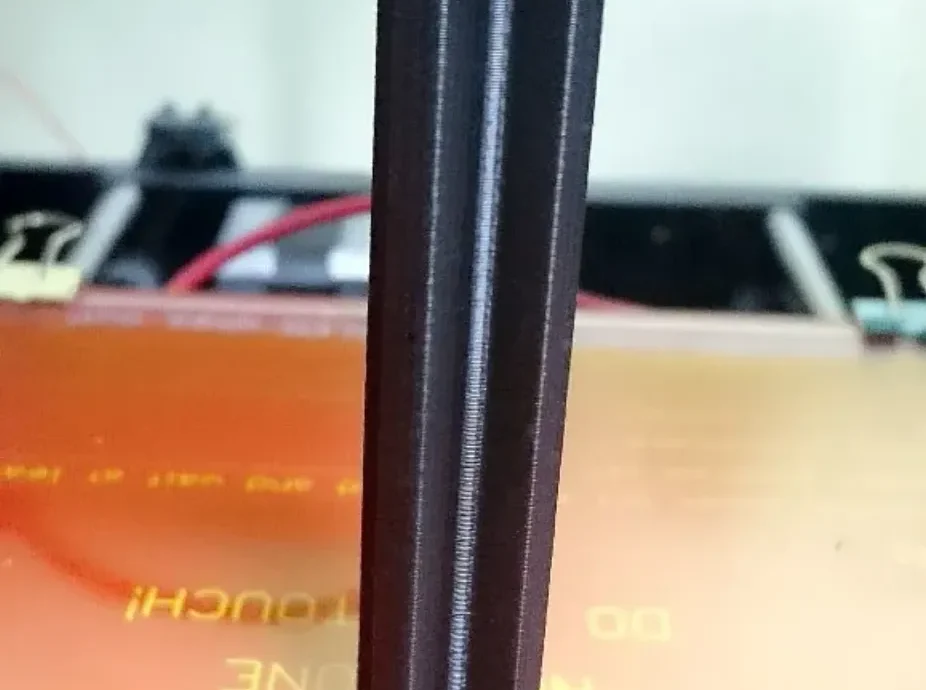

Напечатал примерно за 30 минут.
В м��ем случае не было необходимости масштабировать модель, чтобы компенсировать усадку PLA. Он хорошо подходит к большинству моих шприцев.

Категория: Электроника
