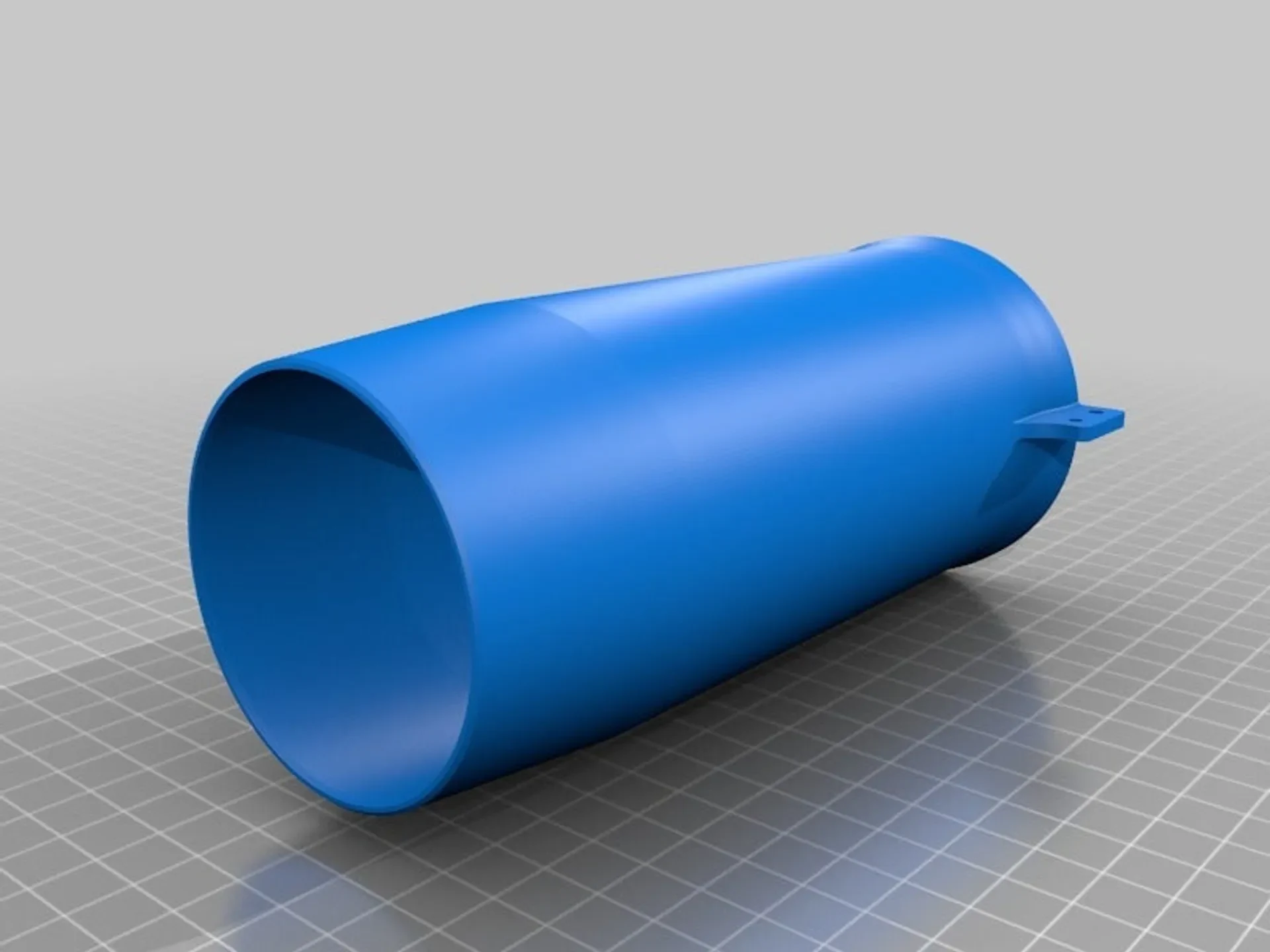

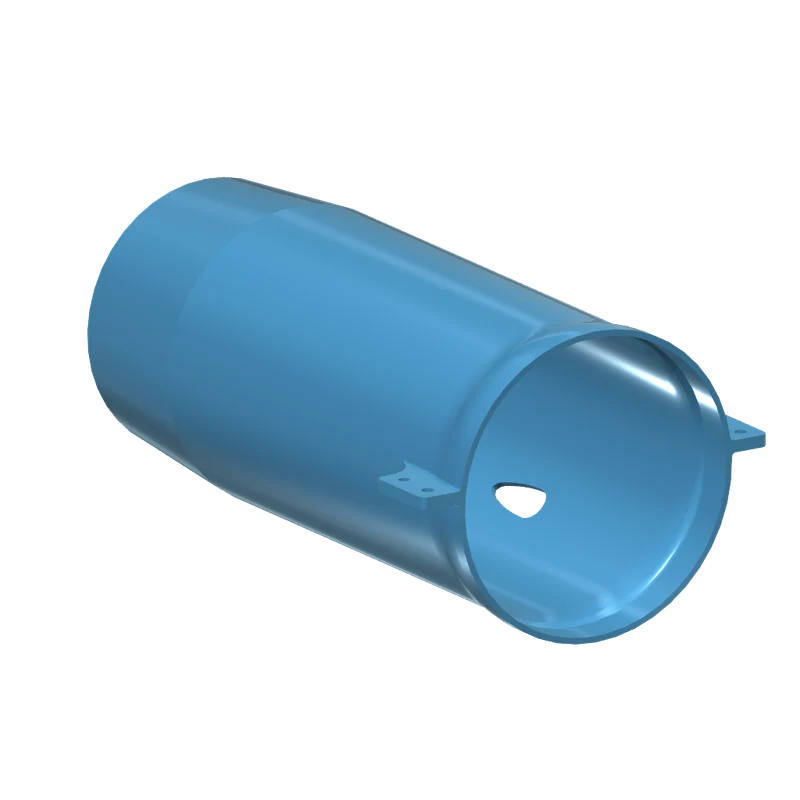

Упорная трубка EDF 70 мм (подходит для Dr. Mad Thrust All...

Это тяговая труба для Dr. Mad Thrust 70 мм EDF, разработанная для высоких скоростей аэрокосмическим инженером, но я постарался спроектировать ее как можно лучше и после описания Шюбелера на их сайте: http://www.schuebeler-jets.de/en/edf-know-how-en/configuration-of-the-channels)

Печать:

Распечатайте трубку и обтекатель в вертикальном положении, чтобы получить наилучший результат.

Я напечатал упорную трубку с помощью Hobbyking PLA с разрешением слоя 0,2 мм и 100% заполнением.

(вес: ~70 г).

У вас должно быть все в порядке с ок. Заполнение 15% и стенки 0,4 мм (похоже, с треугольным заполнением должно печатать нормально), и в итоге у вас должен получиться вес прибл. 40г.

Пост-печать

Монтаж троса-обтекателя

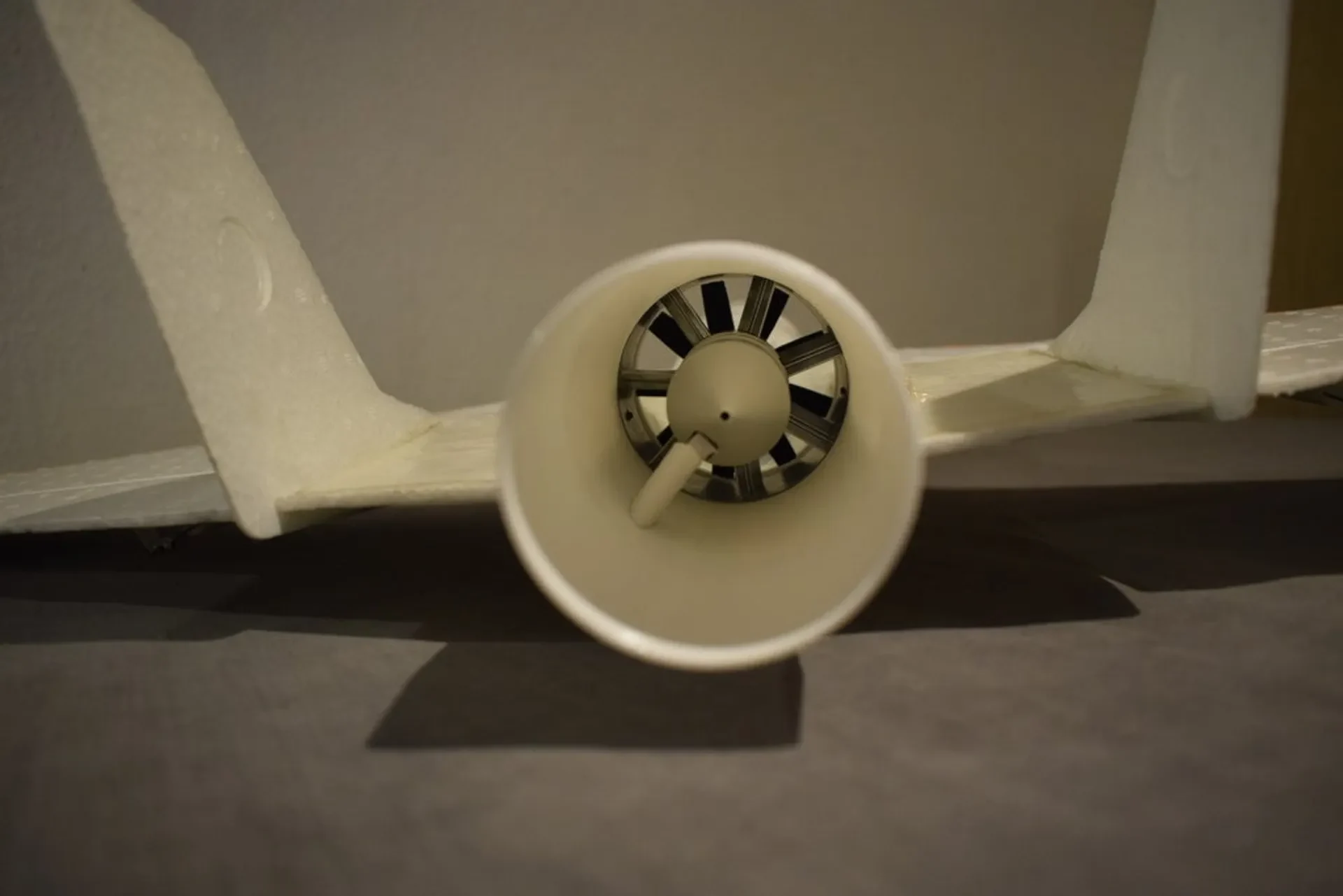

Прикрепите упорную трубку к EDF и пропустите провода через отверстие.

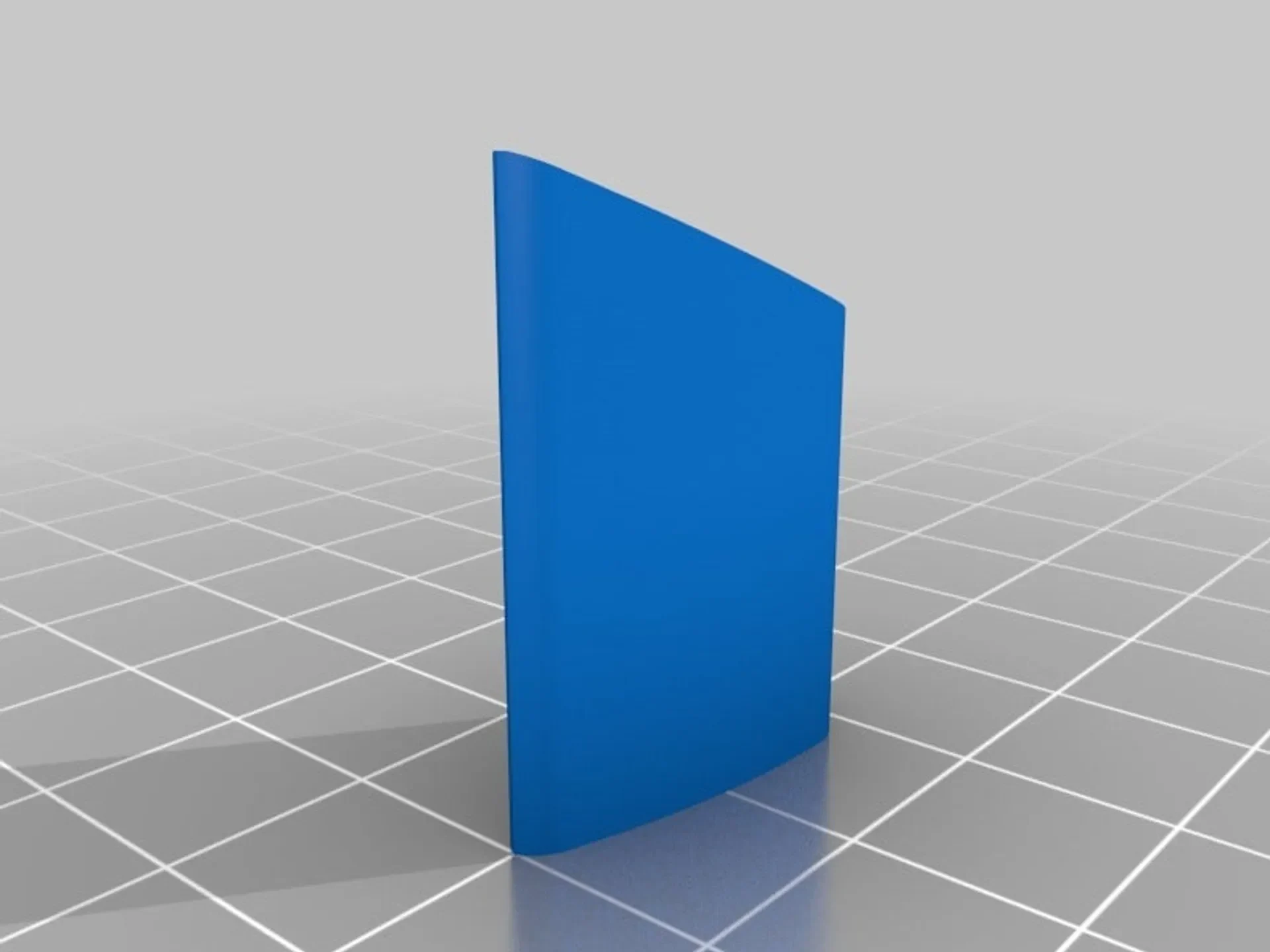

Затем наденьте обтекатель на провода двигателя и приклейте его на место с помощью нескольких капель CA. **обрезка монтажных петель**

Возможно, вам придется обрезать монтажные выступы по бокам, чтобы они не мешали тем, которые установлены на вашем EDF.

Сглаживание внутренней поверхности (не обязательно)

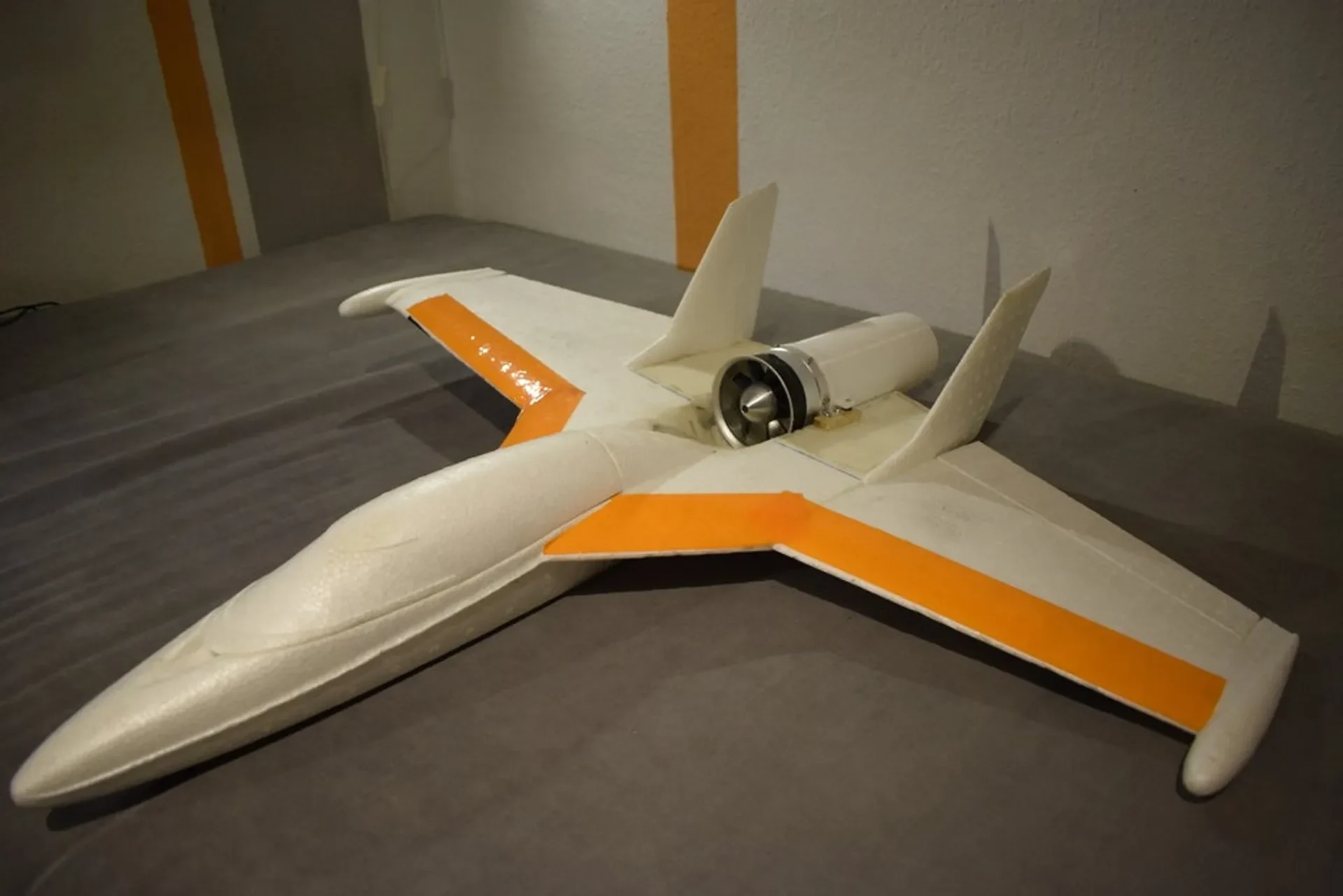

Вы можете попробовать отшлифовать внутренн��ю часть трубки, чтобы повысить ее эффективность, поскольку печать не получается на 100% гладкой (я использую упорные трубки прямо из принтера и не заметил потери мощности на своих моделях, но я также не проводил никаких научных тестов).
