У меня есть пустая объединительная плата MDB Systems Qbus с 8 слотами, которую я встраиваю в монтируемую в стойку PDP-11, используя современный серверный блок питания и выброшенный стоечный блок General Robotics LSI-11 (в котором, к сожалению, не было никакого содержимого, кроме ржавого блока питания и заклинивших вентиляторов).
Хорошо известно, что эти машины требуют определенной последовательности включения для BDCOK и других сигналов, и ряд людей сделали небольшие схемы из TTL для обеспечения логики, а также светодиодов состояния и переключателей. В одной из этих конструкций умело используется небольшой Arduino для генерации сигналов:
(см. проект передней панели QBUS http://avitech.com.au/?page_id=1657).
Мне нужна аналогичная установка, но вместо изготовленной на заказ панели консоли, я думаю, было бы очень неплохо иметь копию оригинальной лицевой панели и консоли PDP-11/03 (высота 3-1/2 дюйма, 2RU), которая была бы такой же, как и оригинал, по размеру, переключателям, расположению светодиодов и расположению монтажных отверстий, а также по общему внешнему виду.
Таким образом, если я когда-нибудь найду литой лицевой панели Mazak (Zamak в США) PDP-11/03 (высота 5-1/4 дюйма и высота 3RU), то копия должна хорошо подойти. Плата SOC Ardiuno Pro Mini должна прикрепляться к верхней части печатной платы реплики, оставляя свободное место как по краям, так и по высоте.
Итак, вот моя работа в процессе. Я измерил оригинальную плату освещения и переключателей (да, это то, чт�� выгравировано на рисунке печатной платы), сделанную из обычного материала печатной платы из стекловолокна. Размеры указаны на трехмерном изображении, если вы хотите сделать доску самостоятельно. Эта консоль крепилась к передней части блока питания DEC H780-H как единое целое.
Переключатели на оригинальной плате консоли представляют собой поворотные однополюсные переключатели C&K 7121. Иногда они появляются на eBay, но я думаю, что боковые тумблеры C&K 7101 также можно использовать, просто обрезав провода и при необходимости сняв металлическую боковую опору. Выключатели DPDT тоже могут подойти.
Просто настройте переменные диаметра и ширины поворота для вашего переключателя в параметрическом сценарии OpenSCAD, нажмите F5, затем F6, а затем сохраните STL.
Единственное, что нужно сделать, это убедиться, что центр поворота переключателя находится на высоте 15,2 мм над печатн��й платой.
Оригинальная консоль подключается к источнику питания и объединительной плате через верхний 16-контактный разъем DIP. Нижнее гнездо предназначалось для дополнительного блока дистанционного управления.

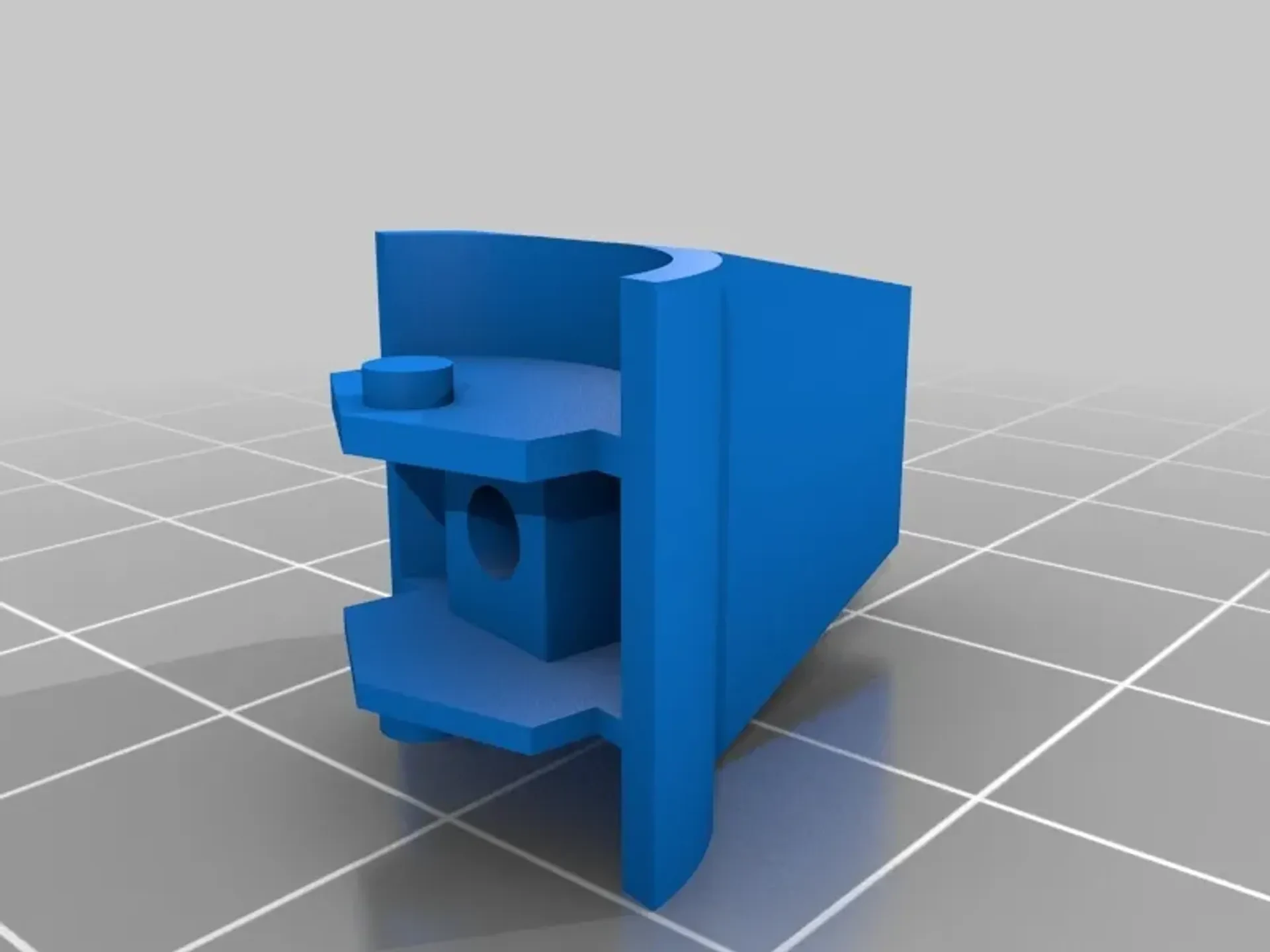

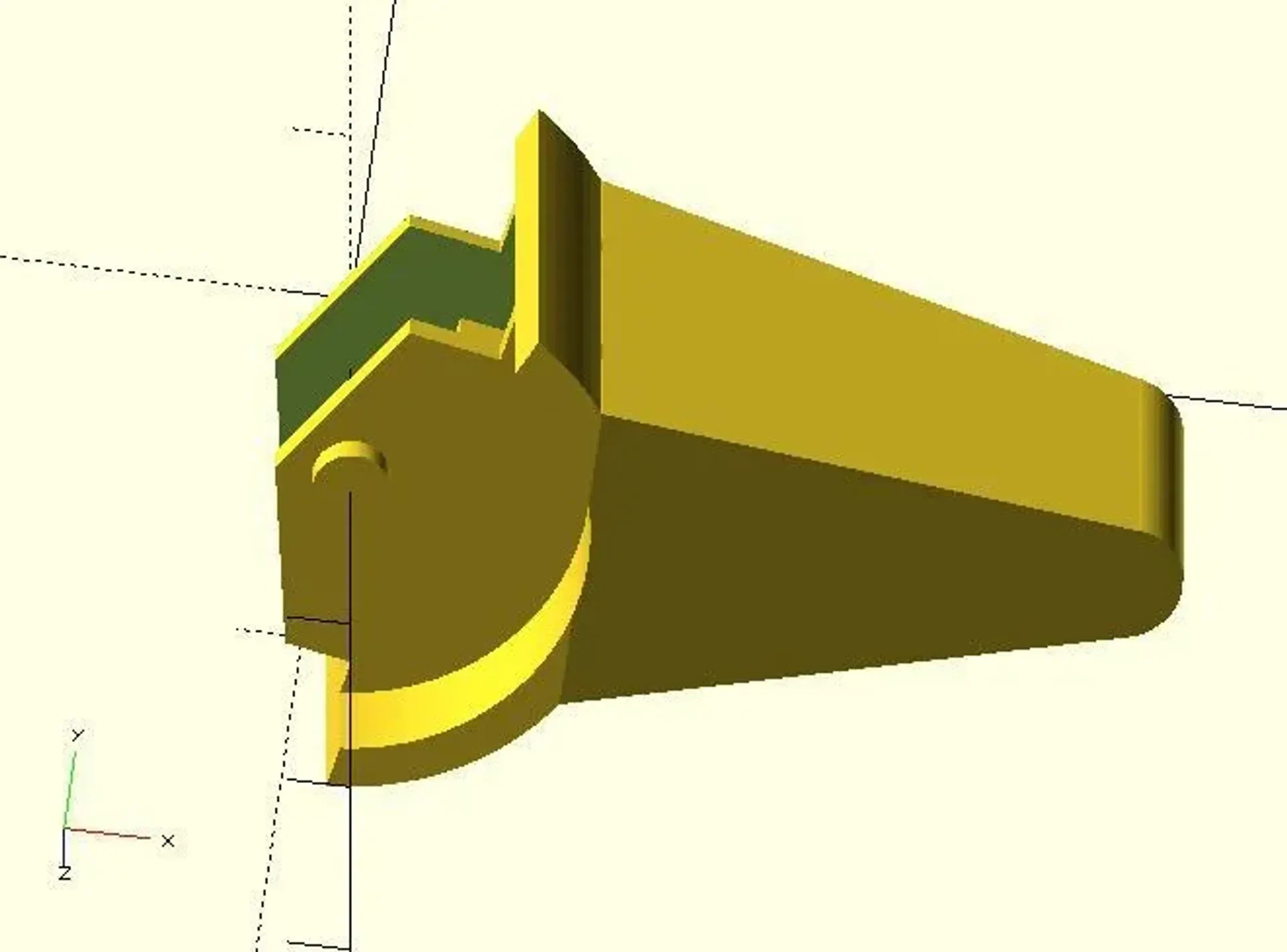

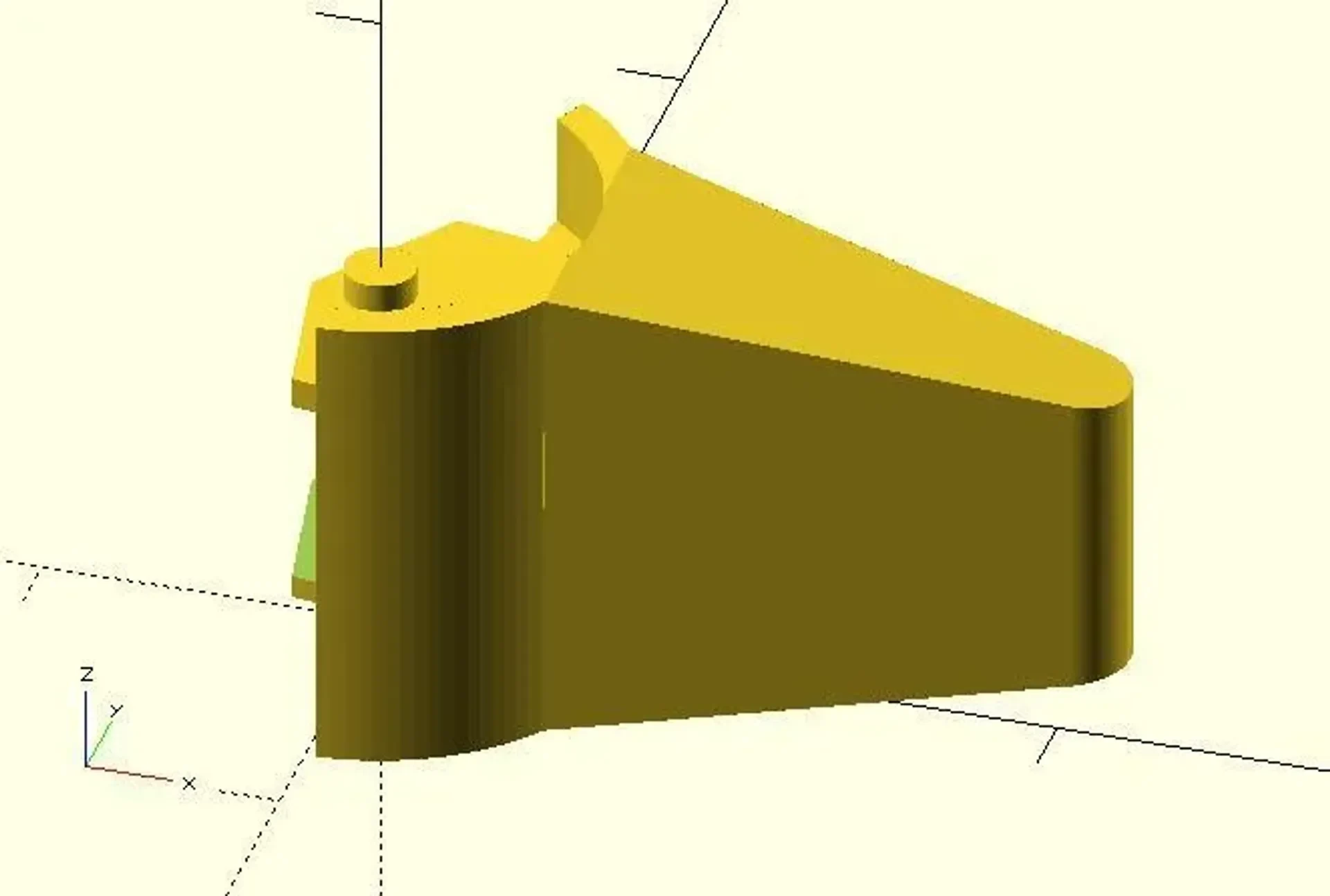

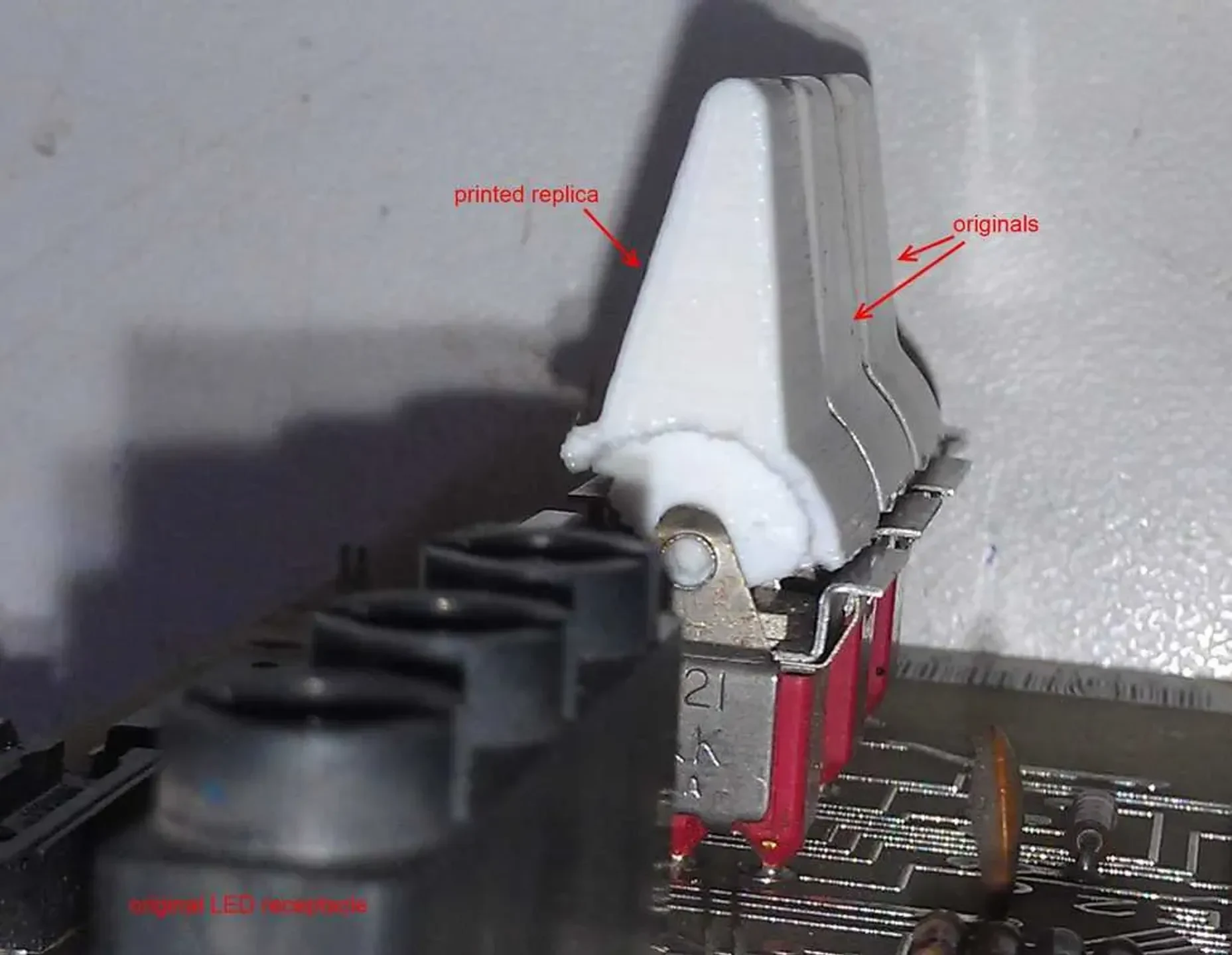

Следующим был рассмотрен переключатель DEC. Я думаю, что это был специальный молдинг DEC, номер детали 1210786. Оригинал цвета слоновой кости или кремового цвета, изготовлен из АБС-пластика. Я измерил и написал сценарий весла в OpenSCAD, и вы можете найти его здесь. Я напечатал несколько образцов из PLA с хорошими результатами, и хотя мои образцы были из белого PLA, у меня есть PLA более близкого оттенка «слоновой кости», который я еще не пробовал. Вы можете увидеть результат на оригинальной доске, где я заменил крайнюю левую ракетку из трех напечатанной копией.
Он хорошо выглядит, хорошо сидит и работает плавно, так ��то я им очень доволен. Этот переключатель также использовался для Unibus PDP-11/05, где требуется двадцать два.

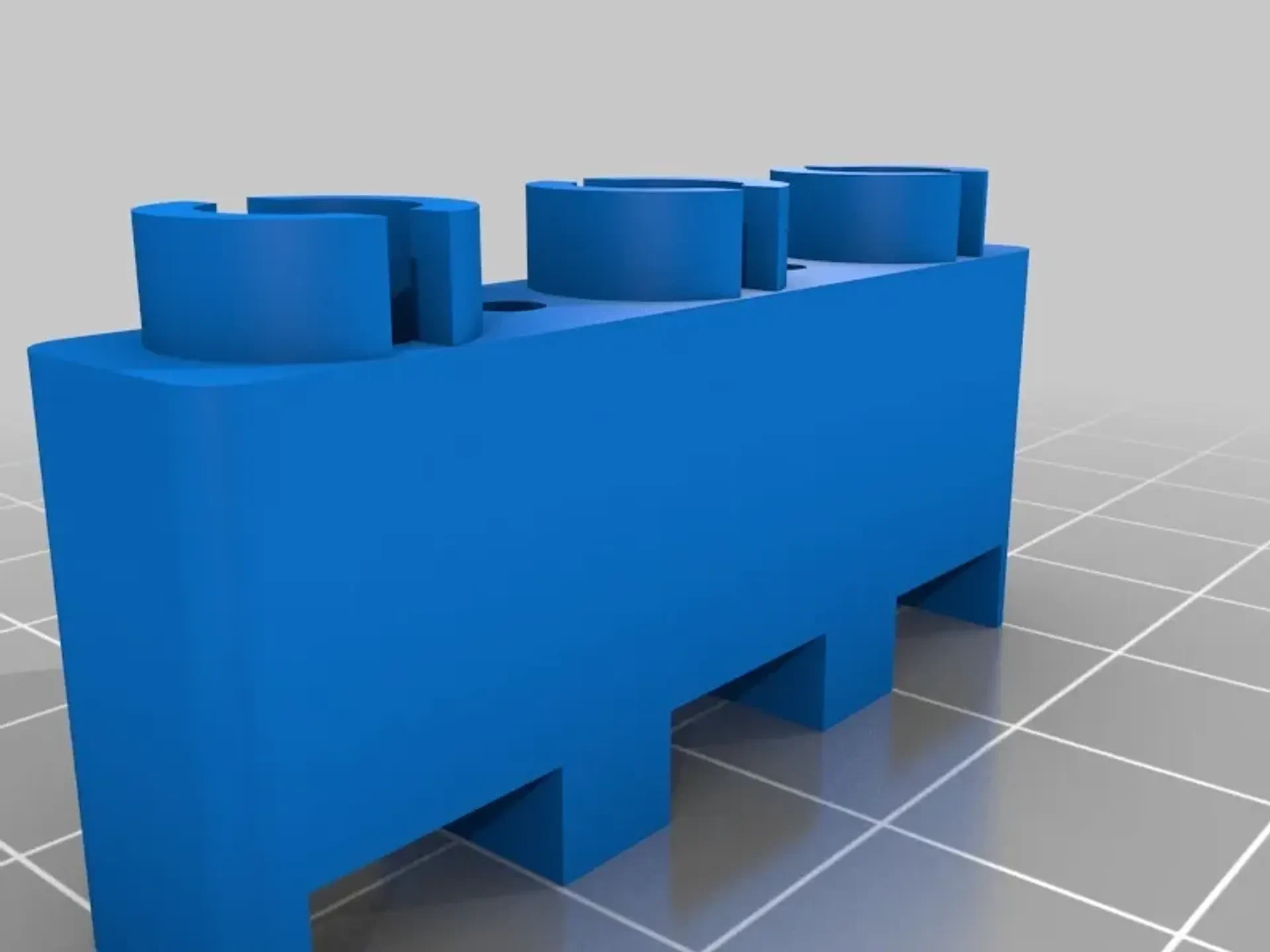

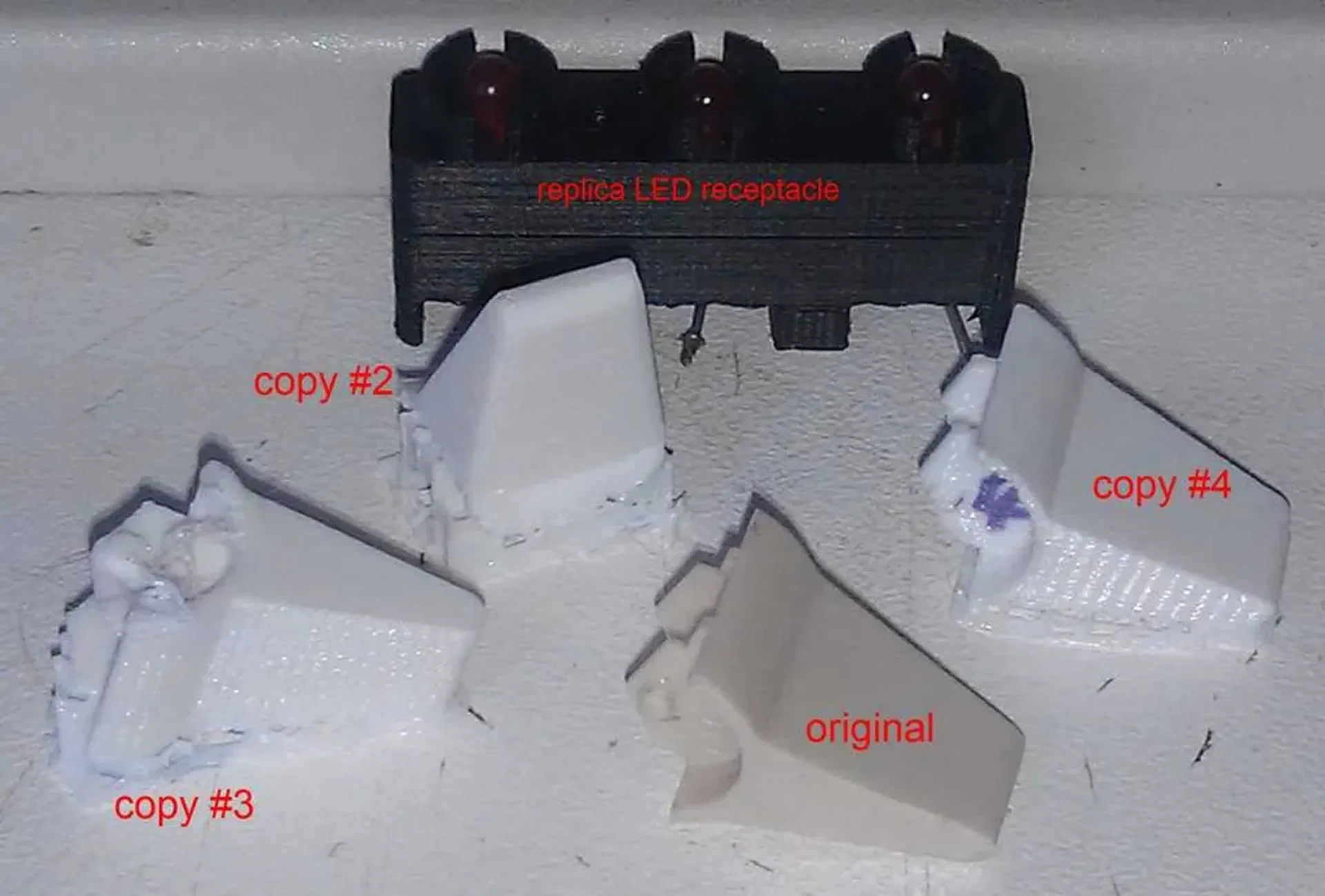

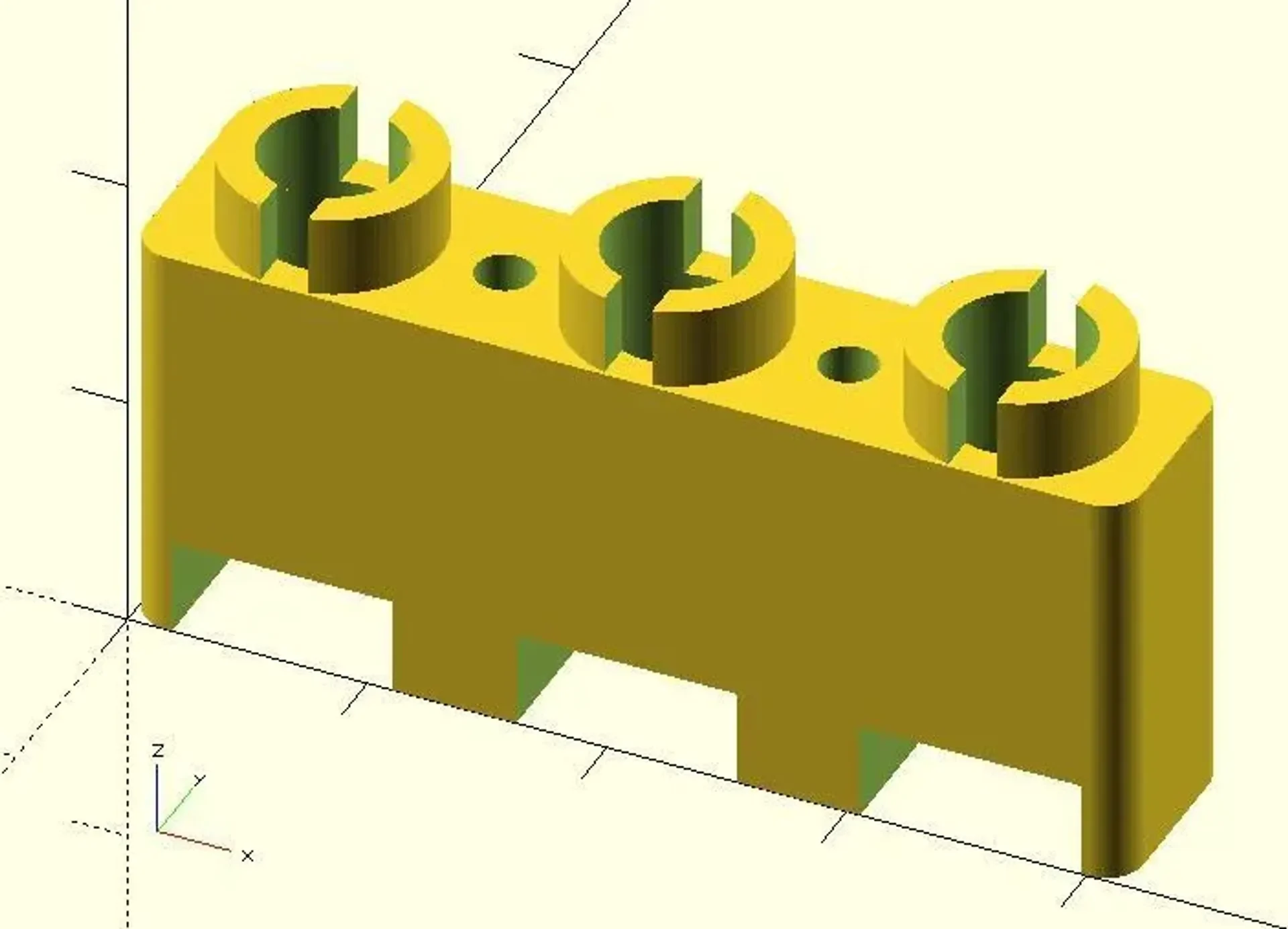

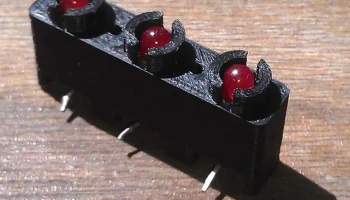

Следующим элементом была розетка для светодиодов, обеспечивающая опору для трех светодиодов. Оригинал темно-угольно-серого цвета, но я напечатал его черным ABS, и он выглядит очень хорошо. В оригинале верхняя часть светодиода находится примерно на 1 мм ниже верхней части розетки. Старые красные светодиоды, которые я нашел в коробке с запчастями, немного выше оригинальных примерно на 1 мм, поэтому отрегулируйте значение LED_DEPTH_FROM_TOP в соответствии с этим.
Для PDP-11/03 требуется только один из этих разъемов. Он также используется в PDP-11/05, где требуется семь (один имеет только один светодиод).
Я думаю (но могу ошибаться), что консоль PDP-8/E также использует этот разъем.
Август 2018.

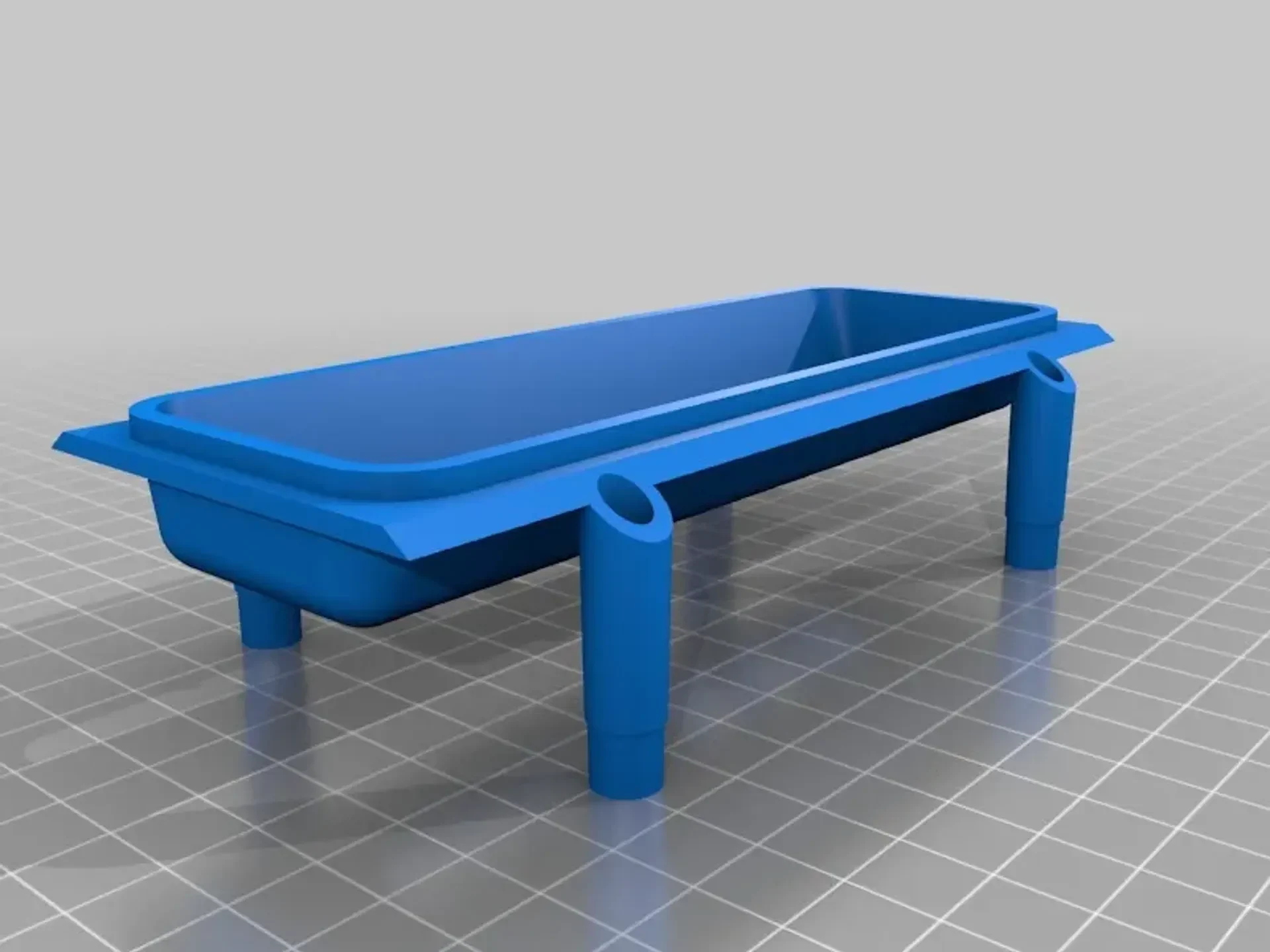

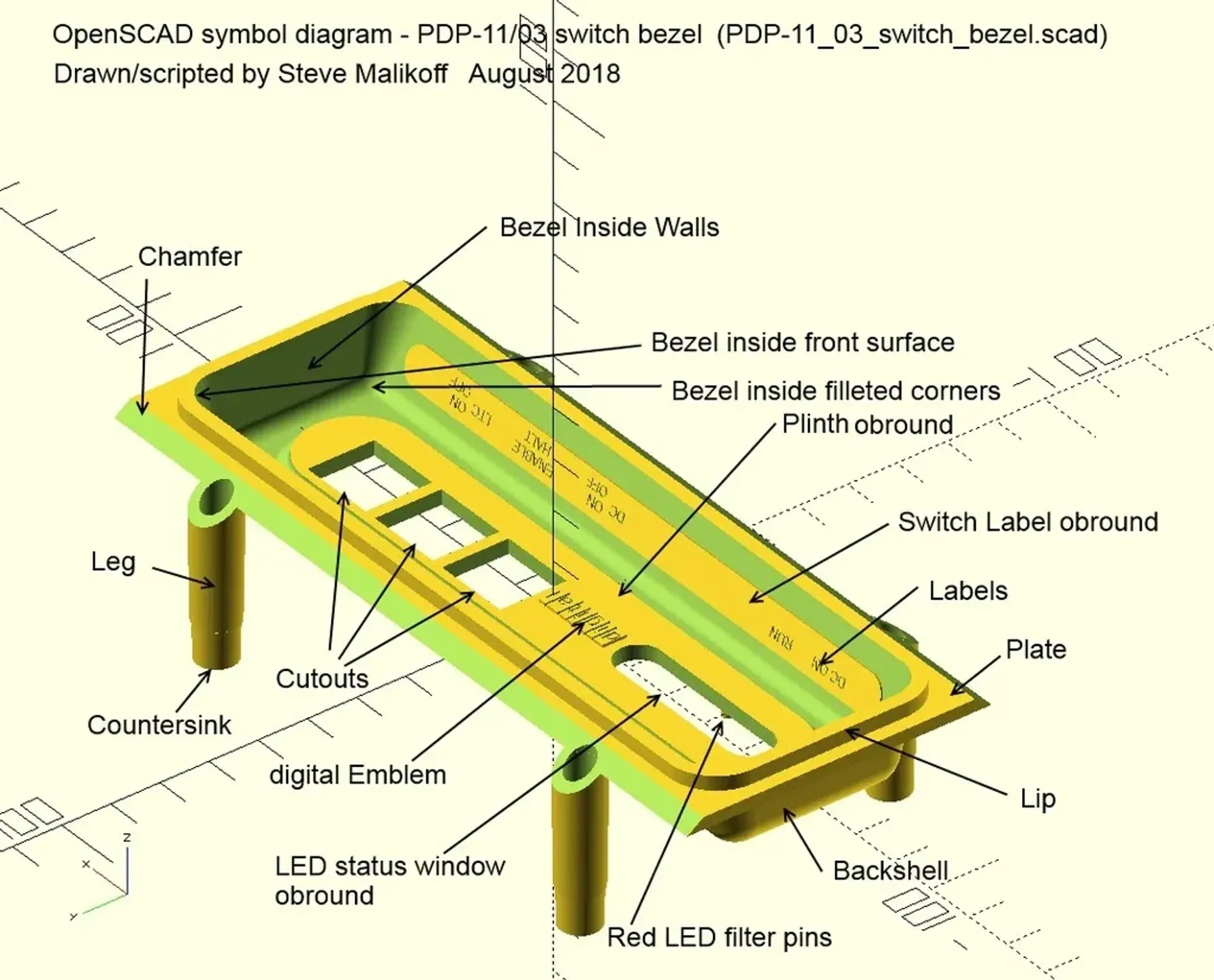

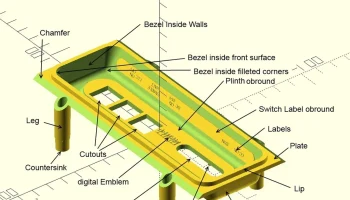

Наконец-то я закончил безель! Я еще не распечатывал, но модель OpenSCAD получилась вполне приличной. См. дополнительный файл .scad, .stl и изображение пояснительных символов. Оригинальный безель темно-серого цвета с текстурированной внутренней частью, за исключением плинтуса и окантовки этикетки.
Эта рамка близка, но немного отличается от лицевой панели PDP-11/23 и PDP-11/03 в корпусе высотой 5-1/4 дюйма высотой 3RU.
