Монтажные розетки для светодиодов DEC PDP-11 Unibus и Qbu...
Это сильно переработанная версия моего крепления для светодиодов Qbus PDP-11/03 (Thing#2829191).

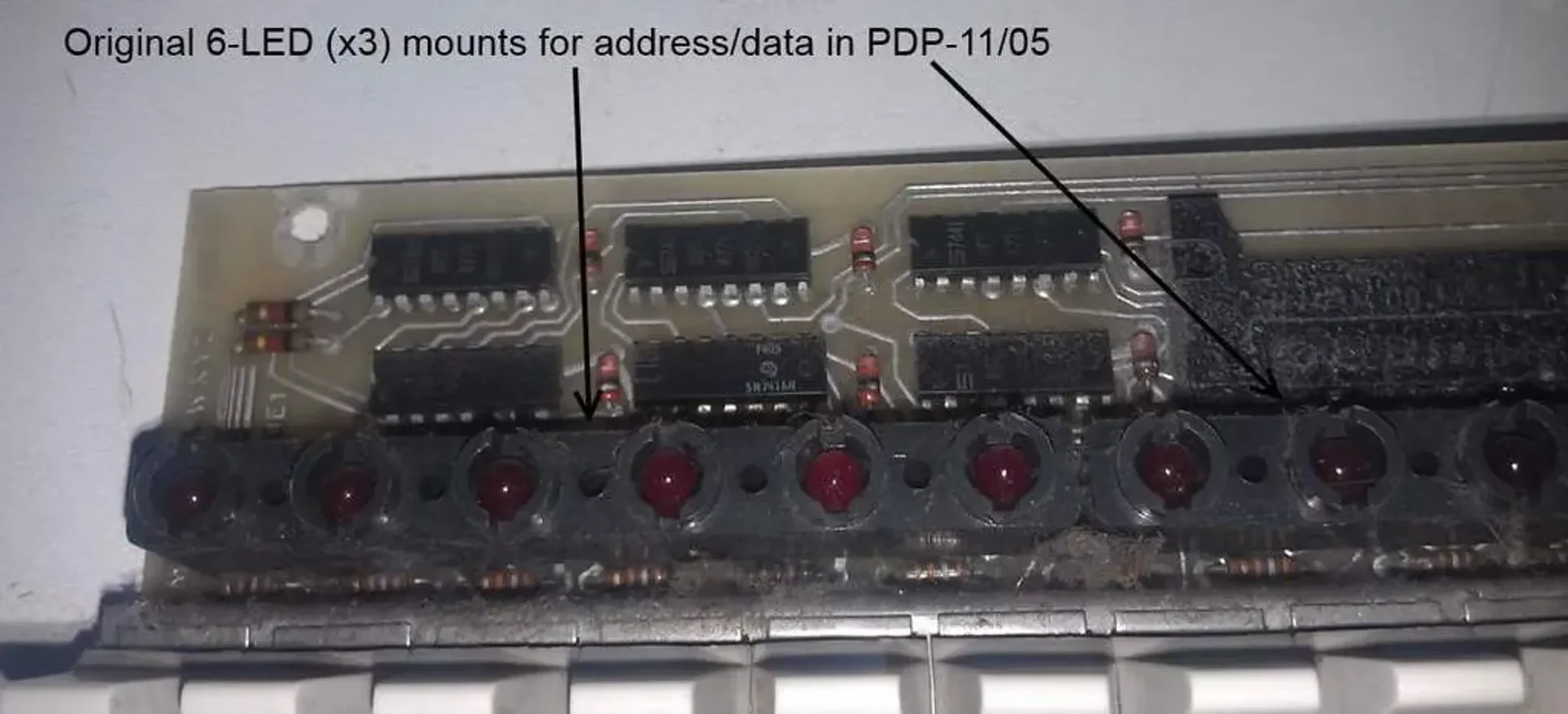

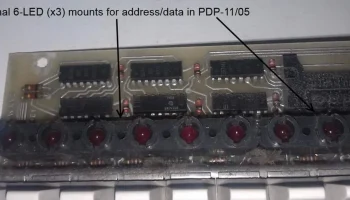

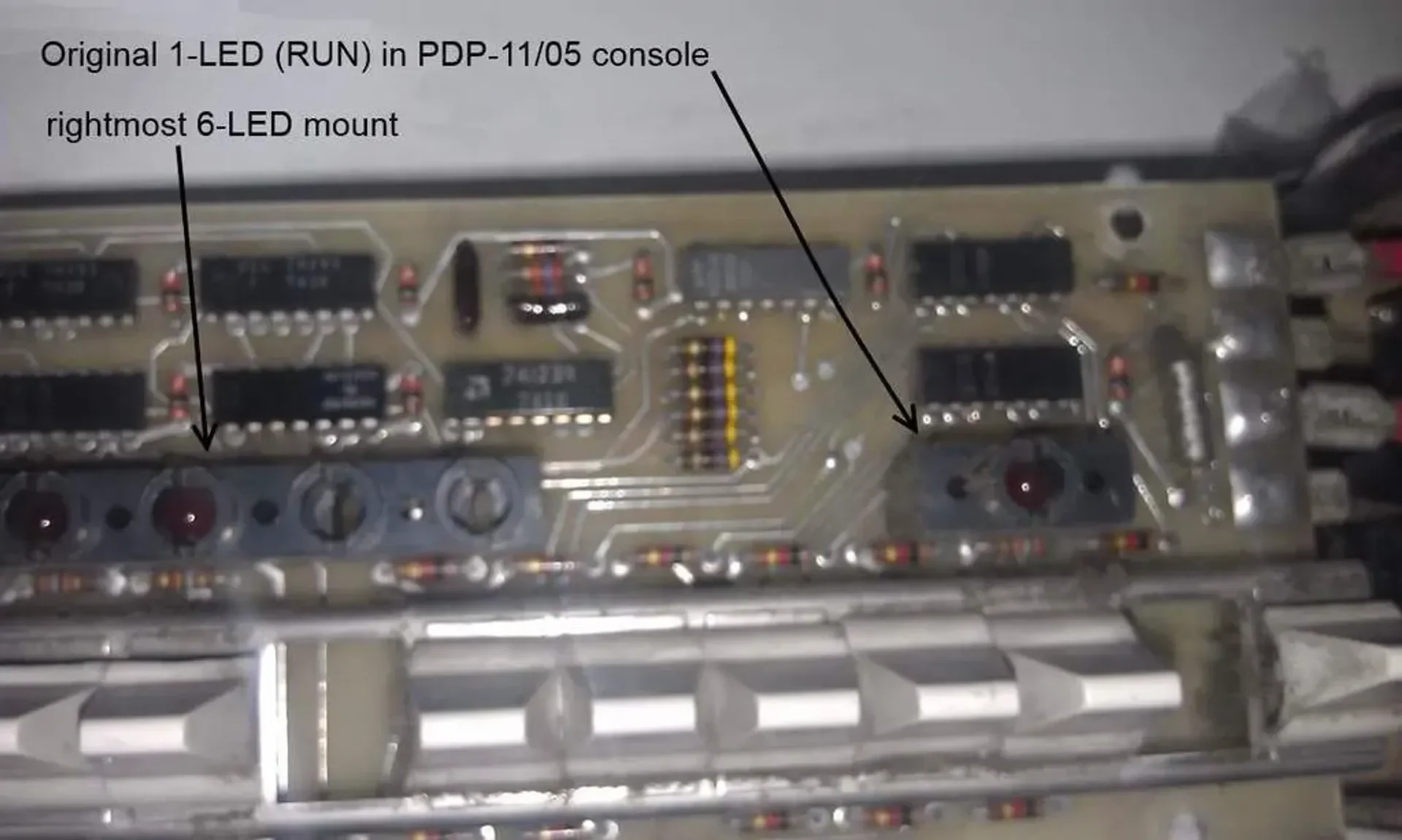

Открыв консоль PDP-11/05 и обнаружив, что она использует три крепления с 6 светодиодами для светодиодов адреса и данных и одно крепление с 1 светодиодом для запуска (кстати, я поставил запуск/остановку на загруженный скриншот, сначала следовало проверить панель, а не полагаться на память). Смотрите фото оригинальных креплений.
Я решил пересмотреть сценарий OpenSCAD для создания этих размеров, и вот он.

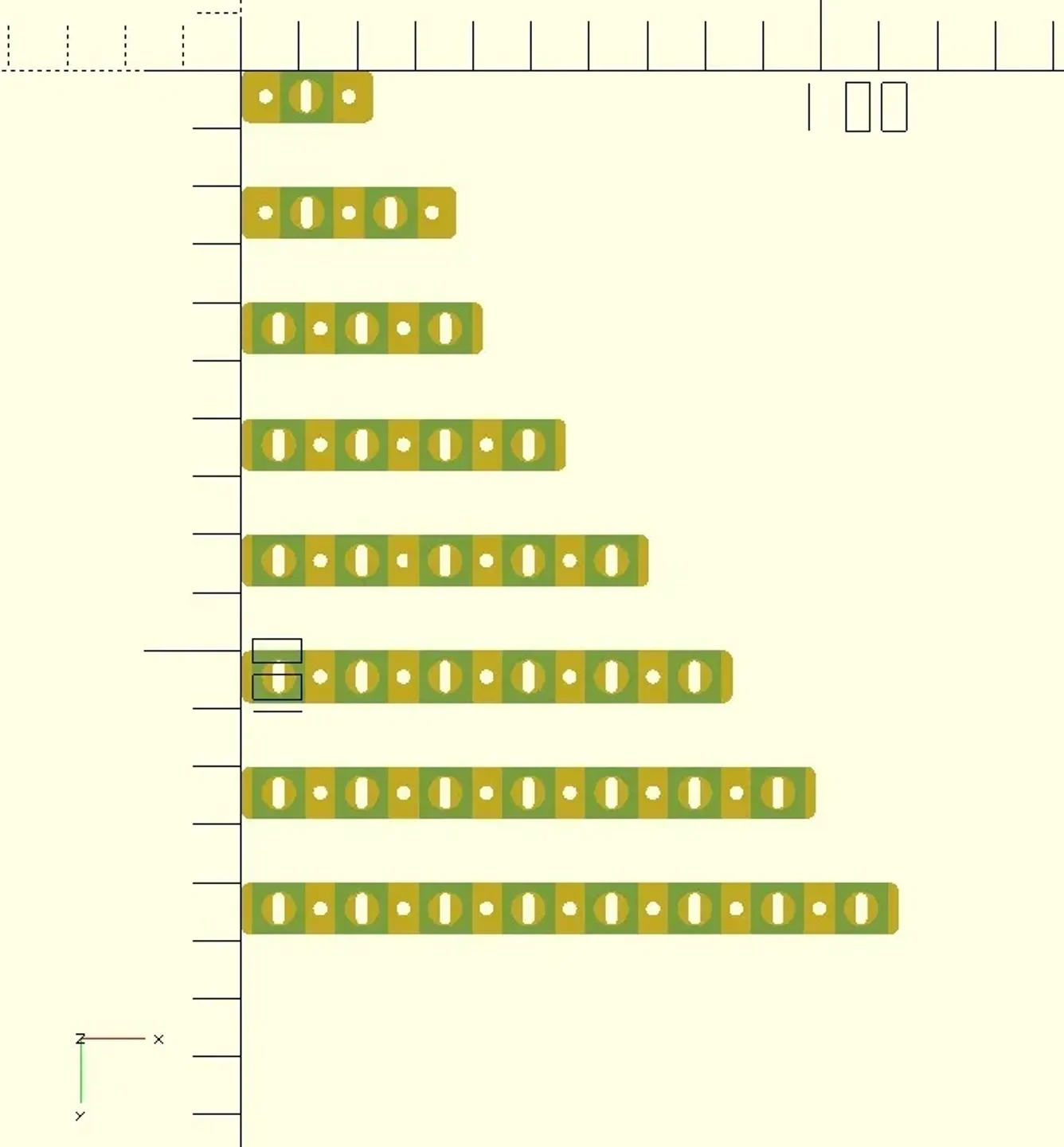

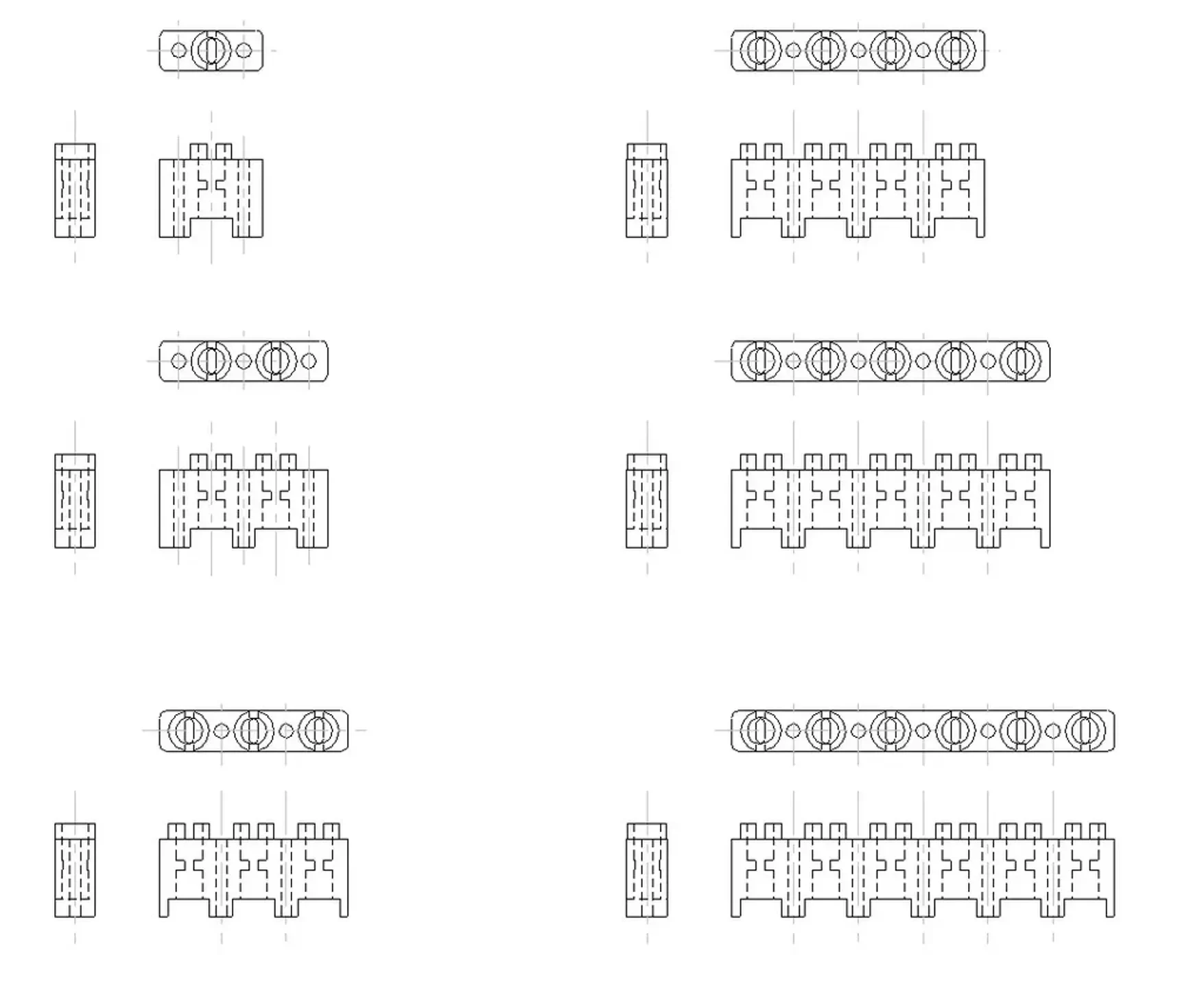

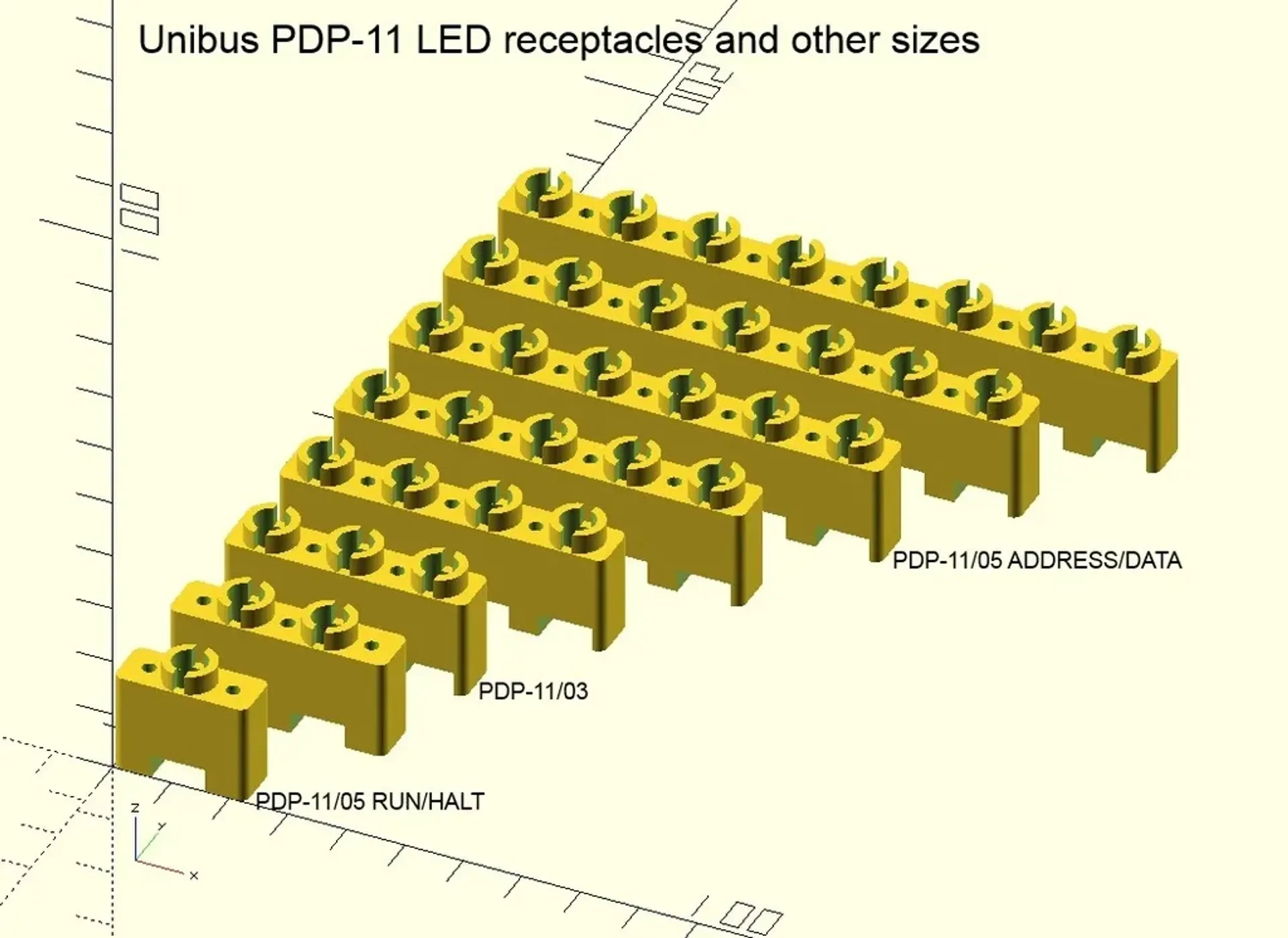

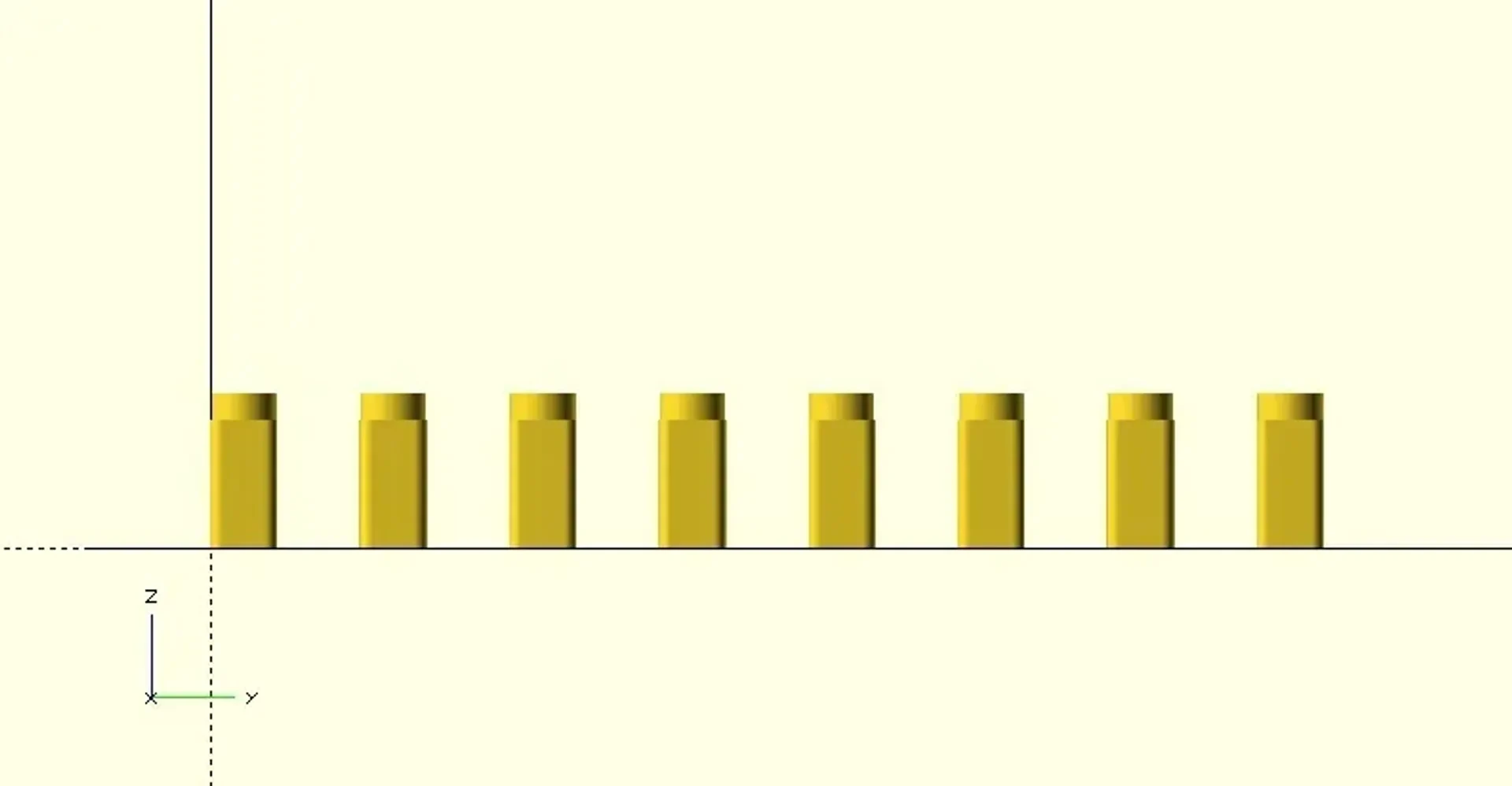

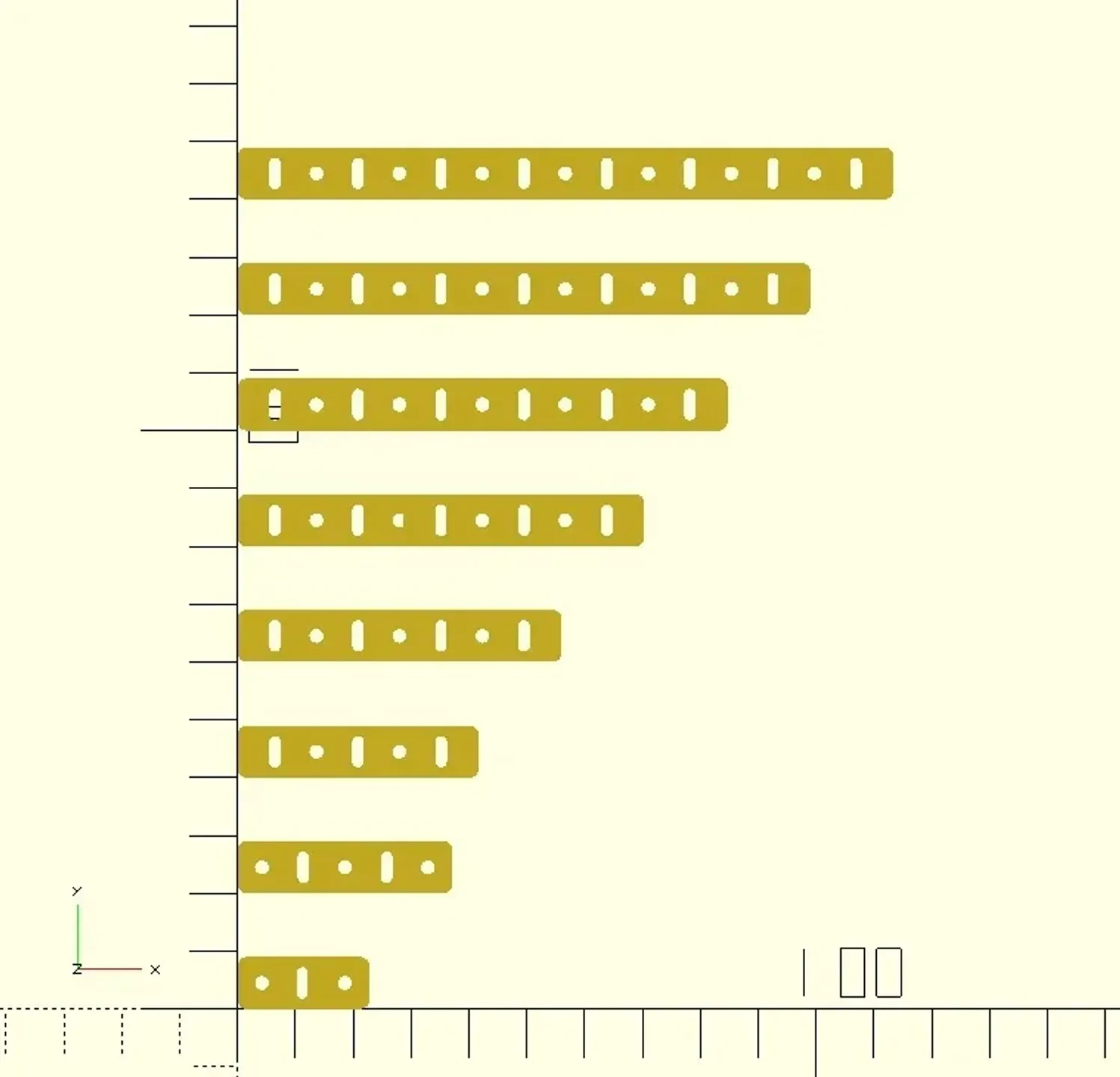

Это также генерирует светодиоды всех размеров от одного до восьми. Я не знаю, использовала ли DEC что-либо, кроме размеров один, три и шесть, и существовали ли они вообще как часть, но я подумал, что было бы неплохо включить их сюда для полноты картины, если кому-то нужны светодиодные стойки для современного проекта.
Не нужно возиться с настройщиком, просто откройте его и раскомментируйте нужный вам вариант между линиями-ножницами ----8<----. Никаких внешних библиотек не требуется.

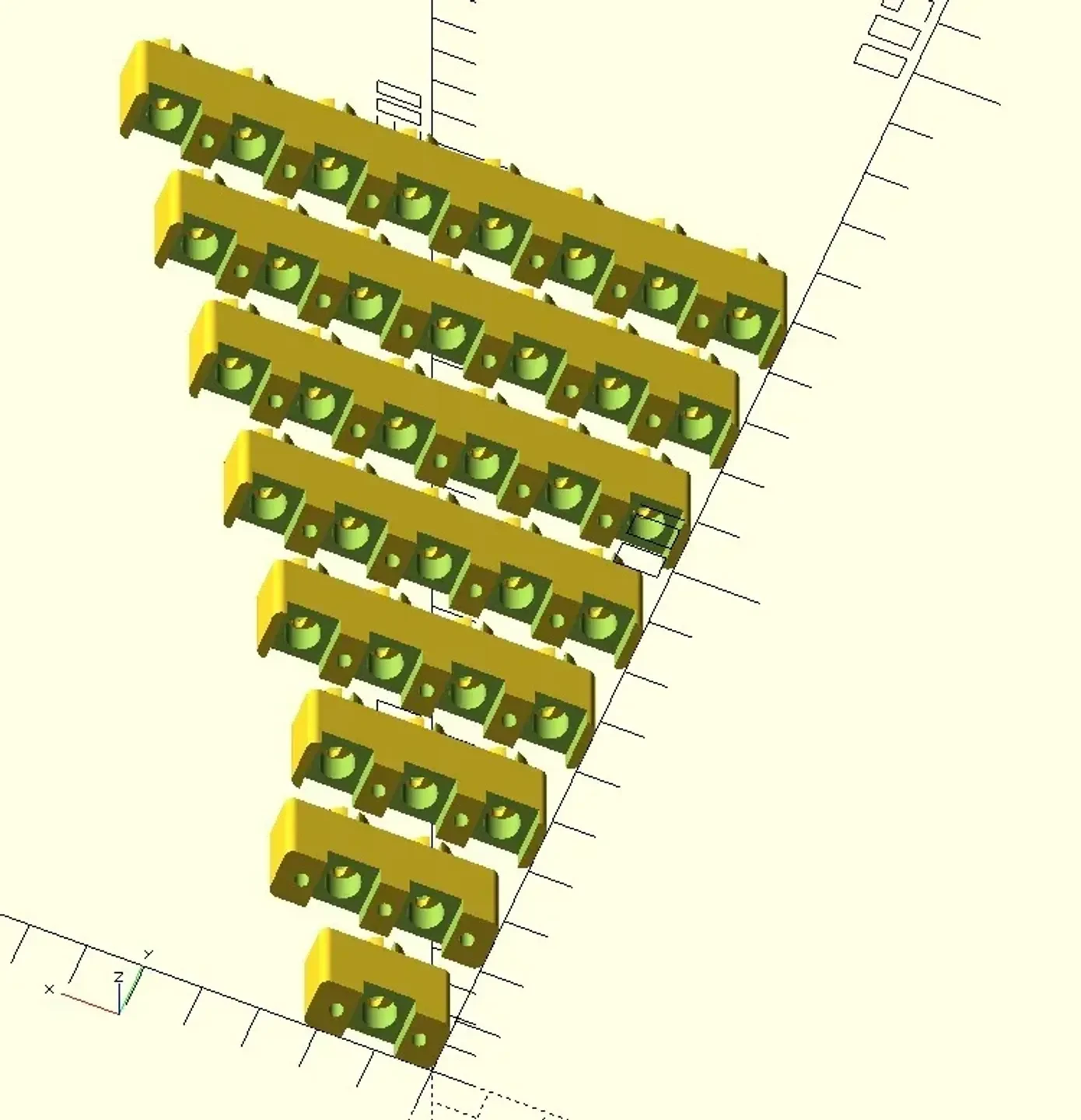

Демонстрацией всех восьми размеров (естественно) является строка Demo(); если вам это нужно.
Учитывая настройку фасета (120), рендеринг может занять некоторое время, поэтому пока вы его запускаете, купите себе чашку чая.
Цвет оригиналов был очень темно-угольно-серый, идеальна черная нить.
Категория: Электроника
