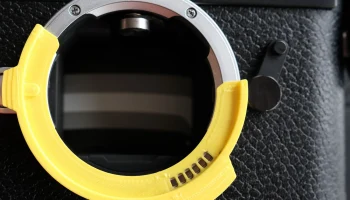

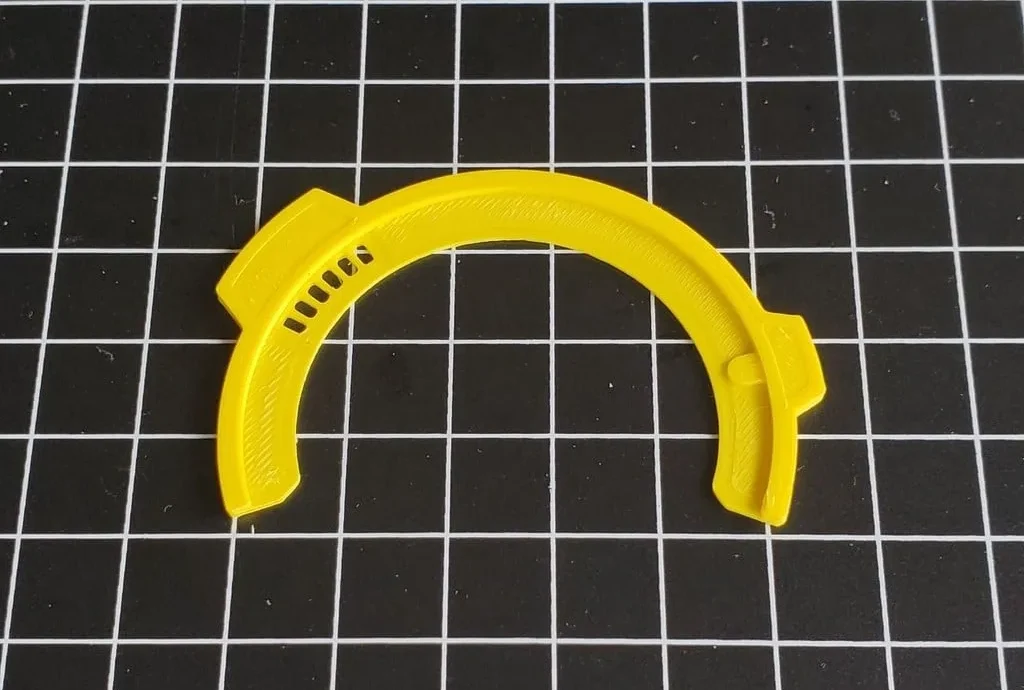

Шаблон кодирования 6-битного объектива Leica M с байонетом M

Точный шаблон для 6-битного кодирования объективов с байонетом Leica M.

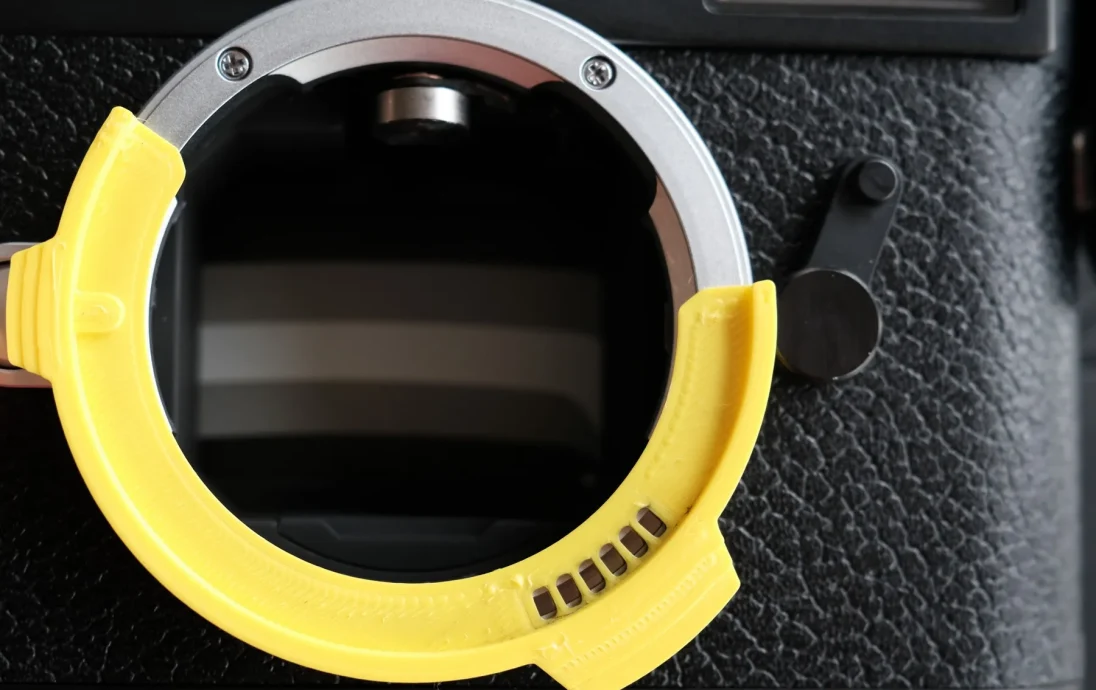

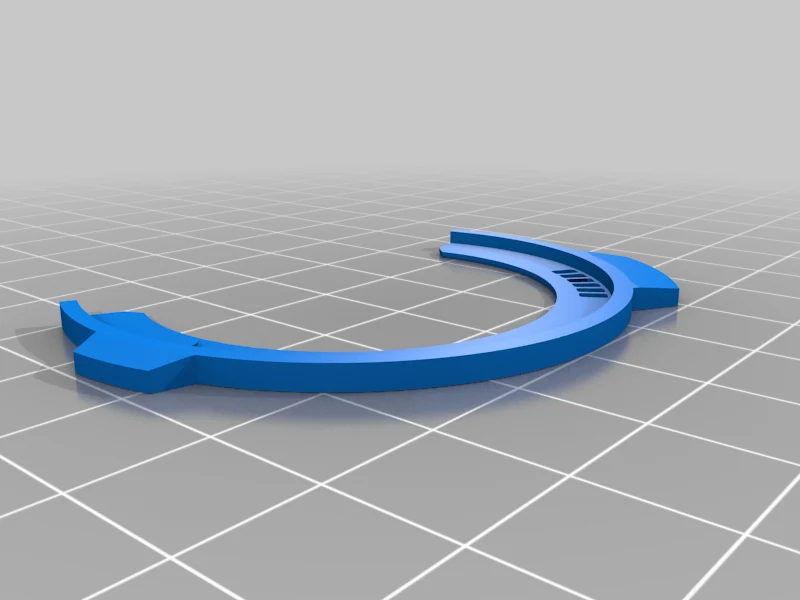

Он создан на основе существующего «Инструмента для кодирования Leica M», но он мне не подошел, поэтому я использовал штангенциркуль для измерения крепления Leica M10 и разработал более точную модель с нуля.

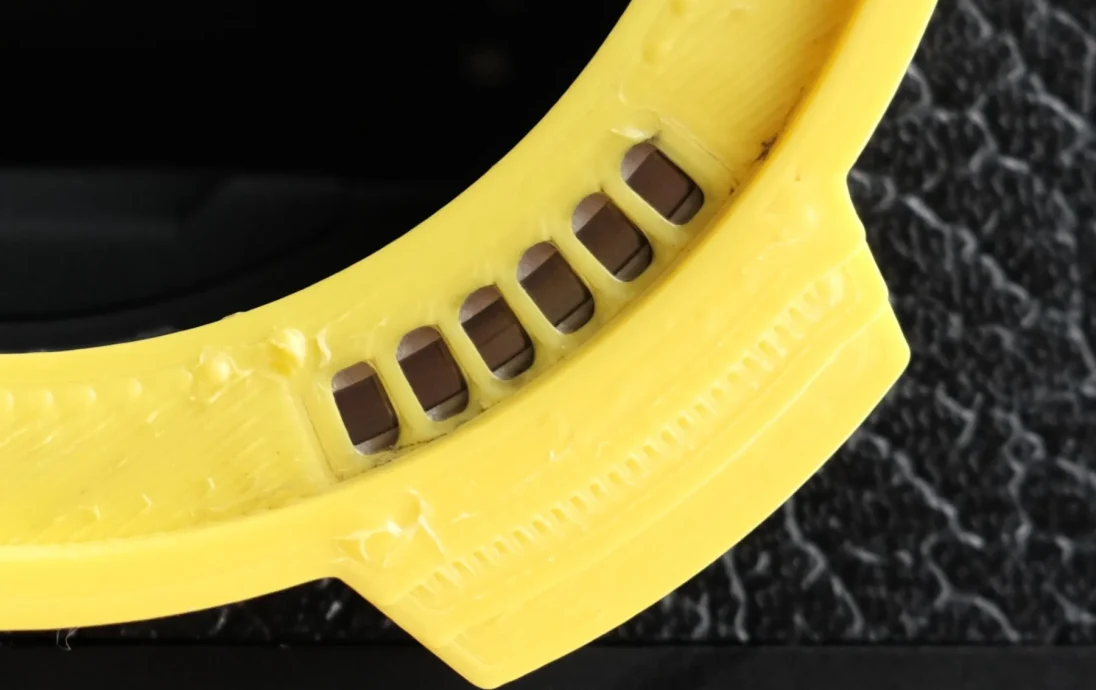

ПРИМЕЧАНИЕ. Для точной печати 6-битных отверстий необходимо установить более медленные и точные настройки печати, а также рассчитывать на расширение нити. Пожалуйста, проверьте детали в разделе «Настройки печати».

Версии:

V2C — немного более узкий стопорный штифт, лучше работает с объективами Voigtlander.
V2C_II — немного более широкий стопорный штифт, для объективов с более широким гнездом замка по сравнению с объективами Voigtlander.
V2D — добавлено отверстие около 6 бит, при установке 3 линий стены и ширины линии 0,3 мм — печать начинается с отверстия и переходит к 6-битным сокетам, обеспечивая более четкую печать сокетов.

Как использовать:

Руководство по кодированию 6-битных линз на Devonbuy
Расширенный список 6-битных кодов Leica (составлен участником форума Fredmiranda Тури)

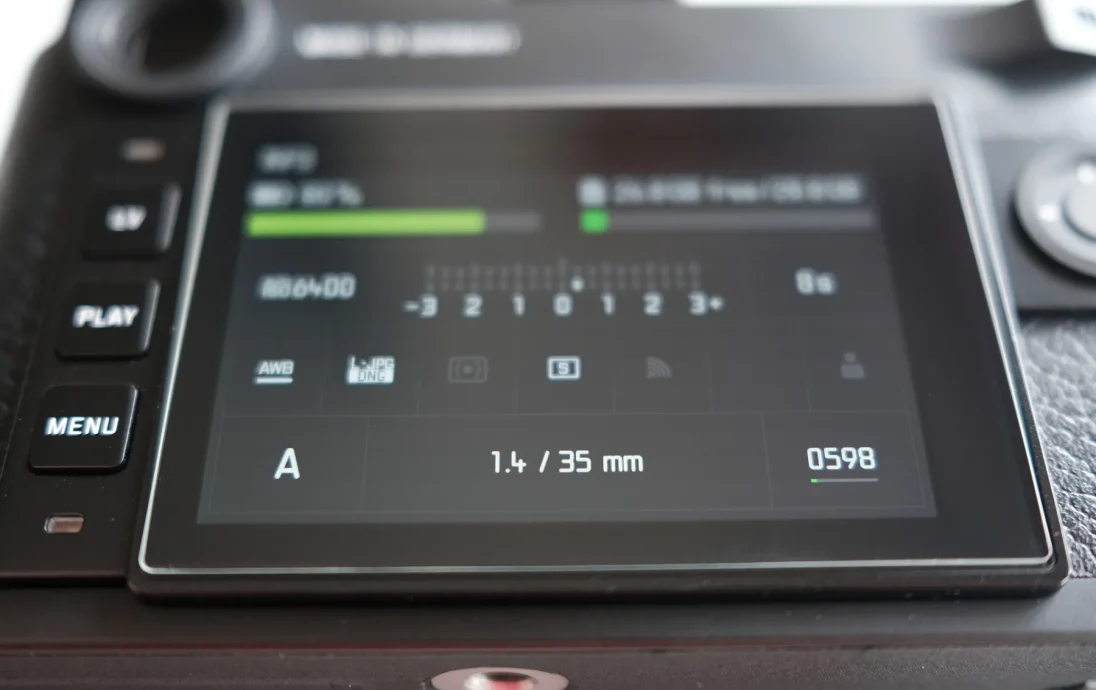

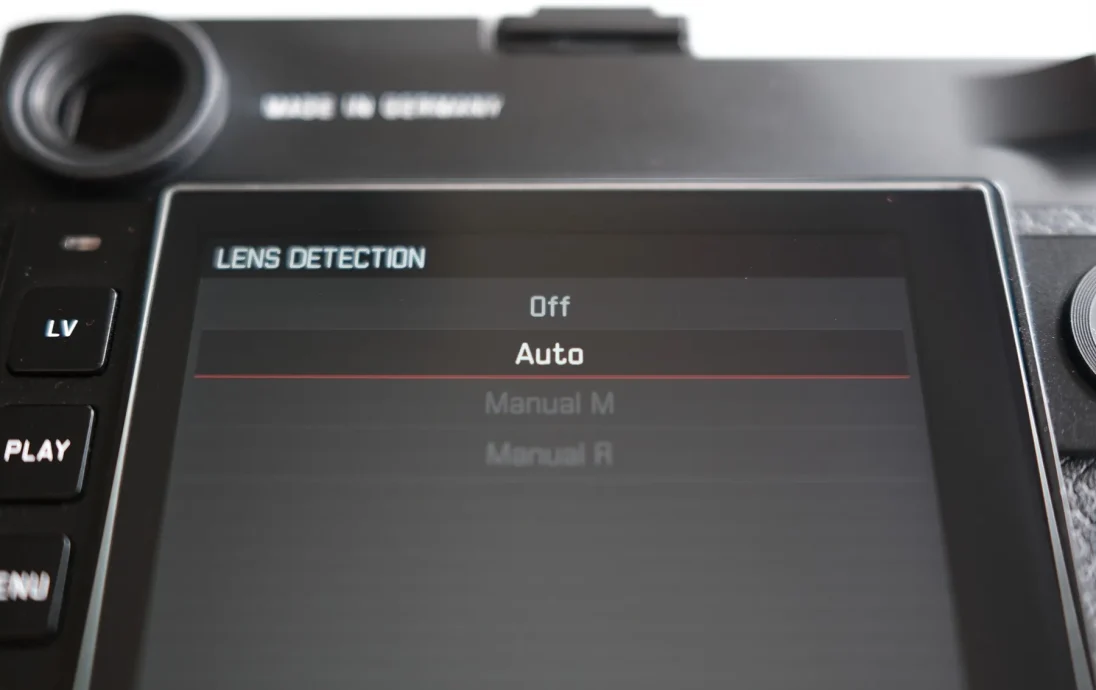

Я проверил точность печатного инструмента (V2C) со следующими линзами Voigtlander на корпусе Leica M10 (с указанными кодами), используя черную хобби-краску Mr.Metal Color:

Voigtlander 28mm F2.8 II [00X0XX] — Суммарон-М 28mm f/5.6 (пере)
Voigtlander 35mm F2 Ultron [0XXXX0] — Summicron-M 35mm f/2 ASPH (II)
Voigtlander 35mm F1.5 Nokton [0XXX0X] — Summilux-M 35mm f/1.4 ASPH
Voigtlander 35mm F1.4 II S.C [00XX00] — Summilux-M 35mm f/1.4 в стальной оправе
Voigtlander 50mm F1 Nokton [0XXXXX] — Noctilux-M 50mm f/1
Voigtlander 90mm F2.8 Apo [X00XX0] — Эльмарит-М 90mm f/2.8

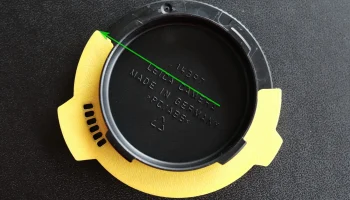

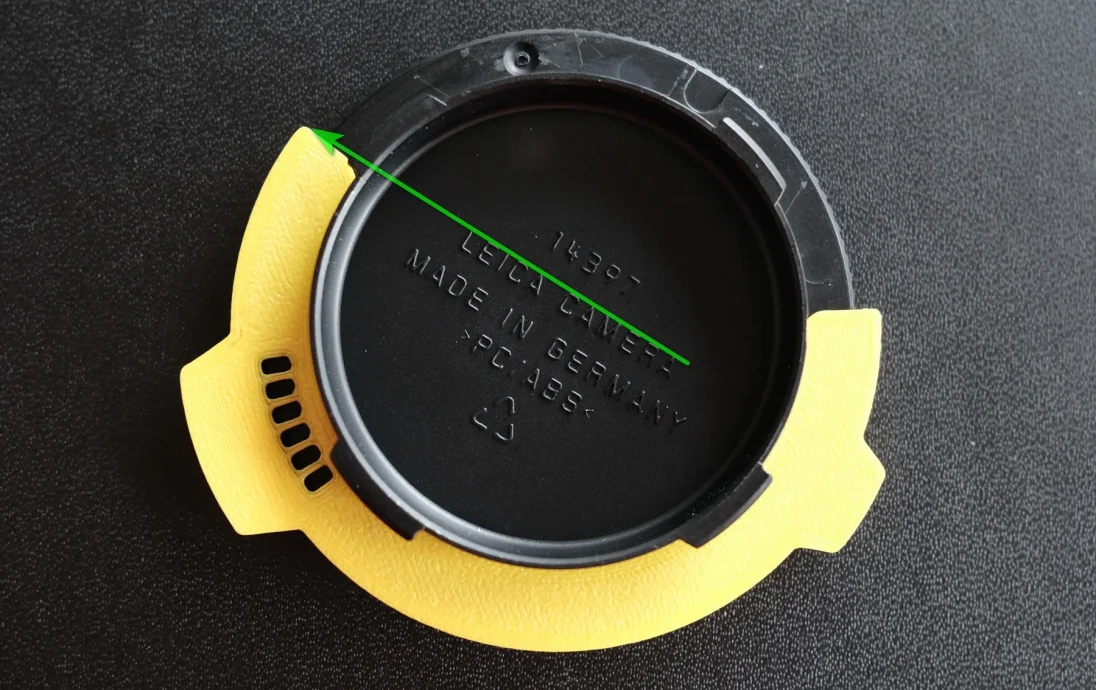

Один из способов проверить точность печати, если у вас нет объектива Leica с 6-битной кодировкой, но есть к��ышка корпуса Leica 14397. Его следует зафиксировать, а затем сделать центрированное изображение 6-битного шаблона, установленного на крышке корпуса Leica. Прямая линия над буквами должна сливаться с 6-битным краем шаблона (см. ниже), если линия наклонена вверх/вниз на 1-2 мм — это указывает на проблемы с точностью печати. Конечно этот метод не идеален, но хоть немного направляет.

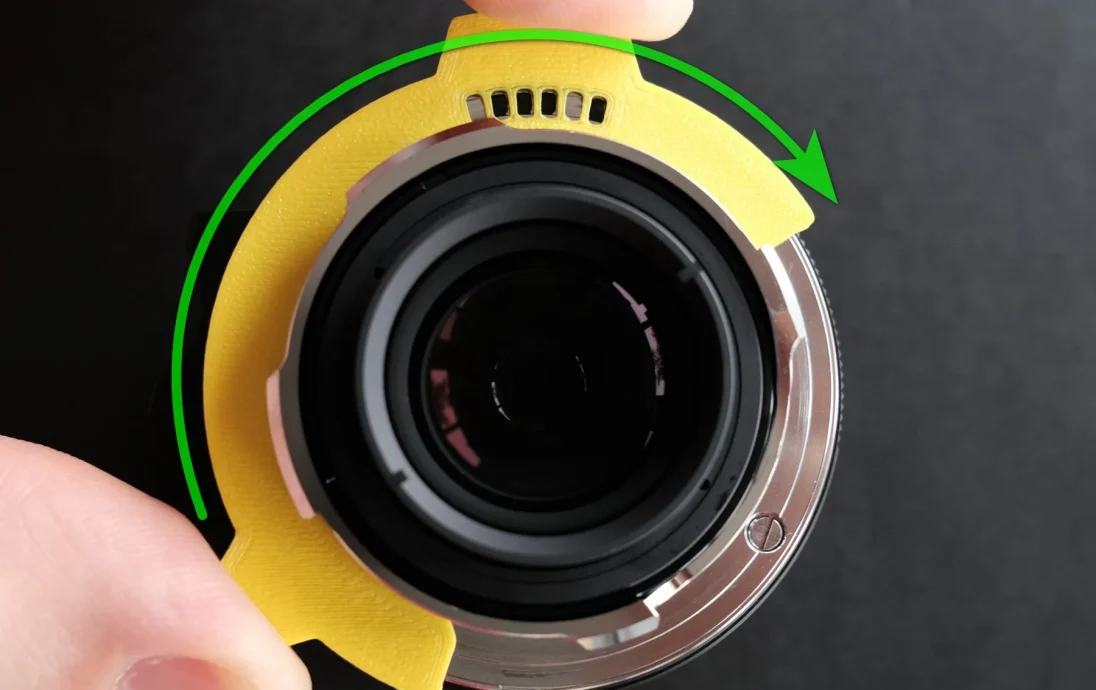

Второй намек на более точное использование этого 6-битного шаблона на объективе при кодировании — лепестки инструмента не косметические, они служат для точного позиционирования шаблона, и их нужно захватывать пальцами, как показано на рисунке. Большим пальцем левой руки зафиксируйте положение стопорного штифта, затем осторожно нажмите указательным пальцем на более широкий лепесток в радиальном направлении по часовой стрелке, чтобы убедиться, что внутренний край 6-битного шаблона соединяется с цилиндром крепления объектива.

Настройки печати

Бренд принтера:

ЭЛЕГОО

Принтер:

ЭЛЕГОО НЕПТУН 3 Про

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

0,2

З��полнение:

15%

Нить: ELEGOO PLA Желтый

Примечания:

При печати с соплом по умолчанию 0,4 установите:
Скорость печати: 30 мм/с

Количество стен: 3

Ширина стены: 0,3 мм

Ширина стены Inifill: 0,5 мм

Начальная ширина линии слоя: 90 % (для устранения теплового расширения)

С этими настройками модель начинает печатать из 6-битного сокета, поэтому следите за тем, хорошо ли работает адгезия, или остановитесь и повторите калибровку, если сокеты печатают плохо.
