BFPTouch - Бедняк BLtouch. Простой, дешевый, аккуратный, точ

Фон

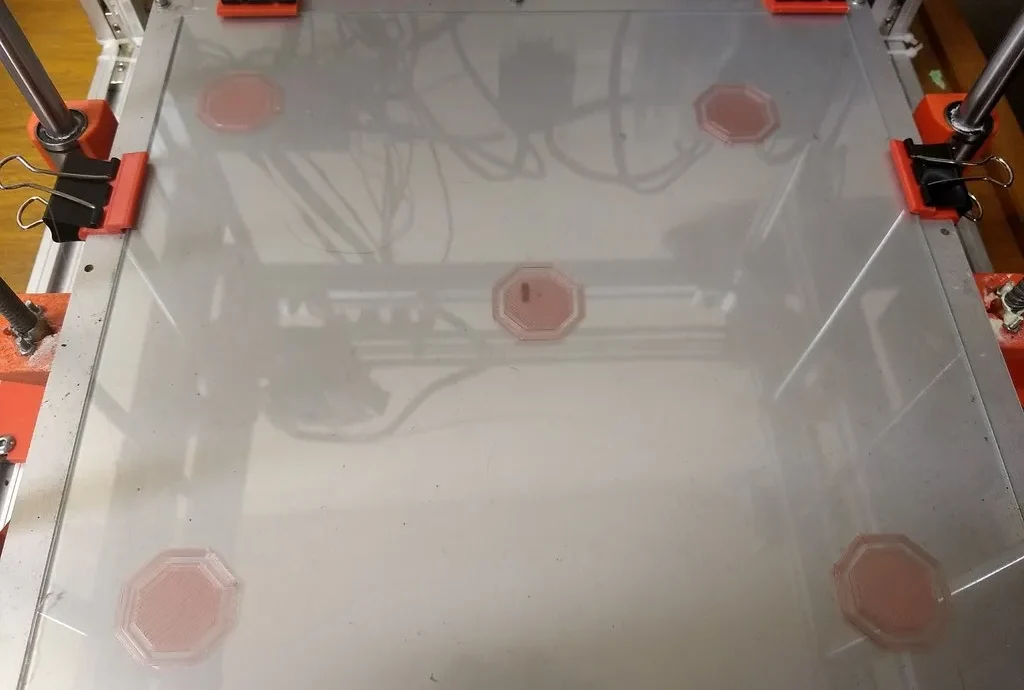

В качестве основного датчика Z_min я использовал индуктивный датчик. Я не смог использовать его в качестве датчика выравнивания кровати, потому что под стеклом я использовал очень тонкую и мягкую стальную пластину. Это приводит к нескольким проблемам: само стекло не идеально. Стальная пластина под ним не была плоской даже в сжатом состоянии, поэтому и сталь, и стекло не представляют НАСТОЯЩУЮ поверхность печати. Это может дать только трогательный щуп!!!

Мне нравится идея пьезоэлемента, но я также планирую использовать PEI в будущем, и мне не хотелось бы прикасаться горячим соплом к ​​этой поверхности.

Мне очень нравится BLTouch, но настоящая вещь, на мой вкус, слишком дорогая, а клоны не такие надежные и не такие дешевые.

Мне не нравятся громоздкие вещи с подвижными проводами и тому подобное при использовании сервопривода и механического к��нцевого упора. Также я не доверяю повторяемости позиционирования сервопривода.

Я влюбляюсь в эти два дизайна: Robscar Thing Jupacreations Thing

Чертовски дешево, просто, надежно, нет зависимости от положения сервопривода (сервопривод просто поднимает щуп, когда он не используется). Но оба они громоздки и очень специфичны для принтеров своих владельцев.

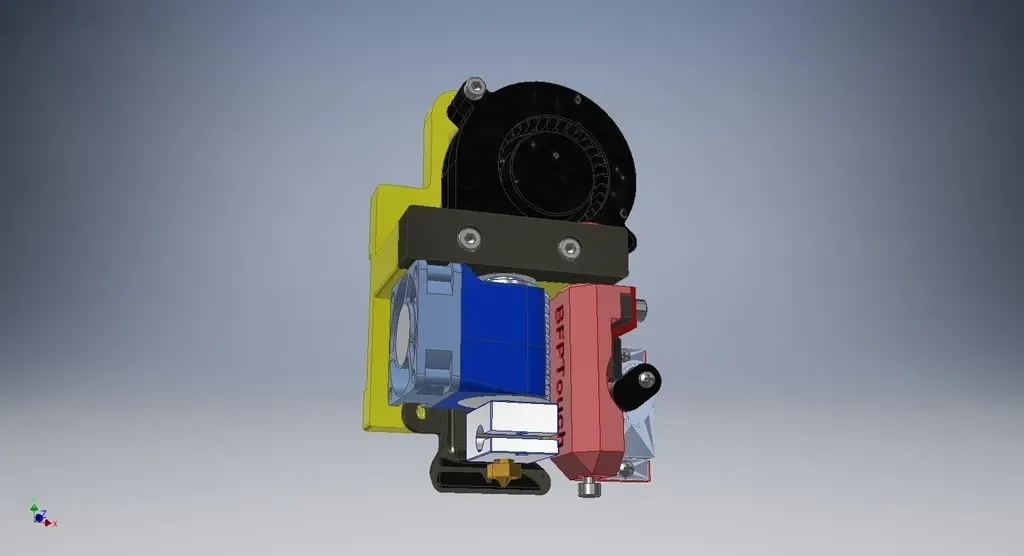

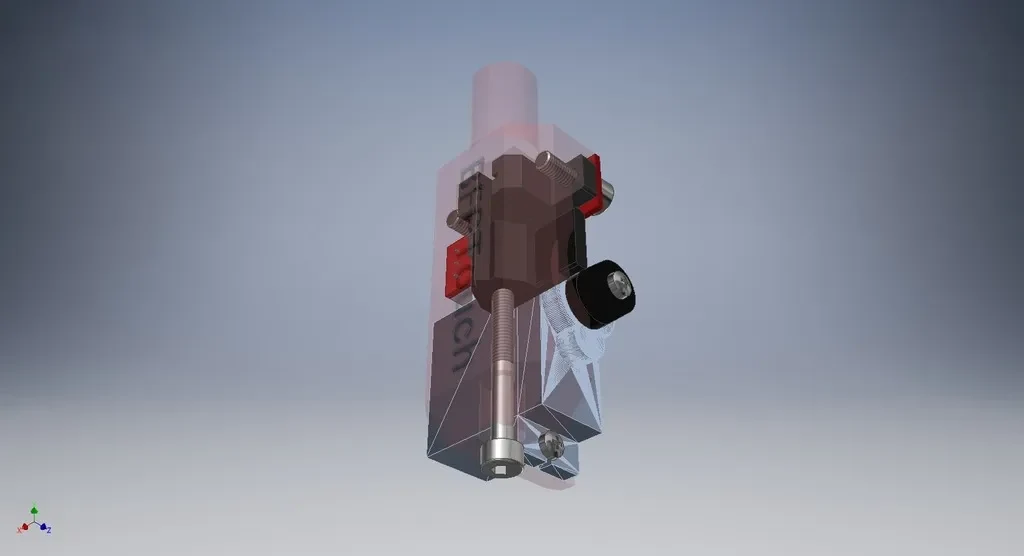

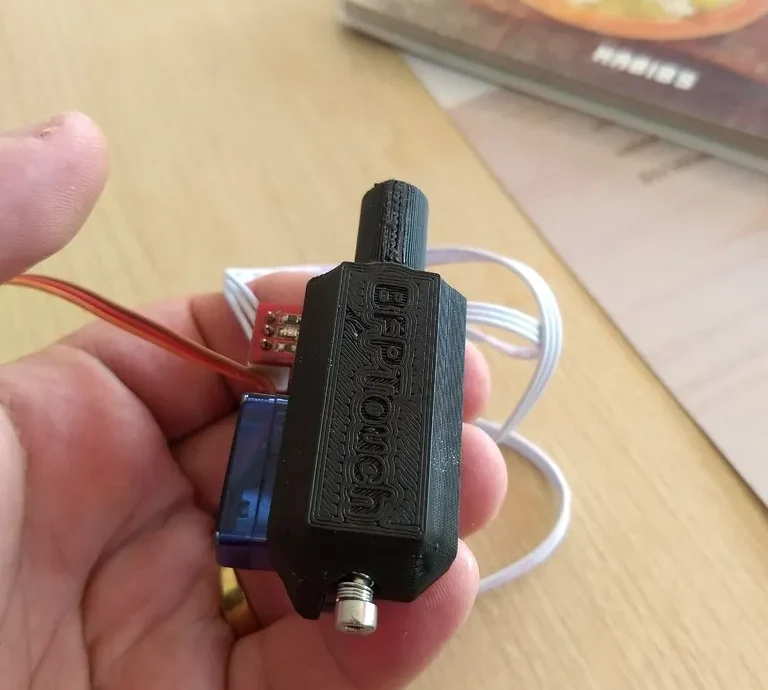

Поэтому я начал проектировать что-то, что можно было бы просто поставить вместо моего старого индуктивного датчика в моем Hypercube Evolution. Он достаточно компактен для любого другого принтера (другие конструкции крепления по запросу! Спросите меня). Размер основан на площади BLTouch.

Ключевые особенности

Некоторые ключевые особенности (этот список основан на описании дизайна Jupacreations!):

Его можно использовать на всех поверхностях кровати.
Он не чувствителен к изменениям температуры.**
То, что вы видите, — это то, что вы получаете в ходе работы и настройки.
Высокая точность и повторяемость (лучше, чем что-либо, по крайней мере, в этом ценовом диапазоне! ;-))
Самая низкая цена на готовую продукцию. (У меня все было под рукой...)

** Ну… он чувствителен к температуре… Но моя вина: я поставил его прямо на путь теплового потока охлаждающего вентилятора хотэнда! Не делайте этого!!! Я работаю над решением :D

Спецификация материалов

Вам понадобится только:

1 микросервопривод (например, TowerPro SG90)
1x оптический концевой стопор TCST2103 (стандарт RepRap)
2x M3x10 для фиксации оптического концевого упора.
1x M3x30 в качестве зонда
2 самореза (2x8) фиксируют сервопривод
1 дешевая подарочная пружина для ручки китайского производства, подходящая для винта M3x30.
Примерно 4-жильный кабель**

** Мне нравится использовать для этого старые USB-кабели! Очень часто микро USB повреждается в результате использ��вания, поскольку кабель хороший, гибкий, экранированный и имеет приятные и стандартные цвета. Используйте черный и красный для подачи, а два других — для каждого сигнала :D.

Инструкции

Это отличное видео с инструкциями по настройке Marlin: https://youtu.be/bhuslm04Cus

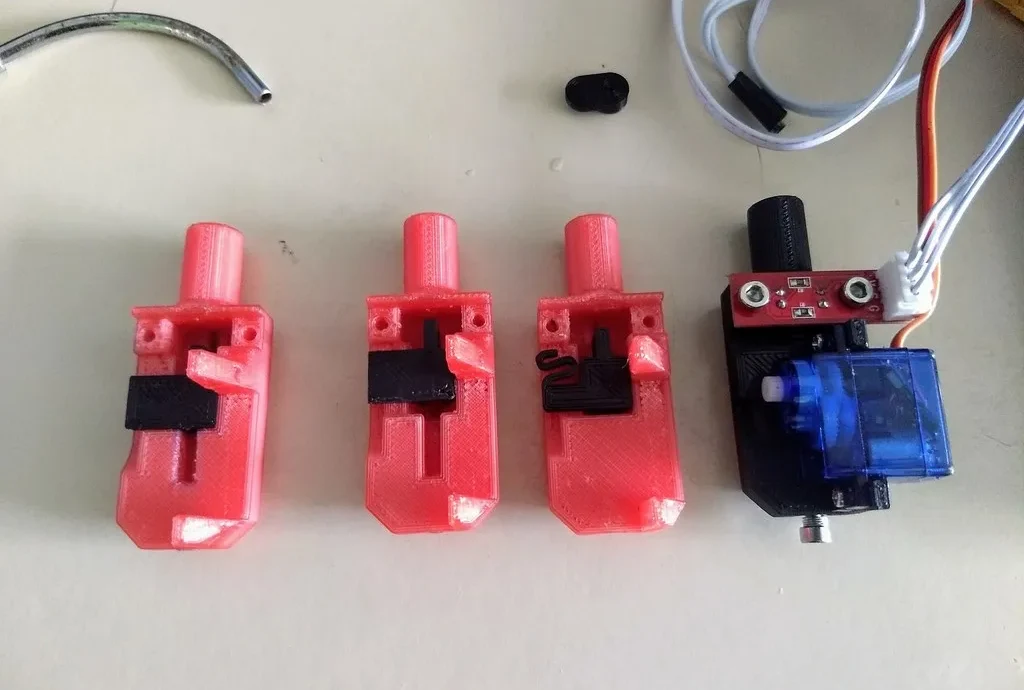

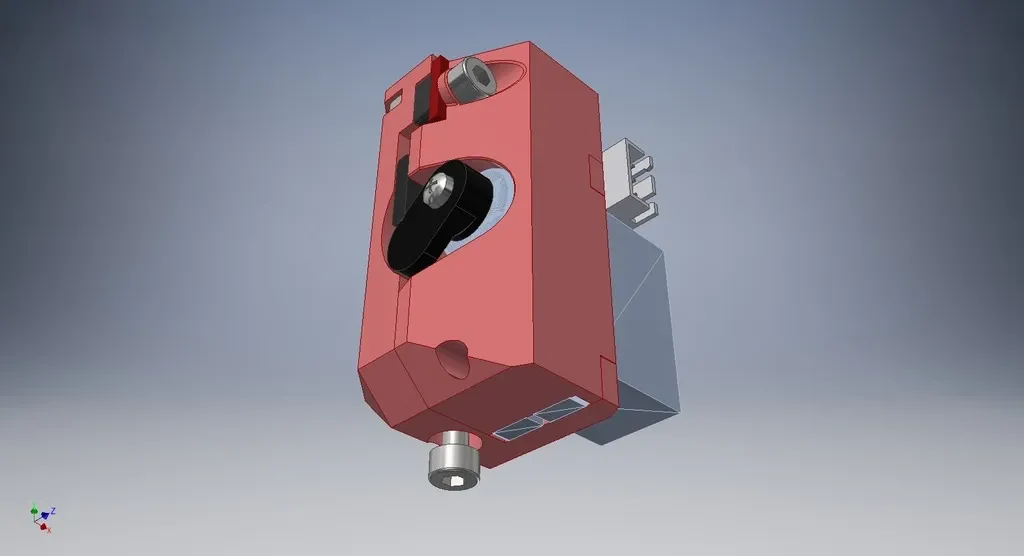

Распечатайте основные детали и флаг (флаг ДОЛЖЕН быть черным или окрашенным в черный цвет!) и проверьте, свободно ли движется флаг.
Поместите пружину (длиной около 10 мм) на M3x30 и привинтите ее к флажку, установленному на основной, пока головка не окажется на одном уровне с флажком до конца.
Оно должно быть максимально мягким! Установите принтер и вручную нажмите на датчик на 2,5 мм, чтобы проверить, не перемещает ли он каким-либо образом корпус датчика или портал. Если вы заметите какое-то движение, уменьшите пружину и растяните ее;

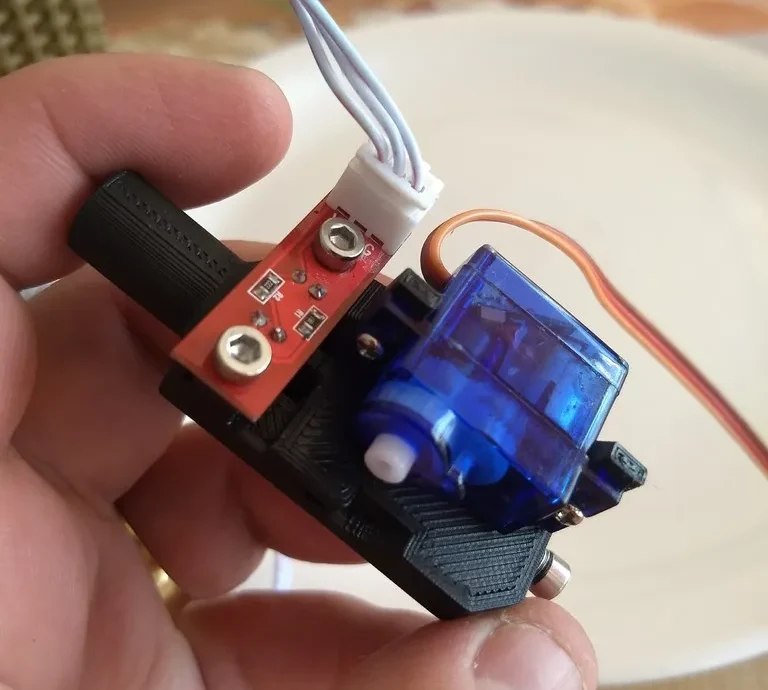

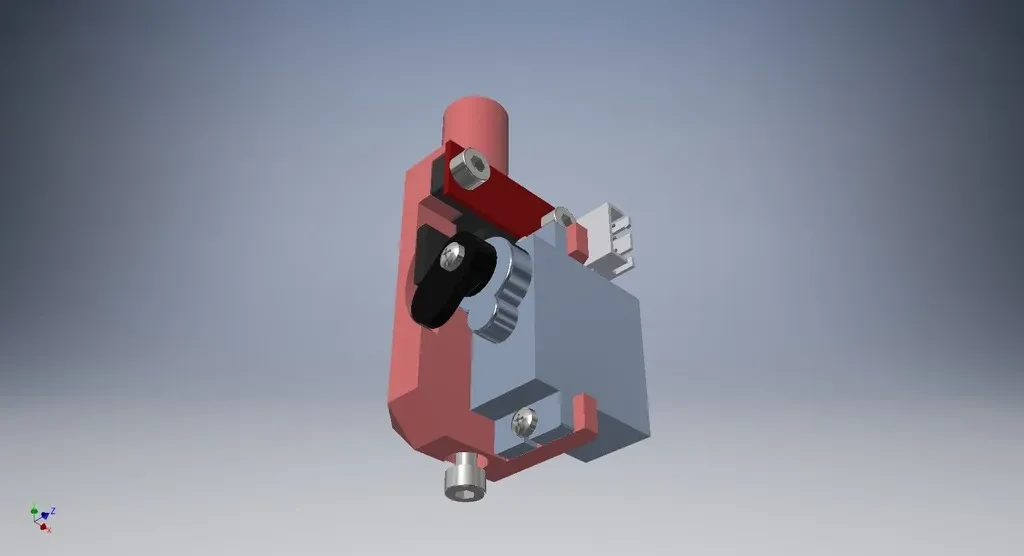

Прикрутите оптический концевой упор и сервоприводы.
Отрежьте рупор сервопривода по длине или распечатайте один из доступных здесь вариантов (мой вариант лучше подходит для версии с внутренним диаметром 4,5 мм).
Пока не прикрепляйте! Вам необходимо тщательно настроить ход сервопривода, прежде чем прикреплять его!
Я использовал #define Z_SERVO_ANGLES {200,127}, но вы ДОЛЖНЫ проверить его на своем сервоприводе. 200 — максимальный ход в развернутом состоянии, 173 — в убранном.
Настройте свою прошивку.
Если вы используете Marlin, я рекомендую следовать инструкциям Robscar Thing, они великолепны!

ВАЖНО: ЕСЛИ ВЫ ИСПОЛЬЗУЕТЕ РАМПЫ, ВАМ ПОТРЕБУЕТСЯ ВНЕШНИЙ ИСТОЧНИК ПИТАНИЯ 5 В, ТАК КАК ARDUINO НЕ МОЖЕТ ОБРАБОТАТЬ СЕРВОТОК. Я использую тот же UBEC, который использую для питания Raspberry Pi. Все общее!

Инструкции для Duet Ethernet или Wi-Fi

Подключите к GRD +5 В (контакты 1 и 2 разъема расширения), чтобы подать питание на сервопривод и оптический концевой выключатель. БУДЬТЕ ОСТОРОЖНЫ, КАК СВОЙ SE
