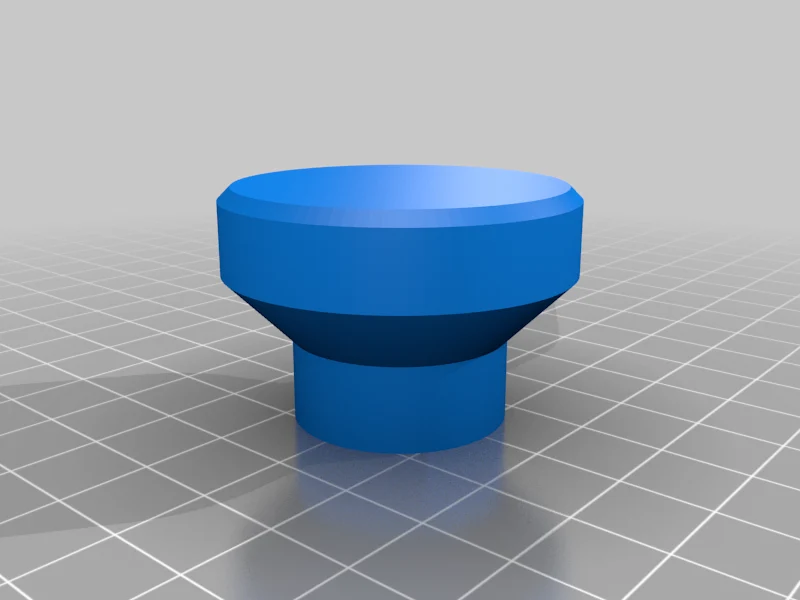

Ручка с магнитом

Это ремикс наших популярных полностью настраиваемых ручек общего назначения.

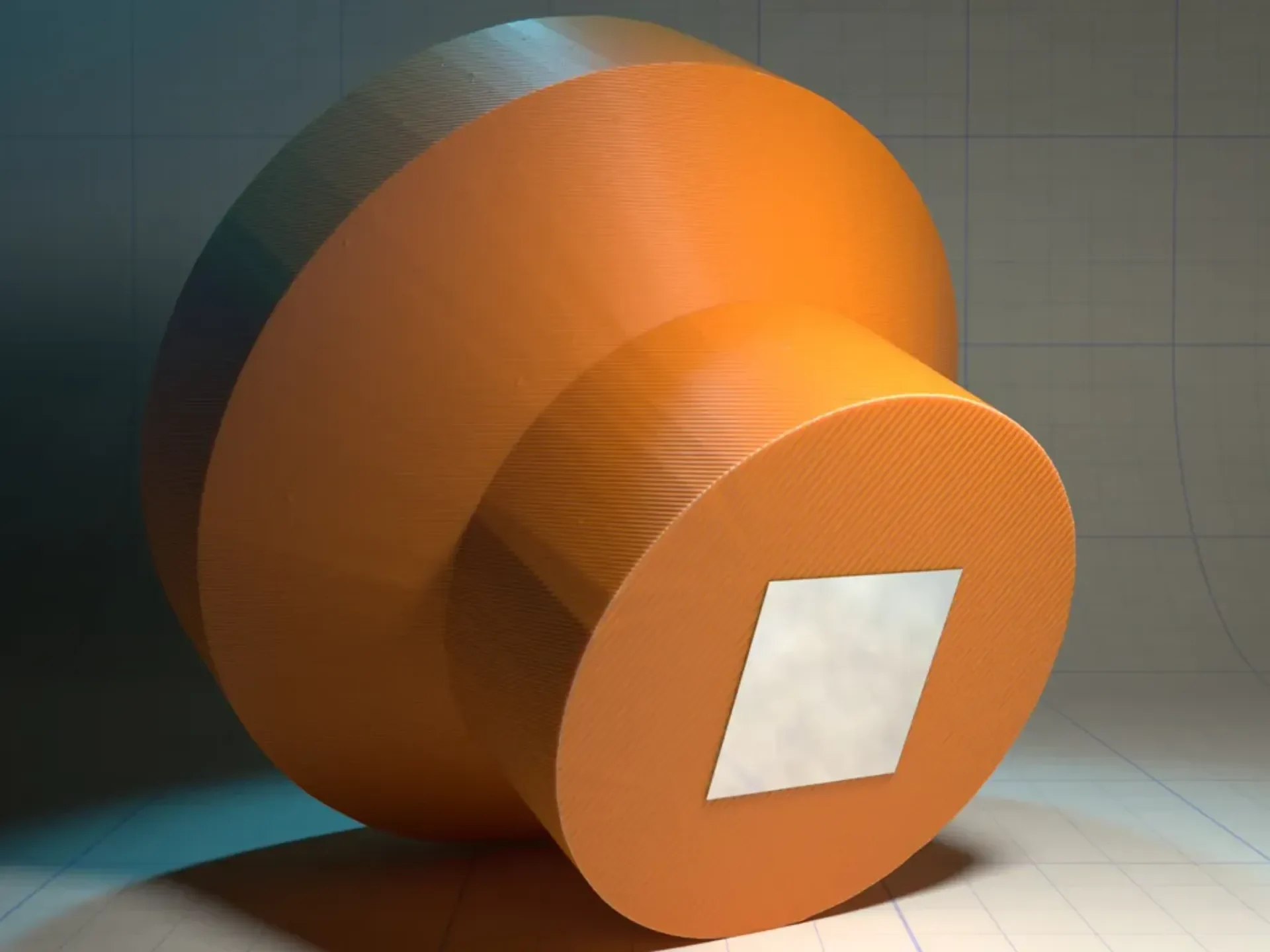

Этот ремикс позволяет вставить в ручку магнит (вместо винта).

Этот дизайн был создан по заказу и в настоящее время не тестировался.

Этот дизайн*полностью бесплатен* и распространяется под разрешительной лицензией. Ваша поддержка очень ценна.

Вы знали?

Не��оторые из наших проектов невозможно найти на Thingiverse. Если вы ищете больше, ознакомьтесь с нашими премиальными проектами:

https://codeandmake.com/premium

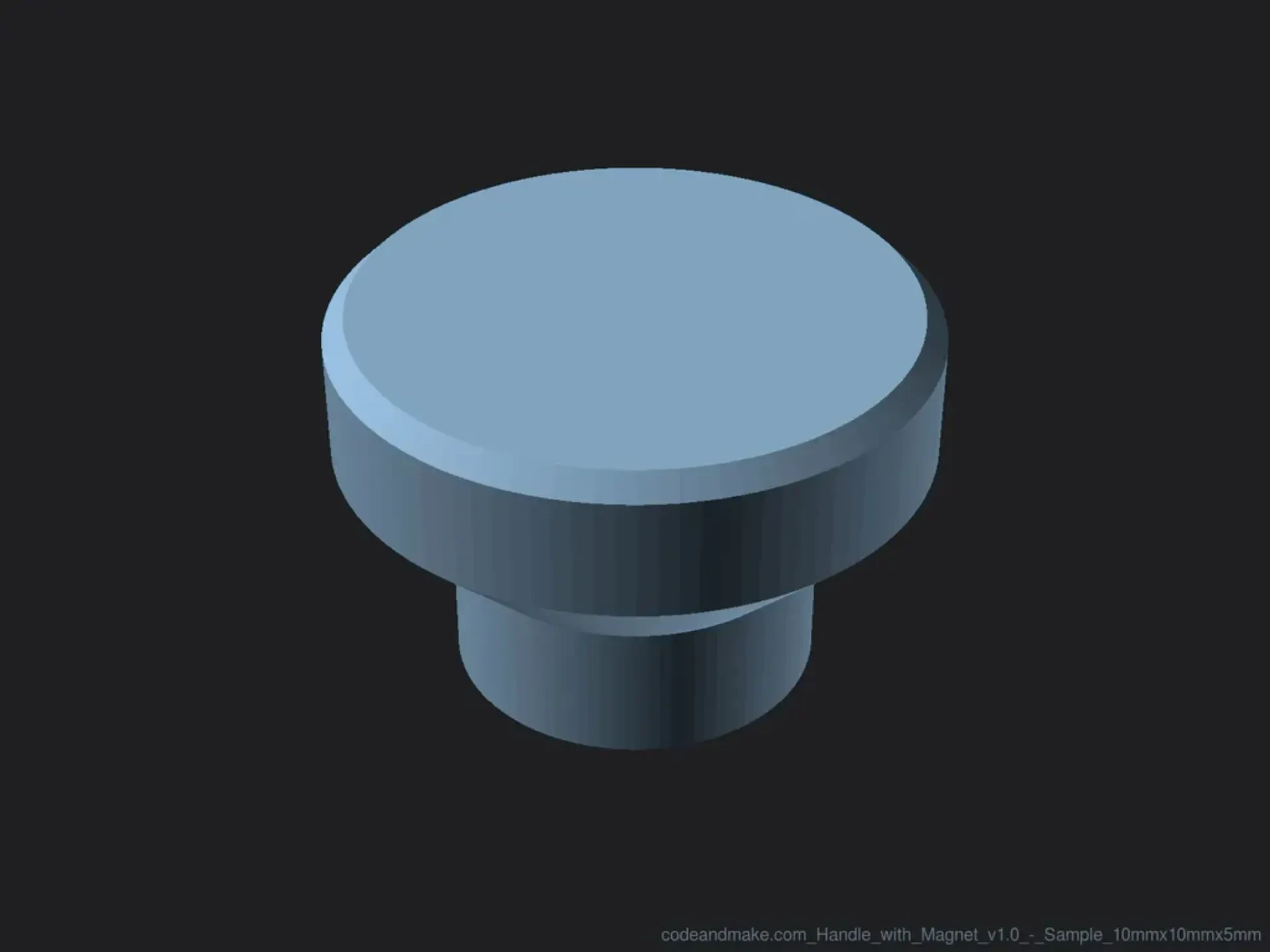

Параметры настройки OpenSCAD

Мы рекомендуем вам использовать OpenSCAD для настройки этого проекта.

Этот дизайн имеет следующие параметры настройки:

Магнит
Magnet_Hole_Shape — Форма отверстия магнита.
Magnet_Hole_Width — Ширина прямоугольного отверстия магнита (ось X)
Magnet_Hole_Length — длина прямоугольного отверстия магнита (ось Y)
Magnet_Hole_Diameter — Диаметр круглого отверстия магнита (ось X/Y)
Magnet_Hole_Height — Высота отверстия магнита (ось Z)
Стебель
Stem_Material_Thickness — Толщина стержня (оси X и Y)
Stem_Height — Высота штока (ось Z)
Ручка
Handle_Grip_Width — Ширина захвата (оси X и Y)
Handle_Height — Высота ручки (ось Z)
Square_Handle — Должен ли дескриптор быть квадратным?
База
Base_Enabled — Стоит ли добавлять базу?
Base_Lip_Width — Ширина базовой губы (оси X и Y)
Base_Lip_Height — Высота базовой кромки (ось Z)
Фаска
Bevel_Radius — Радиус скоса
Bevel_Rounded — Должен ли скос быть закругленным?
Рекомендации по проектированию

Размеры отверстия магнита должны быть немного больше размера самого магнита. Мы рекомендуем использовать прочный клей, чтобы удерживать магнит на месте.

Материал

Этот дизайн идеально подходит для печати многими нитями, включая PLA, PETG и ABS.

Версии
1.0 (28 мая 2022 г.) — начальная версия
1.1 (21 октября 2022 г.) — добавлена поддержка круглых магнитов (параметры Magnet_Hole_Shape и Magnet_Hole_Diameter).
Печать

Рекомендуемые настройки слайсера:

Разрешение: 0,1-0,2 мм
Заполнение: ~20% или выше, если вам нужна дополнительная прочность.
Поддерживает: Не имеет значения
Рафты: не имеет значения
Лицензия

Модель «Ручка с магнитом» (.stl) лицензируется по лицензии CC BY компанией Code and Make.

Код «Handle with Magnet» (.scad) лицензируется в соответствии с лицензией MIT от Code and Make.

Примечание. Была выбрана лицензия «BSD», поскольку это ближайший доступный вариант в списке.
