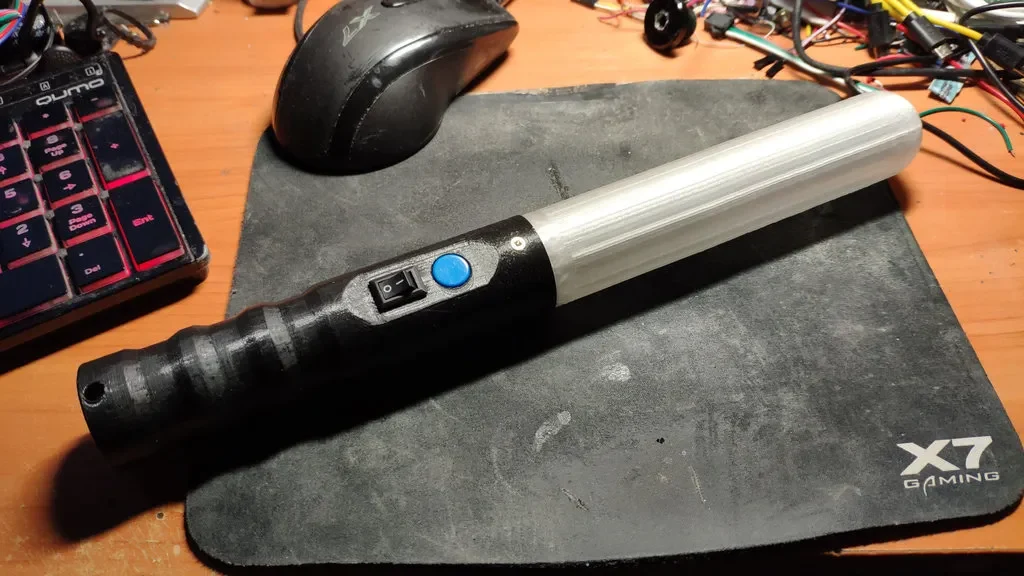

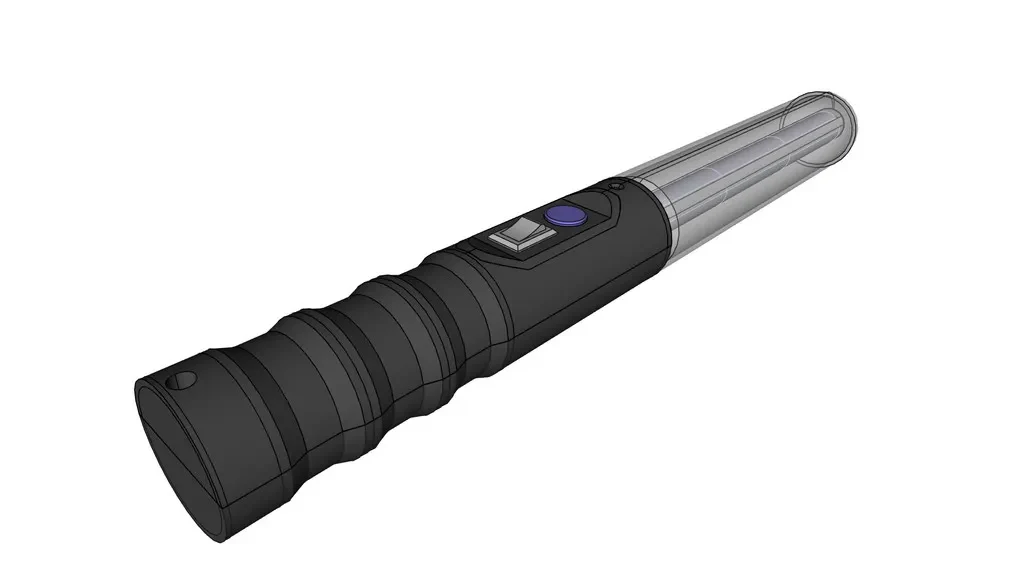

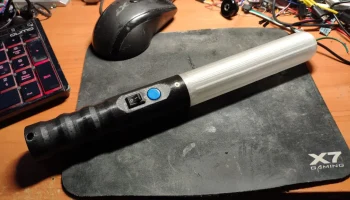

Легкая палка

Компоненты:
2 винта 2x5 мм
1 винт 2,5x20 мм
1x кнопка 12x12x3 мм с колпачком
ESP-01s + прошивка WLED

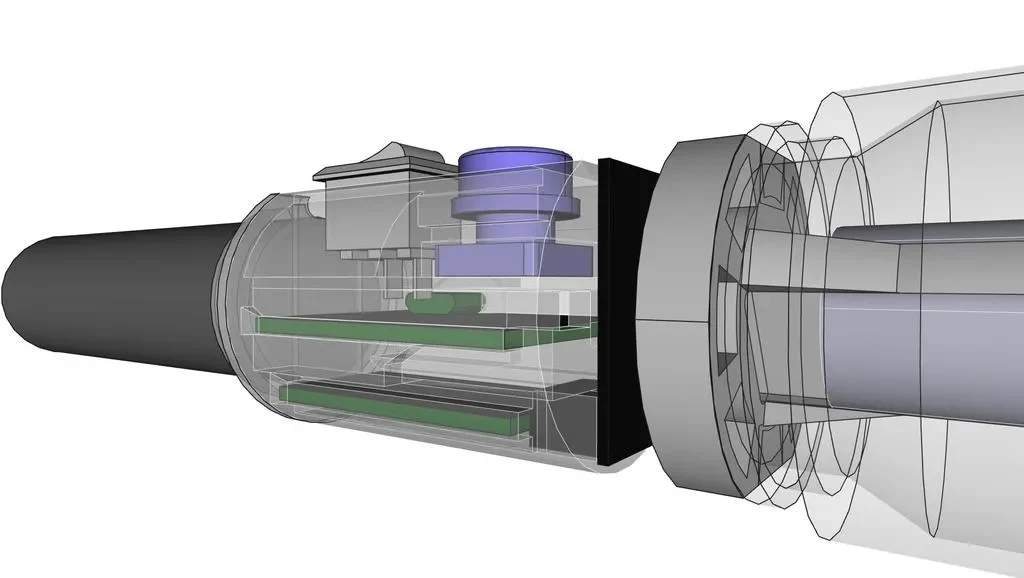

Зарядное устройство (TC4056A) + повышающий контроллер постоянного тока

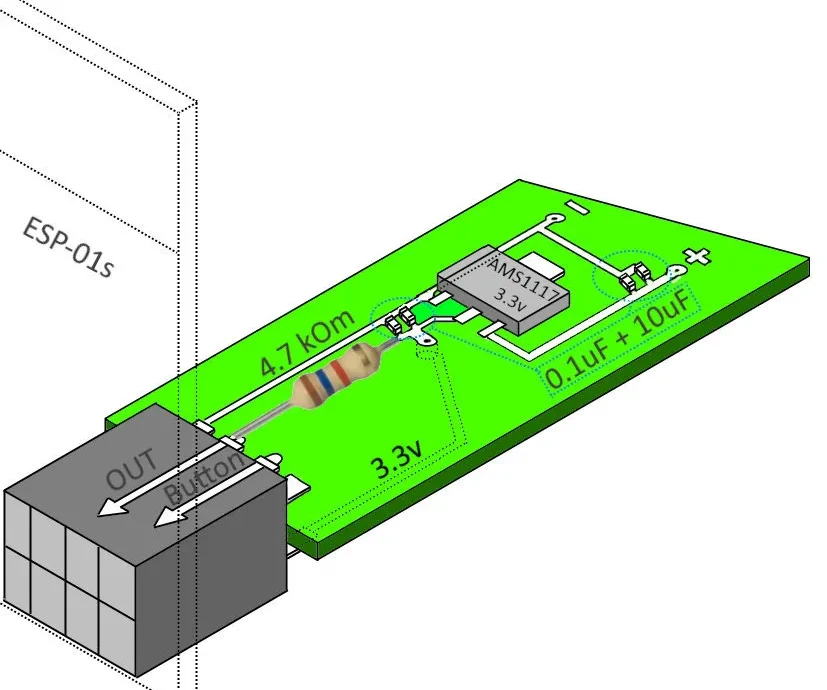

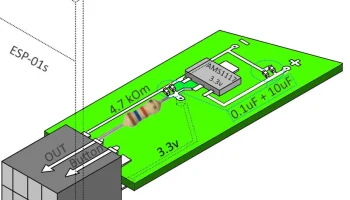

Кастомная плата с припаянной AMS1117-3.3v (плата питания и подключения ESP. Я вырезал из платы прототипа)

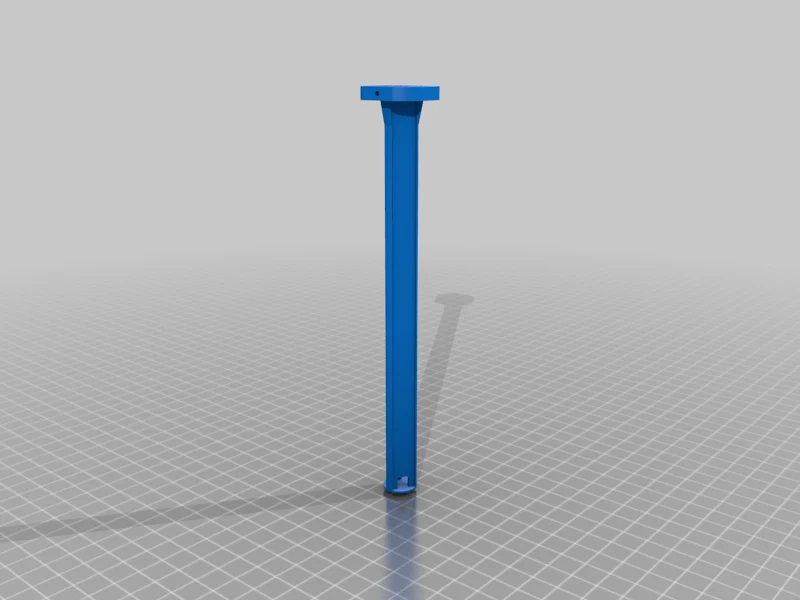

Светодиодная лента 3х15см (WS2812b)
1 аккумулятор 21700 или 18650
Паяльник + прямые руки ^_^
Настройка WLED:

Добавьте пресеты («Команда API»):

«Т=2» — выключатель питания
«P1=1&P2=31&PL=~-» — Предыдущая предустановка
«P1=1&P2=31&PL=~» — следующая предустановка. Примечание: P1 — первая предустановка, P2 — последняя (количество предустановок). Перейдите в «Конфигурация» — «Время и макросы» — «Действия кнопок» и установите эти 3 пресета для любых действий кнопок, которые вам нравятся.

В «сегментах» — добавляем 3 сегмента по 9 светодиодов на сегмент. «Обратное направление» для 2-го сегмента (или 1 и 3) для улучшения анимации.

ВНИМАНИЕ:

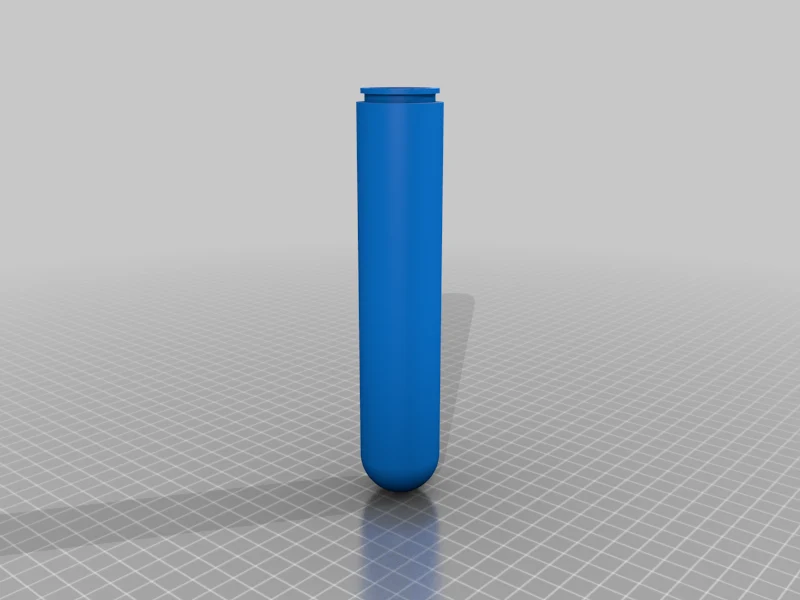

На полной яркости светодиоды могут выделять слишком много тепла, что может привести к деформации держателя. Используйте АБС-пластик или уменьшите яркость.
DC-DC преобразователь на базе микросхемы TP4056A. Этот чип не имеет защиты от перенапряжения, поэтому можно повредить батарею (падение напряжения до 2,7 В — тогда ESP может глючить и/или вы можете увидеть некоторые легкие сбои)

TODO: Заменить DC-DC на более надежный и функциональный модуль.

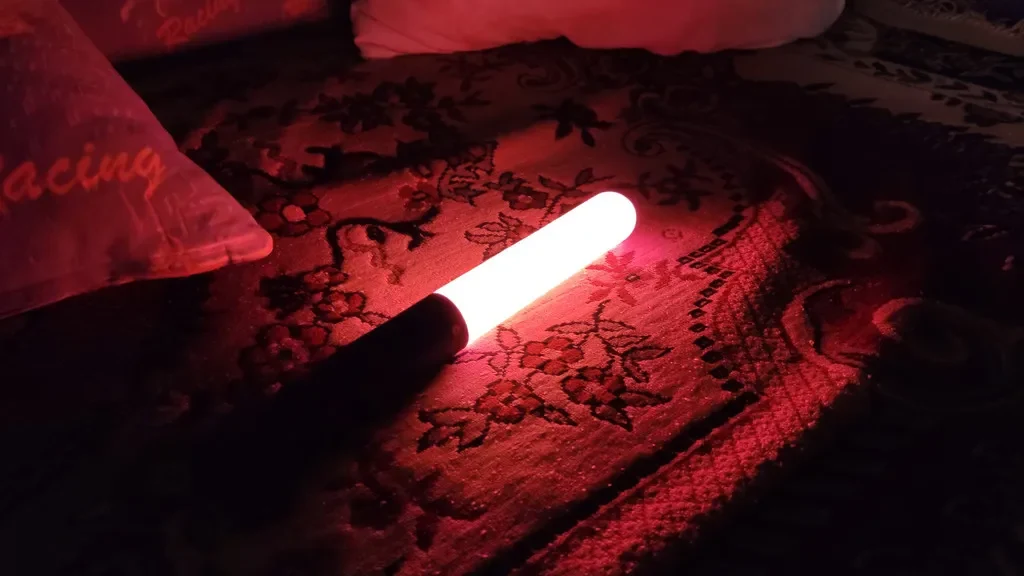

Демо
