Bambu Lab X1C - верхняя стеклянная подставка/крепление с ...

***** Новую и улучшенную версию 2 (светодиодная дорожка, новые разъемы, петли для стекла) можно найти здесь. *****

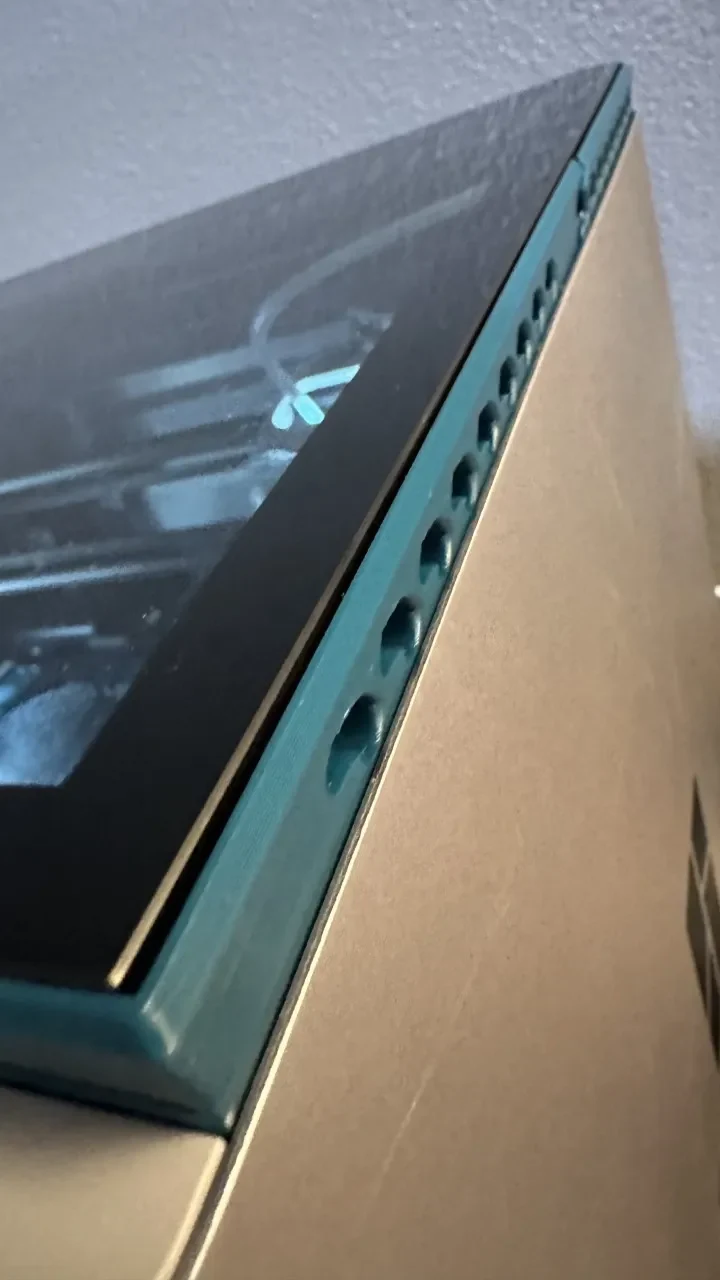

Мне нужно было основание/подступенок для верхнего стекла, в котором есть несколько вентиляционных отверстий, и который был бы достаточно прочным, чтобы удерживать систему AMS, когда он установлен сверху, и имел несколько магнитов, чтобы удерживать ее на месте при открытии стекла.

Я скопировал эскиз профиля отсюда и, нарисовав форму стекла в Fusion 360, создал этот дизайн.

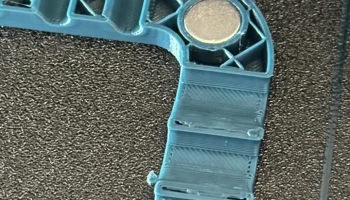

Я сделал 7 отверстий для двойного магнита 10x3 мм, всего 14 магнитов, чтобы сделать его достаточно прочным благодаря стеклянной прокладке X1C сверху.

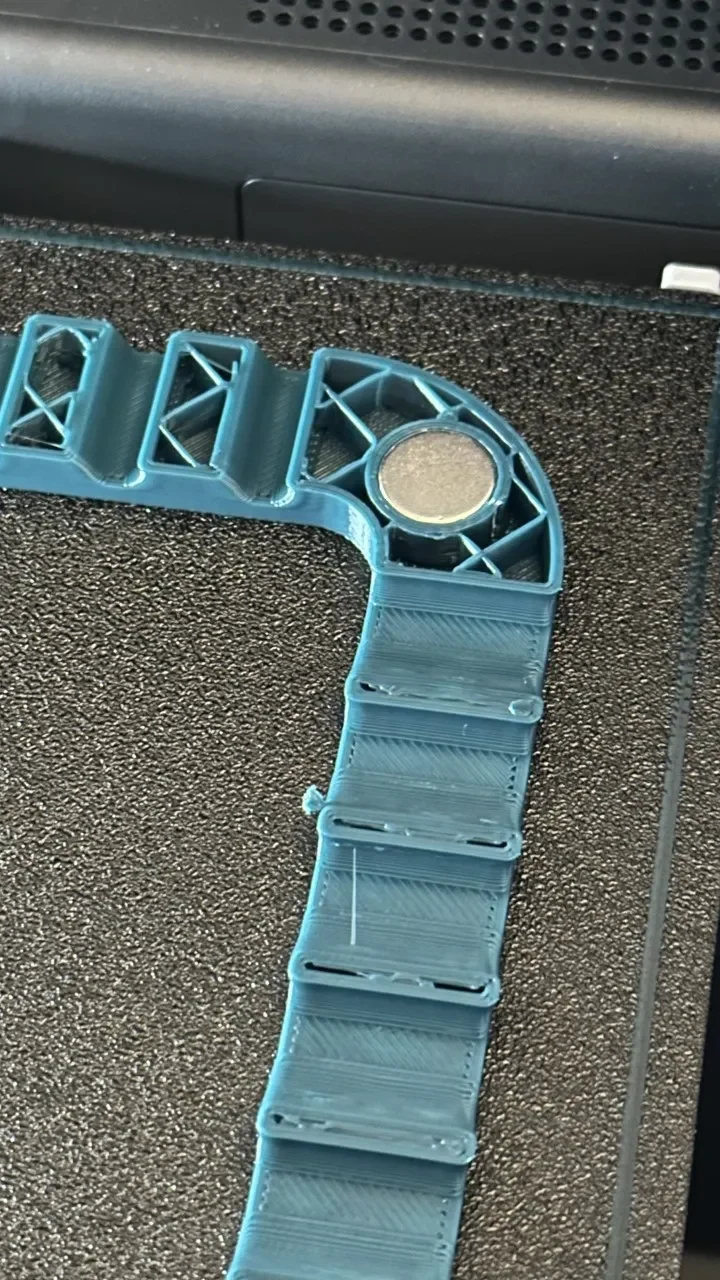

В дизайне я создал 1 слой перед отверстием для магнитов, так как хотел вставить магниты во время печати и встроить их внутрь конструкции. Вы можете изменить и удалить этот слой или просто разрезать его со смещением по оси Z -0,2 мм, если вы не хотите этого делать.

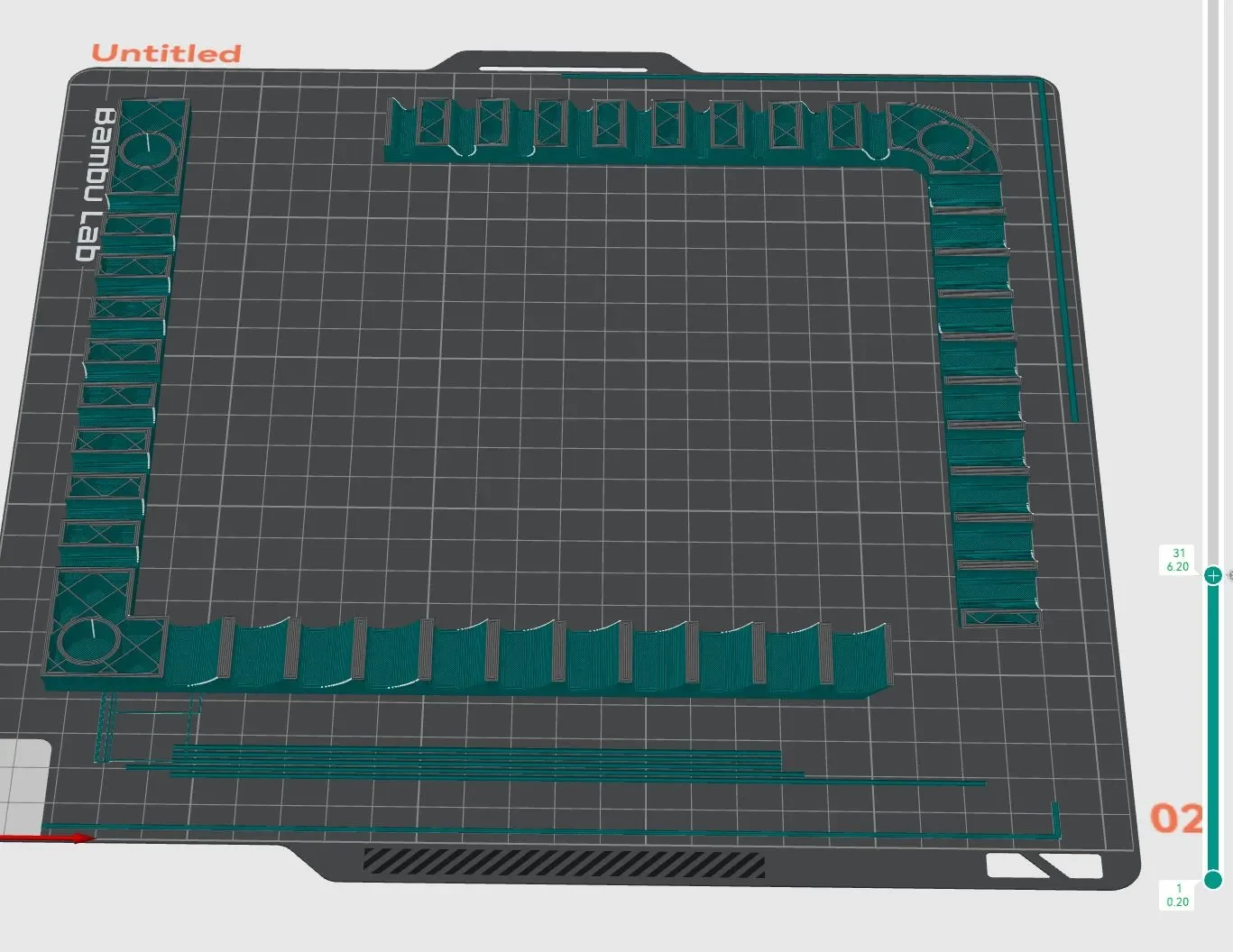

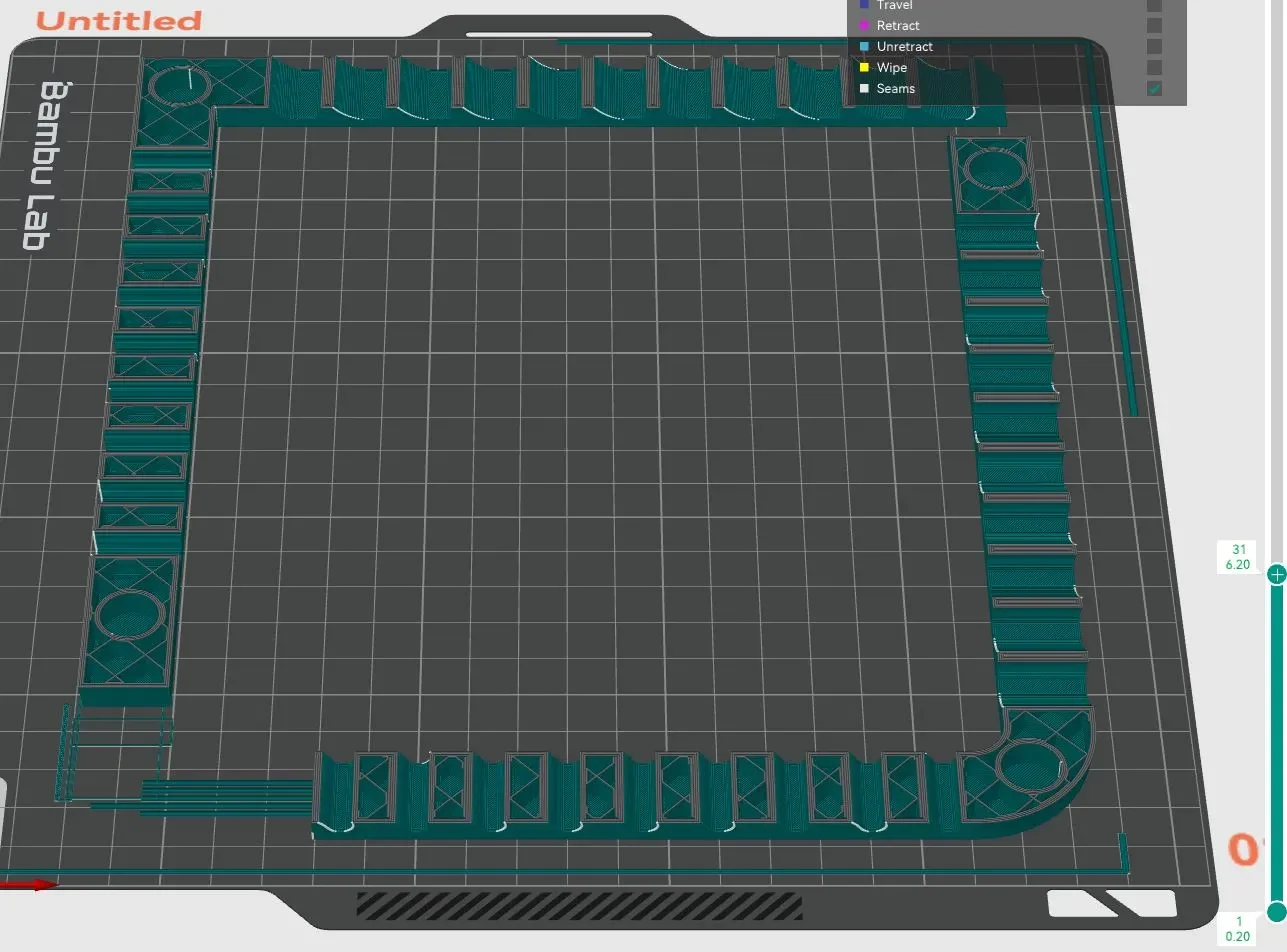

Я напечатал его с высотой слоя 0,2 мм, 3 стенками и заполнением 10%. Я добавил паузу на слое 31, вставил магниты и продолжил печать.
