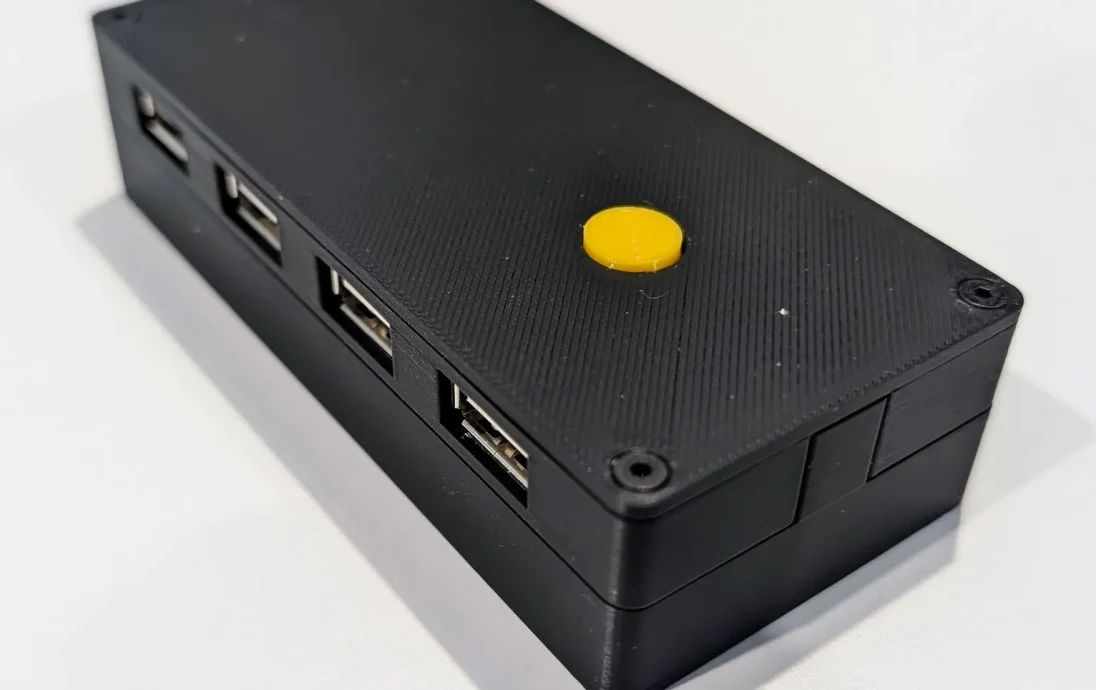

UGREEN - интеллектуальный контроллер ESPHome

Это ремикс мода Wi-Fi Control для UGREEN Switching USB Hub от @kn100.

Хотя первоначальный проект был разработан для версии USB 3.0, я успешно протестировал его с вариантом USB 2.0, поэтому кажется, что размеры печатной платы для вариантов USB 2.0 и USB 3.0 идентичны по своим размерам и монтажным отверстиям.

Я также использовал другой микроконтроллер и компоненты, которые у меня лежали. Не составит труда адаптировать это к любому другому микроконтроллеру, который у вас есть.

Изменения по сравнению с первоначальным дизайном

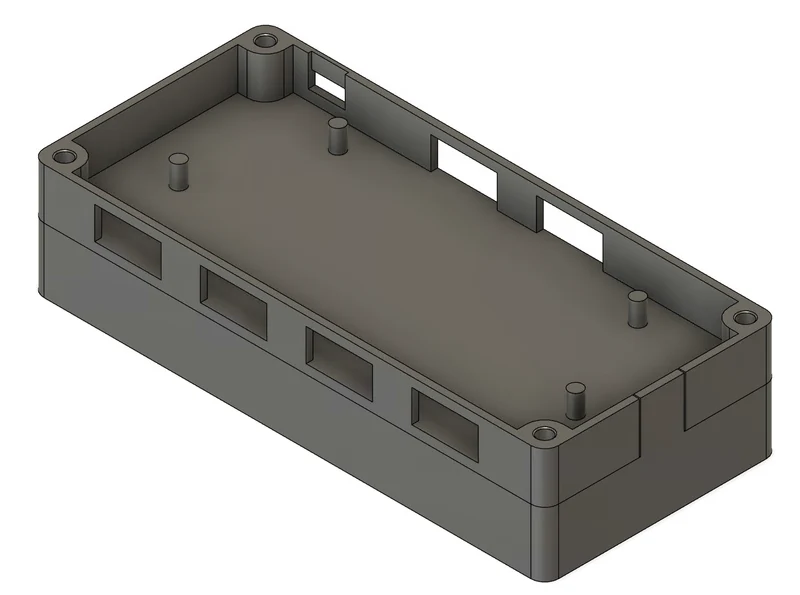

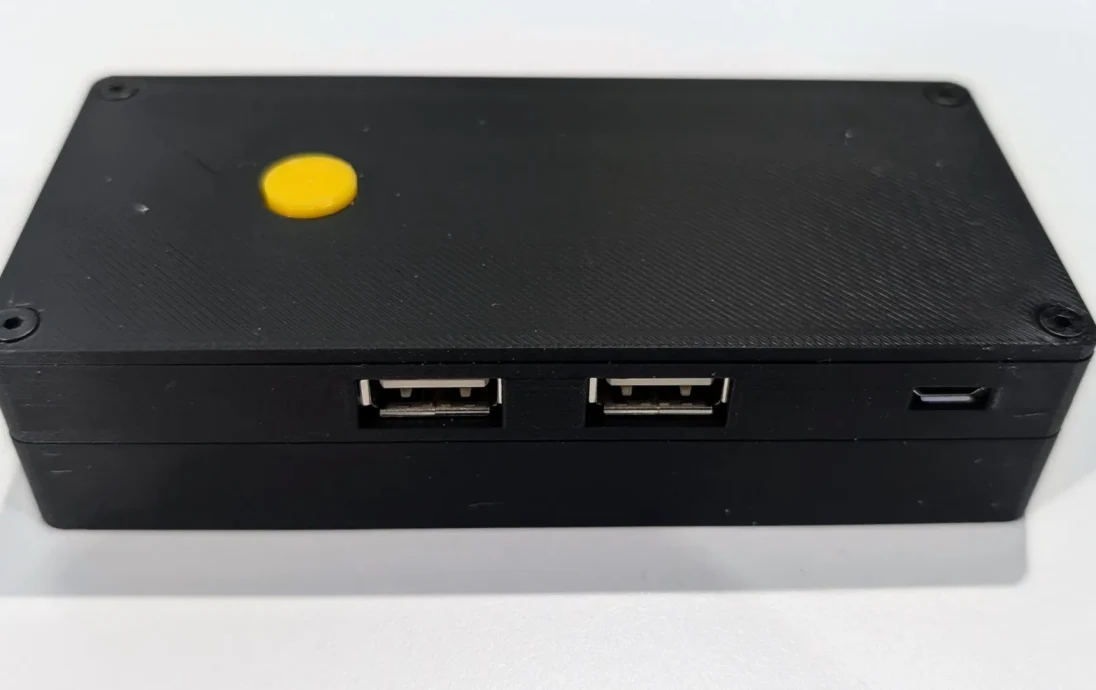

Уменьшилось расстояние между портами USB и корпусом — особенно порт microUSB был недоступен для моих кабелей, поскольку он находился слишком глубоко в корпусе.

Добавлены филе (закругленные углы)

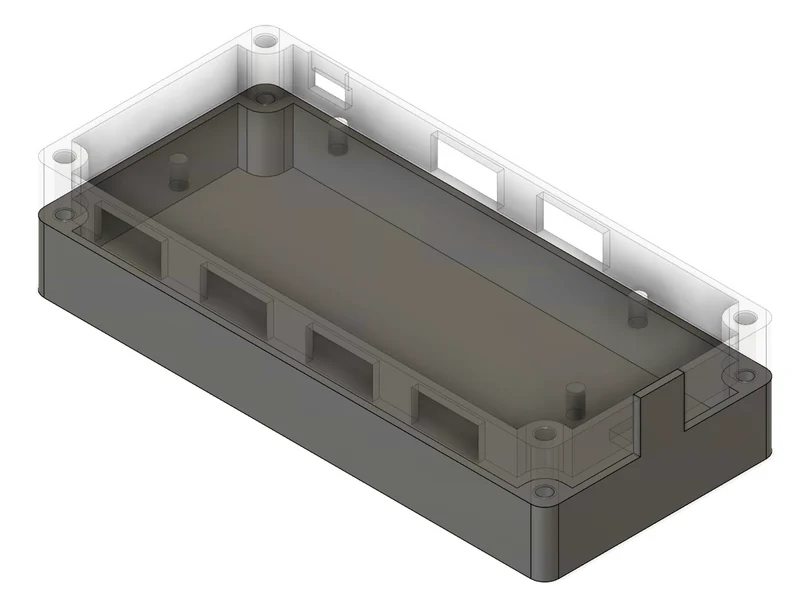

Изменен размер слота для кабелей, сделан он «открытым», поэтому 4-контактный разъем больше не нужен. Закрывается с помощью части корпуса esp.

Заменил винты на винты с потайной головкой М2,5 (4х М2,5х5 и 4х М2,5х20) и вставки (здесь был М2,5 с наружным диаметром 3,5 мм и длиной 2 мм)

Сделал корпус немного шире, чтобы лучше подходить к винтам M2,5 (а углы платы мне пришлось закруглить, чтобы они соответствовали оригинальному дизайну)

Добавлен исходный файл Fusion360 — в основном его можно настраивать с помощью параметров.

Вместо ESP32 использовал ESP8266.

Также использовался SS8050 NPN вместо BC327 PNP.

Различные резисторы

Хотя все это не должно иметь большого значения.

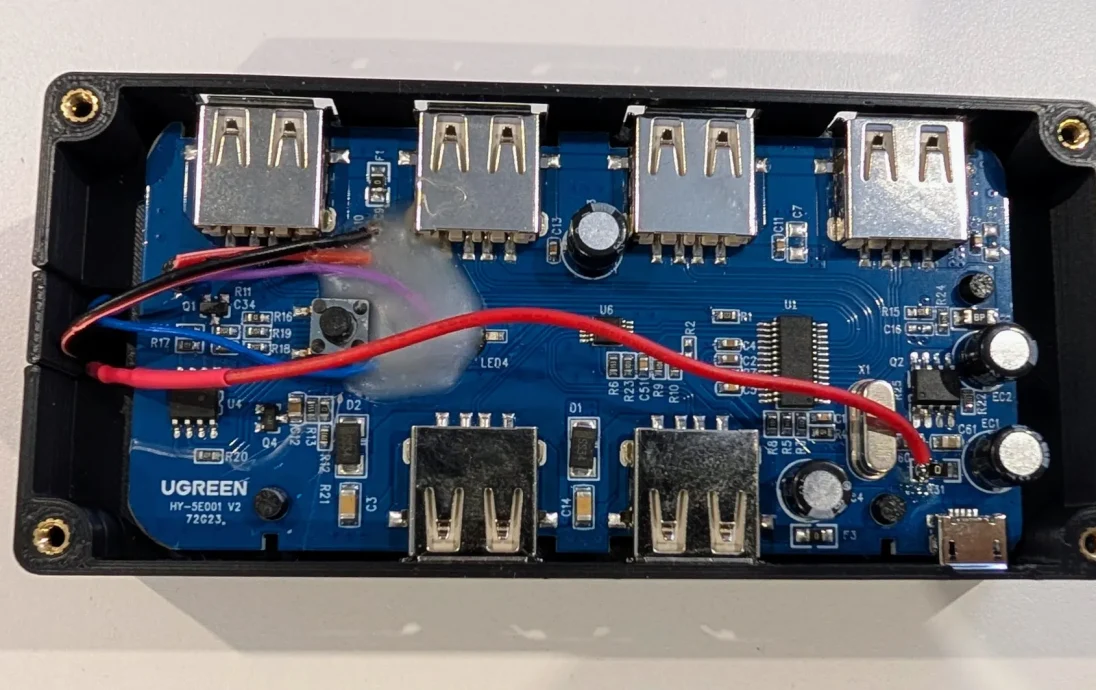

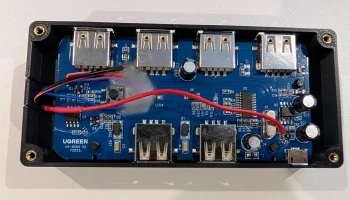

Схема подключения

В этой установке используется Wemos D1 Mini и транзистор SS8050 NPN. Я добавил понижающее сопротивление 10 кОм, чтобы гарантировать, что концентратор не «фантомно переключается» во время з��грузки ESP8266.

Wemos D1 Мини (ESP8266)
+-----------------------+
| [5 В] <---------------|-- (Провод 4) Подключено к резистору 0 Ом (R31)
| [GND] <--------------|-- Основное заземление + транзистор (эмиттер)
| |
| [D6] <---[ R2 ]--+---|-- (Провод 1) Сигнал светодиода через делитель
| 10 тысяч | |
| [ Р1 ]| (R1: 10 кОм к GND)
| |
| [D7] --+--[ R3 ]-----|-- (базовый) Транзистор SS8050
| | 2,2 тыс. |
| [Р_пд] | (R_pd: привязка 10 кОм к GND)
+---------|-------------+
|
+--> (Коллектор) Транзистор к выводу переключателя концентратора
