Магнитный удлинитель двери корпуса Prusa XL......

Вдохновленный магнитным держателем дверцы корпуса Prusa XL от @woelpi, но он был переработан с нуля, чтобы изменить некоторые вещи, которые мне не нравились, и упростить модификацию.

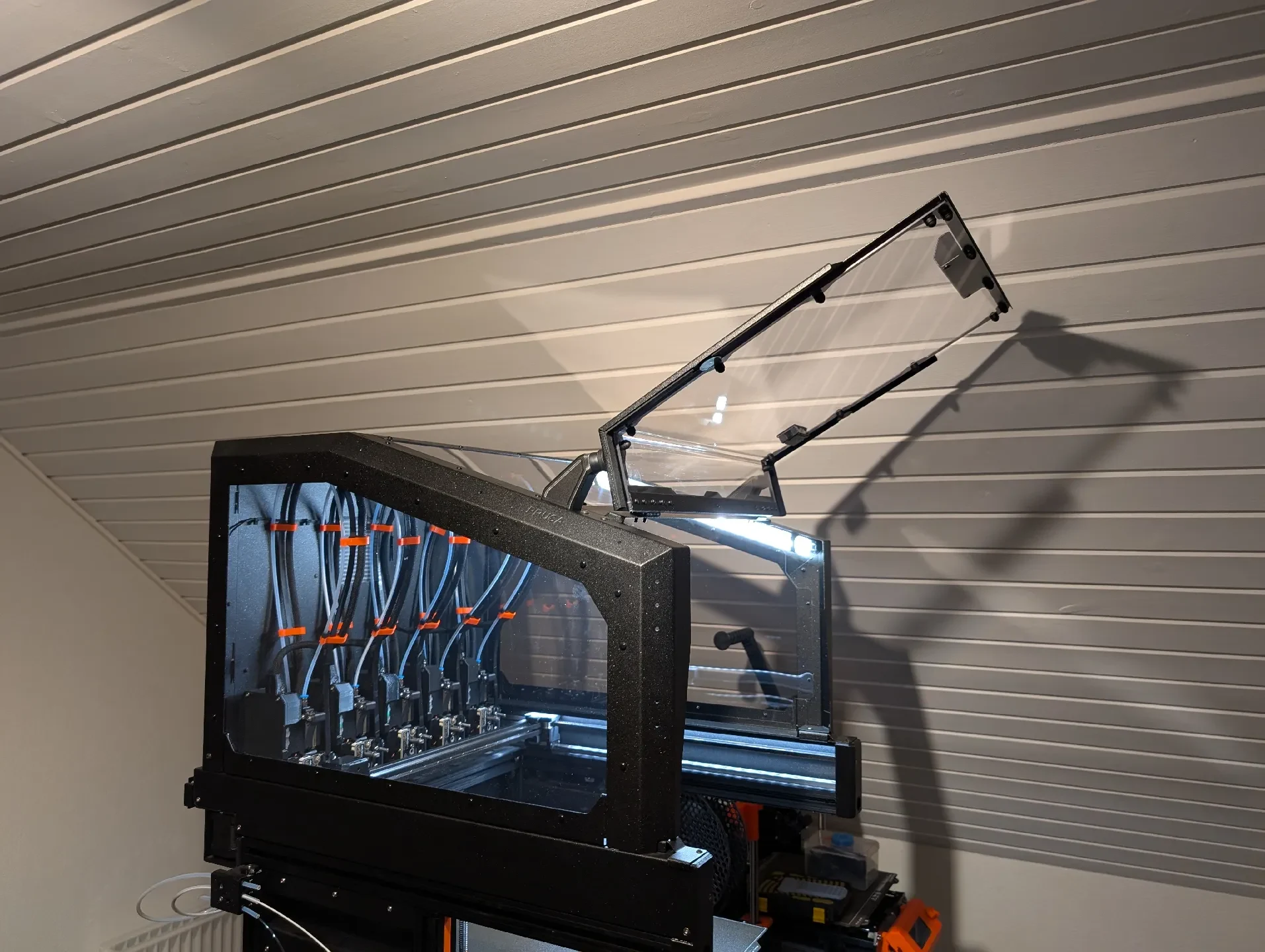

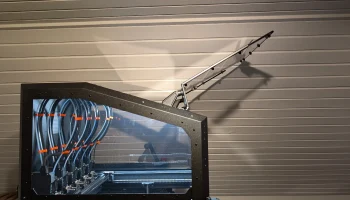

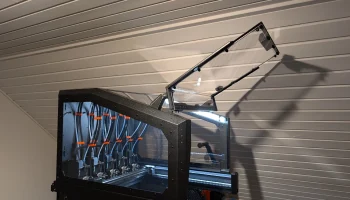

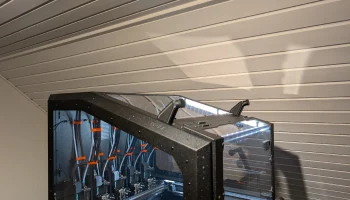

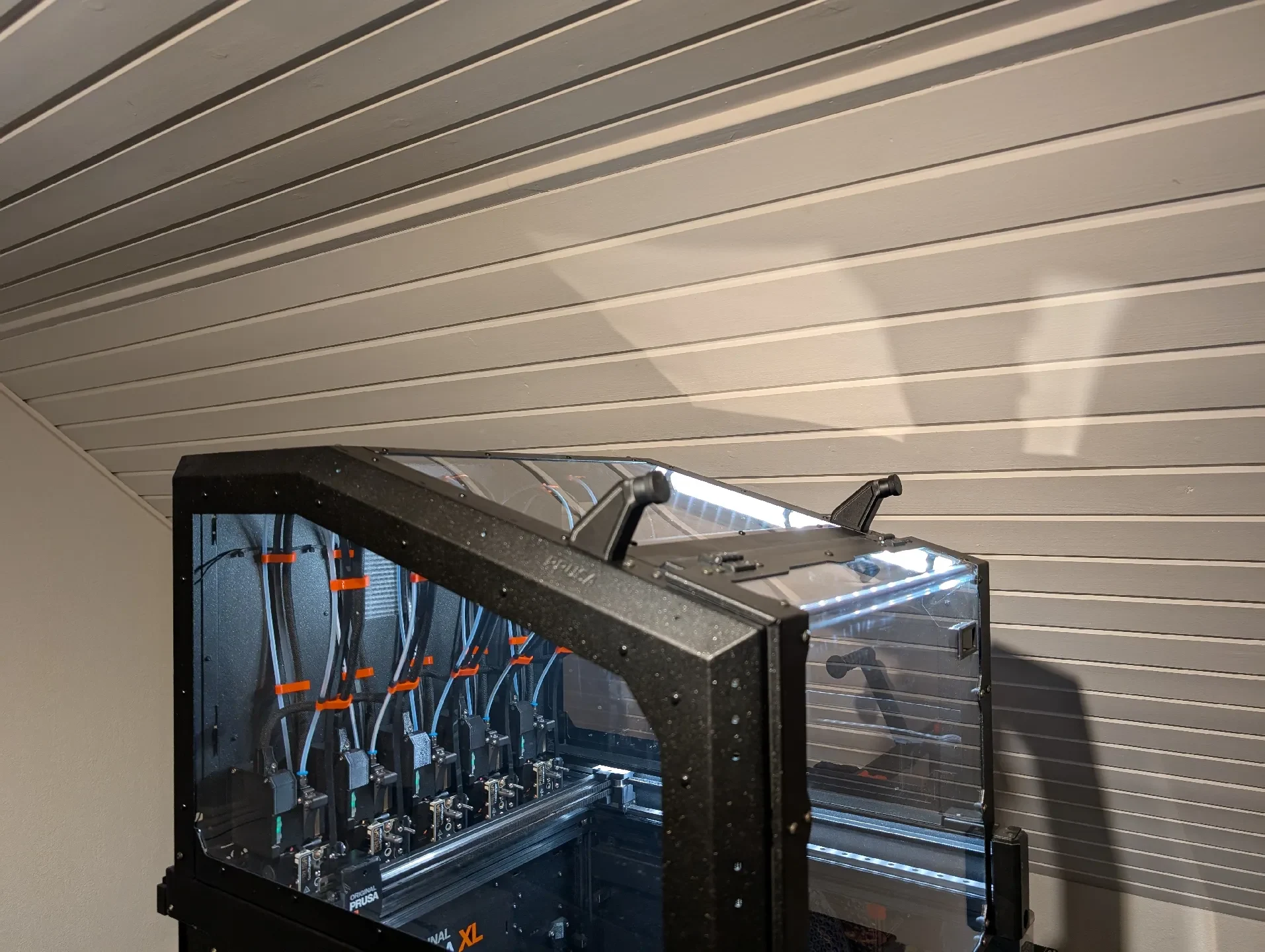

Дверь шкафа Prusa XL требует много вертикального пространства при открытии. В моем случае он ударяется о наклонный потолок, не позволяя ему оставаться открытым самостоятельно.

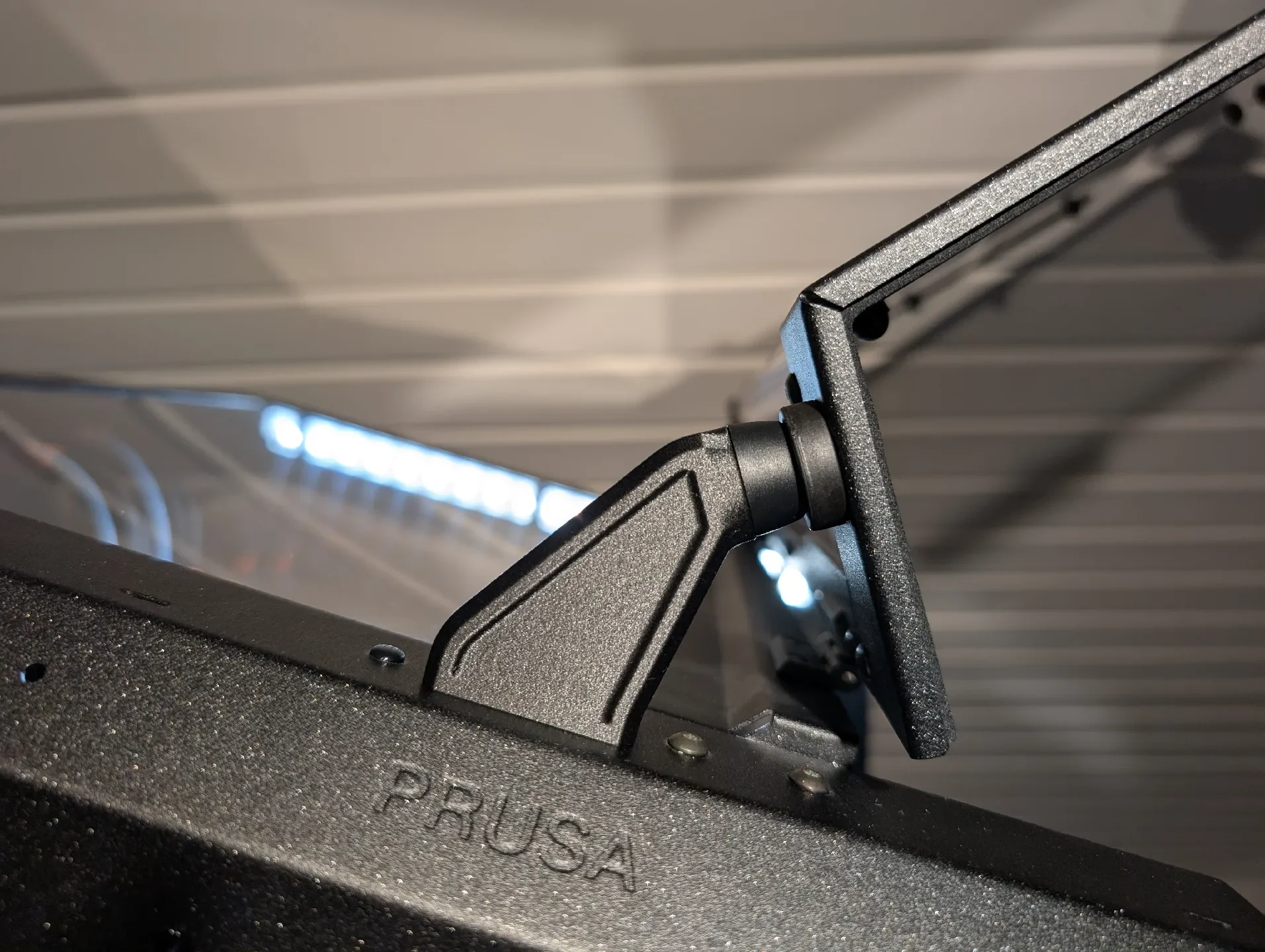

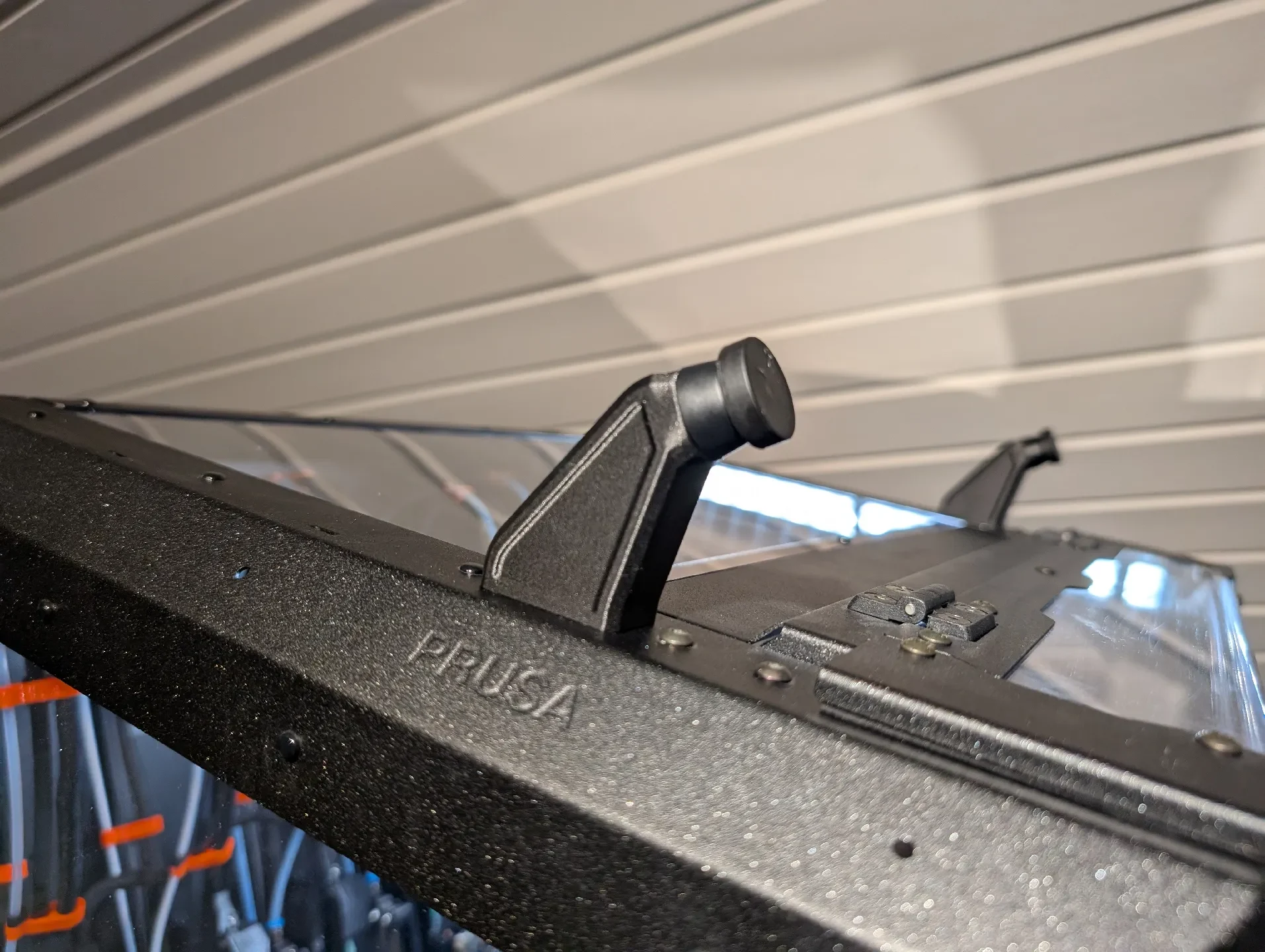

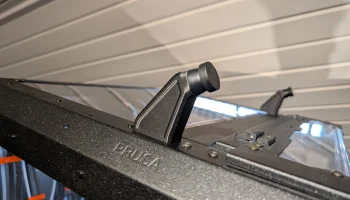

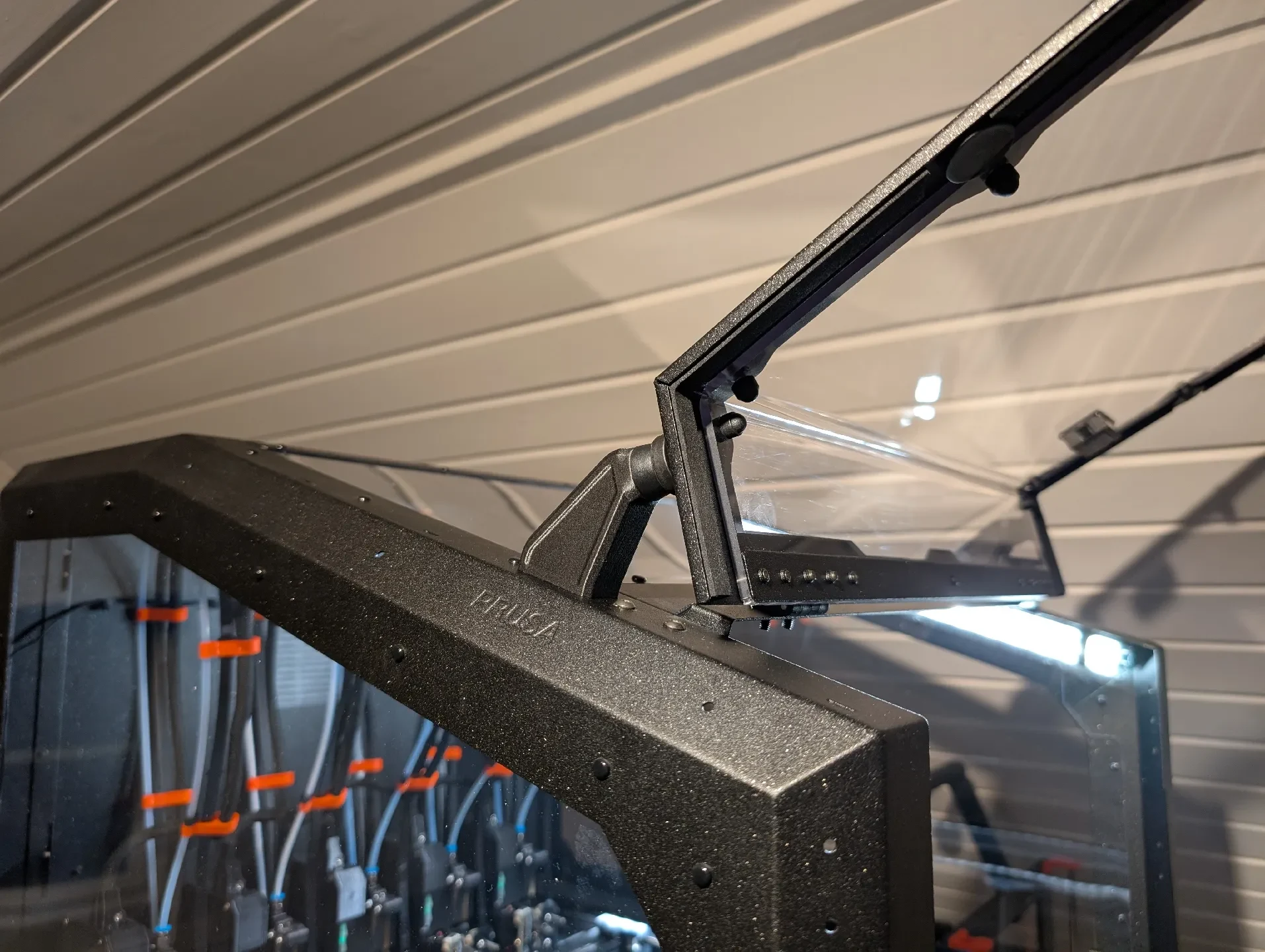

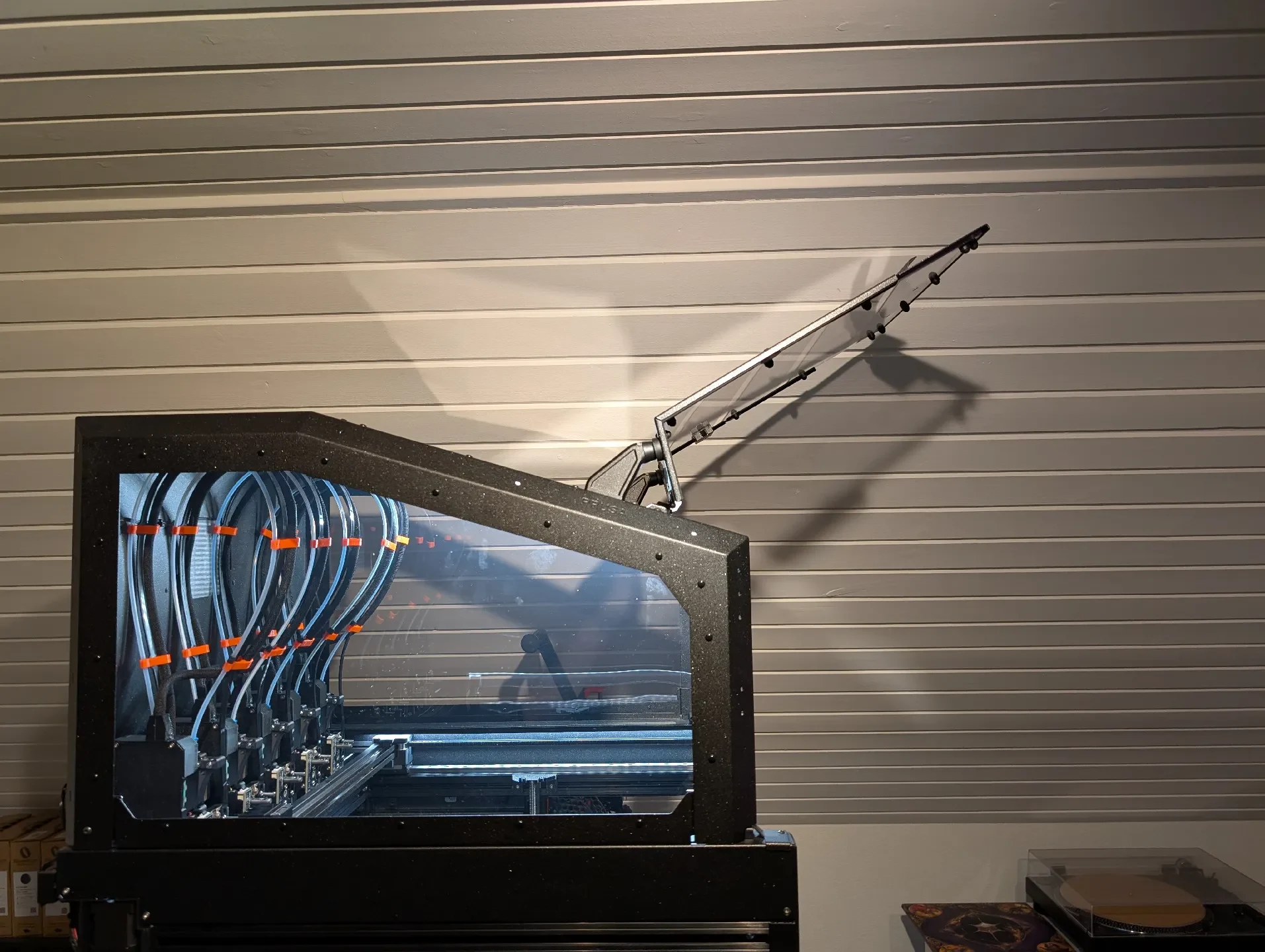

Этот отпечаток берет оригинальный магнитный бампер и перемещает его вверх, чтобы дверь удерживалась открытой под углом 60 ° (короткая часть двери относительно уклона, к которому прикреплена дверь).

Файл Fusion и STEP включен, если вы хотите изменить угол по умолчанию. В файле Fusion есть параметр DoorAngle, который изменяет угол. Некоторые незначительные косметические фаски/скругления могут сломаться при изменении угла, но их легко исправить или их можно игнорировать.

Установка

Вам понадобятся 4 винта M4x8r (или длиннее), но из комплекта корпуса должно хватить их.

Снимите магнитный бампер, защитный бампер и винт M4x16r с обеих сторон корпуса.
Установите детали бампера на новую печатную деталь, вставив M4x16r сзади, затем добавив защитный резиновый бампер и прикрутив магнит.
Удалите винт M4x5r рядом с местом установки магнита на корпусе.
Используйте винты M4x8r, чтобы установить новую печатную деталь, используя отверстия, оставленные оригинальным магнитом, и винт, который вы только что удалили.

Инструкции по печати

Распечатайте модель в той ориентации, в которой она импортирована (два отверстия для винтов соприкасаются со станиной), как минимум с 4 периметрами и заполнением 20 %. Я напечатал свой из углеродного волокна Prusament PETG, но и другие материалы, например PLA, подойдут.
