Витрина Pi 5 дюймов DSI с магнитным креплением......

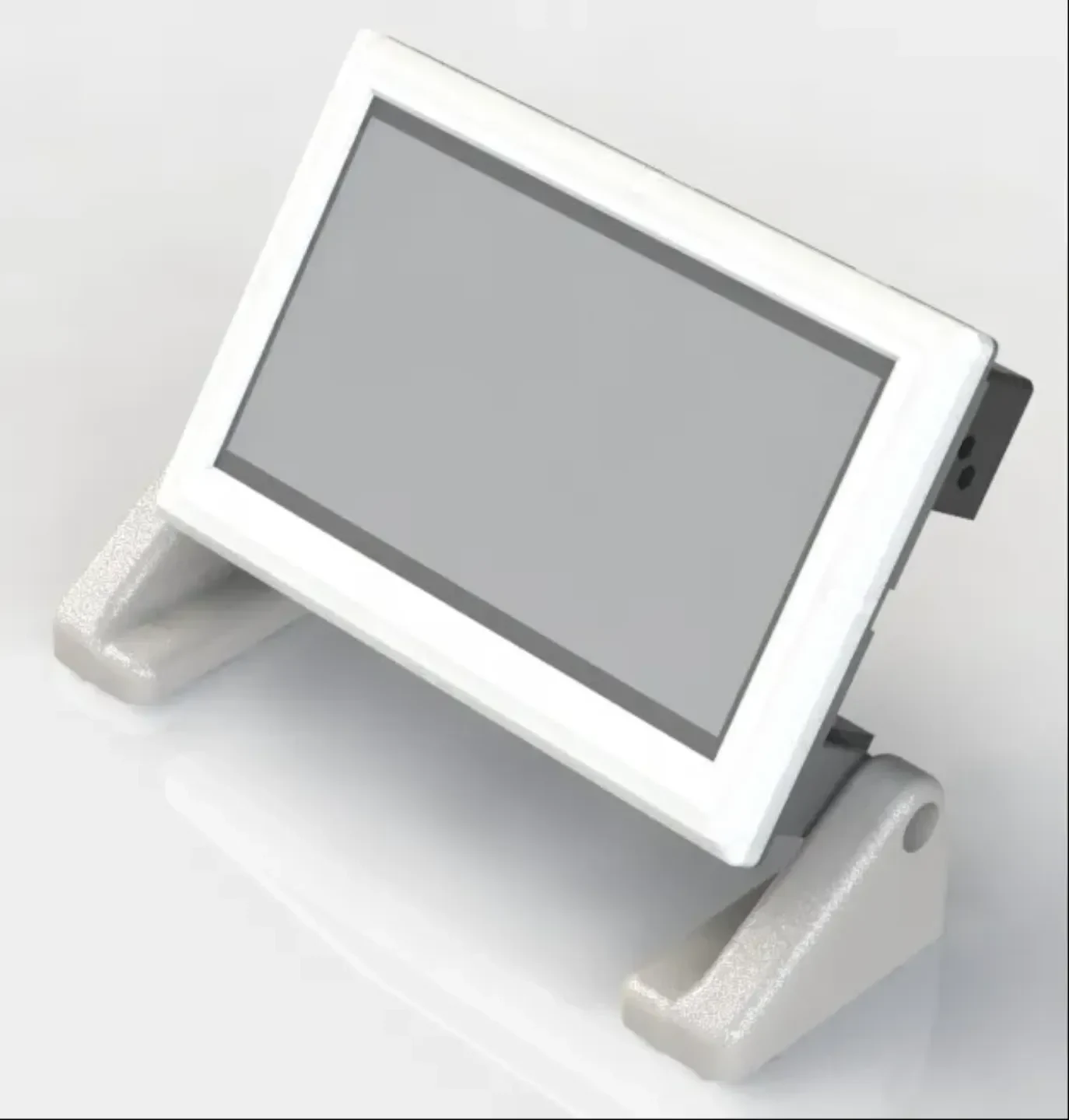

Чехол для Pi3B+ с 5-дюймовым DSI-дисплеем. Может работать с другими моделями Pi, но у меня нет оборудования, чтобы опробовать его.
Необходимое оборудование:

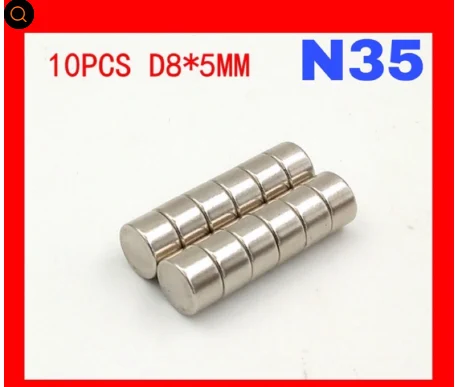

Магниты 6х8х5мм. Вы также можете обойтись четырьмя магнитами.
4 винта M2,5x10 мм или используйте 2 винта из комплекта дисплея в качестве подставки для экрана.
8x Винт Philips M3x6 мм или аналогичный.
2 винта M4x10 мм с гайками, желательно из нейлока или локтайта.
Клей CA/Суперклей
30-мм вентилятор 5 В
Имейте в виду, что в этой модели невозможно использовать порт Ethernet, поскольку там имеется крепление для дисплея.
Инструкции по сборке:
Распечатайте каждую модель. Никаких опор не требуется. Убедитесь, что вы можете сделать мосты шириной не менее 40 мм.

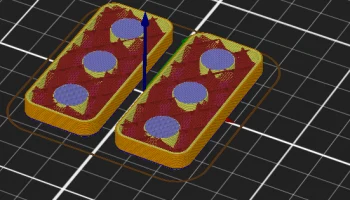

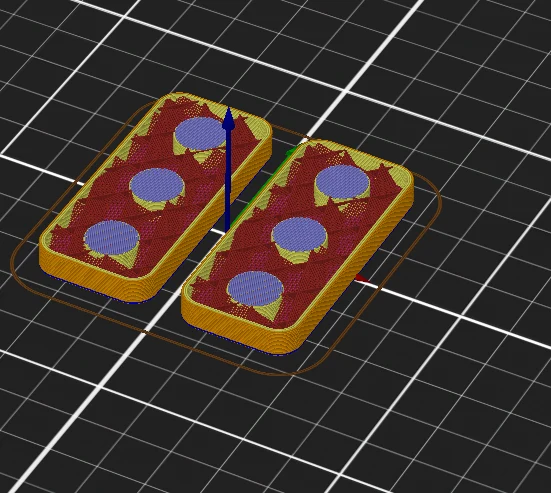

Для кронштейна L&R добавьте отпечаток паузы на слой 18, если используется высота слоя 0,2 мм. Если вы используете другую высоту слоя, обратитесь к изображению. Вам нужно приостановить его, прежде чем он закроет отверстие.

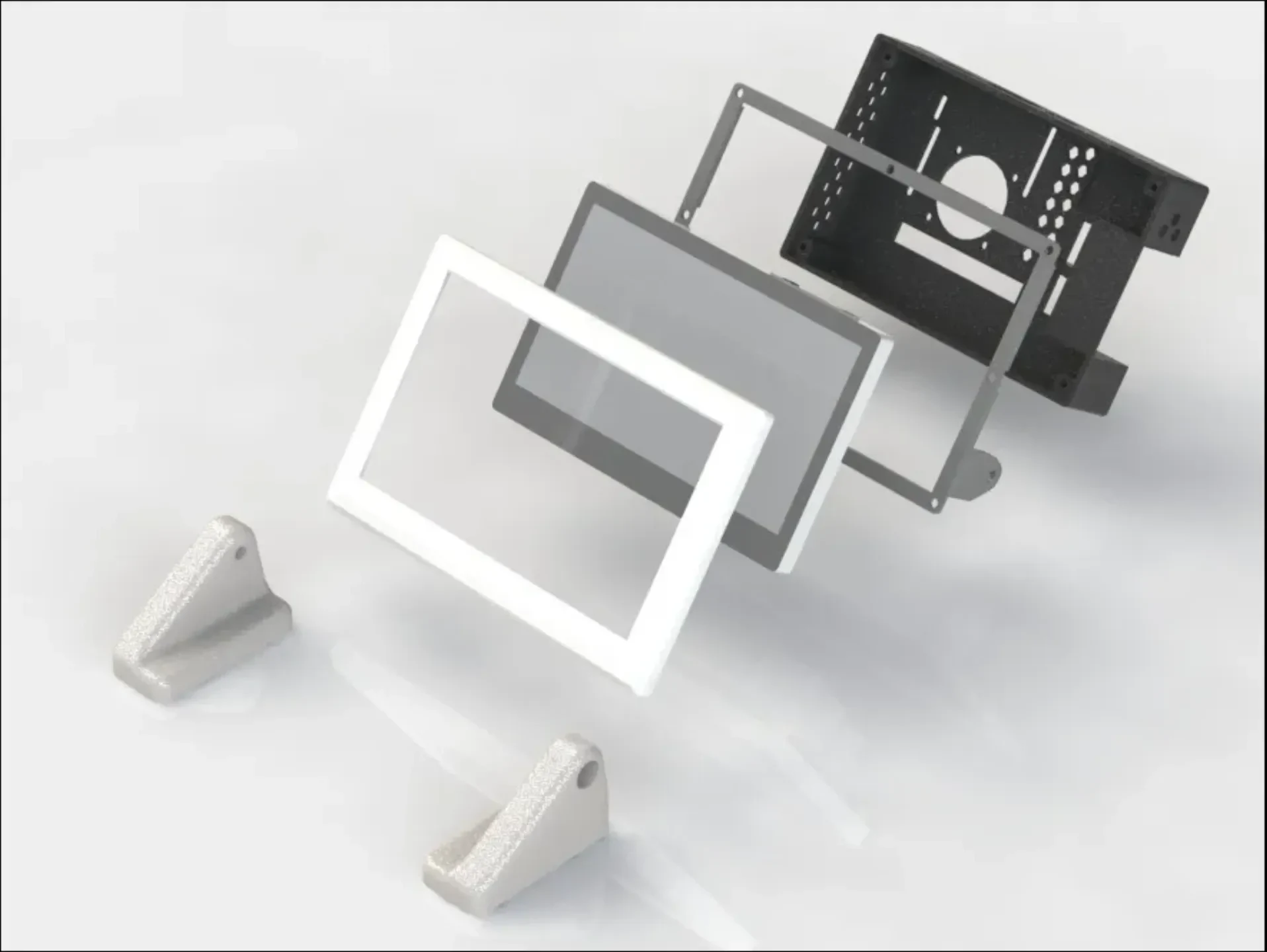

Поместите дисплей с подключенным Pi и кабелем, подключенным к LCD_Front.
Прикрутите LCD_Rear к LCD_Front винтами m3x6 мм.
Вставьте 2 гайки M4 на внутреннюю сторону LCD_Rear. Использование клея CA удержит его на месте во время сборки.
Установите Pi_Cover. Закрепите его винтами М2,5.
Нанесите немного суперклея на кронштейн LCD_Rear к Pi_Cover и добавьте немного по бокам. Достаточно небольшой суммы
Соберите кронштейн L&R с помощью винтов M4x10 мм, и все готово.

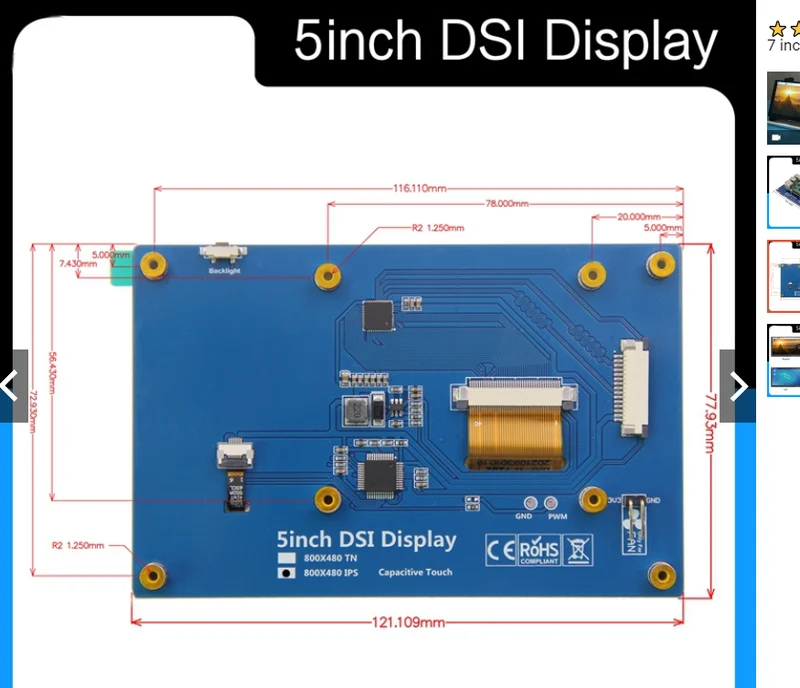

Прилагаем дисплей DSI, который я использовал в этом случае, у вас он может быть другим. Если у вас есть другая модель или предложение по улучшению функций, сообщите мне об этом. Я был бы рад реализовать это.
Причина, по которой я спроектировал корпус заднего ЖК-дисплея и пи как отдельно, а не как единое целое, связана со сложностью печати. Если задняя часть корпуса представляет собой цельную деталь, вам придется печатать с опорами, и вся сборка будет громоздкой. Поэтому я решил склеить их вместе, так как допуск довольно жесткий.
Все детали печатаются с высотой слоя 0,2 мм, всего около 5 часов на моем FLSUN SR.
