Ender 3 S1 Snap-on Gridfinity Base с каплевидными магнитн...

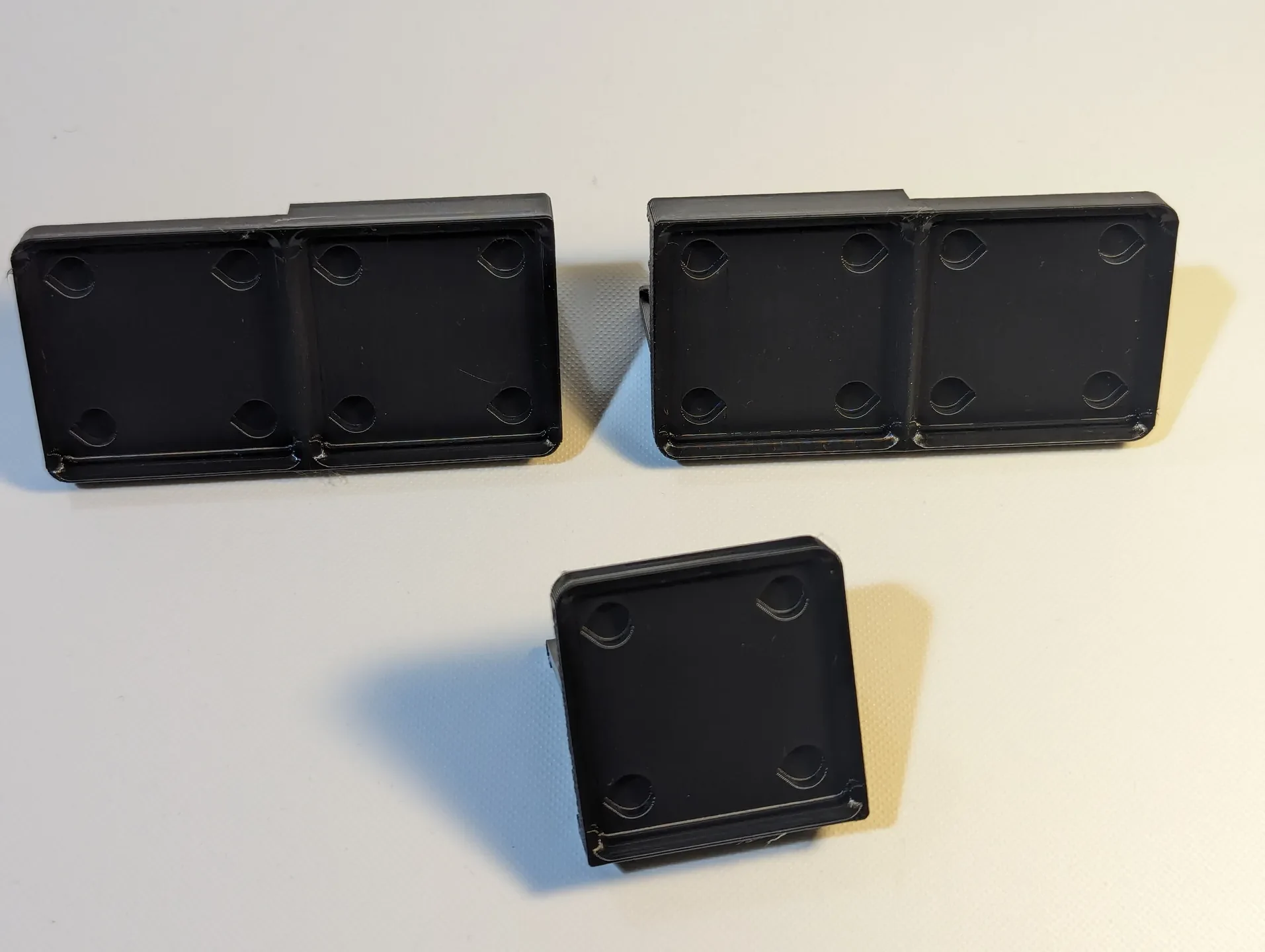

Основание Gridfinity, которое крепится к верхней панели Creality Ender 3 S1 и S1 Pro. Этот ремикс добавляет к исходной модели немного большие отверстия для магнитов каплевидной формы. Это облегчает печать, поскольку выступы сводятся к минимуму благодаря каплевидному выступу.

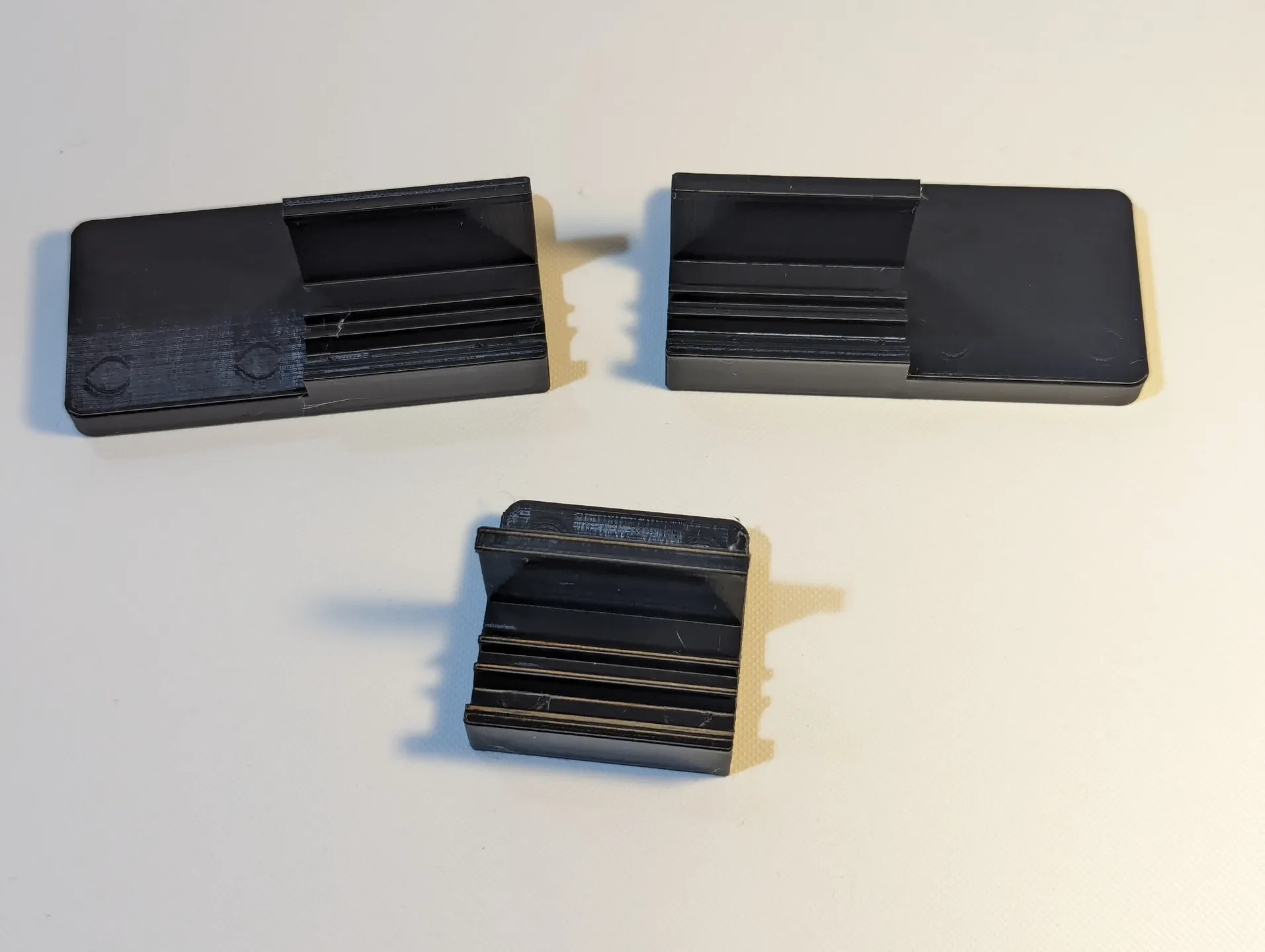

Для модели 2x1 существует как левосторонняя, так и правосторонняя версия. Выберите это в зависимости от того, на какой стороне принтера он будет располагаться: 2x1 захватывает верхн��ю планку только под одним из сегментов, поэтому другой сегмент может висеть поверх конца планки. Если вы собираетесь разместить 2x1 посередине, не имеет значения, какой из них вы выберете.

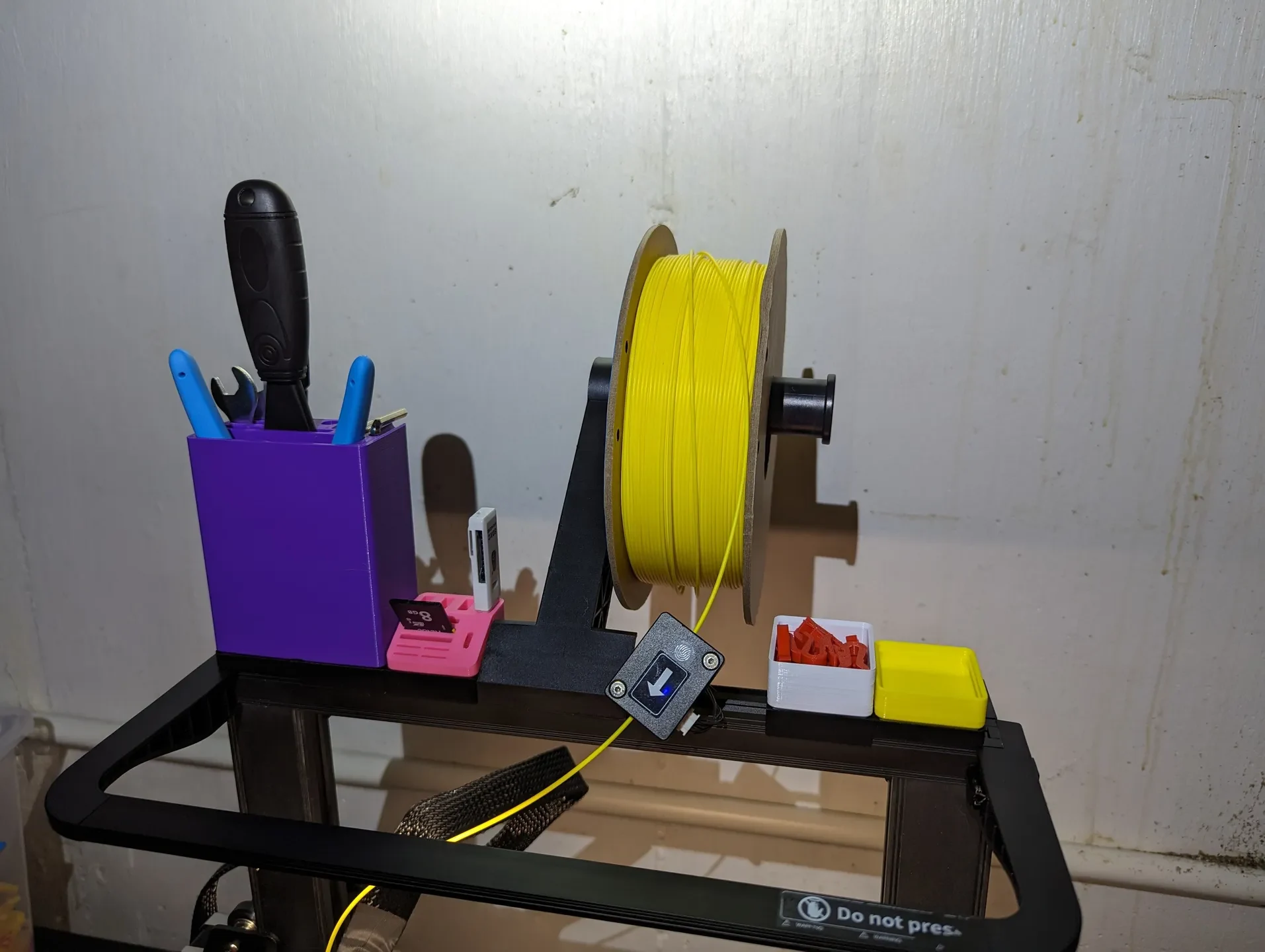

Вы можете разместить два 2x1 (один левый, один правый) и один 1x1 на верхней перекладине вместе с оригинальным держателем нити.

Монтаж

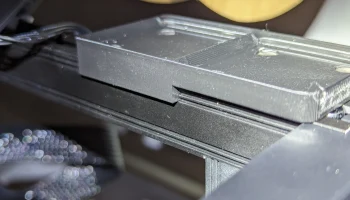

Надевая их, делайте это осторожно! Передняя сторона основания — это часть с коротким рычагом для захвата. На этом захвате есть два зубца, которые совпадают с углублениями на стержне. Сначала убедитесь, что они совпадают, прежде чем нажимать на него, чтобы он защелкнулся на месте. Подробности смотрите на последней картинке здесь.

Если вы неправильно выровняете основание, более длинный задний захват может в конечном итоге слишком сильно схватить штангу, и основание застрянет на месте. Если это произойдет, вы увидите, что длинный задний захват будет торчать из-за перекладины. Используйте молоток и отвертку, чтобы постучать по нему, и он должен отклеиться.

Что касается правой стороны, будьте осторожны с кабелями освещения и датчика нити накаливания. Световой кабель особенно находится в крайнем правом конце перекладины, поэтому, если вы попытаетесь продвинуть основание до самого правого края, вы можете в конечном итоге раздавить этот кабель.

На фото принт

Отпечатки на изображениях были сделаны на Ender 3 S1 Pro с заполнением гироида 20% и высотой слоя 0,2 мм. Все они являются нитями Inland PLA+.

Контейнеры сверху созданы не мной, но если вам нужны какие-либо из них, вот они:

Держатель инструментов принтера — это файл с именем «Набор инструментов» из проекта Grizzie17 «Gridfinity Refined (��нструменты принтера)».
Держатель USB и SD-карт взят из USB-держателя Gridfinity от Neven3D.
Бины взяты из генератора бинов Gridfinity Джеруна Боуэнса.
В контейнерах лежат простые в использовании универсальные двухнитевые зажимы VVPix.
Код

Файлы OpenSCAD для этого доступны здесь: https://gitea.bgenc.net/kaan/3D-prints/src/branch/main/Gridfinity/EnderTopBarBase.

На самом деле его нельзя настраивать, поэтому я не включил сюда файл SCAD, но вы можете проверить его для справки. Каплевидная форма взята из этого крутого параметрического модуля каплевидной формы: https://www.thingiverse.com/thing:3457.
