Генератор отрицательного объема со встроенными магнитами ...

В файлах представлены 12 наиболее распространенных отверстий размера магнитов (заподлицо и встроенных).

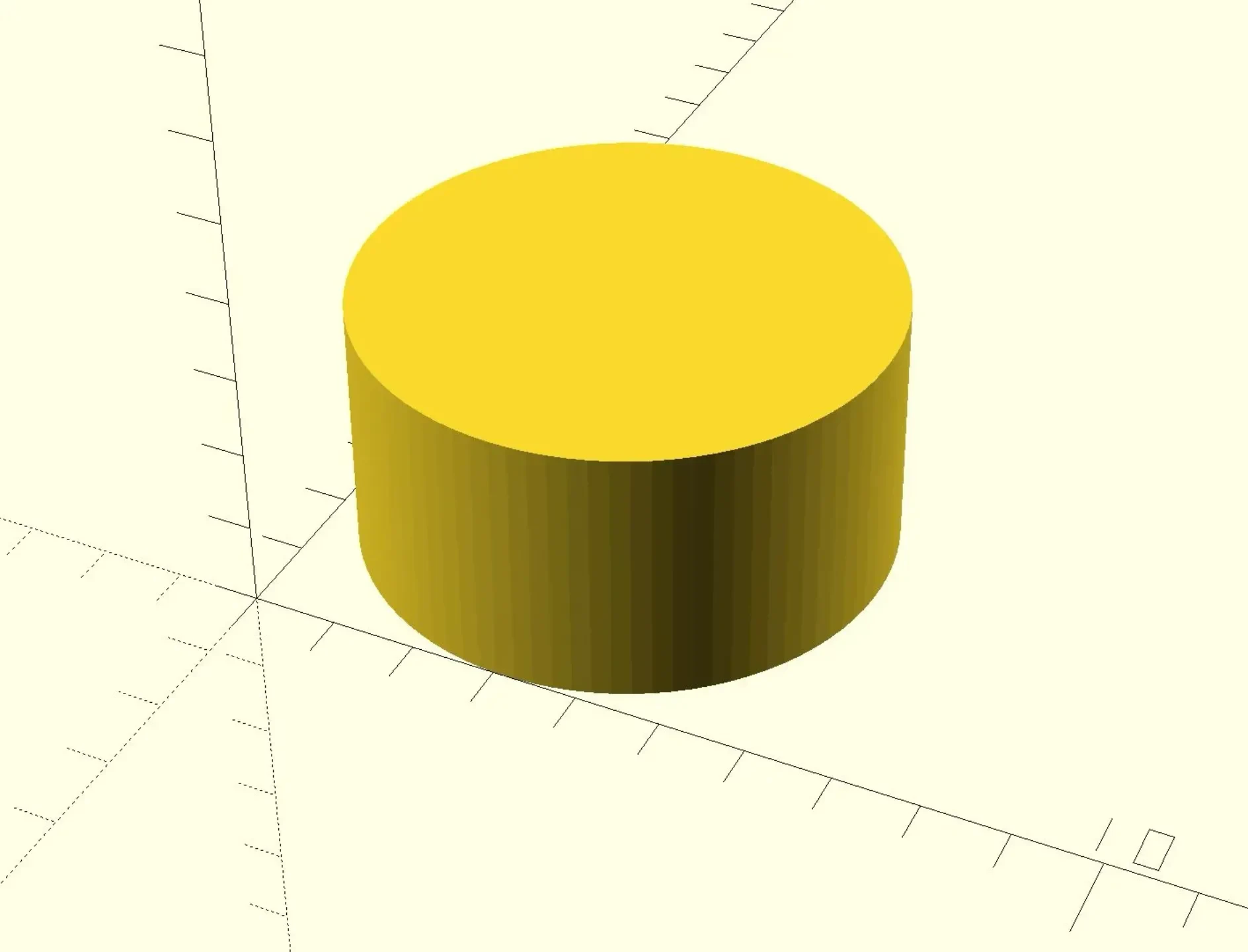

Эти пустоты создаются с помощью сценария OpenSCAD, который создает цилиндрические отверстия, которые будут использоваться для создания отрицательного пространства в вашей модели, которое соответствует цилиндрическому магниту, чтобы сделать ваш 3D-напечатанный объект магнитным. В PrusaSlicer есть возможность «Добавить отрицательный объем» к существующему объекту. Может работать с другими слайсерами.

Внешний магнит

После печати нанесите в образовавшееся отверстие немного суперклея и вставьте в него магнит.

**дайте клею полностью высохнуть** (клей CA может вызвать появление белых отложений)

Объект теперь будет прилипать к железным предметам и поверхностям.

Полученное отверстие имеет допуск, немного превышающий фактические размеры магнита, чтобы обеспечить правильное прилегание к печатной детали.

Пример списка магнитов, доступных на Amazon.

Встроенный магнит (-embed-) в имени файла ниже

Если в сценарии OpenSCAD указано смещение высоты по оси Z, отверстие магнита будет смещено «вверх» (от печатной платформы) внутри модели, а не на внешнем (нижнем крае среза). Используйте функцию «паузы» слайсера, чтобы остановить печать (остановиться на (пере��) слое, который окружает магниты), вставить магниты, а затем возобновить печать.

PrusaSlicer (Пауза) Инструкции

(после добавления отрицательного объема к объекту нажмите Ctrl-6, чтобы войти в режим предварительного просмотра.

Двигайте стрелки (в правой части окна) вверх и вниз, чтобы найти слой, который будет рисовать «крышку» над магнитами. Пока этот слой выбран, щелкните правой кнопкой мыши оран��евый знак плюса и выберите «Добавить печать с паузой (M601)».

Нарезайте как обычно.

Распечатать инструкции

Скачать. Вставьте .STL как отрицательный том в PrusaSlicer. Разрежьте свой объект. Распечатать.

Резюме

Генератор отверстий для создания цилиндрическо��о отверстия для магнита в вашей модели. Может быть установлен заподлицо с печатной платформой или внутри модели (используйте паузу печати PrusaSlicer, чтобы приостановить печать, вставьте магнит и продолжите печать).

Как я это разработал

Разработан с нуля в OpenSCAD. Если вам нужна работа по индивидуальному дизайну/моделированию, напишите мне, чтобы запросить ценовое предложение. Ценные предложения по улучшению от SteveS42.
