Селектор Prusa MMU2 с магнитным окошком FINDA (упрощенная...

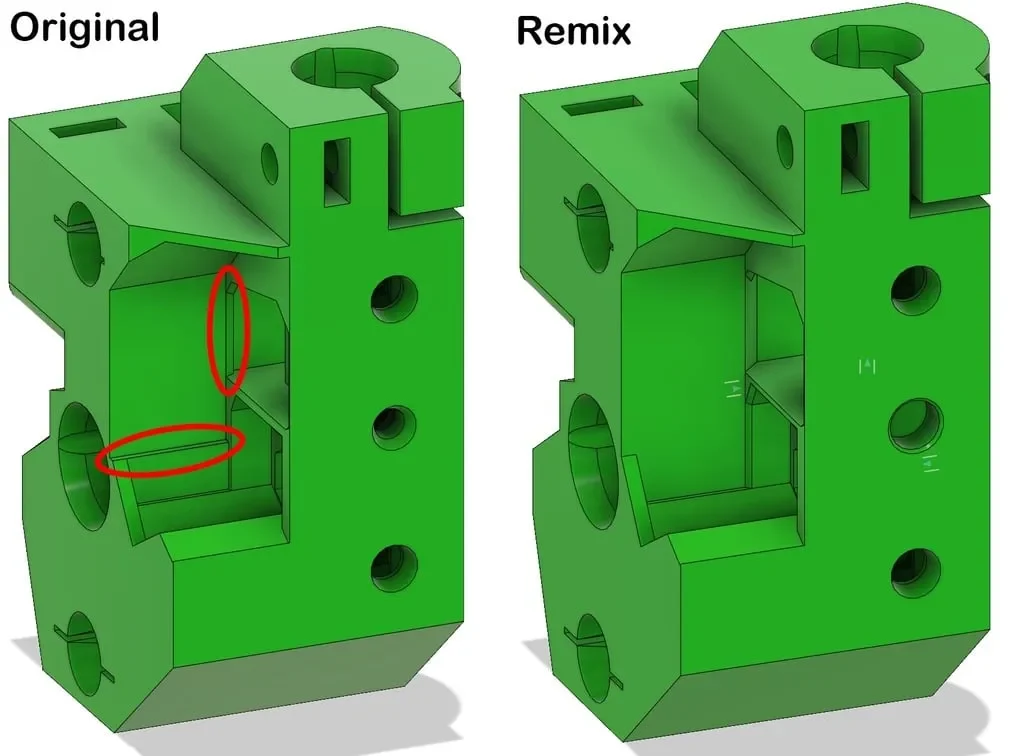

Я скорректировал геометрию селектора, чтобы мост со стороны окна/полости было немного легче печатать, устранив ступенчатую часть и отрегулировав угол внутри полости (см. фото). Я также отредактировал небольшую область, которая иногда не печаталась, потому что стенка между полостью и местом соединения гайки POM была слишком тонкой.
Все еще есть некоторые небольшие проблемы с перемычками в месте вставки шестигранной гайки в нижнюю часть полости (из исходной модели), но я не хотел слишком сильно возиться с геометрией.

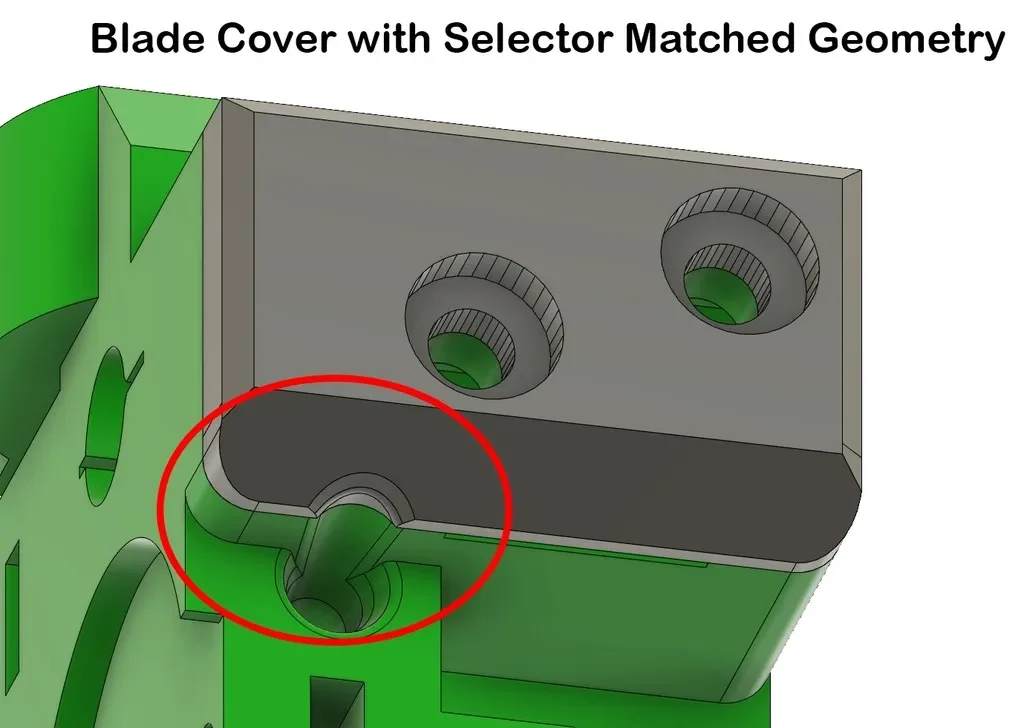

Я также создал крышку лезвия, соответствующую геометрии селектора. Я не смог найти нить с такими же закругленными краями или профилем отверстий, куда входит нить. Я не использую лезвие, но мне хотелось, чтобы крышка завершала путь селектора.
MMU2SelectorMagnetWindow.stl: используется стандартная передняя крышка, поставляемая PRUSA, с разъемом Festo.
Selector_Magnet_Window_PC10Passthrough.stl: используется передняя обложка, доступная в комплекте с этой вещью, использующей PC4-10 (https://www.thingiverse.com/thing:3384288).
BladeCoverV2 подходит для обоих.
ОБНОВЛЕНИЕ от 02.07.19: Я добавил вторую версию селектора, который использует PC4-M10 в качестве проходного канала на исходящей стороне MMU2, чтобы еще больше укоротить и устранить области, в которых может захватываться нить. Как и в оригинале (следуйте инструкциям), перед испол��зованием вам нужно будет высверлить дополнительный материал, используемый для создания лучшего моста. Распечатайте обложку с резьбой PC4-M10 из оригинальной вещи здесь: https://www.thingiverse.com/thing:3384288 Я использую этот селектор с большим успехом, но возможность объединить этот проход с окном должна еще больше повысить надежность. Я также предпочитаю PC4-10, потому что после всех поисков неисправностей разъемы PRUSA Festo изнашивались и больше не хватались. Это обеспечивает гораздо более дешевое решение для замены.
Настройки печати
Бренд принтера:
Пруса
Принтер:
И3 МК3С
Плоты:
Нет
Поддерживает:
Нет
Примечания:

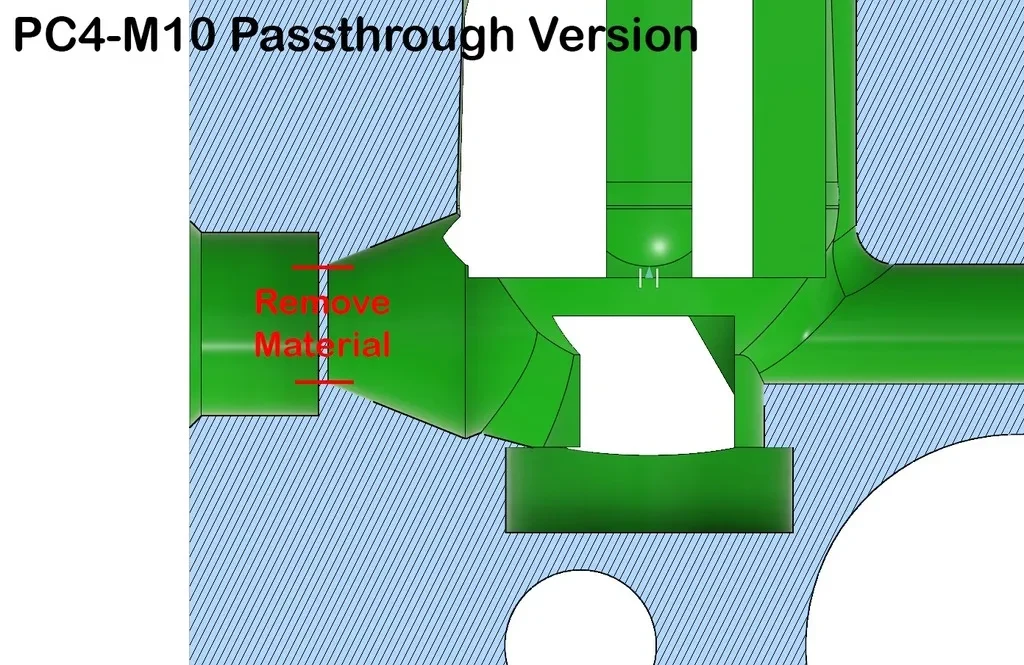

Следует печатать без поддержки, если ваш принтер может хорошо соединяться. После печати версии PC4-M10 потребуется удалить часть материала, см. фото. Для версии PC4-M10 потребуется крышка с резьбой от оригинальной Thing, подробности указаны выше.
Категория: Запчасти для 3D-принтеров
