Магнитная крышка желоба Bambu Lab, система управления фек...

Обновление от 11 июля 2023 г.:

Прошел год с тех пор, как я разработал PMS (систему управления фекалиями) для принтеров Bambu Lab. Так много всего изменилось и так много развилось в нашем подходе к нарезке и печати. Я делаю обновление, а также представляю еще один способ сбора фекалий принтера.

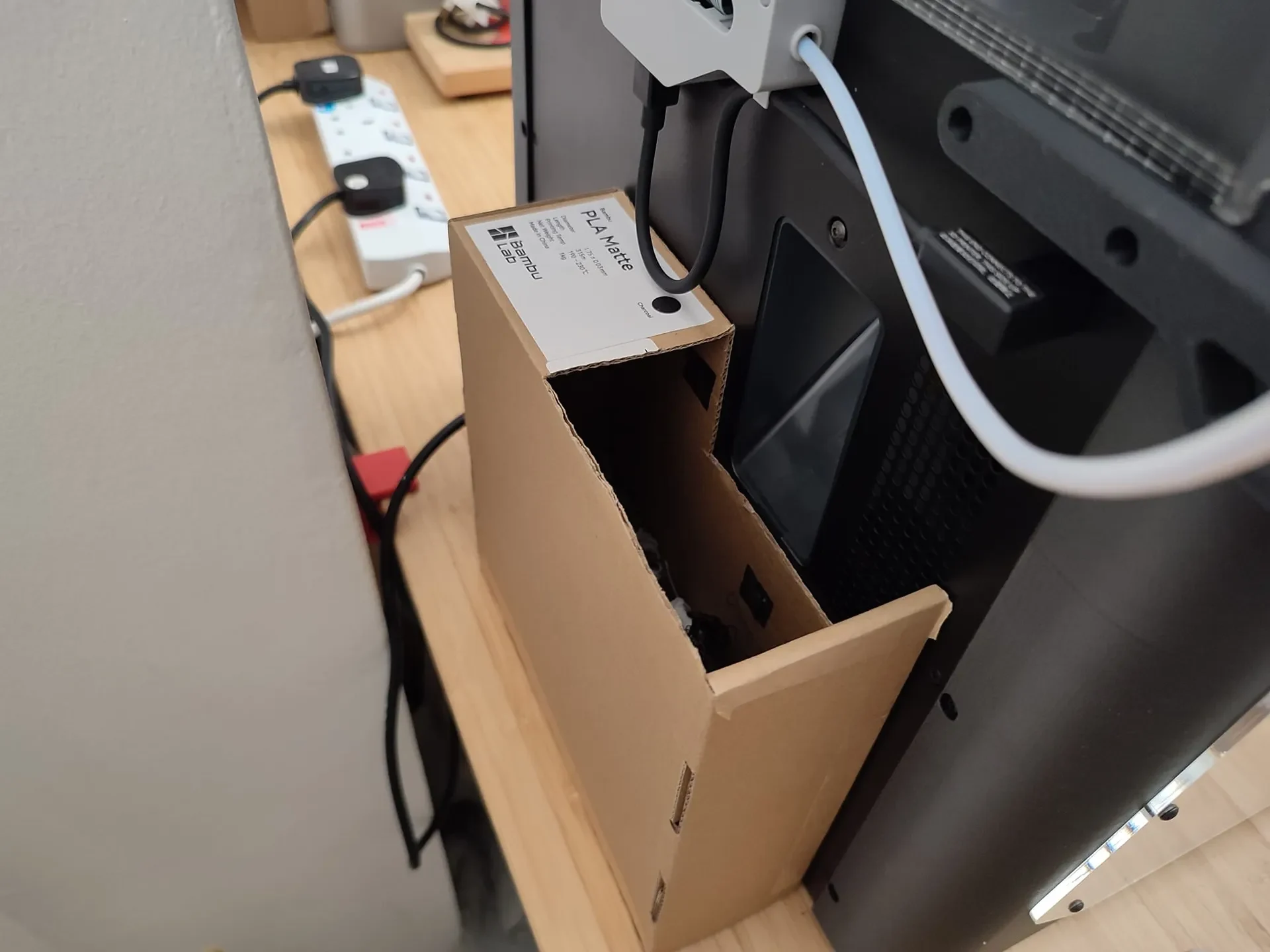

Путь переработки ♻

Хотя я рад, что мой дизайн будет загружен, распечатан и использован, мне не нравится тот факт, что будет израсходовано 150-300 г нити, тогда как простая модификация картонной коробки с нитью может выполнить эту работу. Если большая часть материала, который вы печатаете, не выплескивается, как в бутылку быстрого слабительного, вместо этого вы можете попробовать этот мод.

Если вам понравился этот мод, вы можете помочь двумя способами:

Поставьте лайк этому проекту и загрузите Bambu Cube V2 stl в разделе загрузок, чтобы этот проект оставался ��а вершине списка поиска, чтобы другие могли легко его найти.
Опубликуйте фотографию контейнера для переработанных фекалий, чтобы показать другим, что это можно сделать.

Большое спасибо.

спецификация
Картонная коробка с нитью
Лента
Магнит х2

Если вам все еще нужна печатная система управления фекалиями, файлы теперь объединены в проект 3mf. Так что это может быть универсальный магазин с точки зрения загрузок. Я сделал некоторые настройки, но измените их по своему усмотрению.

Введение

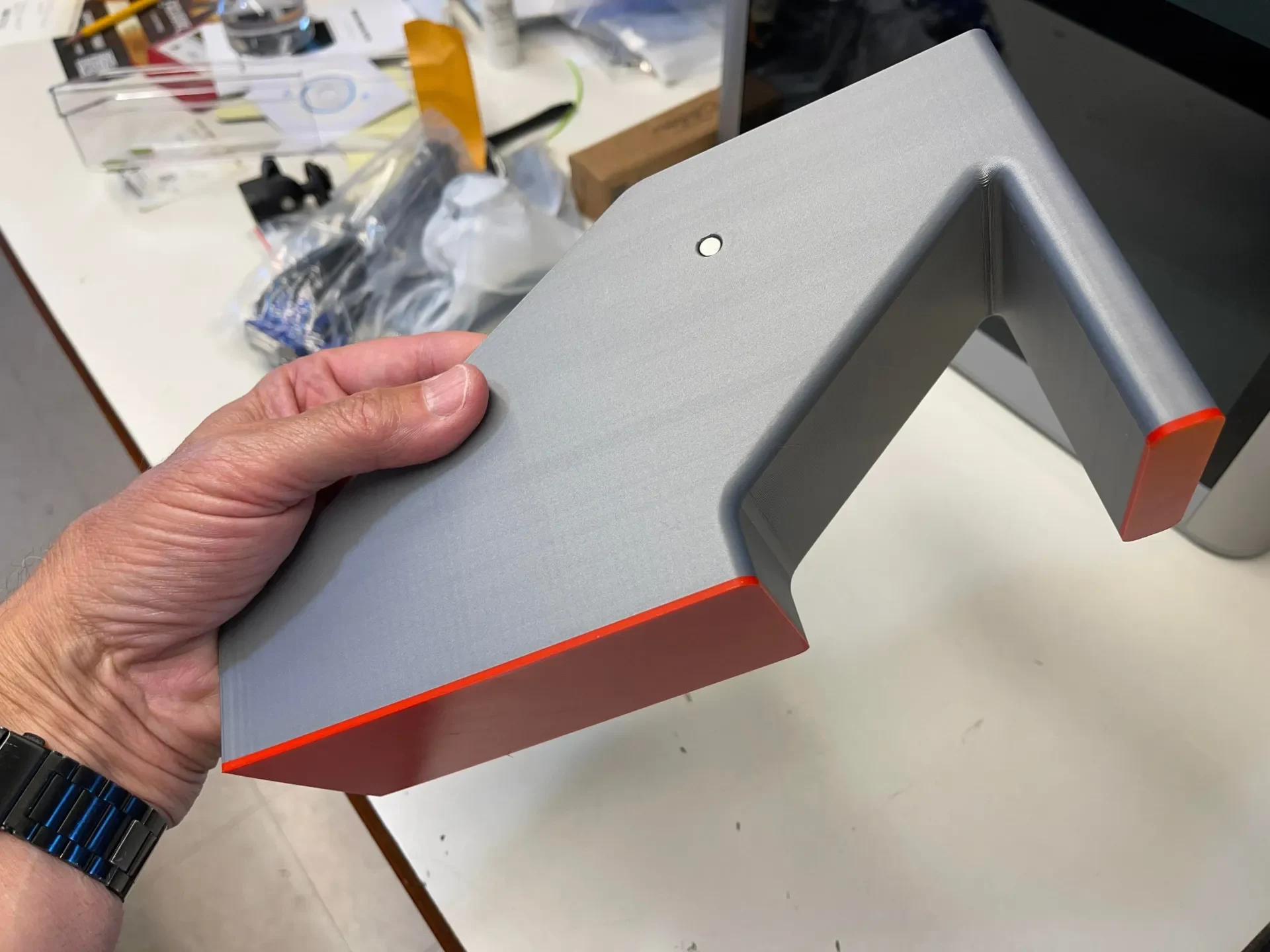

Крышка желоба для принтеров Bambu Lab, позволяющая контролировать испражнения нитей. Для этого требуются 2 цвета и опорная нить W. Я загрузил файл 3mf с настройками, которые я нарезал с помощью Bambu Studio. Вам нужно будет определить ориентацию катушки с нитью в соответствии с вашим AMS в слайсере Bambu.

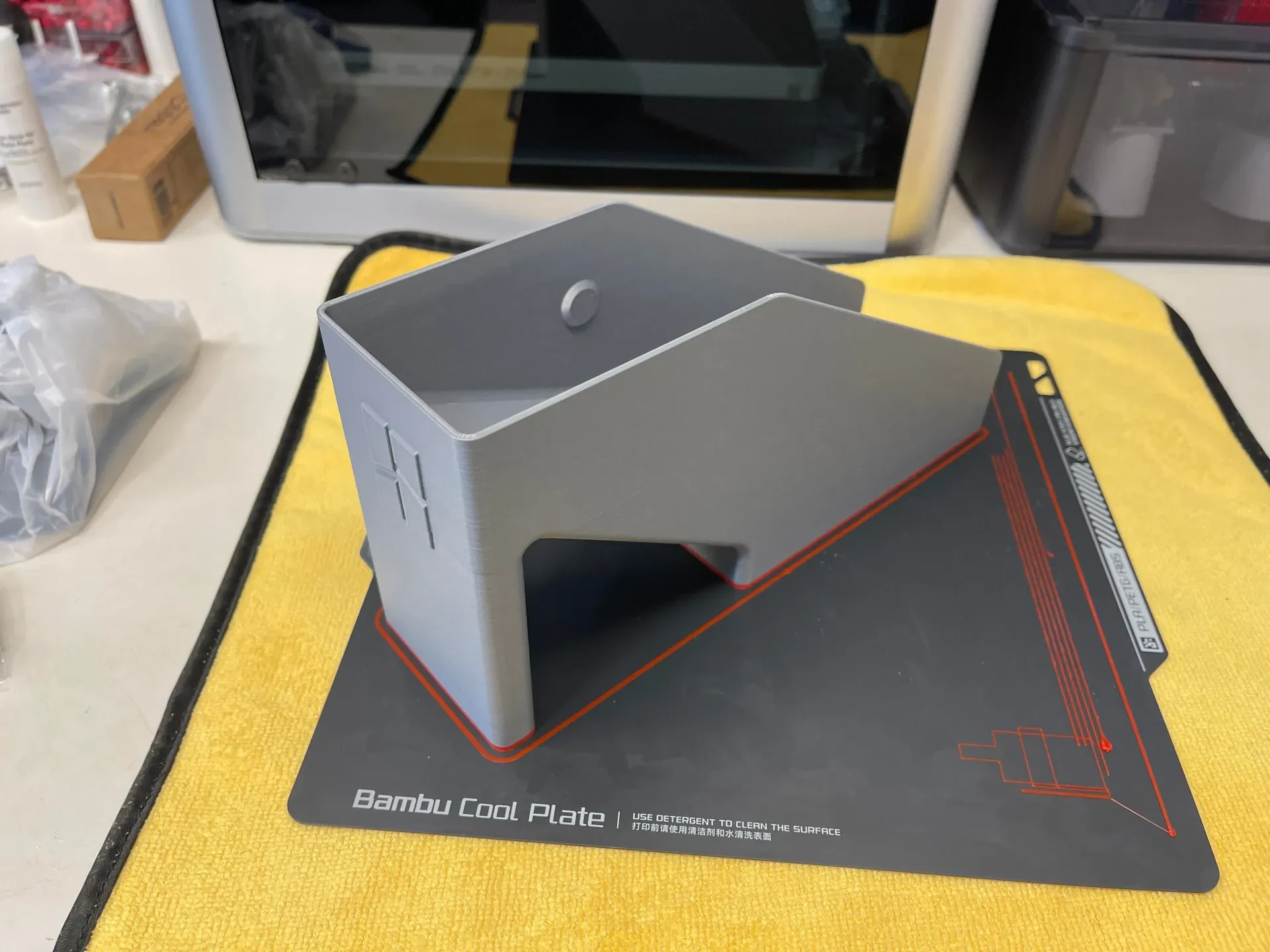

Stiletto — это баран, который направляет фекалии в мусорное ведро на полу. Он имеет внутренний наклон 23° и выступает примерно на 7,6 см от края принтера. Он может печатать в один или два цвета. Я загрузил файл 3mf с настройками в Bambu Slicer. Вам нужно будет указать ориентацию катушки с нитью, если вы хотите печатать в двухцветном режиме.

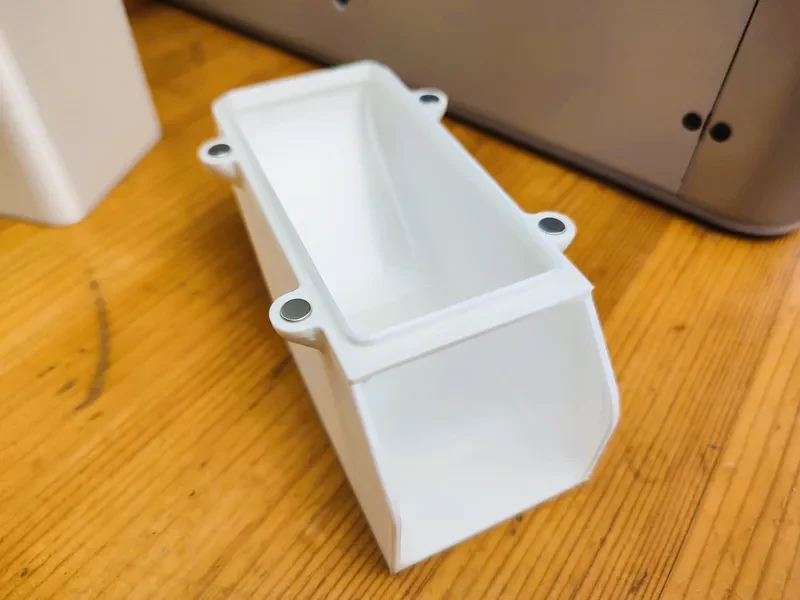

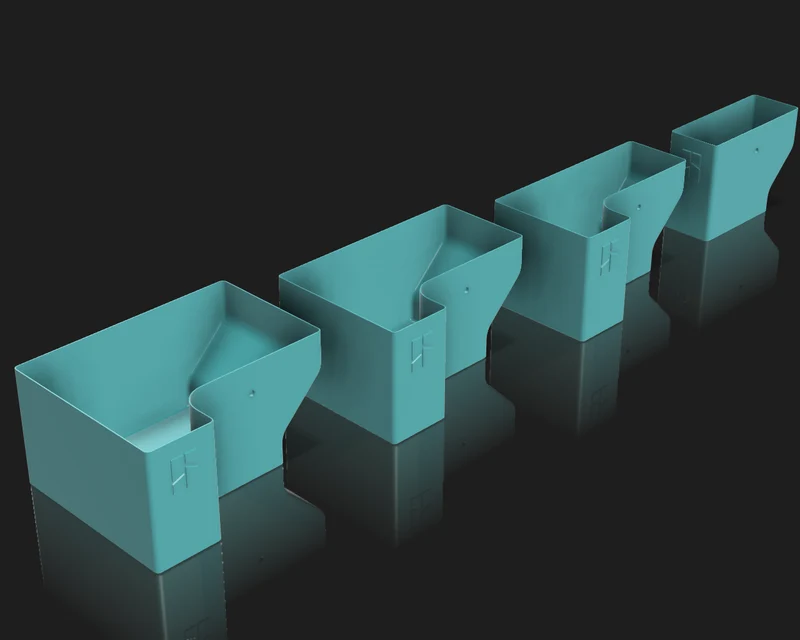

Для тех, кому нужны обычные контейнеры, доступны 4 размера контейнеров, разница заключается в глубине 140 мм (L), 110 мм (M), 80 мм (S) и (64 мм) (XS). Контейнеры меньшего размера предназначены для тех, кто поддерживает нить только там, где ее меняют мало.

Для крышки желоба требуются 4 круглых магнита размером 6x3 мм. Для контейнера и стилета понадобится 1 или 2 листа размером 6х3 мм (по желанию).

Отверстия для магнитов имеют более широкий допуск и требуют использования клея CA. Я бы не рекомендовал запрессовывать их в контейнеры, так как это может привести к расслоению слоев.

Вылет бункера составляет 45°, ориентируйте его в сторону вспомогательного вентилятора.

Печать из контейнера XS займет 1 час 50 минут при стандартной высоте слоя 0,2 мм. L мусорное ведро займет 3 часа 50 минут.

Пожалуйста, воздержитесь от печати крышки парашюта и стилета в смехотворном виде.

Заключение

На сегодняшний день мои проекты можно бесплатно скачать и использовать. Нет ни Patreon, ни OnlyFan (хахаха). Если они вам нравятся и вы хотите внести свой вклад в мою зависимость от кофе и помочь финансировать нити, необходимые мне для прототипирования, мы будем очень признательны за пожертвование в размере 5-10 долларов в пользу Ko-fi или PayPal.me.

Предостережение

Эти проекты создаются бесплатно на благо сообщества. Они могут работать для некоторых людей, а не для других. Поэтому печатайте по своему усмотрению.

Как я проектирую глубину крышки желоба

Когда головка инструмента очищает отверстие желоба, она давит на рычаг, который закрывает отверстие. Высота от закрытого отверстия до протирки сопла примерно 40-45мм.

Теоретически продувка будет не длиннее 45-50см. Когда головка инструмента отпускает рычаг, застрявшая нить перемещается вниз по уклону под углом 50°. Внутренняя глубина крышки установлена ​​на уровне 48 мм. При использовании скользящего подхода, чтобы фекалии застряли, их длина должна быть более 75 мм, а это одна длинная какашка.

Означает ли это, что засоров не будет? Ответ такой: «Не знаю, это 3D-печать, всякое бывает. Пока проблем с засорением у меня нет».
