Ремикс Bindicator для ESP32-C3 Zero

Это ремикс превосходной модели биндикатора, модифицированный с учетом тех деталей, которые были в моем распоряжении.

В нем четыре части:

Крышка — без изменений по сравнению с оригиналом.
Корзина — немного изменена для подключения USB-C к выбранному мной микроконтроллеру.

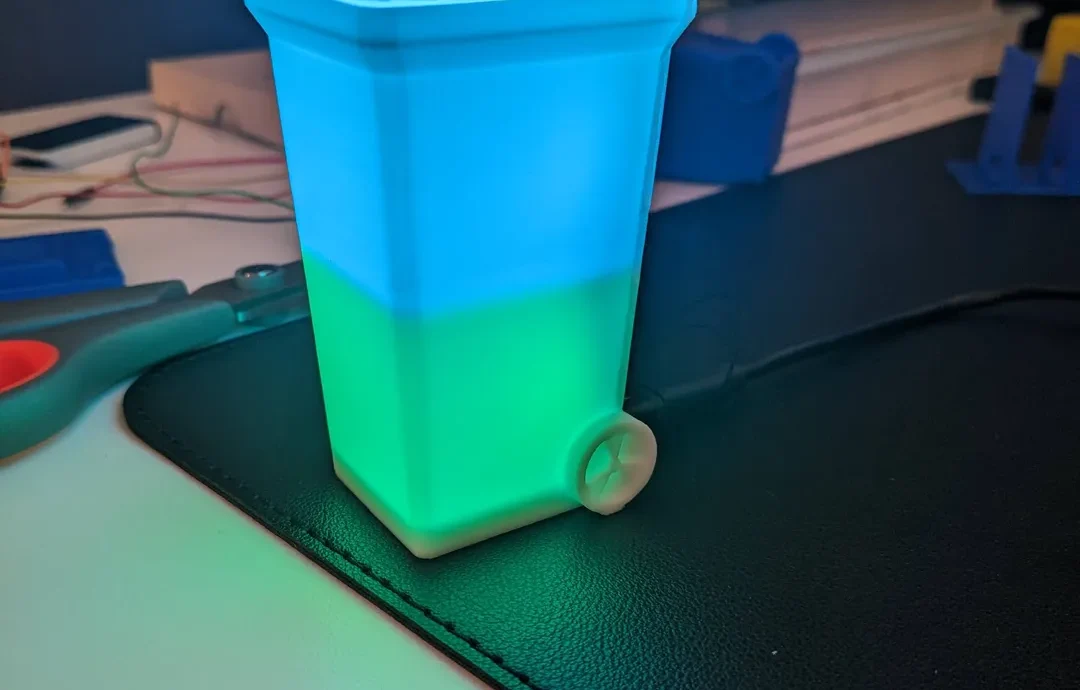

Перегородка модифицирована так, чтобы разделить мусорное ведро на две камеры вместо четырех, потому что это все, что мне нужно там, где я живу, и это позволяет мне использовать запасной кусок световой полосы 30 светодиодов/м, который у меня был.

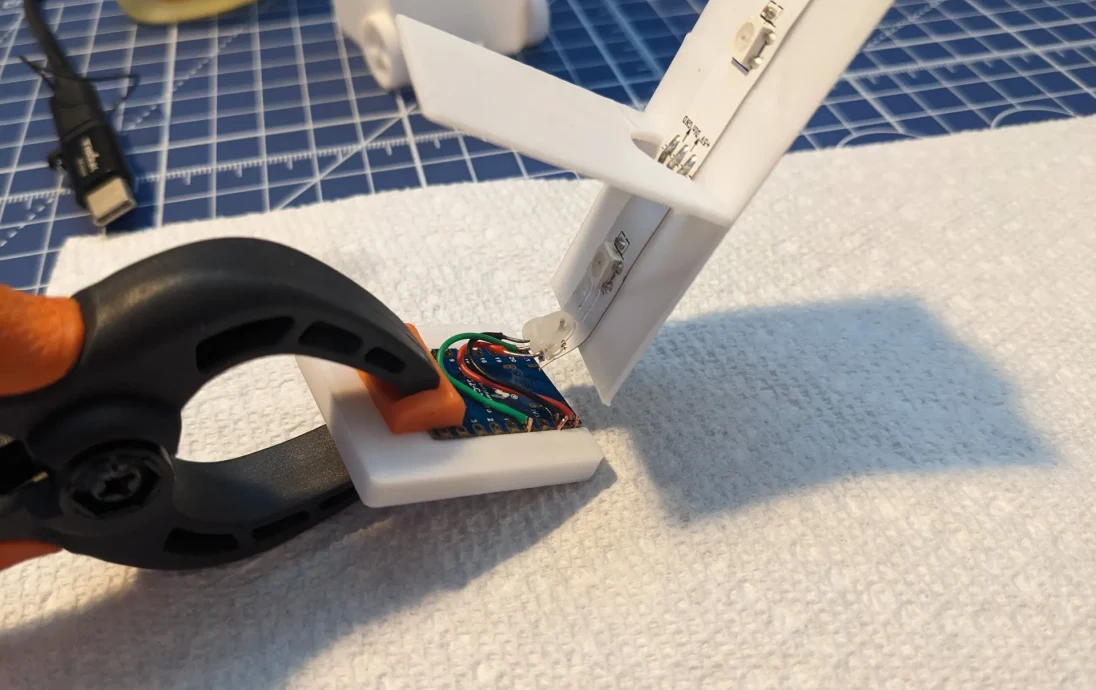

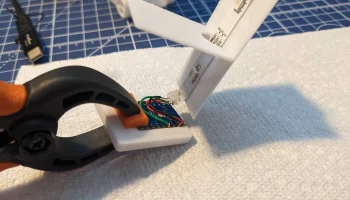

Кронштейн микроконтроллера — новое оригинальное дополнение.

Для кронштейна микроконтроллера я включил сюда файл проекта FreeCAD в дополнение к STL. И корзина, и перегородка доступны в Tinkercad.

Я написал серию сообщений в блоге о том, как я его создал и как заставить его работать.

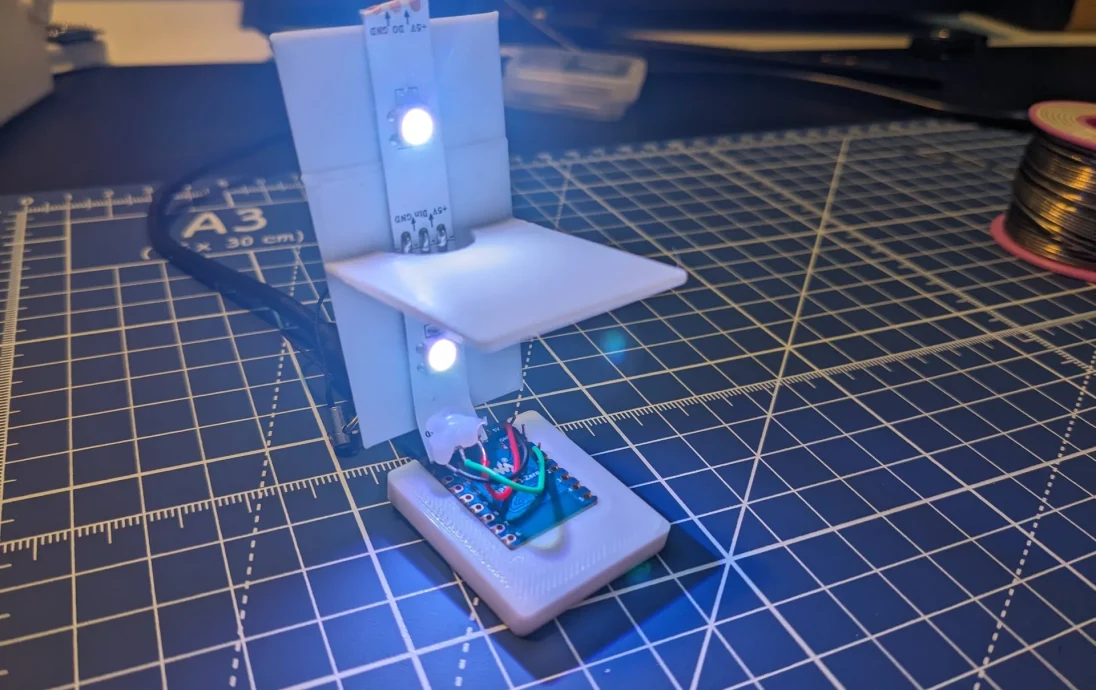

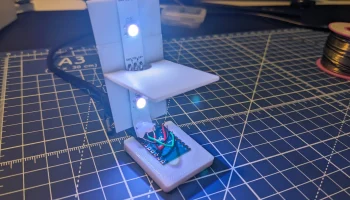

В качестве электронного оборудования я решил использовать микроконтроллер ESP32-C3 Zero и запасную световую полосу 30 светодиодов/м.

В качестве программного обеспечения я использую ESPhome на микроконтроллере, подключенном к моему домашнему помощнику. Домашний помощник использует интеграцию сбора мусора, чтобы получить график вывоза мусора для моего дома из города Калгари, и пару средств автоматизации, чтобы преобразовать его в свет соответствующего цвета для биндикатора.
