Y-образный разветвитель Bambu Lab с пневматическим разъем...

Обновление 23 ноября v2.1

Добавлена дополнительная модель, подходящая для магнитов 6x2 мм.

Обновление 14 ноября v2.1

Добавлена дополнительная модель, подходящая для магнитов 5x2 мм.

Обновление 13 ноября v2.1

Добавлена дополнительная модель, подходящая для магнитов 6x3 мм.

Обновление 12 ноября v2.1

Добавлен текст для всех трех записей нитей.

Обновление 12 ноября v2.0

По просьбе пользователя в группе Bambu Lab в Facebook я добавил четвертый магнит и второй вариант для магнитов размером 4 x 4 мм. Я также исправил проблему с файлом STEP, которая вызывала сообщение об ошибке при импорте в Bambu Studio.

Обновление 4 ноября v1.2

Я добавил версию 1.2, имеющую идентификатор 2,8 мм для записей AMS и внешней спула и идентификатор 2,45 мм для выхода на принтер. Эта версия должна решить любые проблемы с допуском и избежать застревания нити на пути к головке инструмента. Файл STEP обновлен до версии 1.2. Еще раз спасибо Робу за отзыв.

Обновление 3 ноября v1.1

Первоначально 3D-модель была разработана с внутренним диаметром нити накала 2,5 мм. Во время моих первоначальных тестов печати (с использованием eSun PLA+ и eSun PETG) путь нити накала выходил немного меньше ожидаемого диаметра, поэтому, чтобы компенсировать это, я увеличил внутренний диаметр до 2,8 мм. Однако некоторые пользователи сталкивались с зацеплением нити за трубку из ПТФЭ, о чем Робу упомянул в комментариях. Поэтому я добавил дополнительную модель v1.1 с внутренним диаметром 2,5 мм. Распечатайте это обновление, если профиль нити вашего слайсера настроен идеально.

Описание

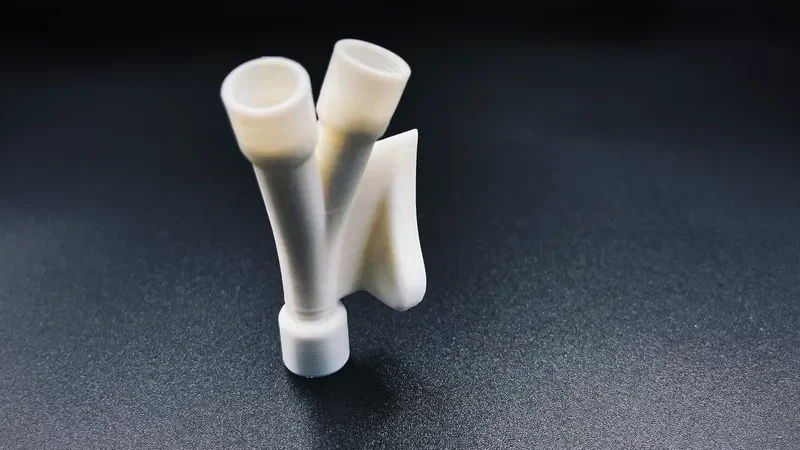

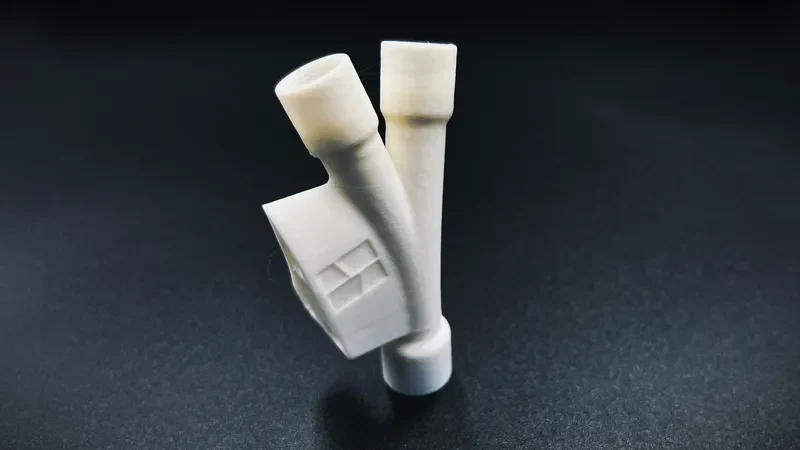

Эта модель основана на Y-Splitter Bambu Lab X1 от kjbturok. Изначально я планировал сделать ремикс модели kjbturok, но мне пришлось начинать с нуля, поскольку я хотел достичь следующих трех целей:

Следуйте естественному пути нити как для AMS, так и для внешней катушки. Путь нити накала во в��ех доступных конструкциях Y-разветвителей оптимален только для AMS. Однако для внешней катушки делитель обычно поворачивается вверх, что может привести к застреванию нити при вставке.

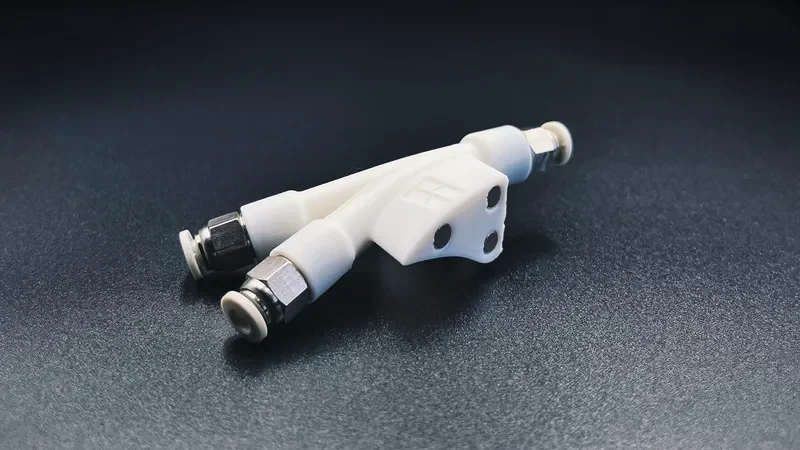

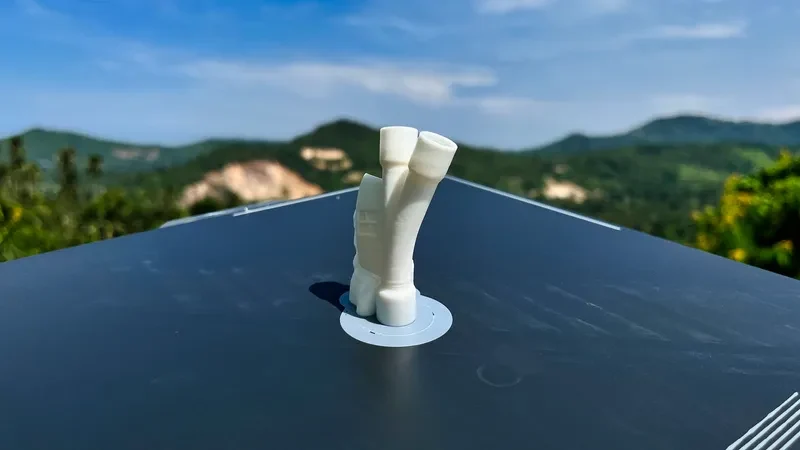

Снимите нагрузку с трубки из ПТФЭ на головке инструмента. Это было достигнуто за счет добавления опорной секции, вмещающей 3 неодимовых магнита (5 х 5 мм). Y-образный разветвитель хорошо фиксируется на задней крышке принтера.

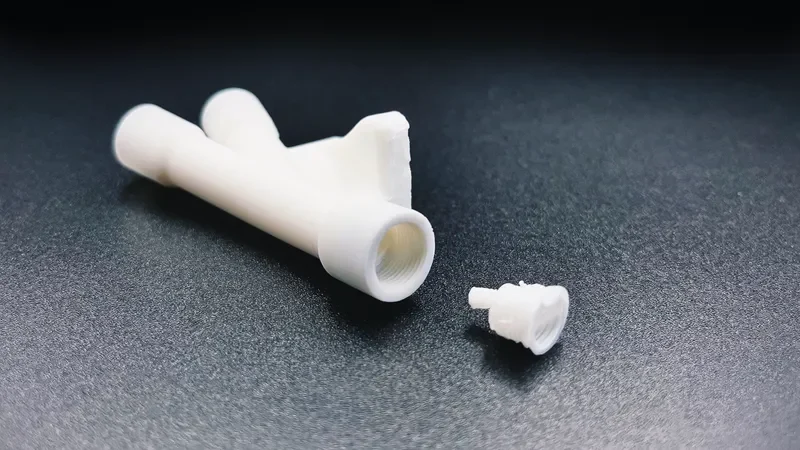

Снимите штоковую муфту. Я хотел уменьшить вес и длину всей установки. Поскольку эта модель имеет пневматические разъемы на всех трех разъемах, штатный разъем на самом деле не требуется.

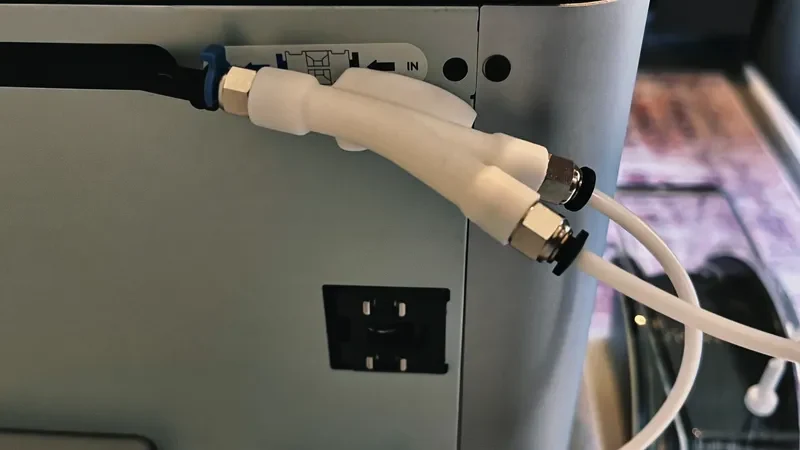

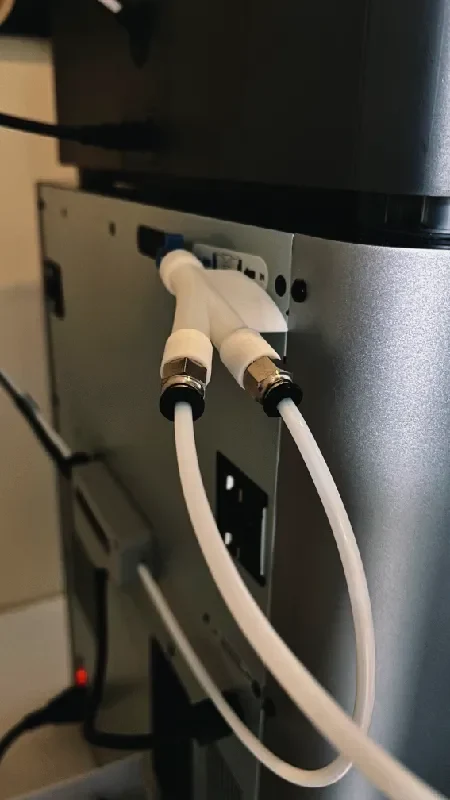

Я использую этот Y-сплиттер уже больше недели и могу подтвердить, что он прекрасно работает. Изменение цвета AMS происходит без особых усилий, и я могу начать печать с помощью внешней катушки за считанные секунды.

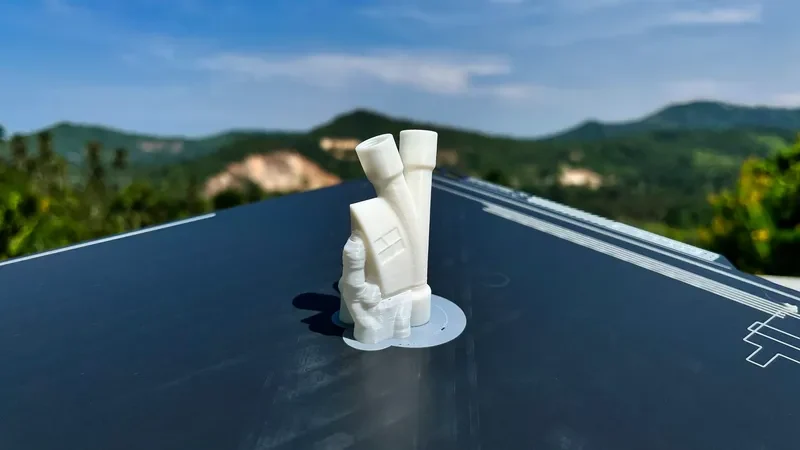

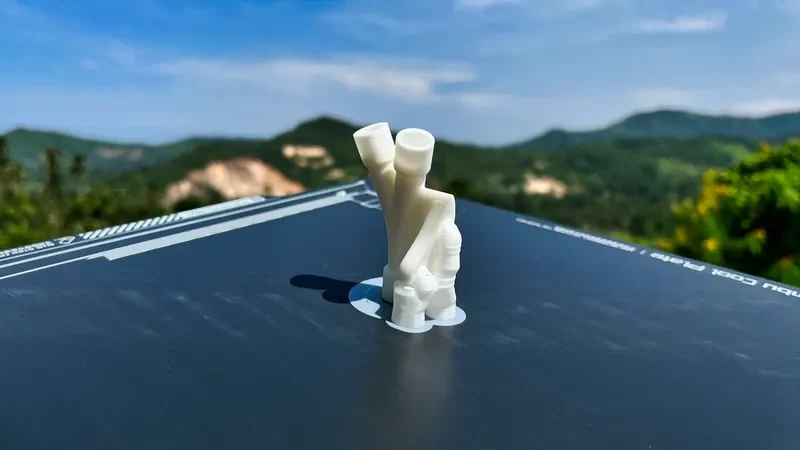

Настройки печати
Материал: PETG (оптимально) — PLA (лучше всего).
Высота слоя: 0,08 мм (оптимально) — 0,12 мм (лучше всего)
Стен: 4 (настоятельно рекомендуется)
Заполнение: 25%
Узор заполнения: Сетка
Включить поддержку: ДА
Тип поддержки: Дер��во (авто)
Расстояние опоры по оси Top Z: 0,45 мм (эта настройка позволяет легко снять опору)
Расстояние XY опоры/объекта: 0,5 мм (эта настройка позволяет легко снять опору)
Тип полей: Авто (настоятельно рекомендуется)

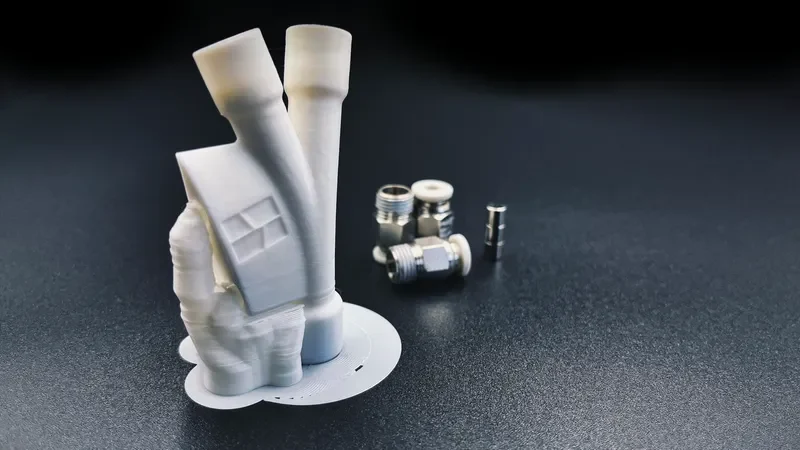

Спецификация материалов

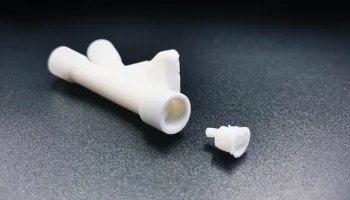

3 пневматических разъема PC4-M10 (партнерская ссылка Amazon)
3 неодимовых магнита 5 x 5 мм (партнерская ссы��ка Amazon)
Важно

Вам необходимо отрегулировать трубку из ПТФЭ головки инструмента, чтобы получить дополнительные 22 мм, чтобы она располагалась заподлицо внутри Y-образного разветвителя. Альтернативно вы можете приобрести более длинную трубку из ПТФЭ. Если вы решите купить новый, убедитесь, что внутренний диаметр составляет 2,5 мм, а наружный диаметр — 4 мм.

Я переместил пневматический стопор на ПТФЭ-трубку головки инструмента (тот, который находится внутри принтера, рядом с резиновой втулкой, где ПТФЭ-трубка выходит сзади) и могу подтвердить, что все работает отлично. Этот вариант сработал для меня, но может не подойти вам, поэтому печатайте на свой страх и риск. Если вы решите использовать этот вариант, убедитесь, что головка инструмента может достигать противоположного угла и что трубка из ПТФЭ движется по естественному пути без каких-либо ограничений.

Отказ от ответственности

Избегайте использования любых полимеров углеродного волокна (или любых других абразивных материалов) для печати Y-образного сплиттера, поскольку шероховатость
