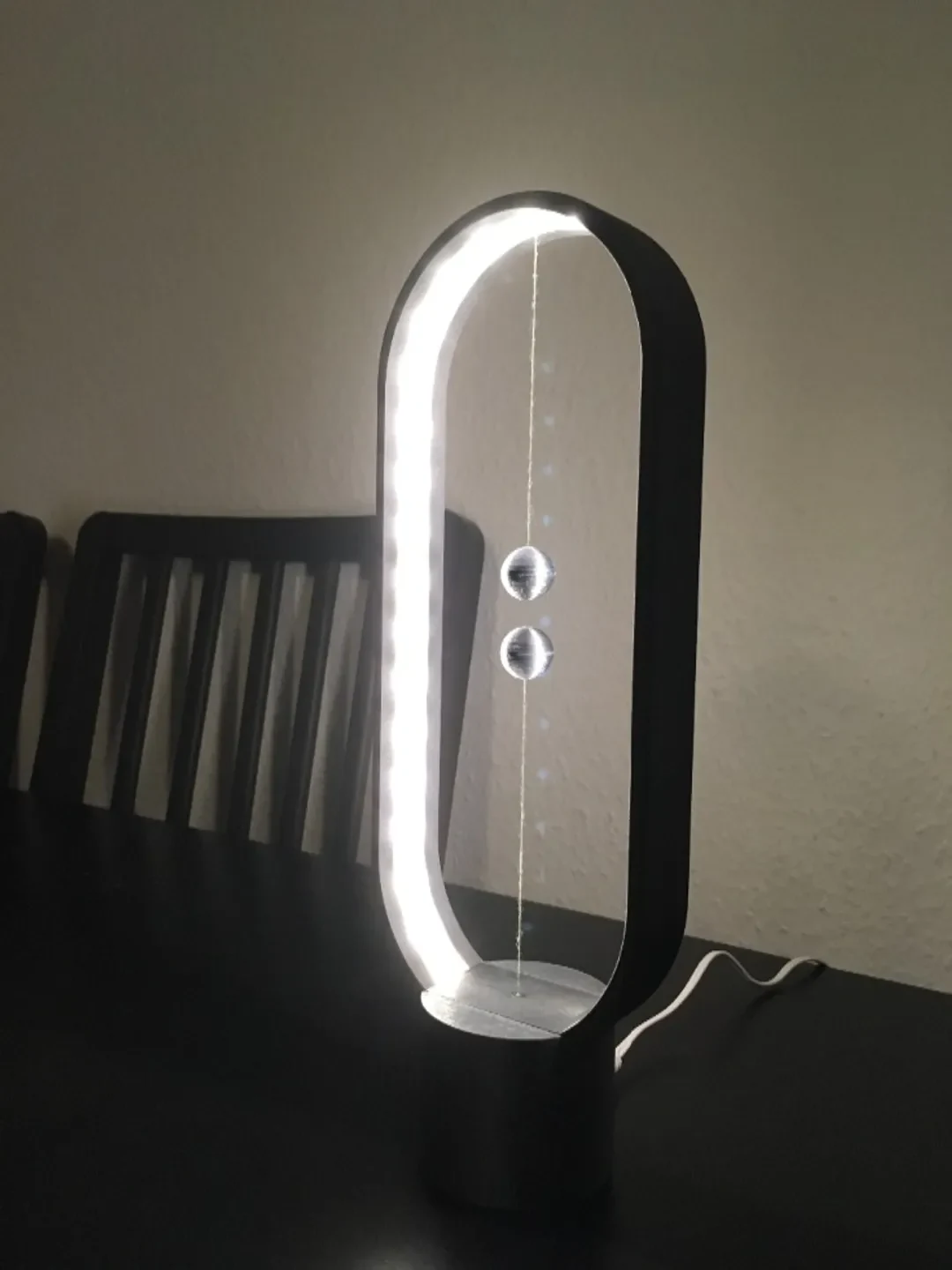

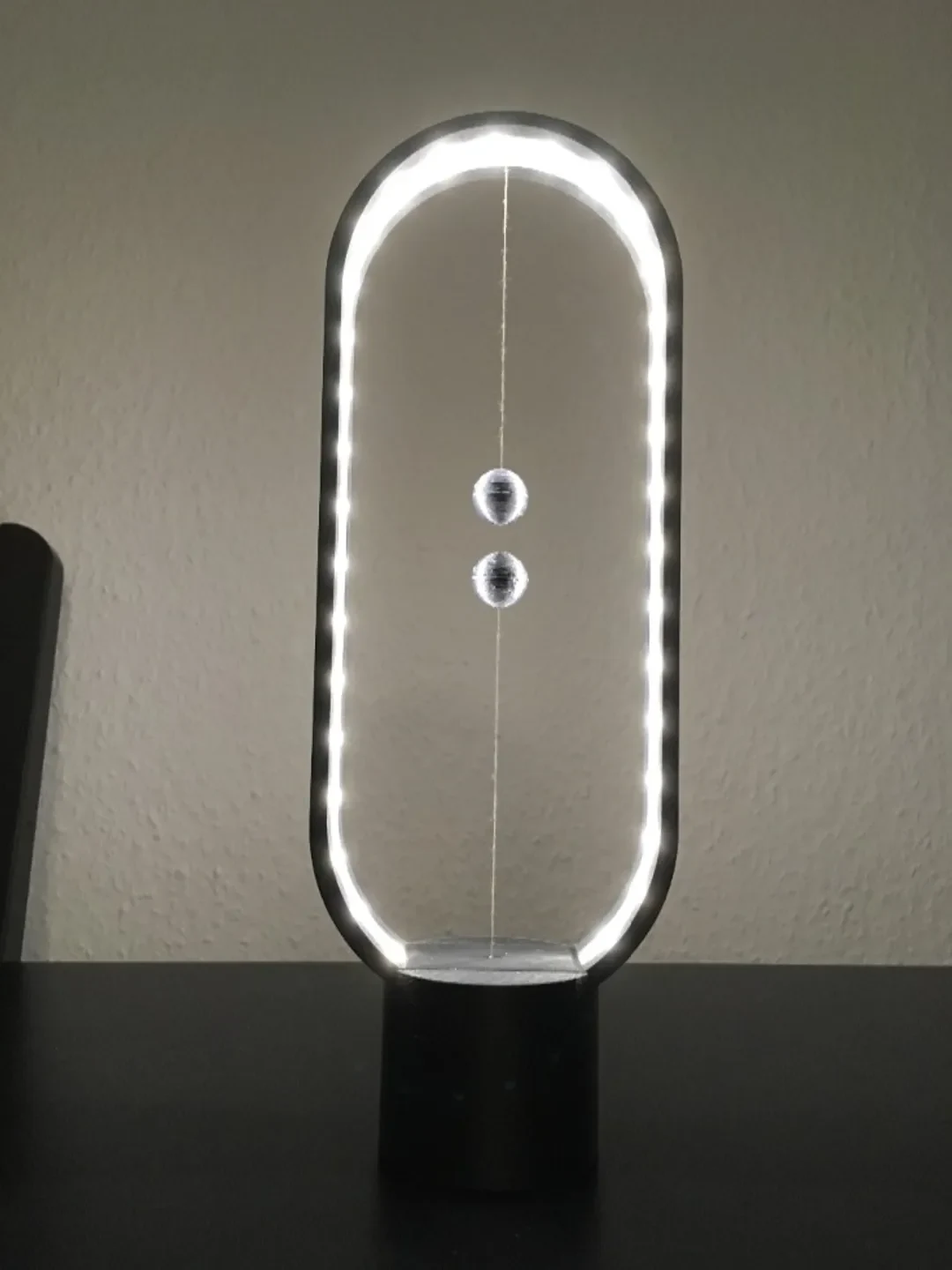

Светодиодная лампа с магнитным переключателем.........

Эту лампу я когда-то видел как концепт. Я решил спроектировать его сам (в подарок, если честно) и теперь делюсь своей работой. Сейчас он уже в продаже, правда, с немного другим дизайном.

Что вам нужно:

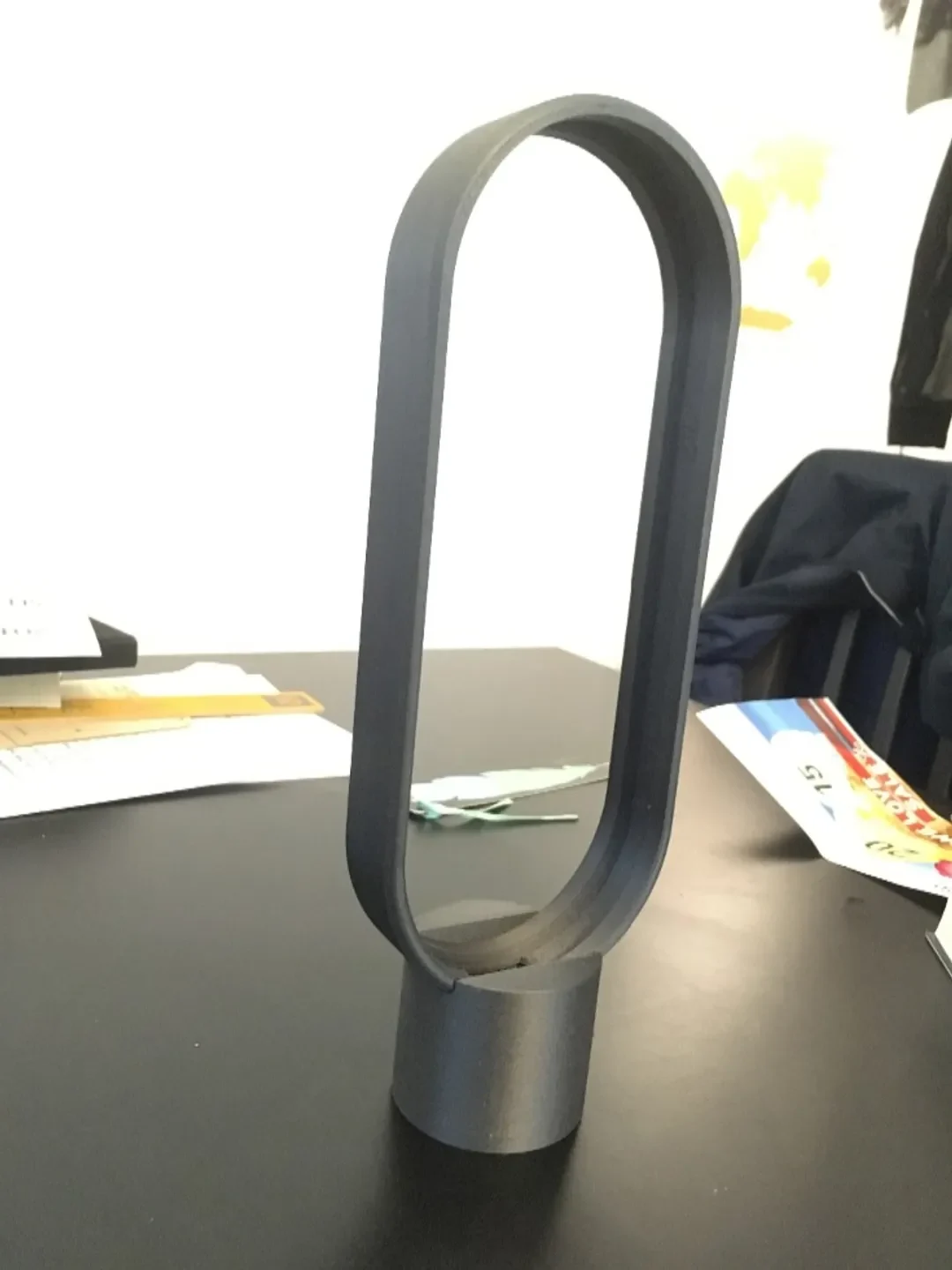

Нить того цвета, который вам нравится ;) (я использовал карбоновый PLA)
Прозрачная нить для инлайнера (я использовал HD-стекло)
Светодиодная лента (у меня тепло-белая) с количеством светодиодов не менее 60 на метр и блоком питания.
Любая подходящая пружина для механизма (она должна быть очень тонкой и слабой)
Любая маленькая фиксированная ось (например, небольшой мотор или что-то подобное)
Немного ленты для магнитных шариков.
Цилиндрические магниты (достаточно сильные)

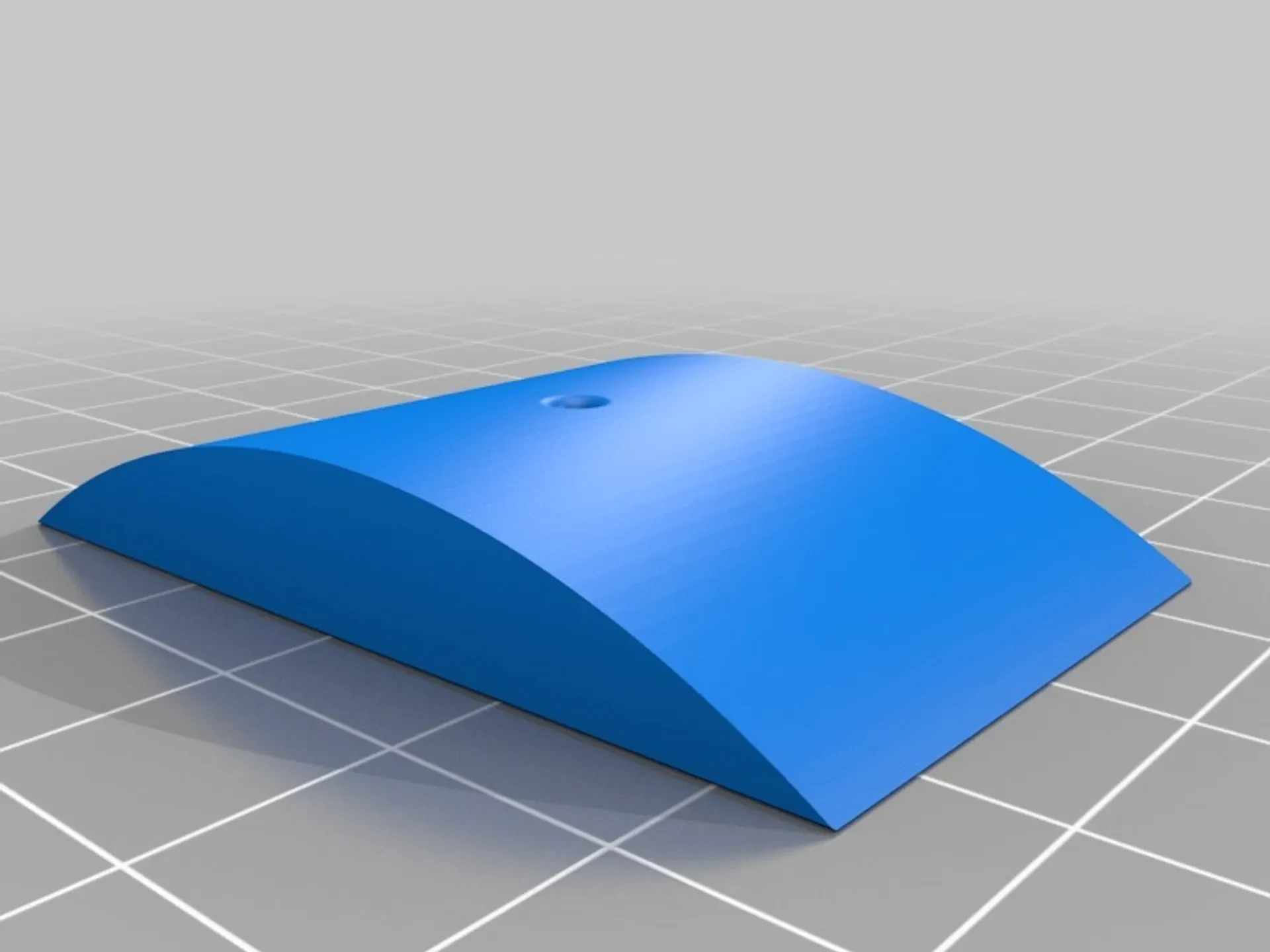

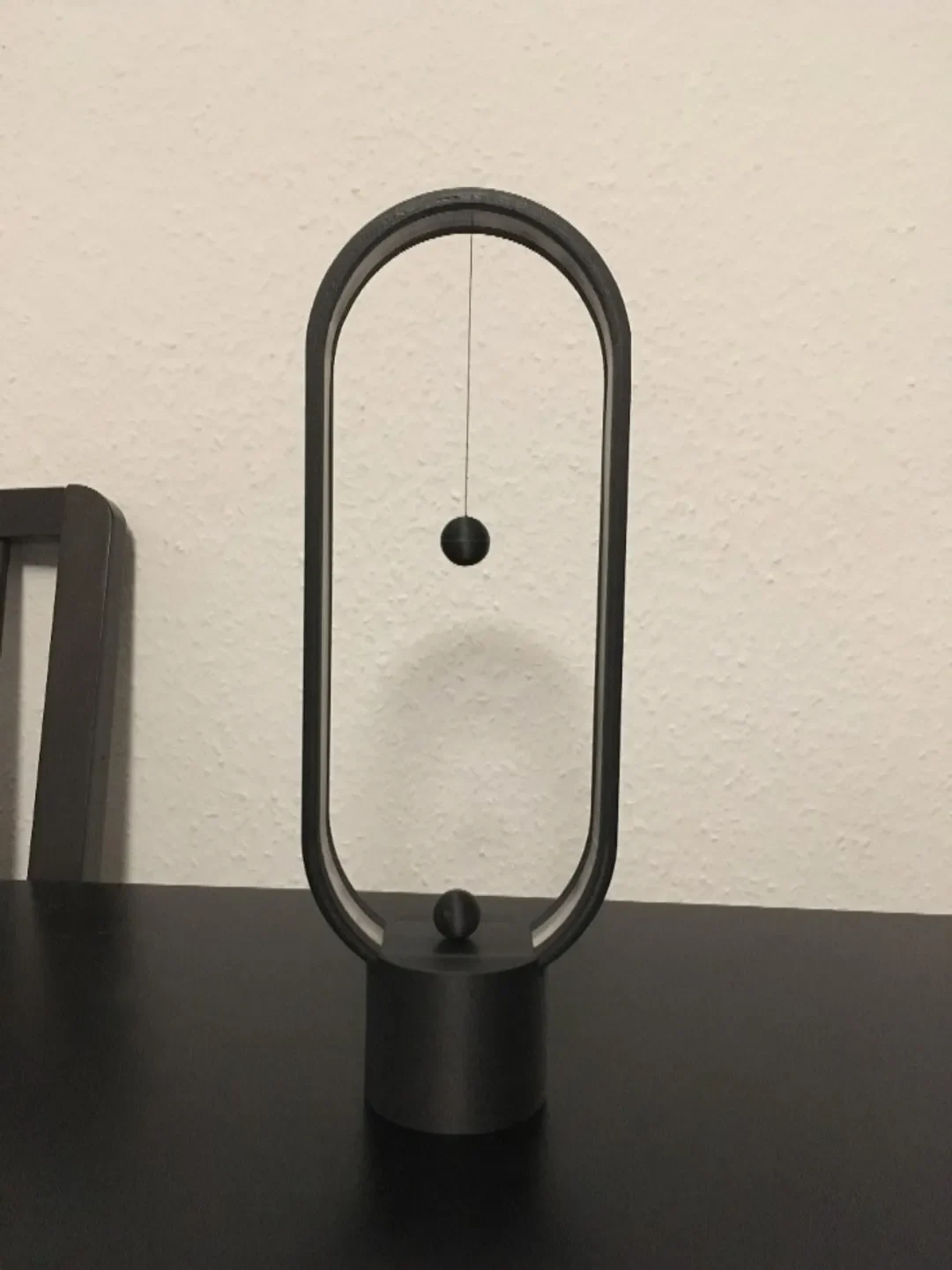

переключатель с крючком Как я уже сказал, это был подарок, п��этому более подробных фотографий у меня, к сожалению, нет… Но механизм очень простой. Когда все распечатано, светодиодная лента на месте и провода припаяны, остается только совместить шарики с магнитами внутри. Постарайтесь расположить их посередине с небольшим зазором между ними. Имея это в виду, укоротите ленту и приклейте ее к верхнему шару и рамке. СОВЕТ: я проделал во вкладыше небольшое отверстие (убедитесь, что оно находится точно посередине!), через которое можно было продеть ленту. В зависимости от вашей ленты вы также можете проделать небольшое отверстие в светодиодной ленте, чтобы закрепить за ней ленту.

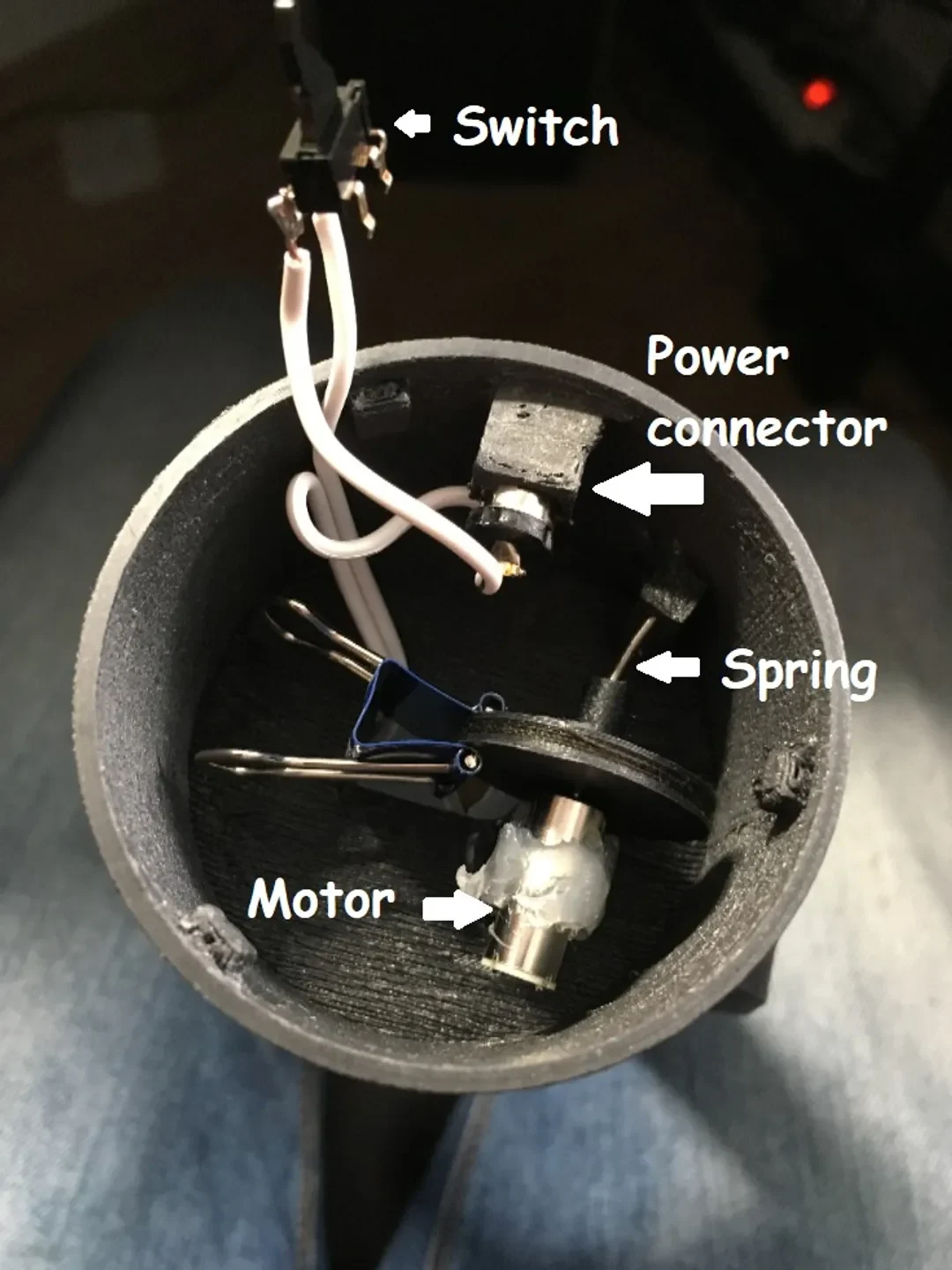

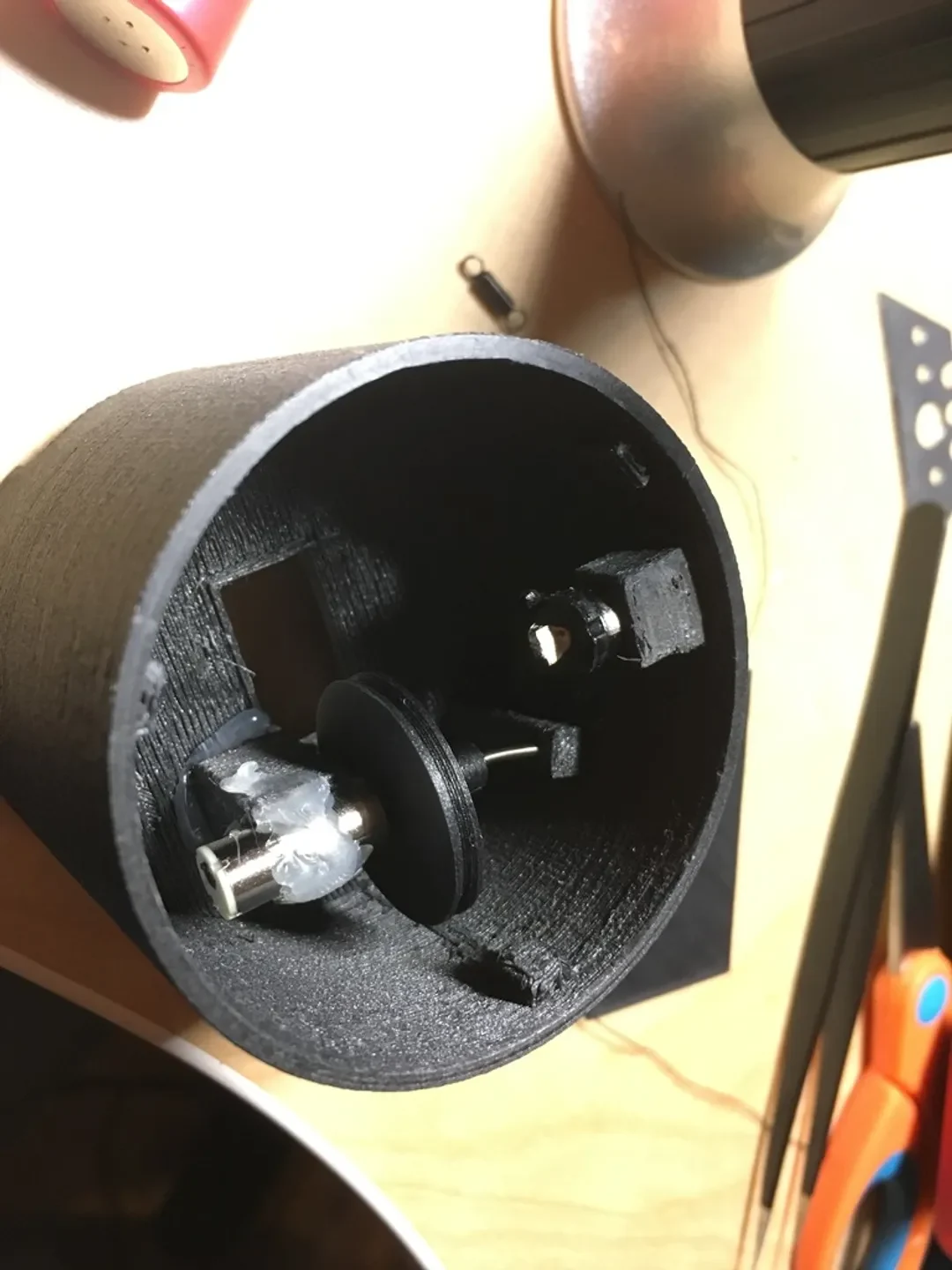

Нижний шар немного сложнее. Что вам нужно сделать, так это свернуть необходимое количество ленты, чтобы мяч удерживался на нужной высоте. ВНИМАНИЕ: Выключатель — это ваша конечная остановка! Вы можете использовать узел на ленте в качестве «перетаскивания». Проведите его через небольшое отверстие на кончике переключателя (моё было согнуто из небольшой пружины, которую я приклеил к кончику переключателя) и используйте его, чтобы активировать. Остальную часть ленты необходимо свернуть с небольшим натяжением. Если натяжение слишком сильное, пружина, скорее всего, запутается.

Надеюсь, лампа вам понравится. Не стесняйтесь менять то, что вам не нравится. Если у вас есть хорошая идея по поводу «механизма свертывания», расскажите мне :).

Настройки печати

Бренд принтера:

Пруса

Принтер:

i3 МК2С

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,2

Заполнение:

25

Нить:
Filamentworld Carbon PLA/HD-стекло

Примечания:

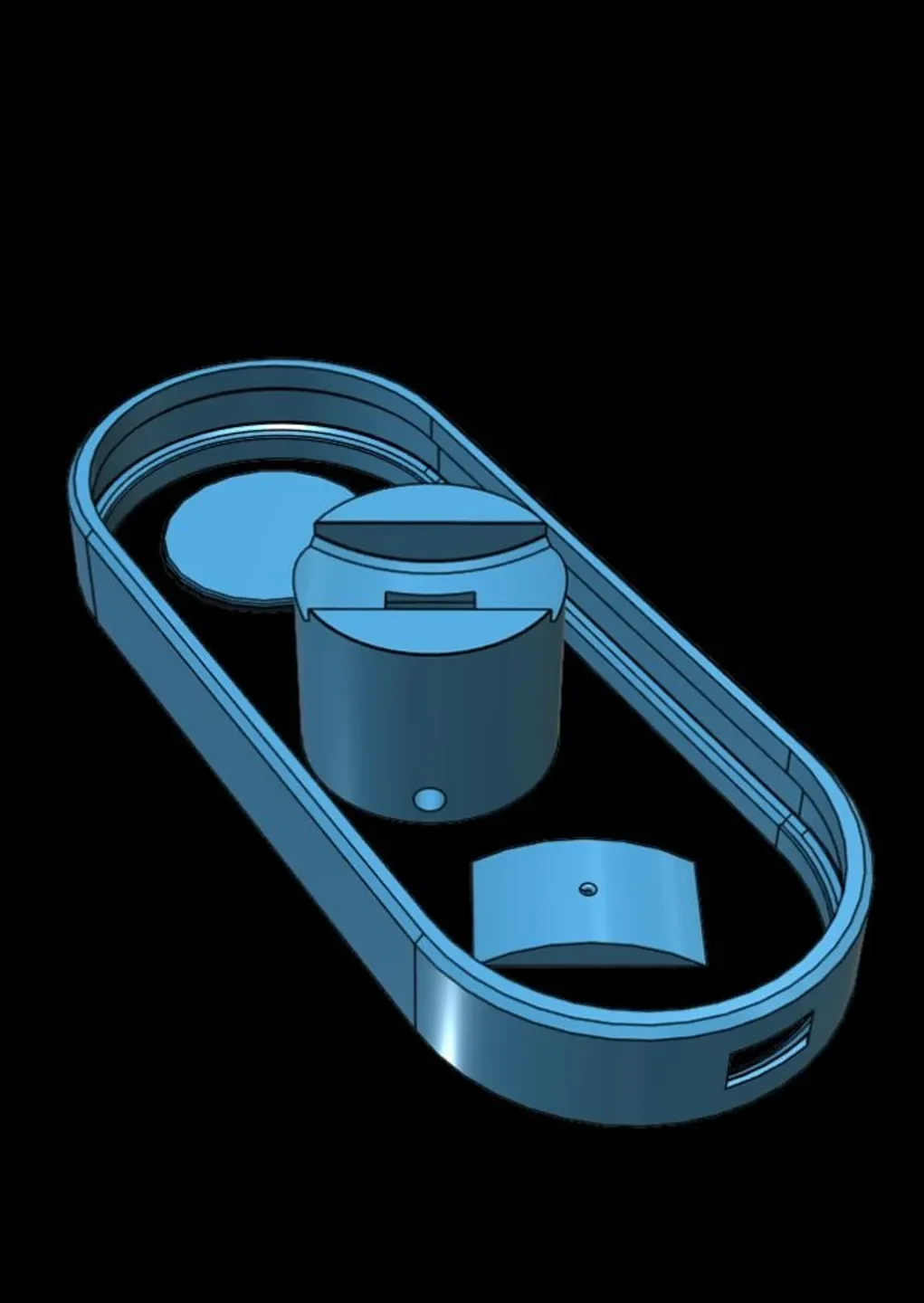

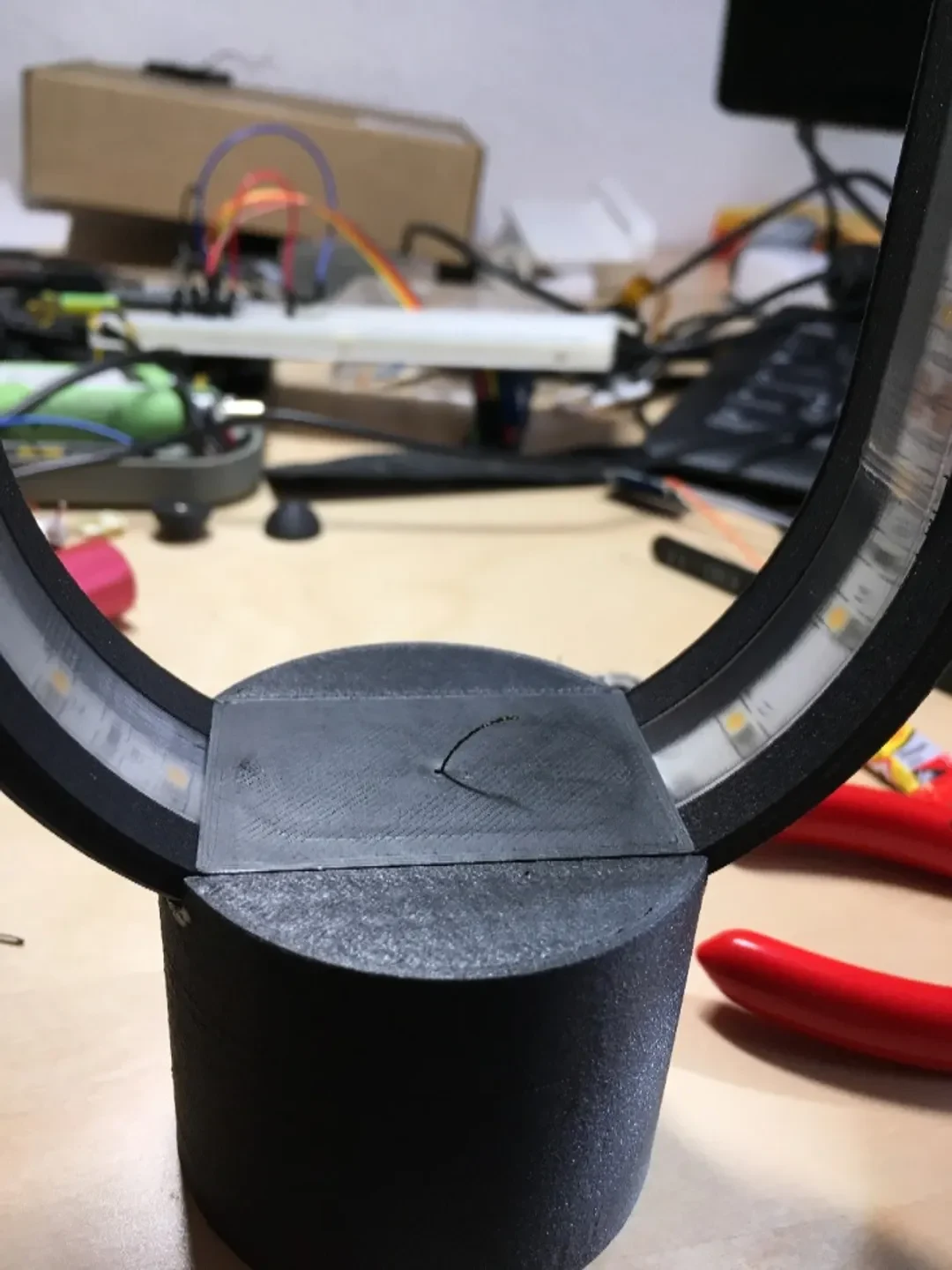

Все, кроме основы, можно печатать без подставок. Возможно, вам придется изменить размер базовой крышки1, чтобы она идеально вписывалась в зазор. Мне нужно было его немного отшлифовать.
