Вытяжной вентилятор для припоя с магнитным узлом.........
Время от времени я паяю электронные компоненты и провода, и мне сказали, что пары припоя довольно токсичны.
Я не хотел вкладывать много денег, так как для меня это всего лишь случайное хобби.
Здесь много экстракторов дыма, но я хотел разработать свою собственную версию, поскольку это также способ развить свои навыки работы с Fusion 360. И я также хотел использовать то, что присутствовало в моих шкафах, то есть USB-вентилятор на 5 В и связку 5-миллиметровых магнитов, которые я получил из предыдущего проекта.

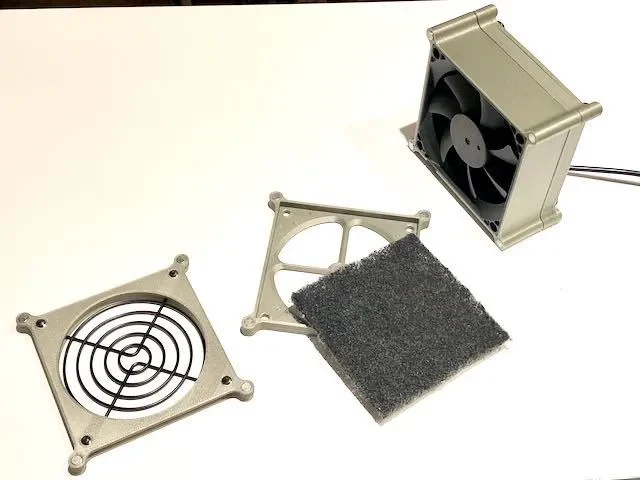

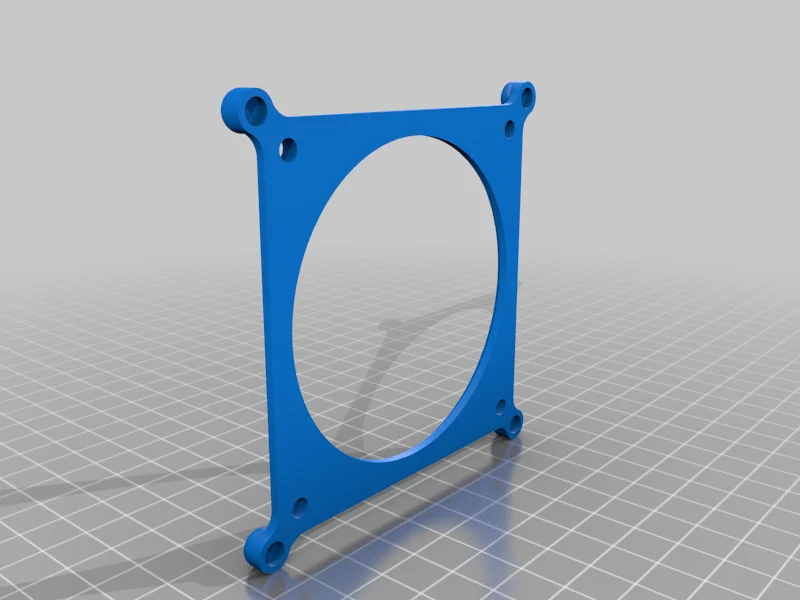

Интересная особенность, которую я разработал, — это то, как детали крепятся друг к другу: они защелкиваются благодаря маленьким круглым магнитам, что делает замену фильтра очень простой задачей.
Видео пристегивания магнитной системы:

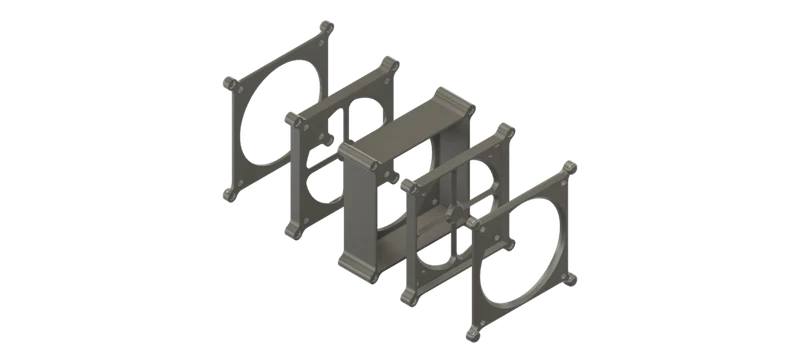

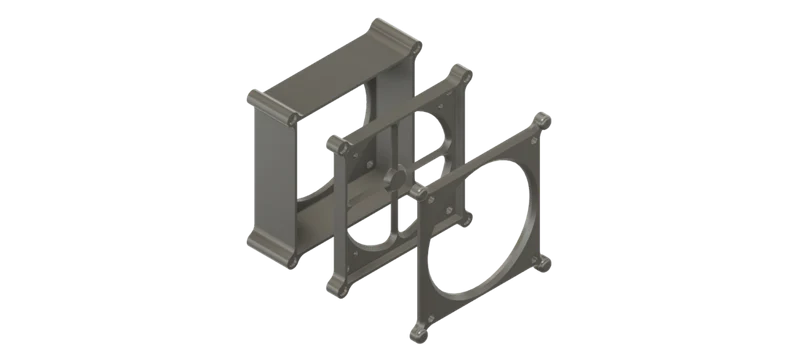

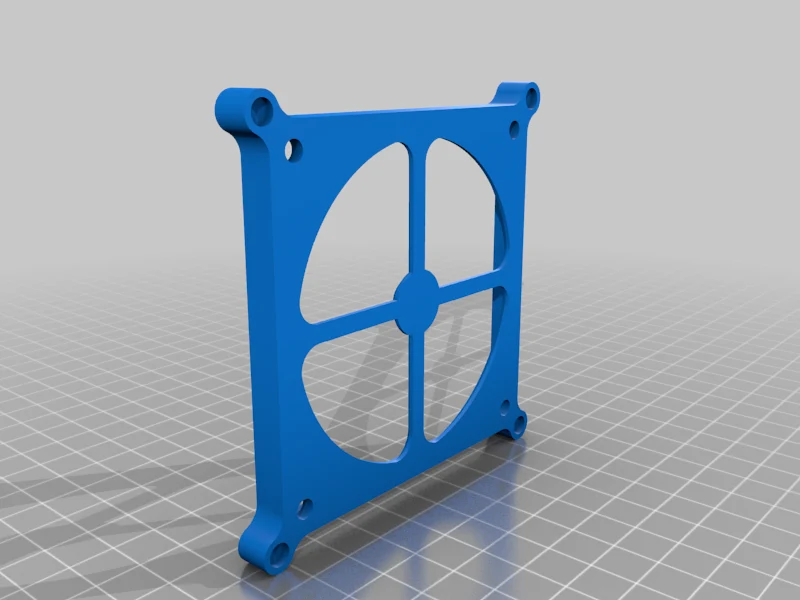

Вы можете построить его только с одним угольным фильтром перед всасывающей стороной вентилятора; или модернизируйте его и добавьте второй фильтр, прикрепленный перед про��ивоположной выдувной стороной. Основной кадр можно использовать для обеих версий, поэтому позже вы сможете решить, хотите ли вы добавить второй фильтр. Добавление второго фильтра, конечно, улучшает фильтрацию, но также снижает мощность всасывания (это означает, что вам следует паять ближе к экстрактору).
В итоге я получил этот дизайн, который считаю очень приятным и полезным (он работает!)

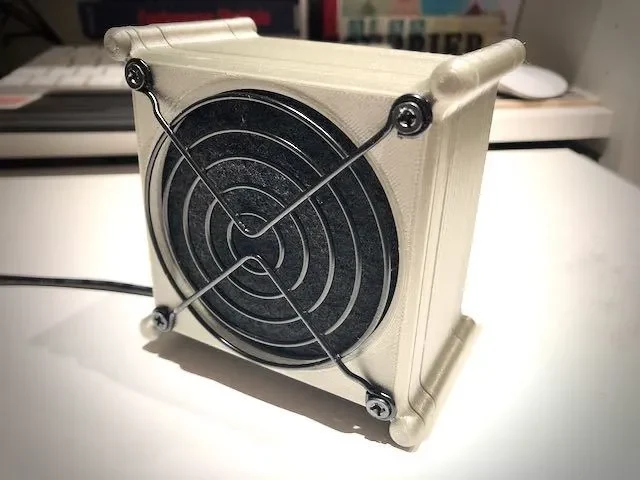

Мой USB-вентилятор поставляется с металлической сеткой, которую я повторно использовал, чтобы красиво завершить конструкцию с помощью собственных винтов (модель, которую я использовал, указана ниже).
Список компонентов:
один USB-вентилятор размером 80x80x25 мм (см. модель ниже)
16 магнитов размером 5x1,5 мм, если вам нужна односторонняя версия (32, если вам нужна двусторонняя версия) — доступны на Amazon, см. ниже.
НОАК конечно
один или два квадратных куска угольного фильтра шириной 80 мм и толщиной 5 мм (вырежьте его из листа печи или очистителя воздуха)
Клей CA для крепления магнитов к рамке.
Вентилятор, который я использовал:
https://www.amazon.fr/gp/product/B06XRCDZDH
Магниты 5 мм:
https://www.amazon.fr/gp/product/B00TACFNXS
Видео работающего экстрактора в действии:
Распечатать инструкции
Категория: Обзор инструментов
Время от времени я паяю электронные компоненты и провода, и мне сказали, что пары припоя довольно токсичны.
Я не хотел вкладывать много денег, так как для меня это всего лишь случайное хобби.
Здесь много экстракторов дыма, но я хотел разработать свою собственную версию, поскольку это также способ развить свои навыки работы с Fusion 360. И я также хотел использовать то, что присутствовало в моих шкафах, то есть USB-вентилятор на 5 В и связку 5-миллиметровых магнитов, которые я получил из предыдущего проекта.
Интересная особенность, которую я разработал, — это то, как детали крепятся друг к другу: они защелкиваются благодаря маленьким круглым магнитам, что делает замену фильтра очень простой задачей.
Видео пристегивания магнитной системы:
Вы можете построить его только с одним угольным фильтром перед всасывающей стороной вентилятора; или модернизируйте его и добавьте второй фильтр, прикрепленный перед противоположной выдувной стороной. Основной кадр можно использовать для обеих версий, поэтому позже вы сможете решить, хотите ли вы добавить второй фильтр. Добавление второго фильтра, конечно, улучшает фильтрацию, но также снижает мощность всасывания (это означает, что вам следует паять ближе к экстрактору).
В итоге я получил этот дизайн, который считаю очень приятным и полезным (он работает!)
Мой USB-вентилятор поставляется с металлической сеткой, которую я повторно использовал, чтобы красиво завершить конструкцию с помощью собственных винтов (модель, которую я использовал, указана ниже).
Список компонентов:
один USB-вентилятор размером 80x80x25 мм (см. модель ниже)
16 магнитов размером 5x1,5 мм, если вам нужна односторонняя версия (32, если вам нужна двусторонняя версия) — доступны на Amazon, см. ниже.
НОАК конечно
один или два квадратных куска угольного фильтра шириной 80 мм и толщиной 5 мм (вырежьте его из листа печи или очистителя воздуха)
Клей CA для крепления магнитов к рамке.
Вентилятор, который я использовал:
https://www.amazon.fr/gp/product/B06XRCDZDH
Магниты 5 мм:
https://www.amazon.fr/gp/product/B00TACFNXS
Видео работающего экстрактора в действии:
Настройки печати
Бренд принтера:
Пруса
Принтер:
И3 МК3С
Плоты:
Нет
Поддерживает:
Нет
Решение:
0,20
Заполнение:
15%
Нить:
Prusament PLA Pearl Mouse Серый
Примечания:
Печатает без подставок. Имейте в виду пиар
