Оригинальный корпус Prusa (OPE) с магнитной системой выпу...

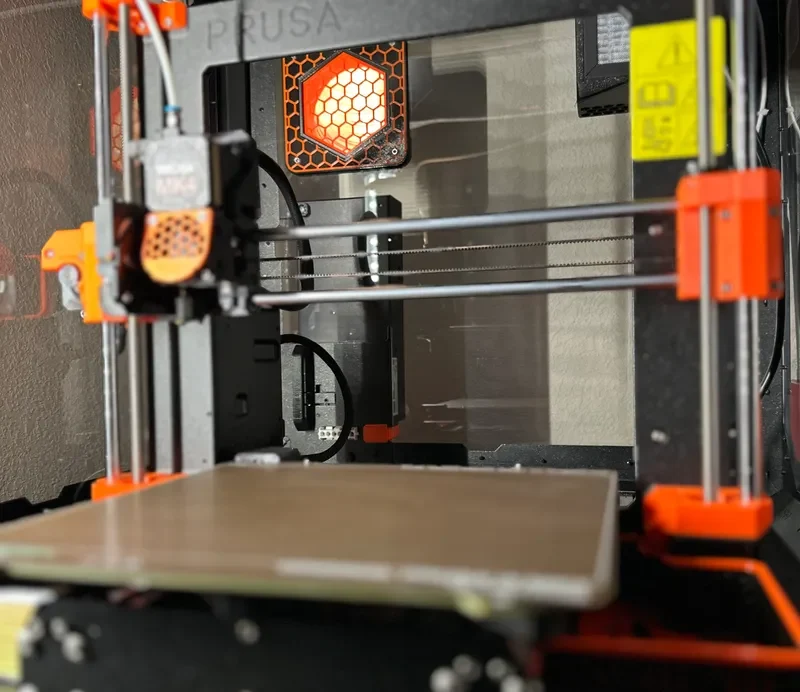

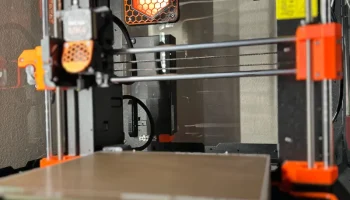

Для предстоящего проекта мне нужен был способ выпуска дыма, и шестиугольный вырез в задней части оригинального корпуса Prusa показался мне идеальным местом для выхлопного отверстия. Я обратился на Printables.com в надежде найти выполненную за меня работу. Есть довольно много хороших вариантов, но мне нужно было, чтобы мой был:

Тонкий — ограниченное пространство за корпусом.
Стильно. Вещи могут быть полезными и при этом хорошо выглядеть.
Простой — распространенные, легко доступные материалы. Мало частей.
Магнитный — быстро и легко. Быстро настроить. Легко удалить.
Адаптируемость — возможность установки выхлопных шлангов/каналов разного размера.
Расширяемость — в будущем можно будет добавить вентилятор, фильтр и/или заслонку.
Неразрушающий — возможность установки без повреждения корпуса.

Возможно, я искал недостаточно внимательно, но не нашел ничего, отвечающего всем этим требованиям. И так как я люблю вызовы, я решил сделать это сам. Я начал этот проект еще в начале мая 2023 года. Большой проблемой было выяснить, как сделать разъемы легко заменяемыми. Я рад сообщить, что после приме��но 110 различных версий мне наконец удалось это сделать. Более подробную информацию о дизайне смотрите в разделе «Дизайн» ниже.

Что вам понадобится
Магниты
Я использовал около двадцати магнитов размером 10x3 мм (реальный размер ~ 10x2,75 мм — 25/64 x 7/64 дюйма). TRYMAG 50 шт. Сильные неодимовые магниты https://a.co/d/aNCFdB3 7,55 долларов США.
Я обнаружил, что четыре точки соединения недостаточно прочны, а восемь — очень прочны. В .gcode загружено 12 значений, что, вероятно, слишком много, если только вы не используете довольно тяжелые материалы.

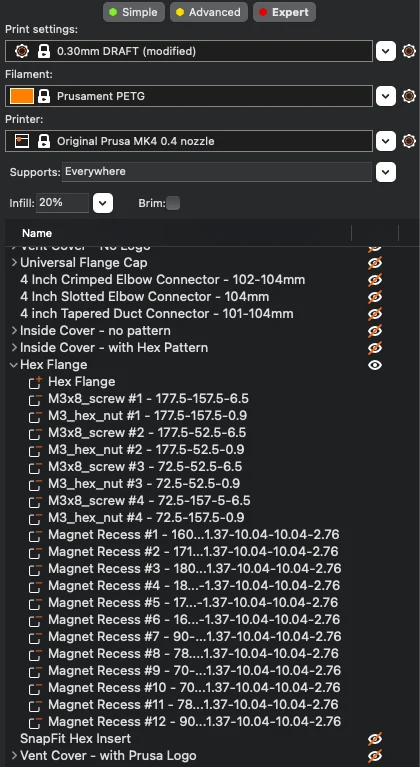

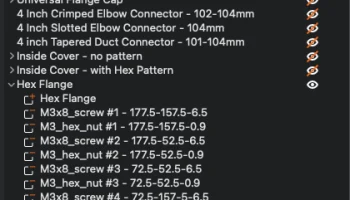

Если вам удобно использовать модификаторы отрицательного пространства в PrusaSlicer, вы можете адаптировать систему с любыми маленькими магнитами, которые у вас есть или которые вы предпочитаете. Вы также можете уменьшить количество и расположение магнитных соединений по своему усмотрени��. Подробности смотрите в разделе «Дополнительная информация» ниже.
Винты — четыре винта с полукруглой головкой M3x8.
Гайки — четыре гайки M3nN

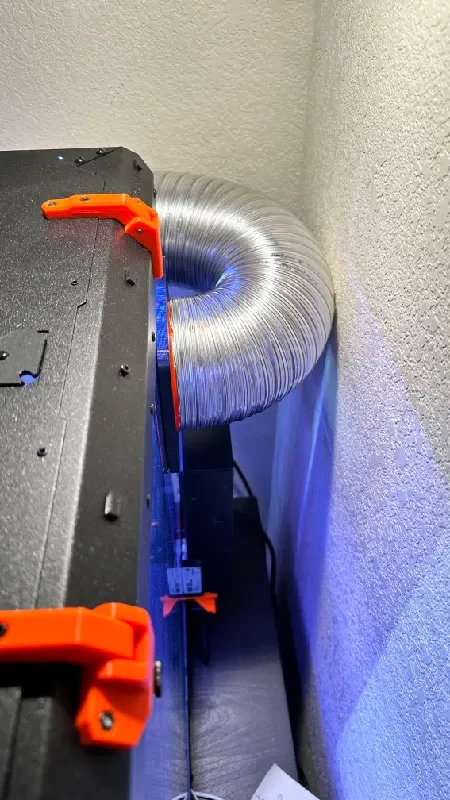

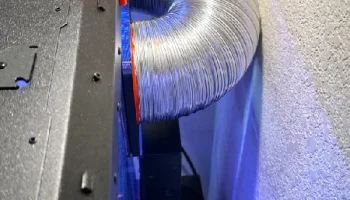

Воздуховоды — я использовал универсальный гибкий металлический переходной алюминиевый воздуховод для сушилки для одежды размером 8х4 дюйма (101,6 мм), но с этой задачей справится любой стандартный воздуховод диаметром 4 дюйма.
Нить накаливания — рекомендуется Prusament PETG.
Дополнительно — колено 90° с закрытым зазором для вентиляционного отверстия 4 дюйма
Важно отметить, что эта система не касается фитингов для конечного конца воздуховода. Вам нужно будет определить лучший вариант вентиляции выхлопных газов, исходя из ваших потребностей.
Печать

Я использовал Prusa Orange и Jet Black Prusament PETG с соплом 0,4, DRAFT 0,30 и заполнением 20%. Имейте в виду, что зазоры в файлах зависят от моего принтера. Возможно, вам придется немного поэкспериментировать, особенно с магнитами разного размера, чтобы добиться идеального соответствия. Я специально сделал углубления для магнитов плотными, чтобы не пришлось использовать клей.

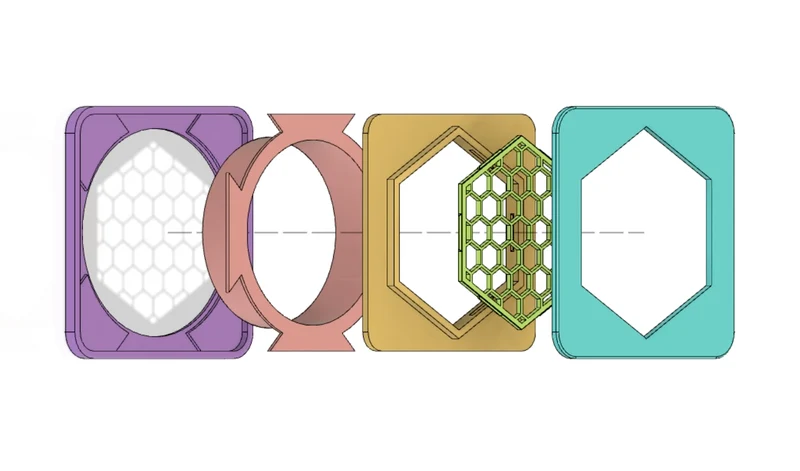

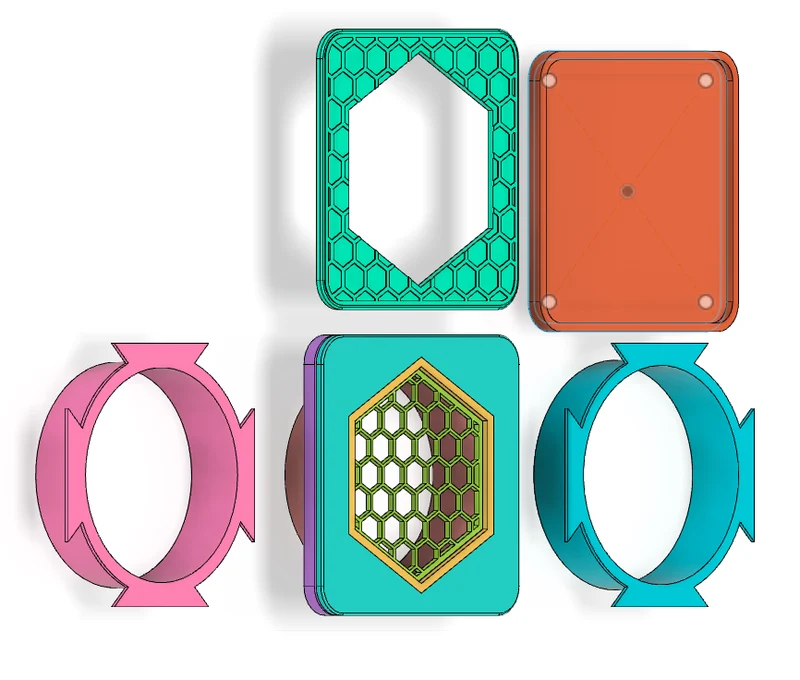

Состоит из четырех основных частей и двух дополнительных частей:

№1. Внутренняя обложка — печать без подставок. Есть две версии; один с шестигранным рисунком и один без рисунка.

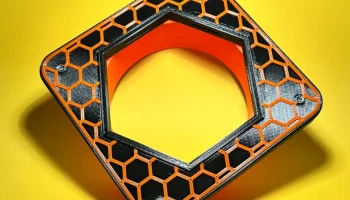

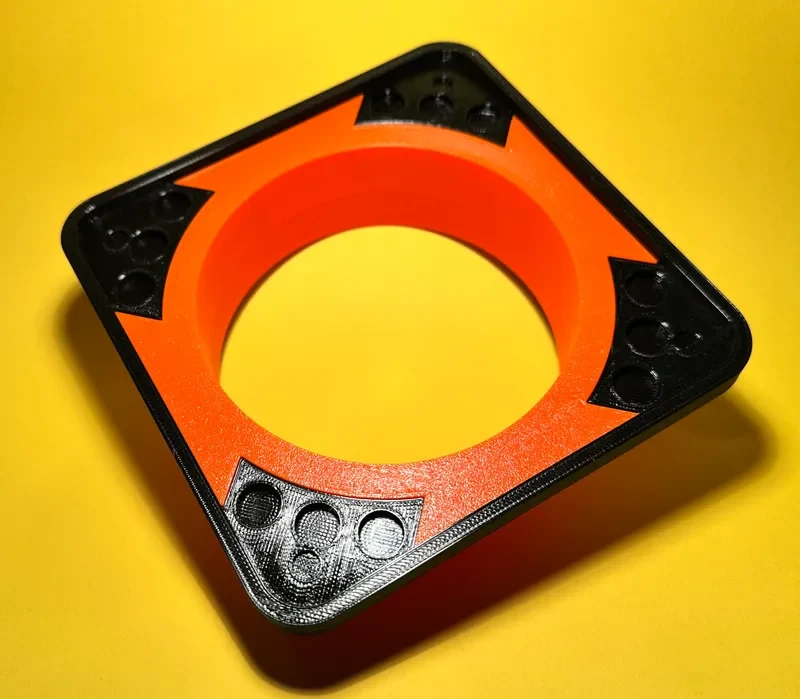

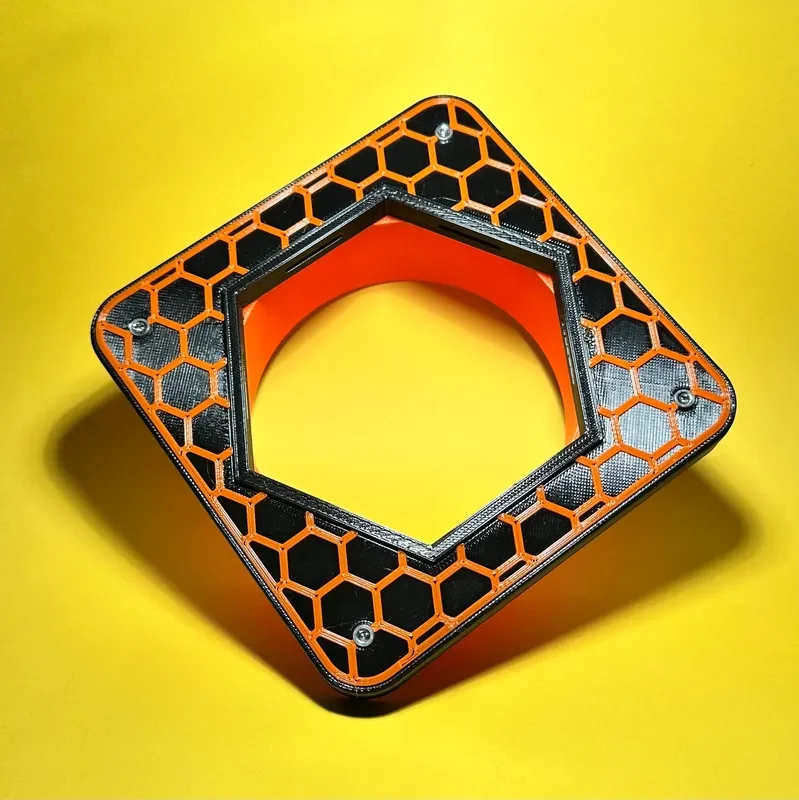

№2. Шестигранный фланец — принт с органическими опорами для вырезов под магнит и гайку. Обязательно тщательно очистите материал опоры, чтобы магниты сидели заподлицо.

№3. Универсальная заглушка фланца — опоры не требуются.

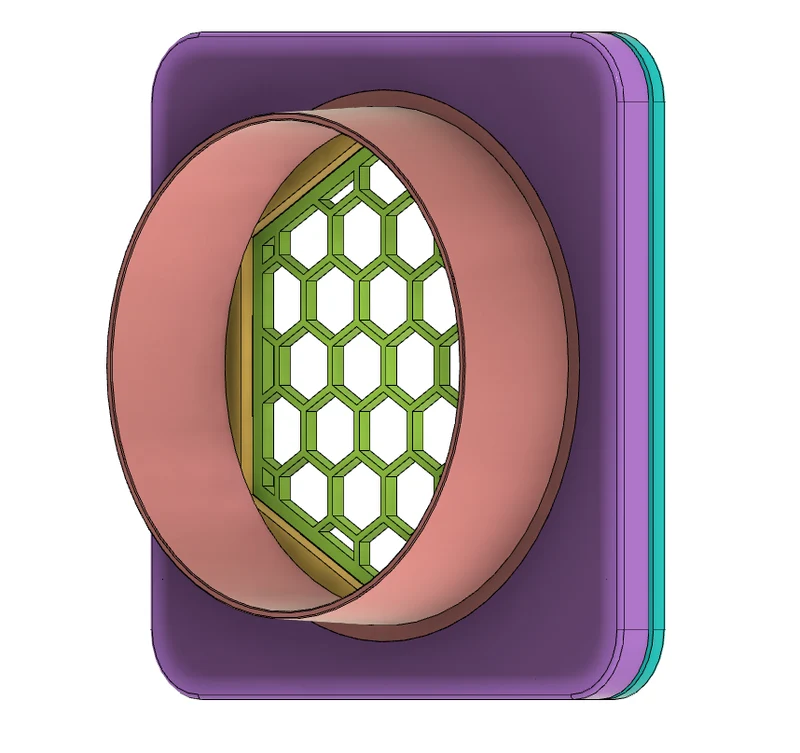

№4. 4-дюймовый разъем — опоры не требуются. Есть три версии:

4-дюймовый конический соединитель воздуховода — внешний сужается от 101 мм до 104 мм для плотного прилегания к внутренней части гибкого воздуховода.
Угловые соединители 4 дюйма — при использовании дополнительного колена эти соединители имеют большую окружность, чтобы подходить к концам колена.

4-дюймовый обжимной угловой соединитель — внутренняя окружность сужается от 104 мм у основания до 102 мм на конце.

Угловой соединитель 4 дюйма с прорезью — внутренняя окружность 104 мм

Если вам нужен разъем другого размера, дайте мне знать. Я был бы рад приготовить для вас один.

Также есть пара дополнительных деталей.

№1. Шестигранная вставка SnapFit — рассчитана на плотное прилегание, но ее можно легко снять.

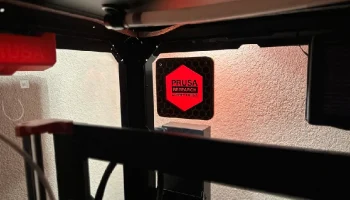

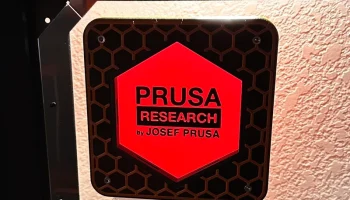

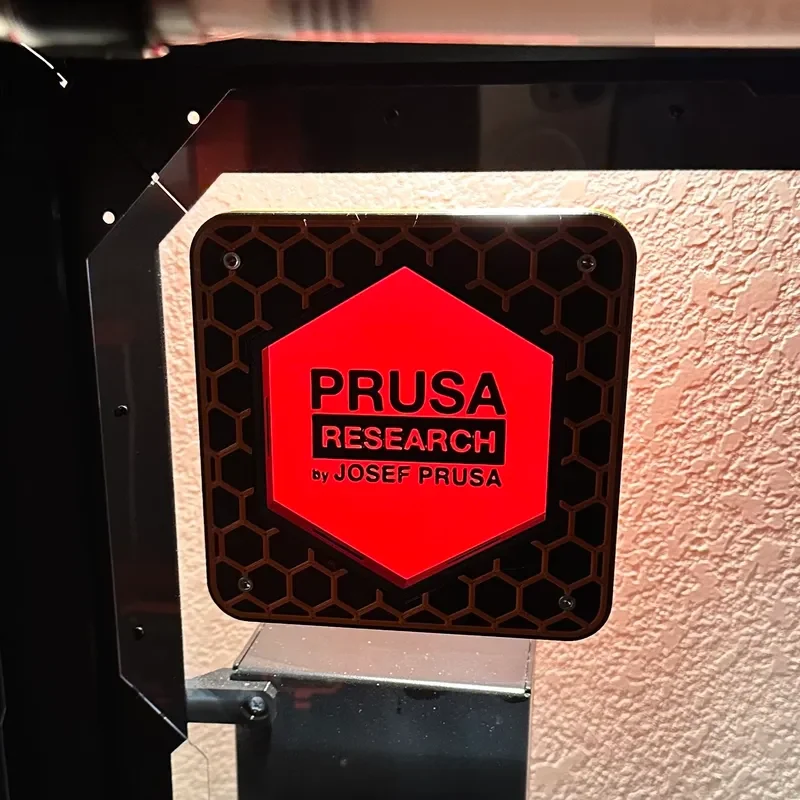

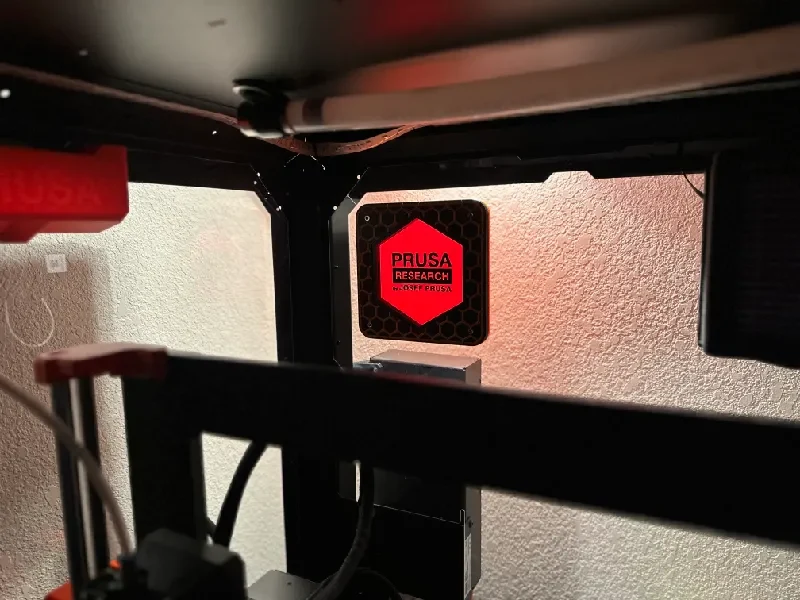

№2. Вентиляционная крышка — две версии; один пустой, на другом — логотип Prusa Research.

Примечание. Эти файлы были созданы в Fusion 360 и нарезаны в PrusaSlicer 2.6. Файлы .gcode установлены для вышеуказанных настроек для MK4. Я также включил файл .3MF, содержащий все
