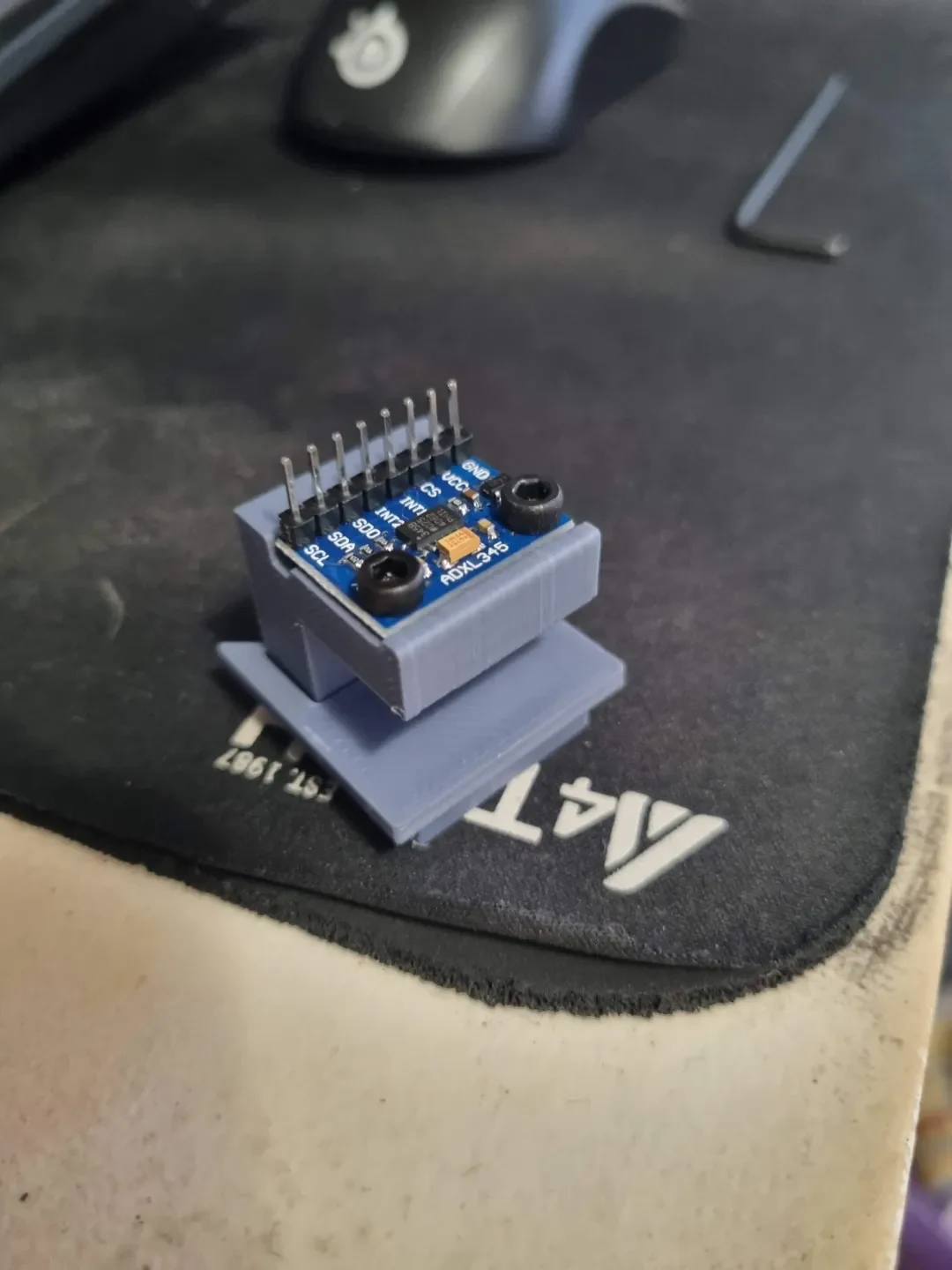

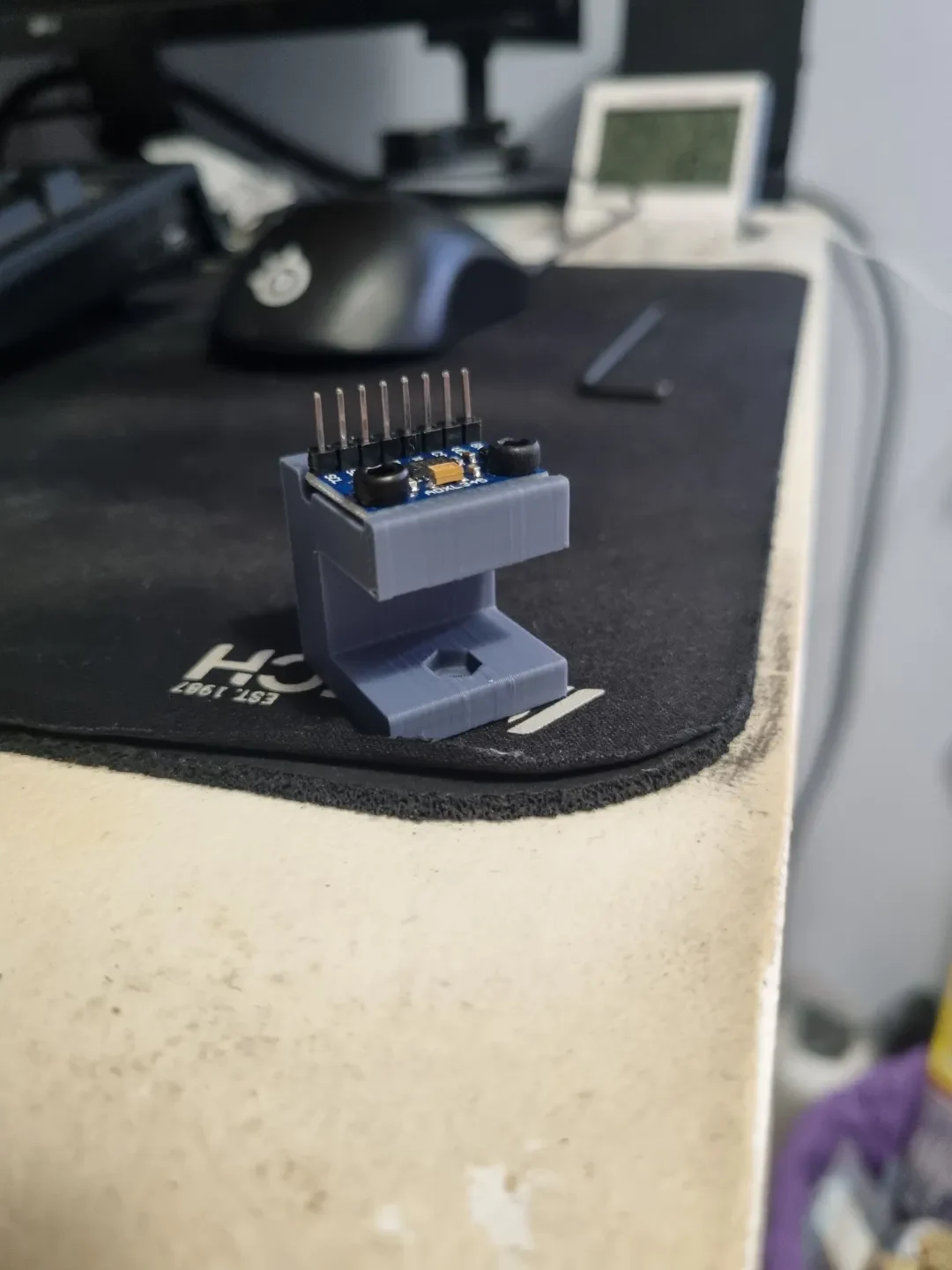

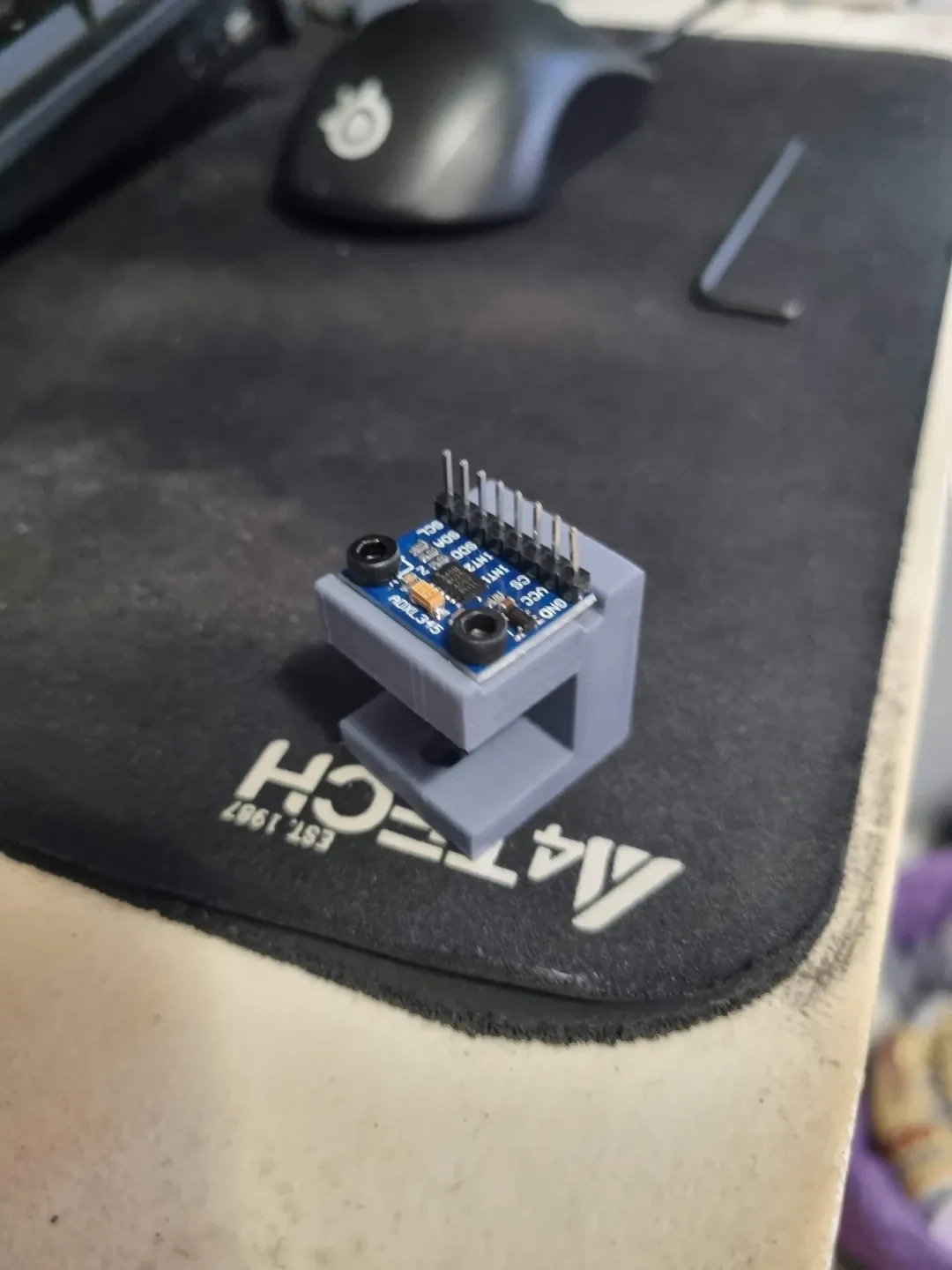

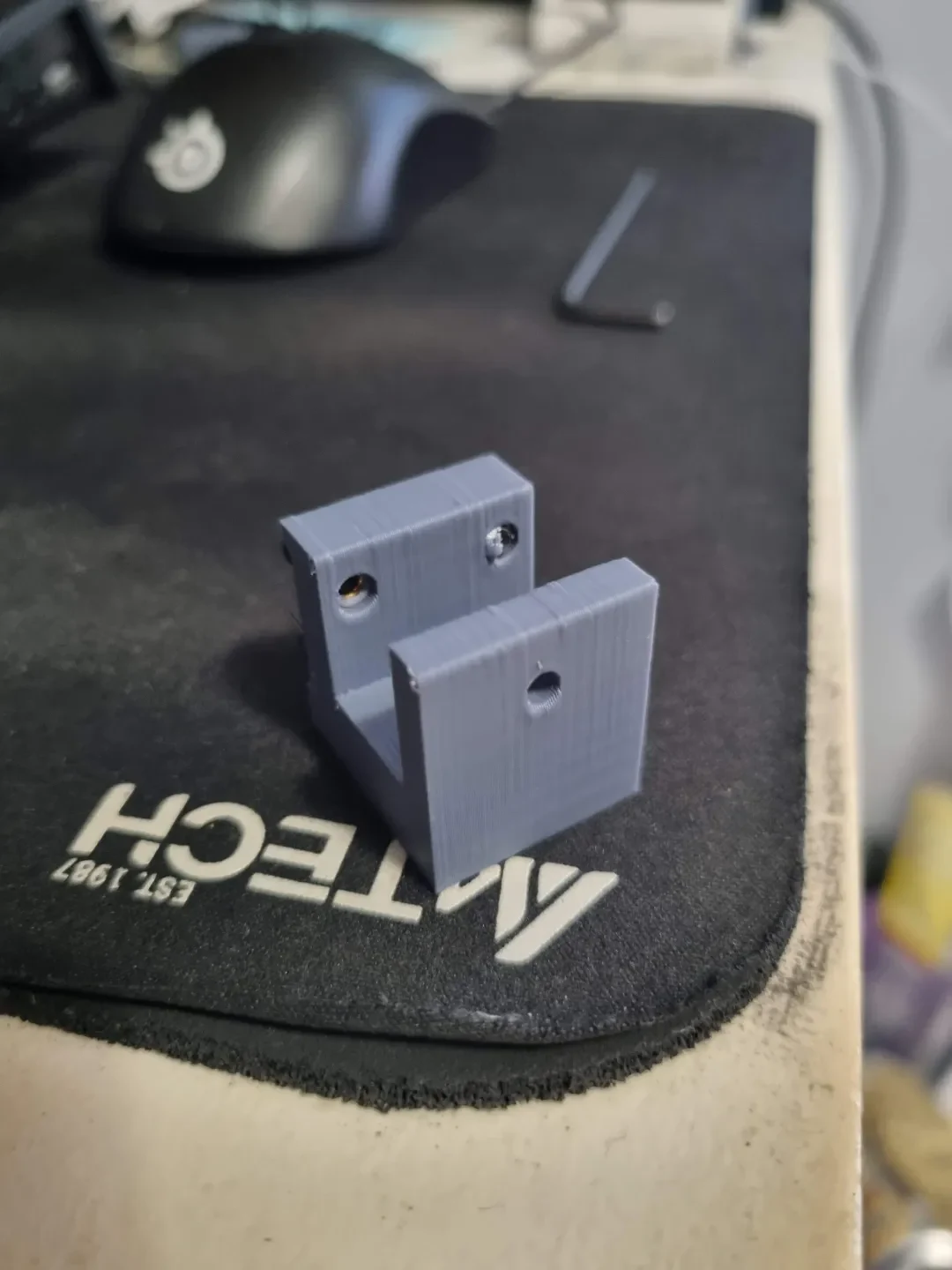

Ender 3 (V2&PRO) ADXL345 Крепление на кровать/МАГНИТНОЕ.....

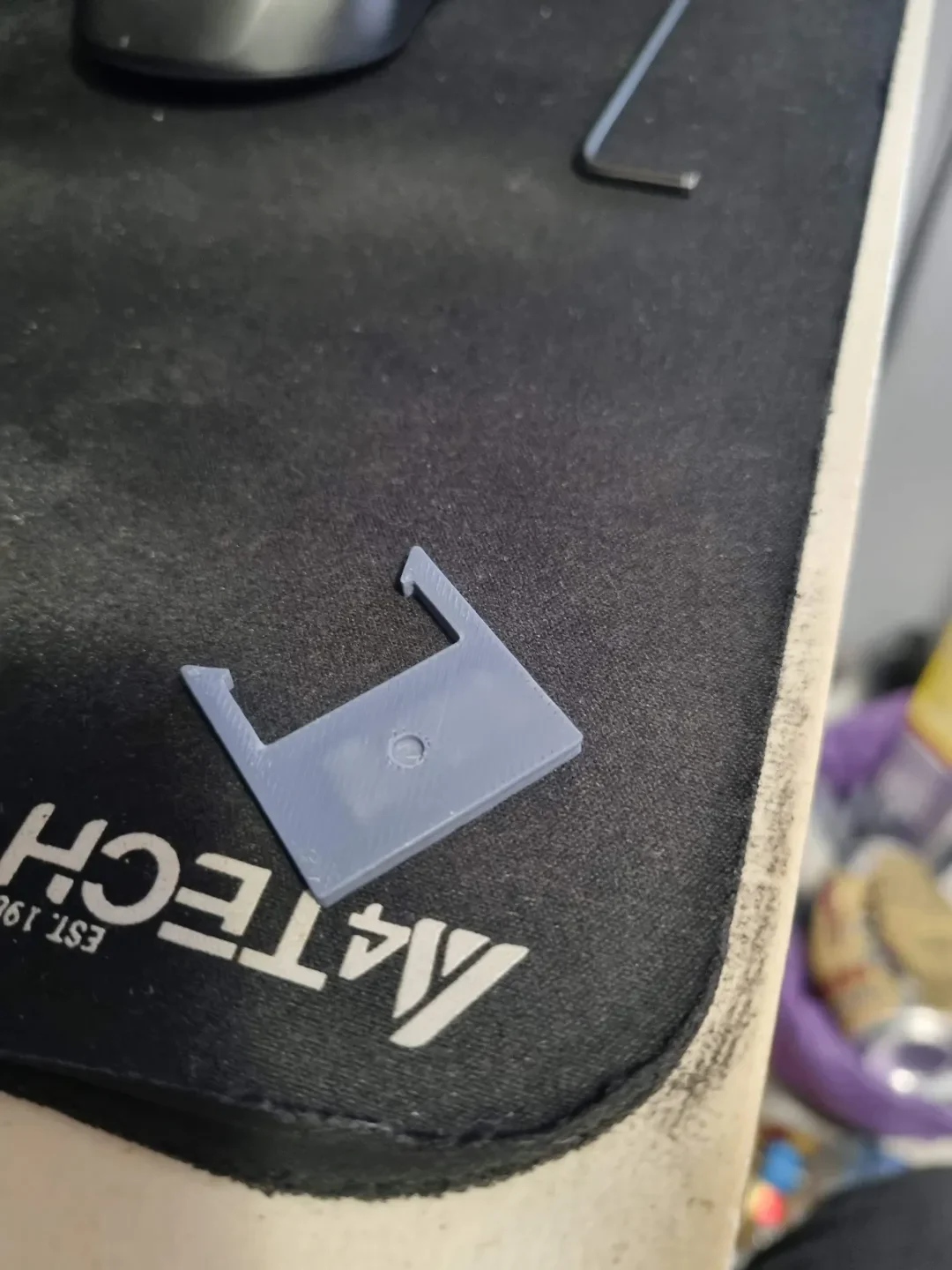

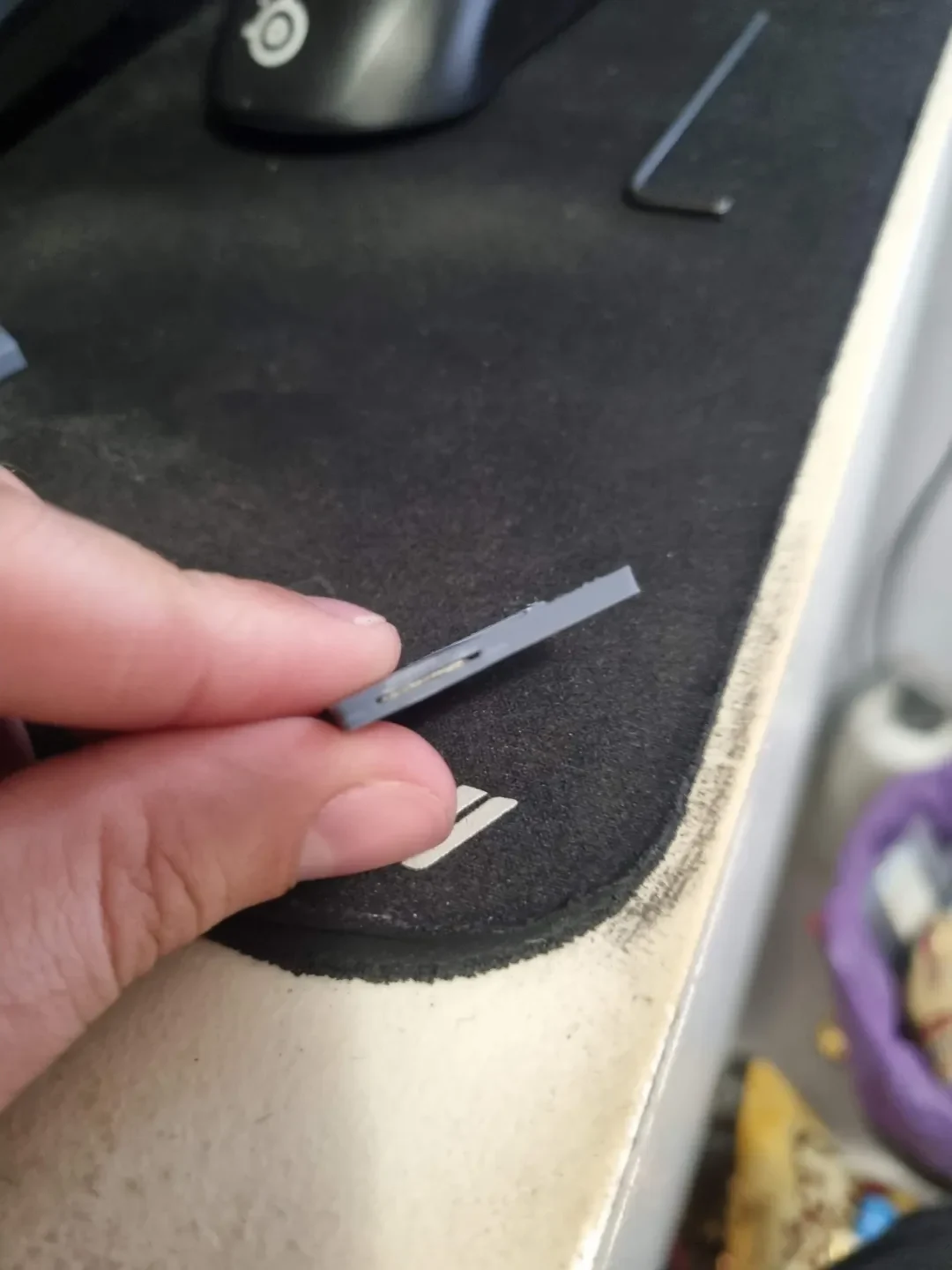

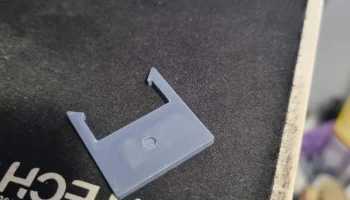

Это ремикс дизайна Джорджа для установки ADXL345 на кровать Ender 3, он должен подходить к другим принтерам для строповки кровати. Версия NOMETAL обычная, такая же, как и у Джорджа, но другая версия GUARD i подходит для металлического листа 10x20 толщиной 5 мм, чтобы придать гарде большую прочность. Когда я использовал это, я обнаружил, что защита может быть разрушена, а винт может проникнуть в нее и повредить кровать. Используется резьбовая вставка, ее мягкие вставки М3 (4,4х4,9). Не стесняйтесь делать ремиксы, если вы можете улучшить дизайн.

Вам понадобится:

Гайка М3
2x резьбовая вставка M3 4,4x4,9
Винт M3 (длина зависит от толщины станины)

Настройки печати:

Печать зависит от того, насколько прочной вы хотите, чтобы эта деталь была.

Я напечатал его с гироидальным заполнением по 4 периметрам 23%.

МАГНИТНАЯ версия:

Я также сделал версию, в которой используются 4 магнита 6х3 для крепления к магнитной платформе.

Поддержки не нужны, поверьте мне.

В комплект входит файл .STEP, поэтому не стесняйтесь изменять мой дизайн, если у вас более толстая кровать.
