Чехол для камеры Pi Zero W
Мой взгляд на минималистичный чехол для камеры Pi Zero W. Обеспечивает доступ к разъемам GPIO, имеет выемки для дополнительных магнитов для крепления к металлическим шпилькам, холодильникам и т. д. А также выемки для гаек M3, которые можно использовать для крепления изготовленных на заказ кронштейнов. Ссылки на необходимые части — это партнерские ссылки, если вы хотите поддержать мою работу.
Файлы шагов прилагаются, если вы хотите внести изменения или использовать специальные кронштейны для установки корпуса.
Необходимые детали
Я использовал этот ассортимент, в котором есть все, что вам нужно ниже, и даже больше для будущих проектов.
4 — M2x4 (для камеры)
4 — M2x8 (для нуля пи)
4 — M3x16 (от задней части корпуса к передней)
(Опционально) — 0-6 шестигранных гаек M3 для крепления специального кронштейна.
Также купил здесь ассортимент магнитов.
(Опционально) — неодимовые магниты 12x3 мм.
5 минут эпоксидной смолы или суперклея — я очень рекомендую эпоксидную смолу, но суперклей тоже подойдет.
Конечно, вам нужны они, если у вас их еще нет:
Пи Ноль W
Пи-камера V2
Кабель камеры Pi Zero длиной 150 мм
Микро SD-карта
Распечатать инструкции
Категория: Гаджеты Настройки печати
Производитель принтера: Prusa
Принтер: i3 МК3
Плоты: Нет
Поддерживает: Нет
Разрешение: .2
Заполнение: 20%
Нить: Zi-Rui PLA Marble
Примечания:
Эта нить очень хороша, если вам нравится ее внешний вид.
Я печатал с соплом 0,6 мм и высотой слоя 0,2 мм, и это заняло около 2 часов, с соплом 0,4 мм тоже должно печатать нормально.
Пост-печать

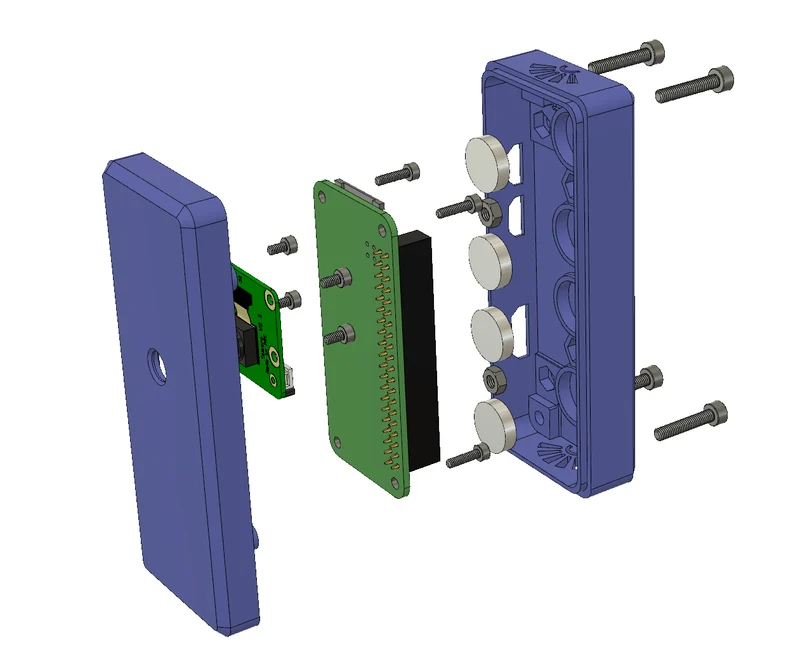

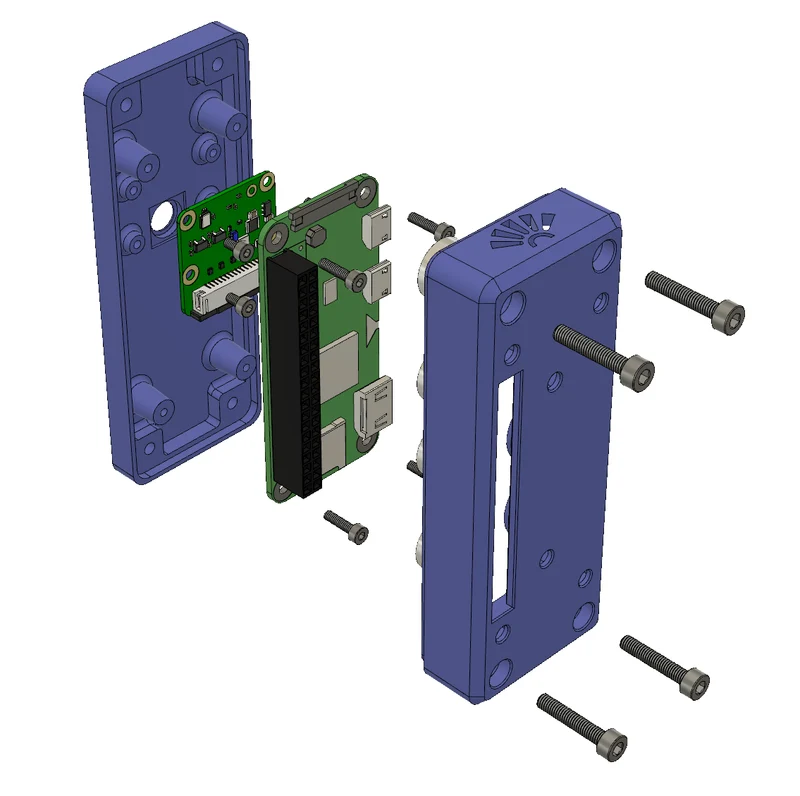

Сборка
Магниты и/или шестигранные гайки закрепите эпоксидной смолой или суперклеем (просто нанесите немного на шестигранные гайки и следите за резьбой), подождите 5-10 ми��ут, чтобы высохнуть.

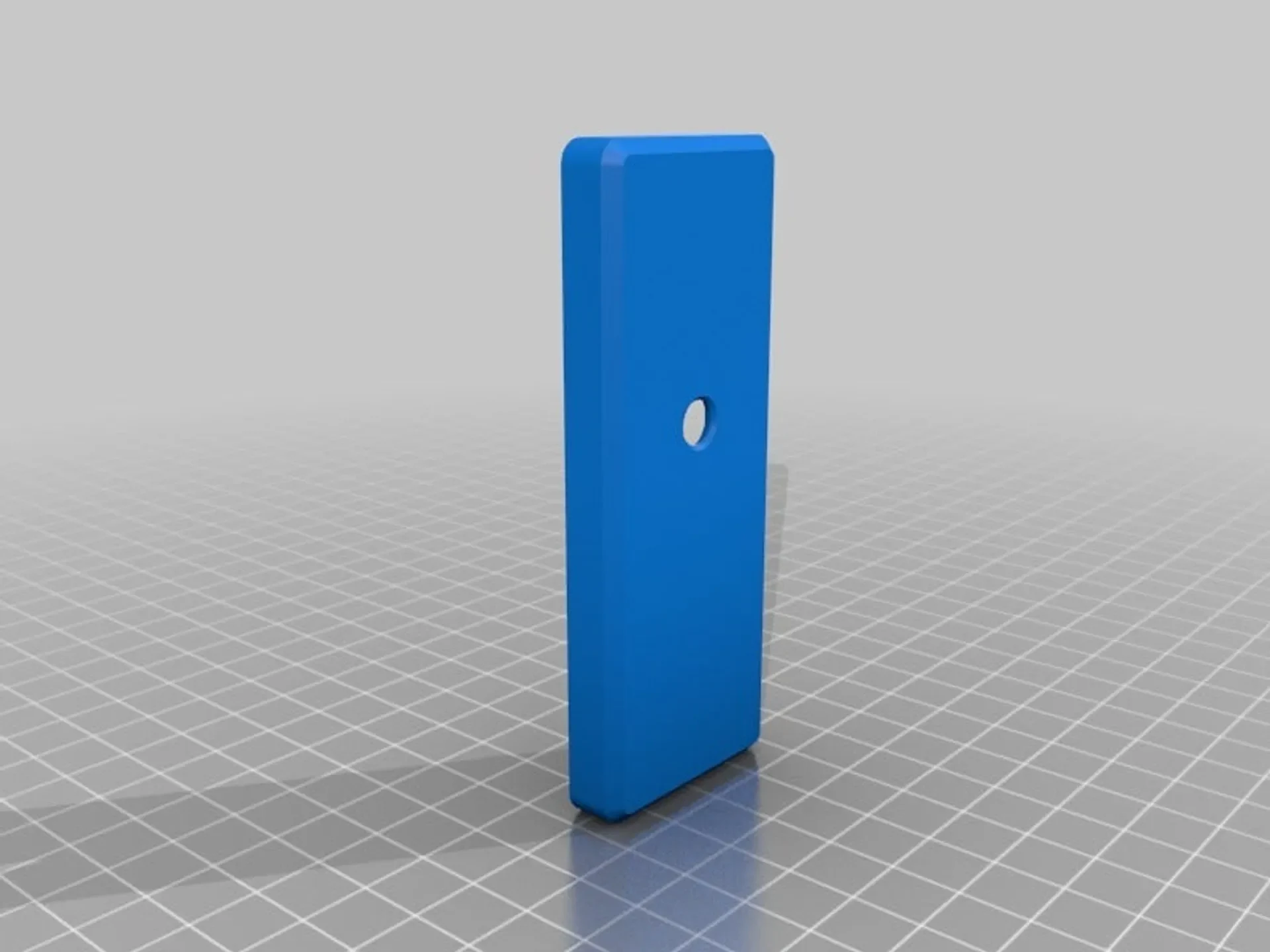

Подключив кабель к камере, закрепите его на передней панели корпуса с помощью болтов M2x4.
Закрепите Pi Zero над камерой болтами M2x8.

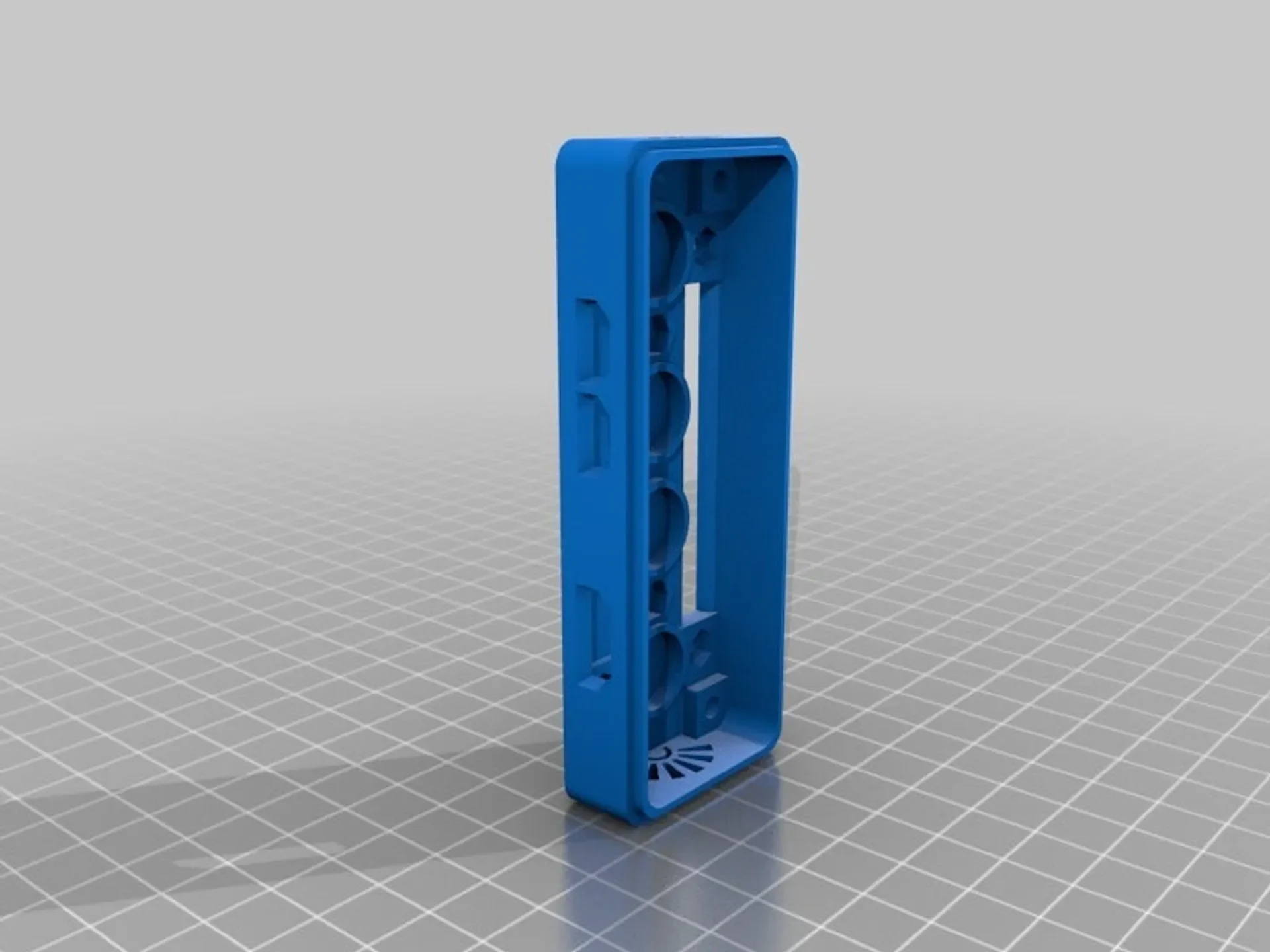

Поместите заднюю часть корпуса поверх передней и закрепите болтами М3х16.
Монтируйте как хотите
Программное обеспечение
Вы можете использовать любое пр��граммное обеспечение/ОС, совместимое с Raspberry Pi, однако я настоятельно рекомендую взглянуть на Motion Eye OS, чтобы упростить работу с камерой с богатым набором функций.
