Дверь отсека для накаливания CoreOne.........

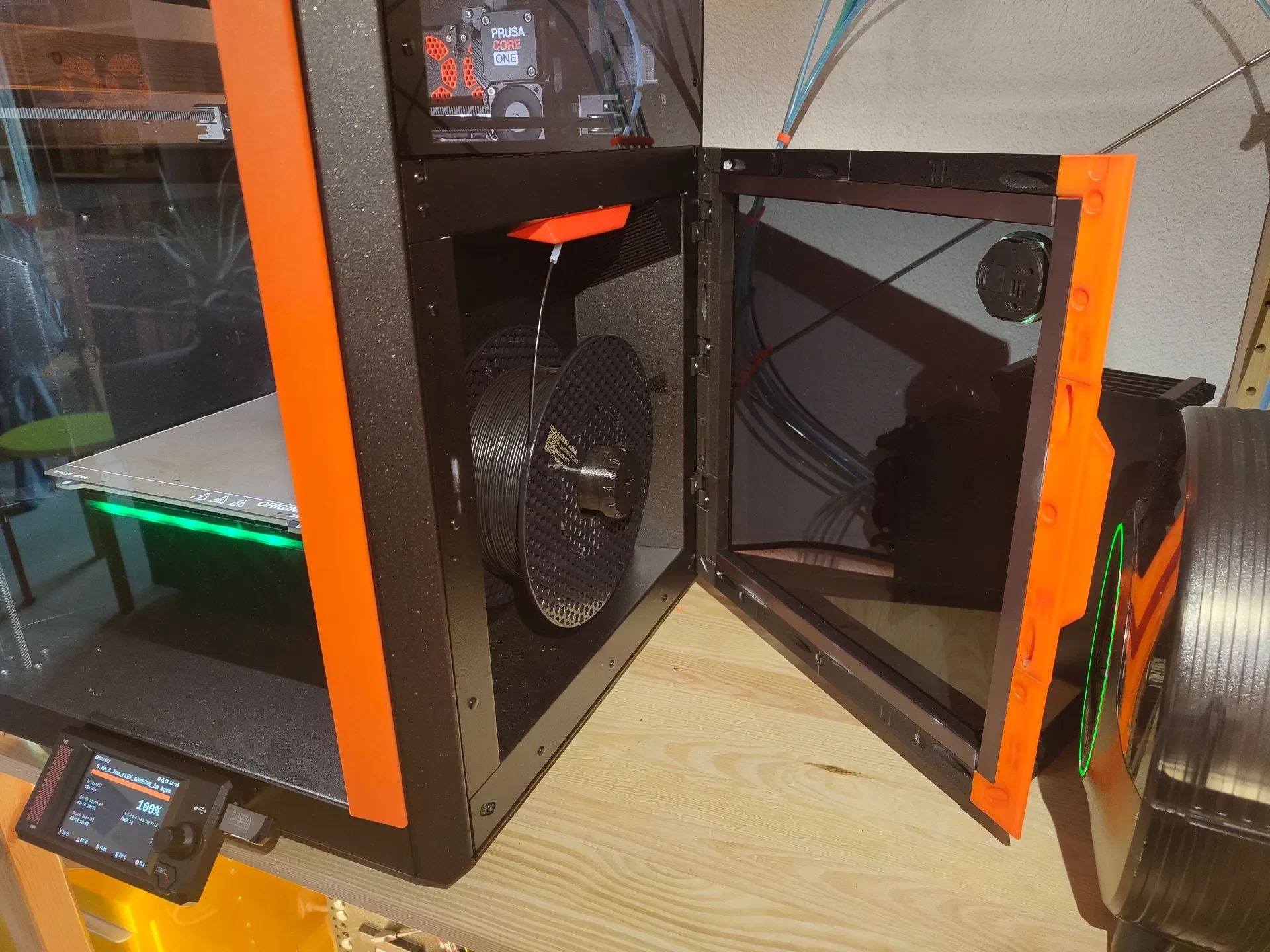

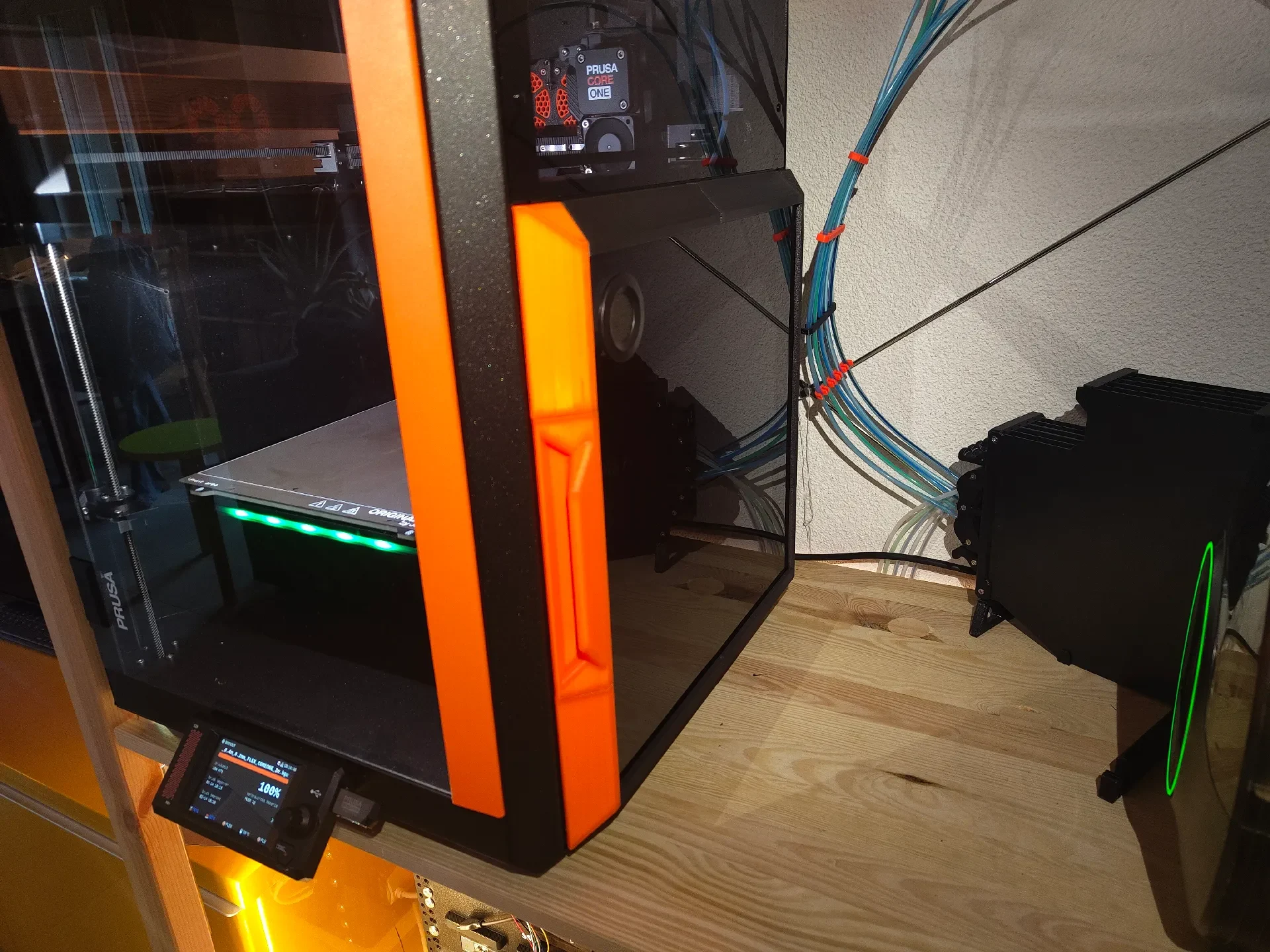

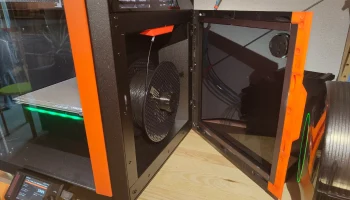

Откидная магнитная дверца отсека для нитей накаливания Prusa Core One.

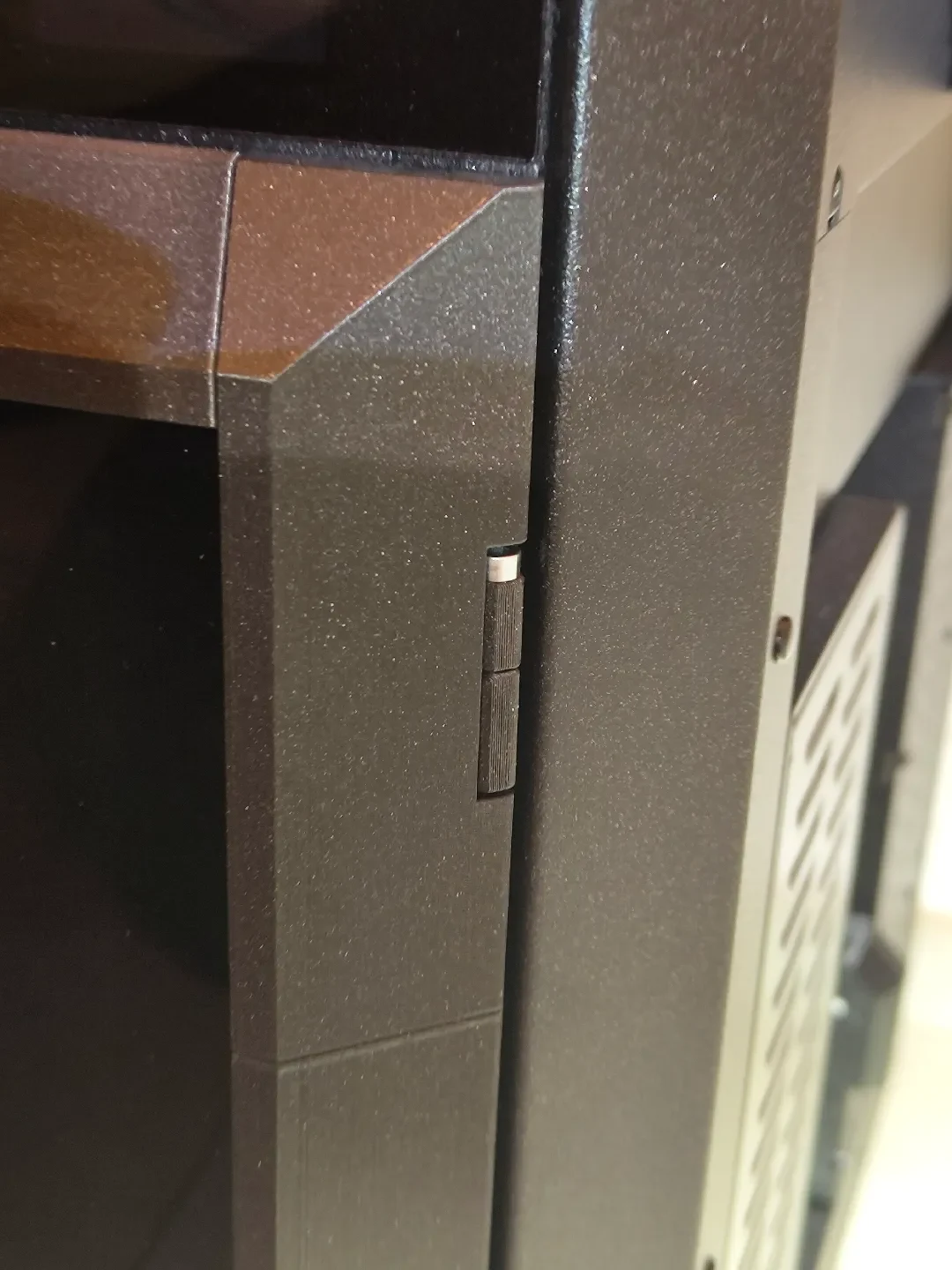

В этой версии, основанной на оригинальном Filament Hatch, добавлены три встроенные петли, обеспечивающие доступ без полного снятия крышки. Дверь закрывается заподлицо и удерживается на месте с помощью непрерывной магнитной ленты для равномерного прижима.

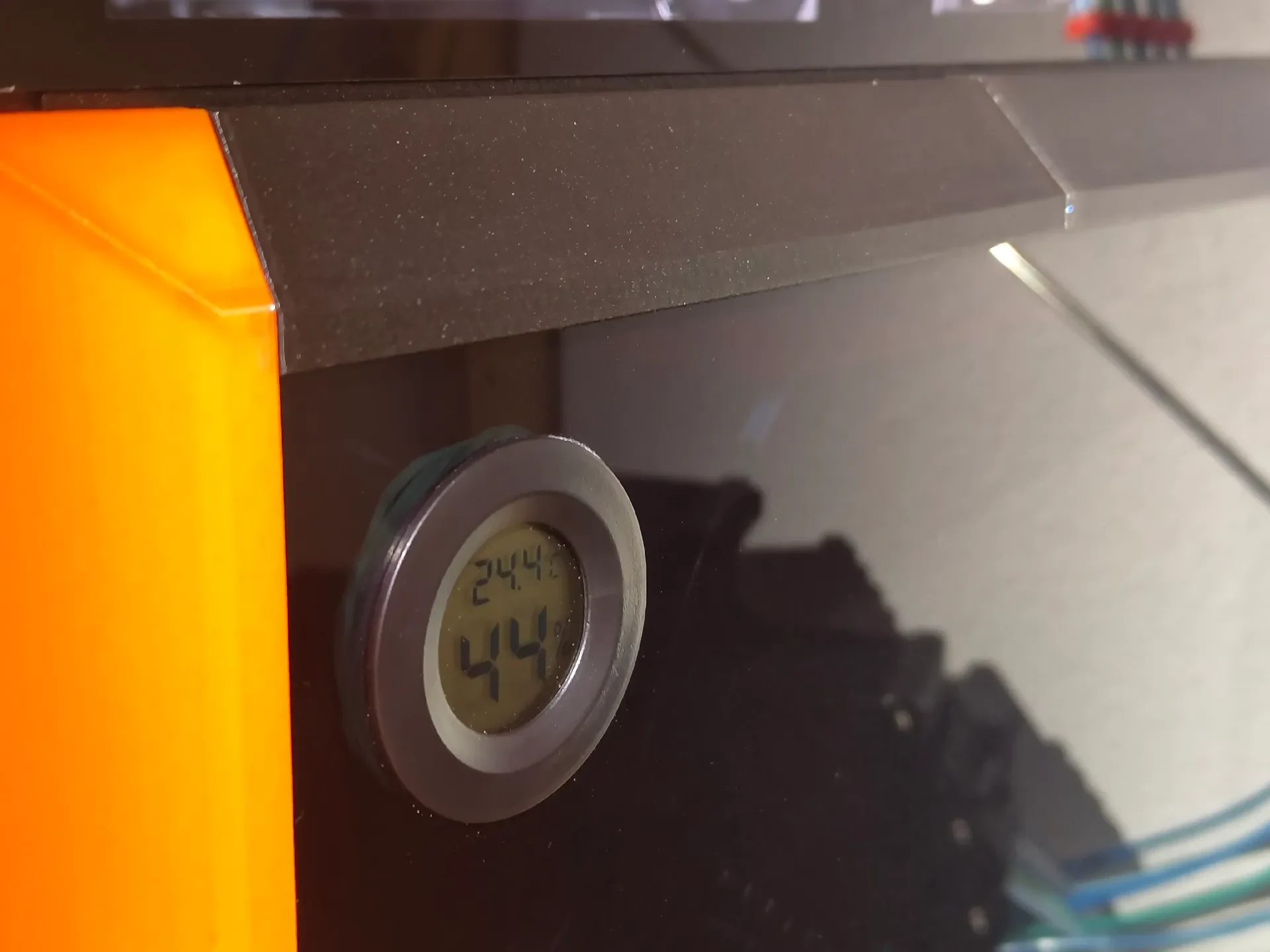

Акриловая панель толщиной 3 мм интегрирована в модульную печатную рамку, собранную с помощью винтов M4 и вставок с подогревом. Все детали имеют этикетки сзади для ориентации. Возможна установка дополнительных гигрометров.

В двери и раме используются те же вставки с резьбой М4, что и в оригинальной конструкции люка.
Три петли крепятся с помощью фурнитуры M3.

Совместим с Core One и Core One+, включая конфигурации с удлиненным держателем нити.
Все детали печатаются без подставок.

Примечание. Core One поставляется без вставок с подогревом — в этой версии их количество увеличивается до тринадцати.

Требуемое оборудование

10 нагреваемых вставок M4 (внешний диаметр 4 мм)

10 винтов со шлицем M4×15 мм

Акриловый лист 3 мм, 328×326 мм

Магнитная лента шириной 13 мм, толщиной 1,8 мм.

3 × подогреваемые вставки M3 (установлены в дверь)

3 винта с потайной головкой M3×5 мм

3 винта с потайной головкой M3×10 мм

3 шайбы М3

3× гайки М3

3 винта с внутренним шестигранником M3x25

Инструкции по печати

Каждая печатная часть требуется только один раз. Названия деталей в нижнем регистре обозначают боковые компоненты, а детали, начинающиеся с заглавной буквы, используются для верхней и нижней частей.

Петли названы в честь части рамы, к которой они прикреплены.

Акриловое стекло

*размеры в мм

Сборка

Конструкция рамы такая же, как у CoreOne Hatch, но правая сторона не имеет ручки и имеет выемки для петель.

Передние входы для резьбовых вставок расположены под углом, что облегчает точную установку паяльником. После этого детали рамы легче всего монтировать на акриловое стекло. Это работает без клея. Если стекло вибрирует в раме, можно использовать немного клея. После установки рамы на стекло магнитную ленту можно приклеить в зазор в рамке.

В отличие от люка, к правой стороне этой конструкции не нужно прикреплять магнитную ленту, так как именно там будут расположены петли.

Петли еще не прикреплены к раме.

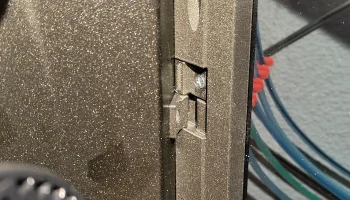

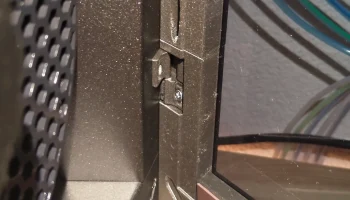

Петли собираются путем соединения дверной детали и детали CoreOne с помощью винта с внутренним шестигранником M3x25 в качестве оси. Со стороны с выемкой для головки винт должен легко вставляться, а затем вкручиваться в отверстие в другой части пластика. Не затягивайте здесь слишком сильно, так как шарнир все равно должен иметь возможность двигаться.

Монтаж на CoreOne

Чтобы установить петли на CoreOne, необходимо снять нейлоновые заклепки. Мне удалось легко удалить их вручную, но на распечатках доступно несколько устройств для этого процесса.

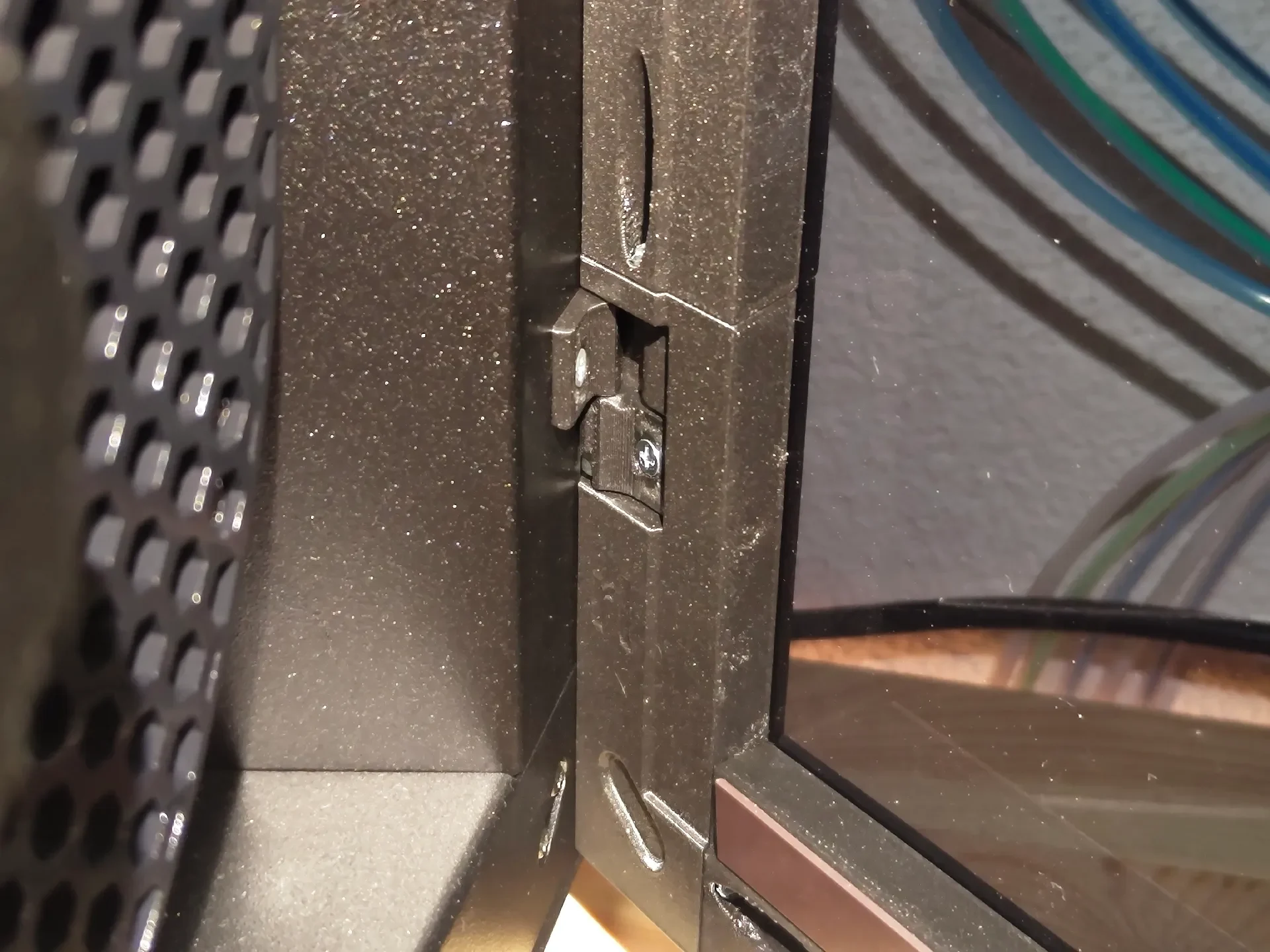

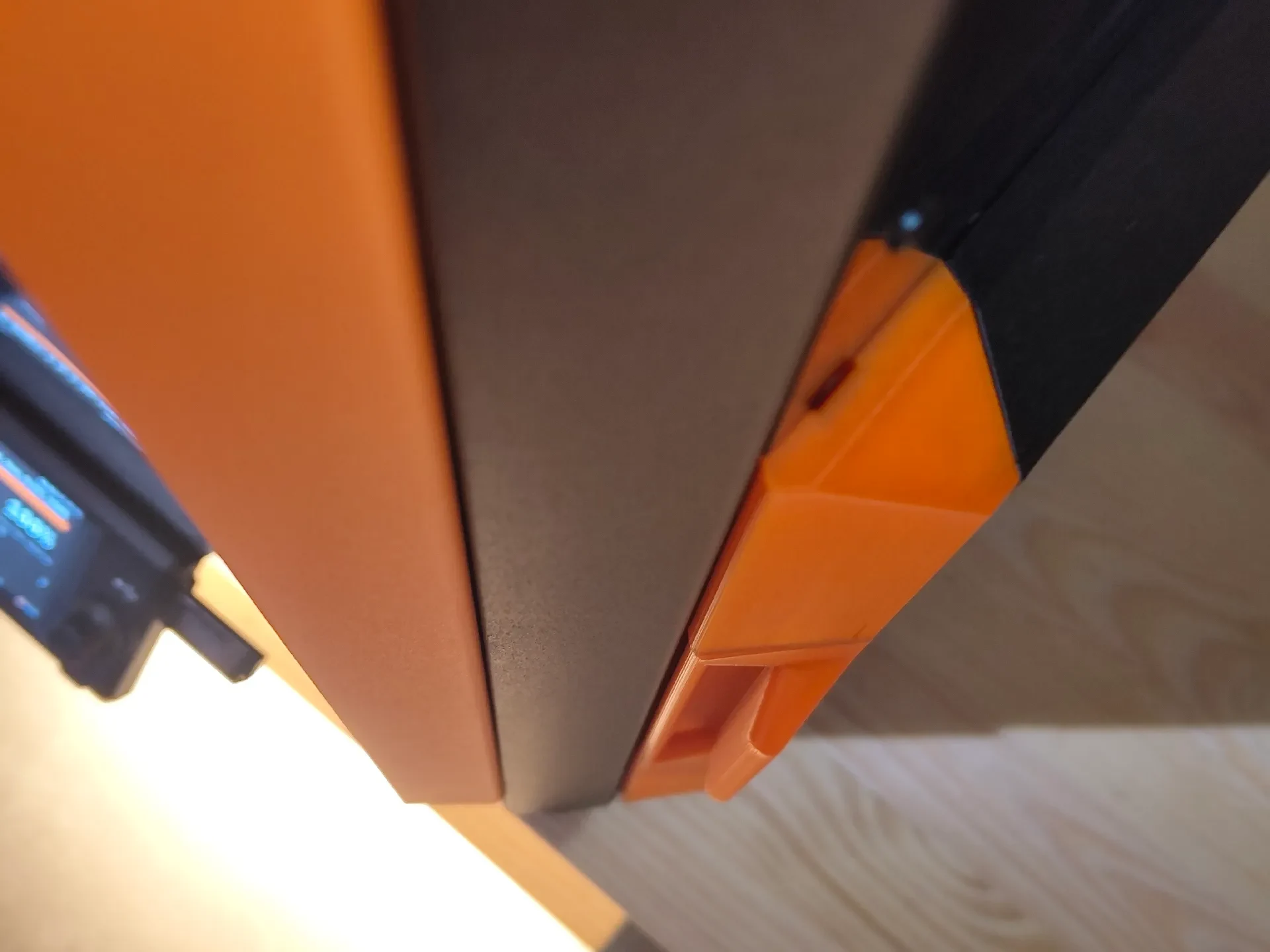

Убедитесь, что нижняя петля установлена ​​«вверх ногами». Для крепления петель используйте винты с потайной головкой M3x10 мм. Внутри вам нужно использовать шайбу и гайку, чтобы закрепить винт (или просто гайку, это зависит от вашей конструкции).

Это немного неудобно, так как гайки приходится устанавливать вслепую.

Если петли еще не надежно затянуты на CoreOne, их можно отрегулировать во время установки двери.

Затем можн�� прикрепить дверь к петлям с помощью шурупов с потайной головкой М3х5мм. Вверните винты через петли в обогреваемые вставки в двери.
