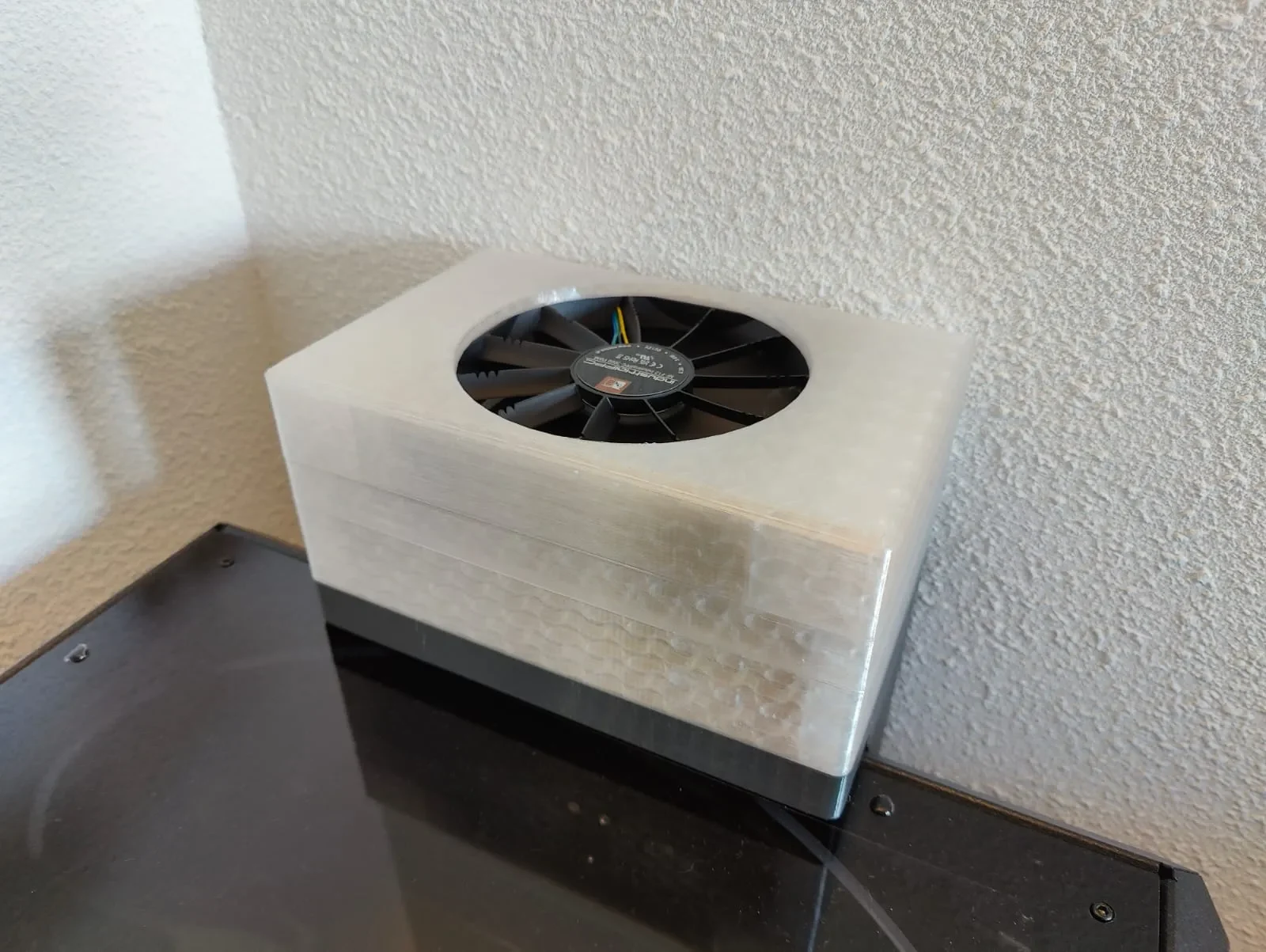

Фильтрованное вентиляционное отверстие для Prusa Core One...
Я создал это, так как хотел добавить в свой принтер фильтрацию воздуха, в которой использовался бы готовый фильтр с активированным углем и фильтр HEPA, а также вентилятор для снижения давления на встроенные вентиляторы камеры. Я вдохновился воздушными фильтрами для коробок для бенто и создал нечто штабелируемое, которое можно легко менять, модифицировать или добавлять в будущем.

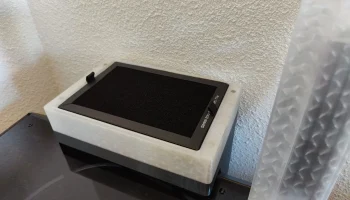

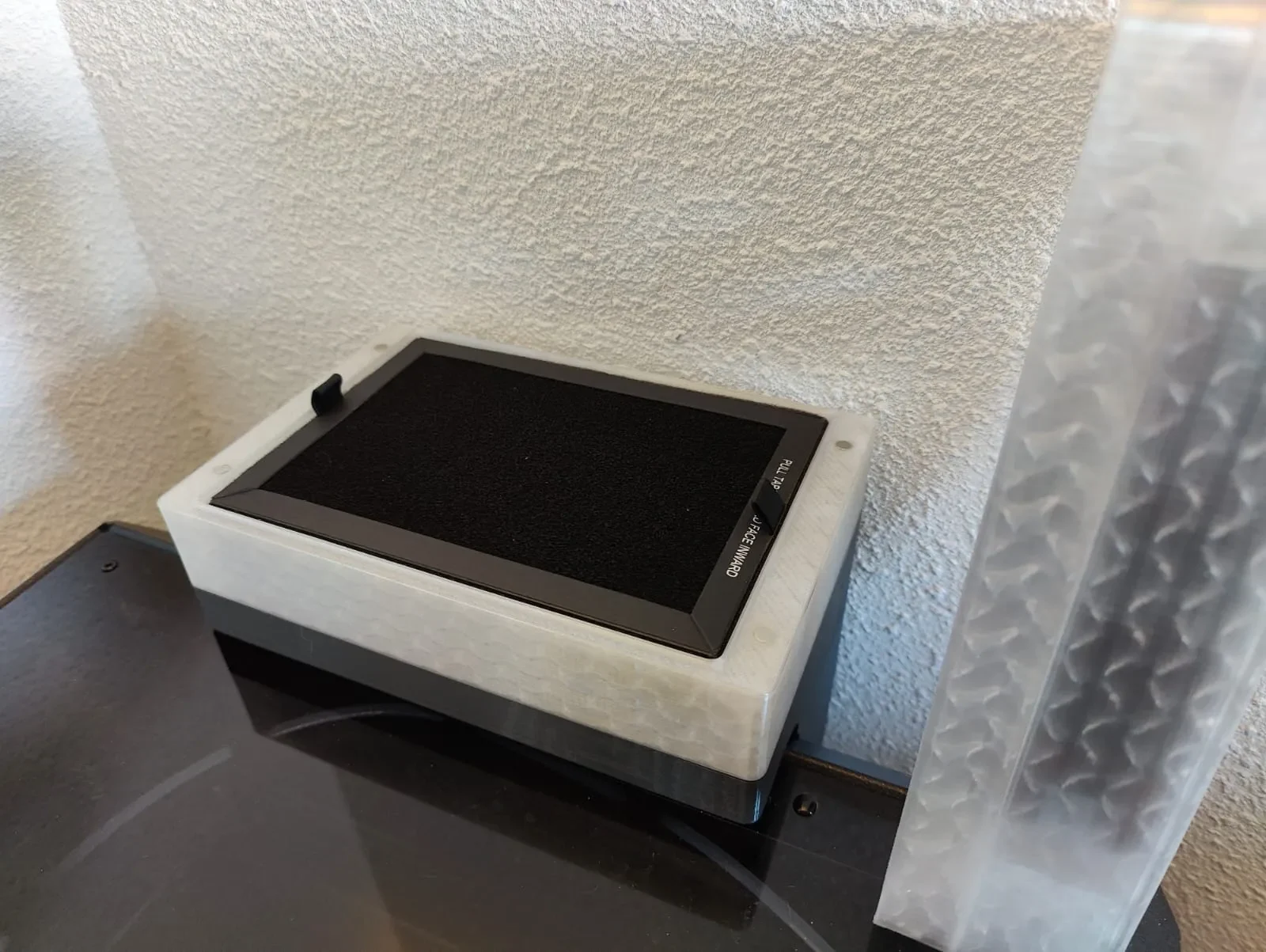

Я выбрал фильтр LV-H128, поскольку он был дешевым и доступным. Кроме того, его форма и размер легко вписывались в мой дизайн.
Я выбрал вентилятор Noctua NF-F12 iPPC-3000 PWM, так как он предназначен для радиаторов и используется с более высоким статическим давлением. Я только что подключил его к блоку питания в стене, поэтому в настоящее время не могу изменить скорость вентилятора. Надеюсь, у меня будет время сделать это в будущем. Я выбрал адаптер 100-240 В переменного тока на 12 В постоянного тока с цилиндрическим разъемом 2,1 x 5,5 мм и использовал цилиндрический р��зъем постоянного тока 2,1 x 5,5 мм с 4-контактным адаптером вентилятора для подключения блока питания и вентилятора. У меня есть один с переключателем, поэтому я могу легко включать и выключать вентилятор по мере необходимости.
Я предусмотрел в основании наклонные отверстия, чтобы воздух из комнаты также мог проходить к фильтру. Это произошло главным образом потому, что я пока не могу замедлить скорость вентилятора Noctua, поэтому, если из камеры выдувается мало воздуха, он может циркулировать воздух из комнаты. Они расположены под углом, чтобы уменьшить вероятность выдувания воздуха из базовой части вытяжными вентиляторами камеры.

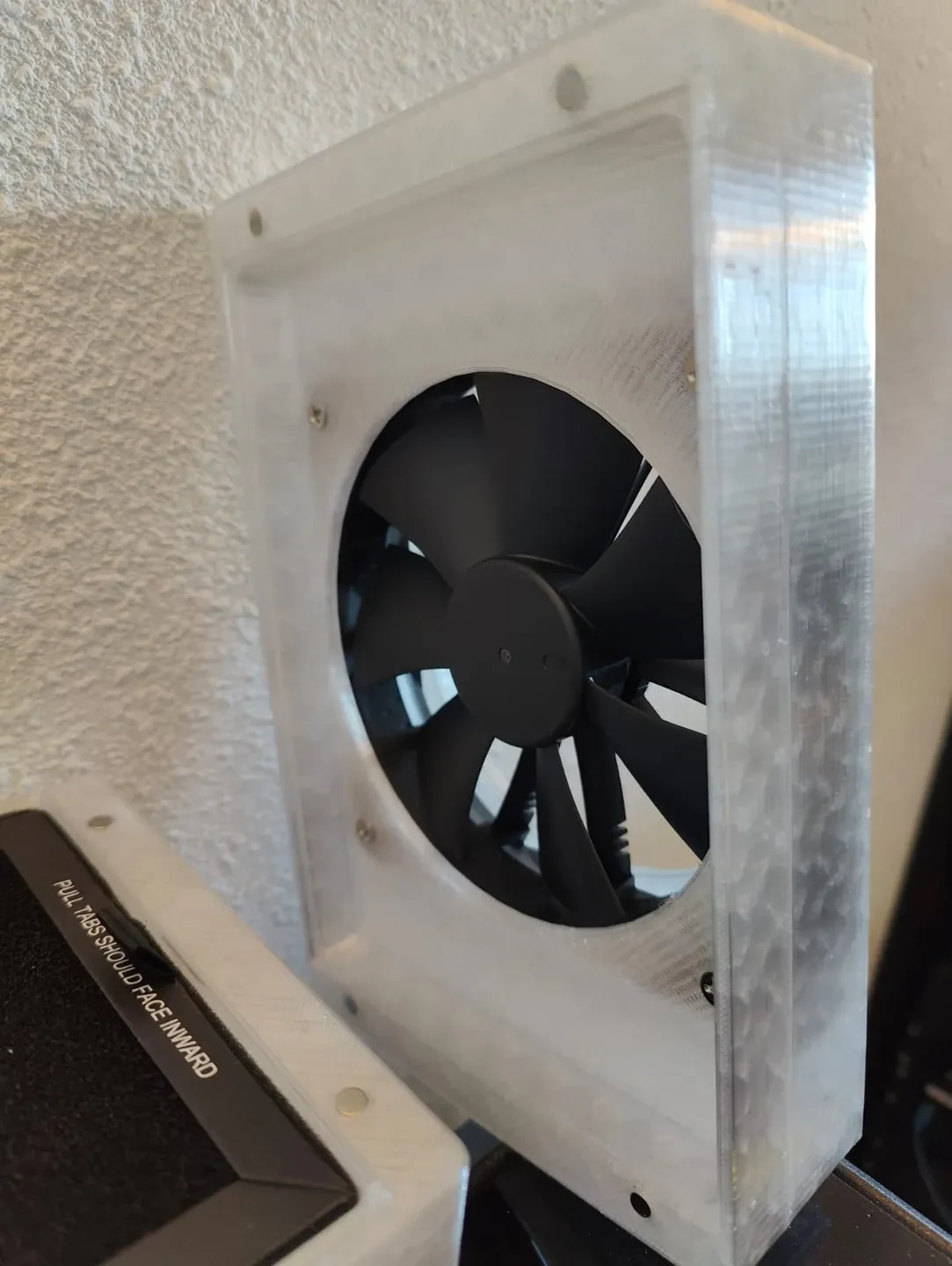

Все детали соединяются друг с другом с помощью магнитов размером 5 х 2 мм, а для крепления основания к принтеру я использовал магниты 10 х 2 мм. В сочетании с плоской частью, расположенной сверху принтера, это поддерживает его вес. Вентилятор можно прикрепить к детали 4_Fan_Holder с помощью 4 винтов, которые входят в комплект поставки вентилятора (стандартные винты для вентилятора ПК).

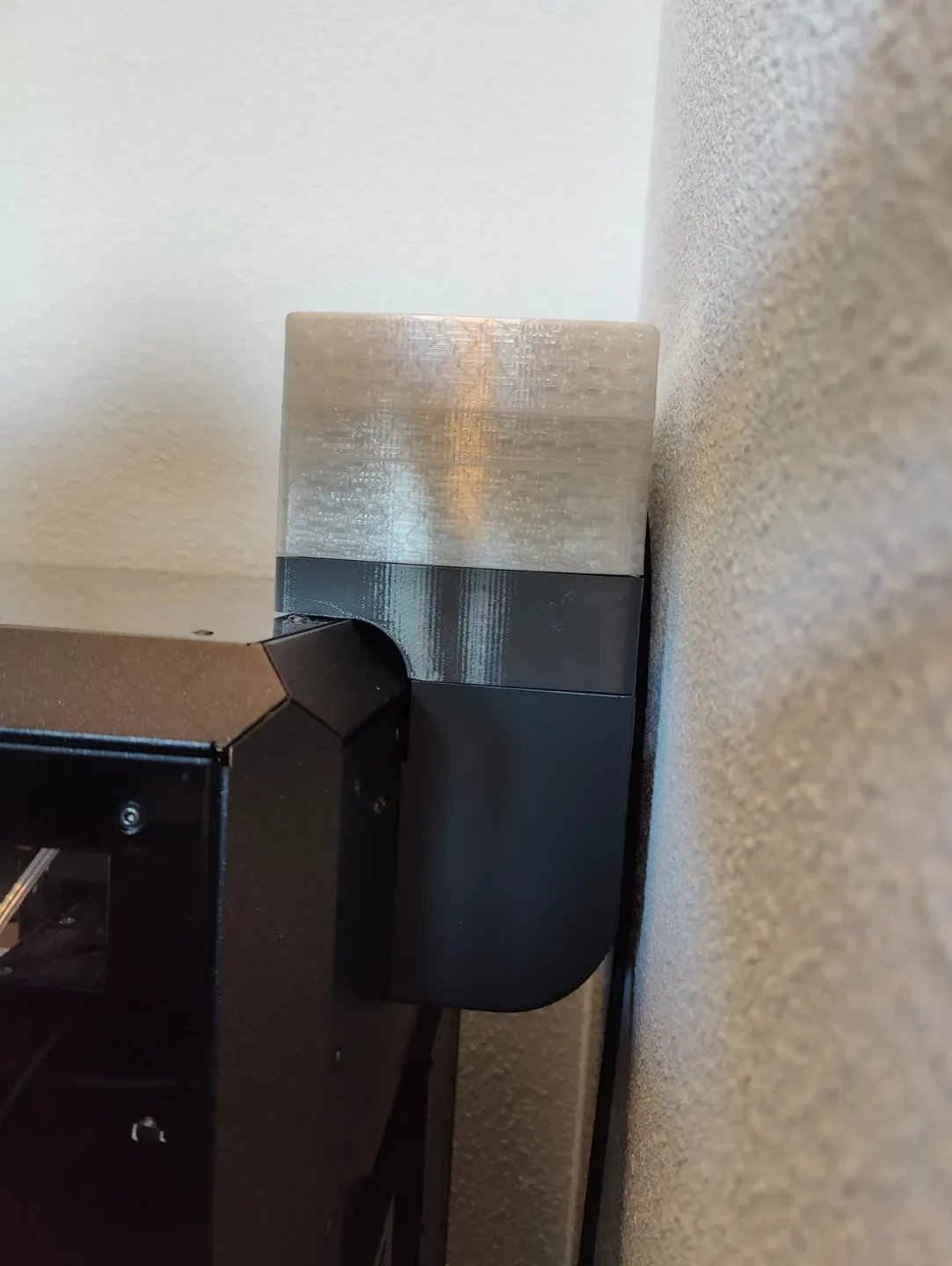

Для установки вам потребуется зазор 80 мм сзади принтера. Магниты надежно удерживают принтер на принтере, винты не нужны. (Сначала я тестировал это, используя только магниты 2x10x2 мм, и это оказалось сильнее, чем требовалось. В окончательной конструкции я использовал 4, просто чтобы быть уверенным).
Я напечатал все свои детали из PETG вместо PLA для более высокой термостойкости, однако ASA или ABS могут быть более подходящими, если вы регулярно печатаете материалами с более высокими температурами.
Список запчастей:
1x 1_Base
1x 2_Адаптер
1x 3_Filter_Holder
1x 4_Fan_Holder
1x 5_Fan_Cover
4 магнита 10 x 2 мм (удерживающая способность 2 кг)
32 магнита размером 5 x 2 мм (удерживающая способность 0,5 кг)
1 вентилятор Noctua NF-12 iPPC-3000 с ШИМ (можно заменить на любой 120-мм вентилятор для ПК)
1x адаптер постоянного тока 5,5 x 21 мм к 3- или 4-контактному разъему вентилятора
1 блок питания от 100-240 В переменного тока до 12 В постоянного тока с цилиндрическим разъемом постоянного тока 5,5 x 2,1 мм (для вентиля��ора ПК должен быть выход 12 В)
