Maglock, предохранительный замок для малышей для шкафов.....

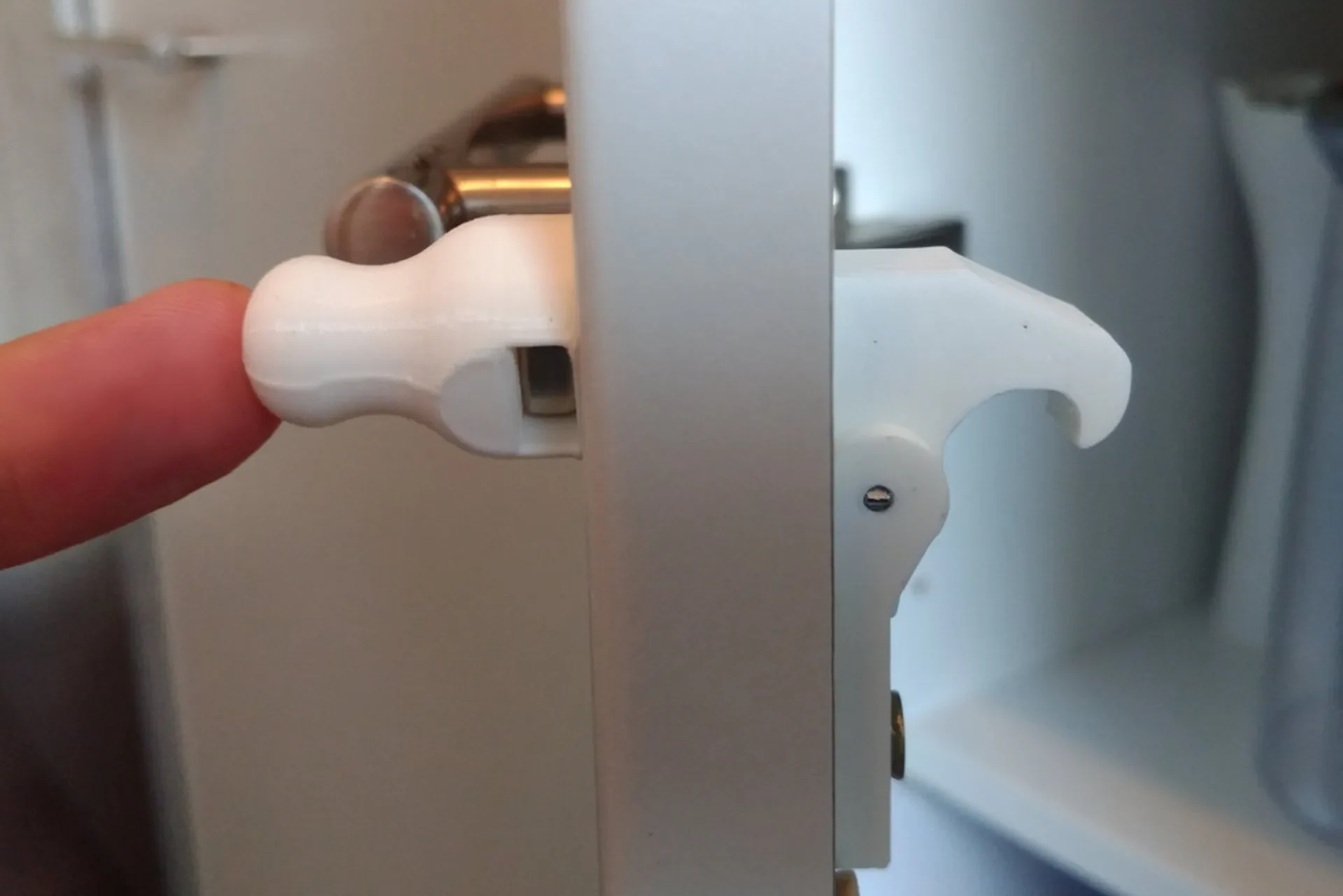

Замок для шкафов, который открывается магнитом. Это делает шкафы безопасными для малышей. Использую в основном на кухне, где чувак часто наводил беспорядок, опустошая нижние шкафчики.

Спецификация:

2 неодимовых магнита 10мм*10мм*5мм

2 винта M3, длина 18 мм.

3 шурупа по 4 мм длиной не менее 10 мм.

Инструкции:

распечатать все части

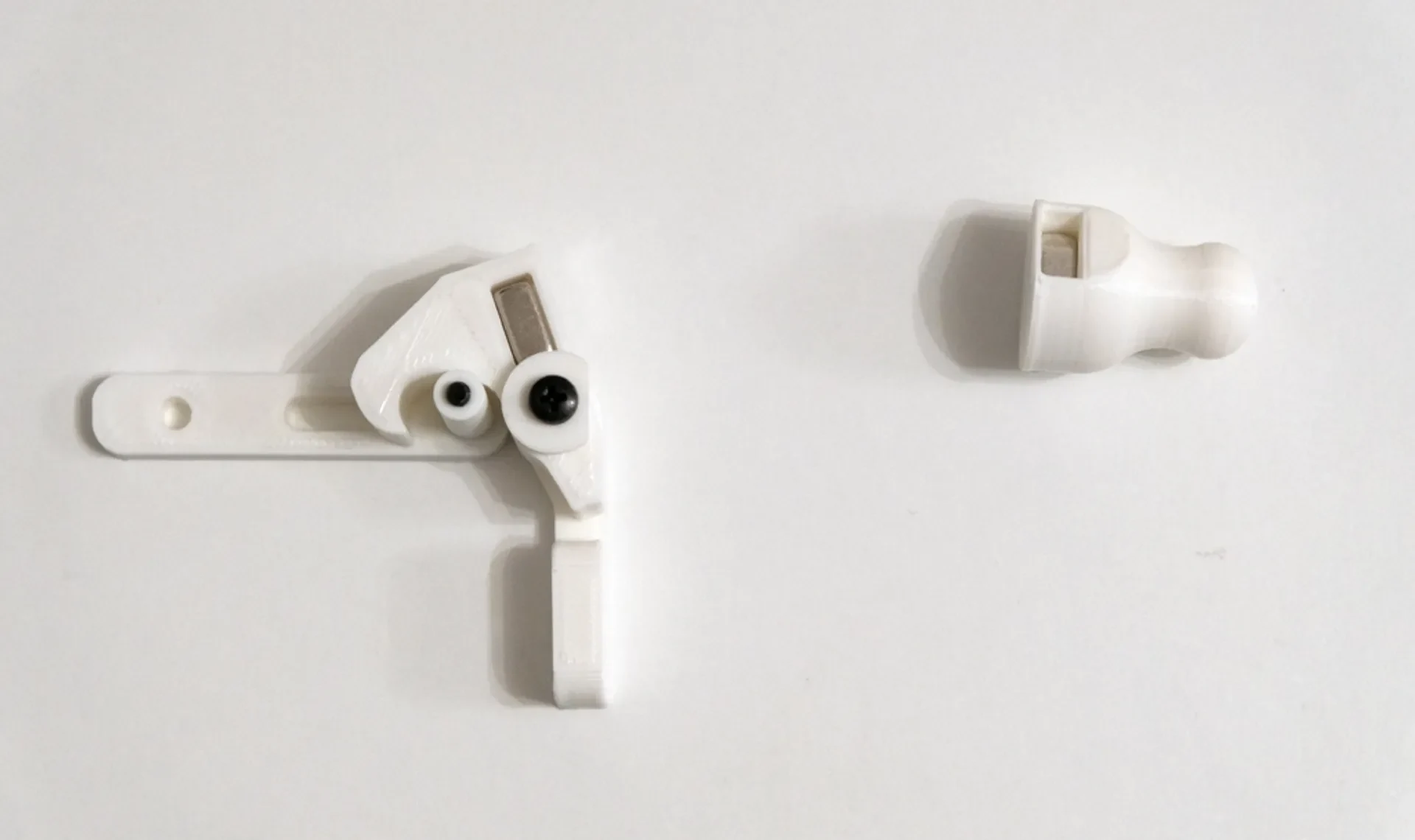

соберите все детали (должно быть понятно), установите магниты на место (приклейте их, если они отсоединятся)

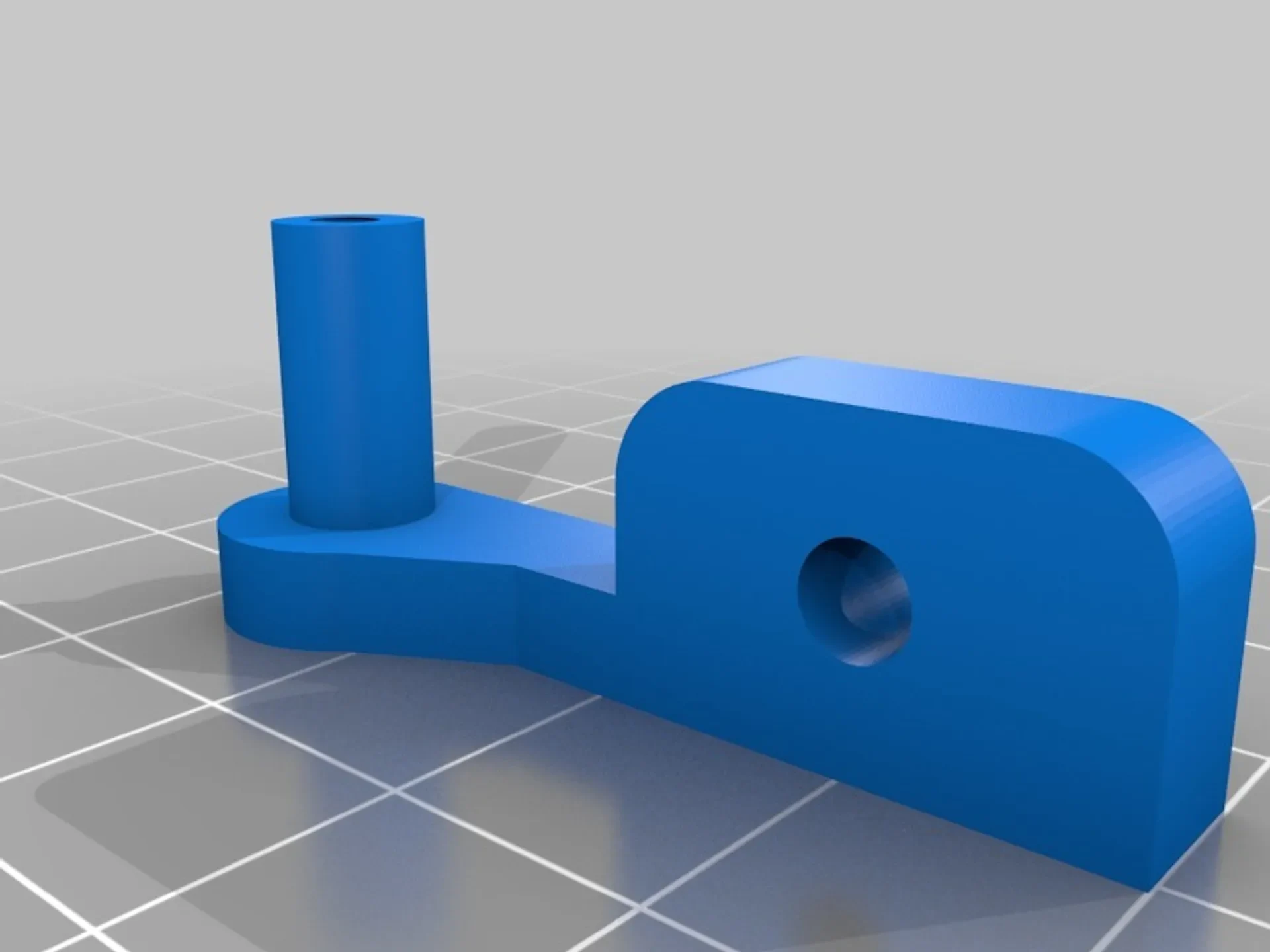

прикрутите крюк с петлей к двери на желаемой высоте

прикрутите защелку внутри шкафа: середина винтовой направляющей находится на расстоянии 3,5 см от плоскости двери. Измерьте это расстояние и прикрутите один винт к полуфиксированной ��аправляющей.

отрегулируйте защелку по размеру крючка и проверьте

прикрутите второй винт к защелке, чтобы зафиксировать ее навсегда. Спасибо Non-ICE за хорошую основу. Мой

Изменения в оригинале:

оси защелки и петли усилены винтами М3, смоделирована резьба

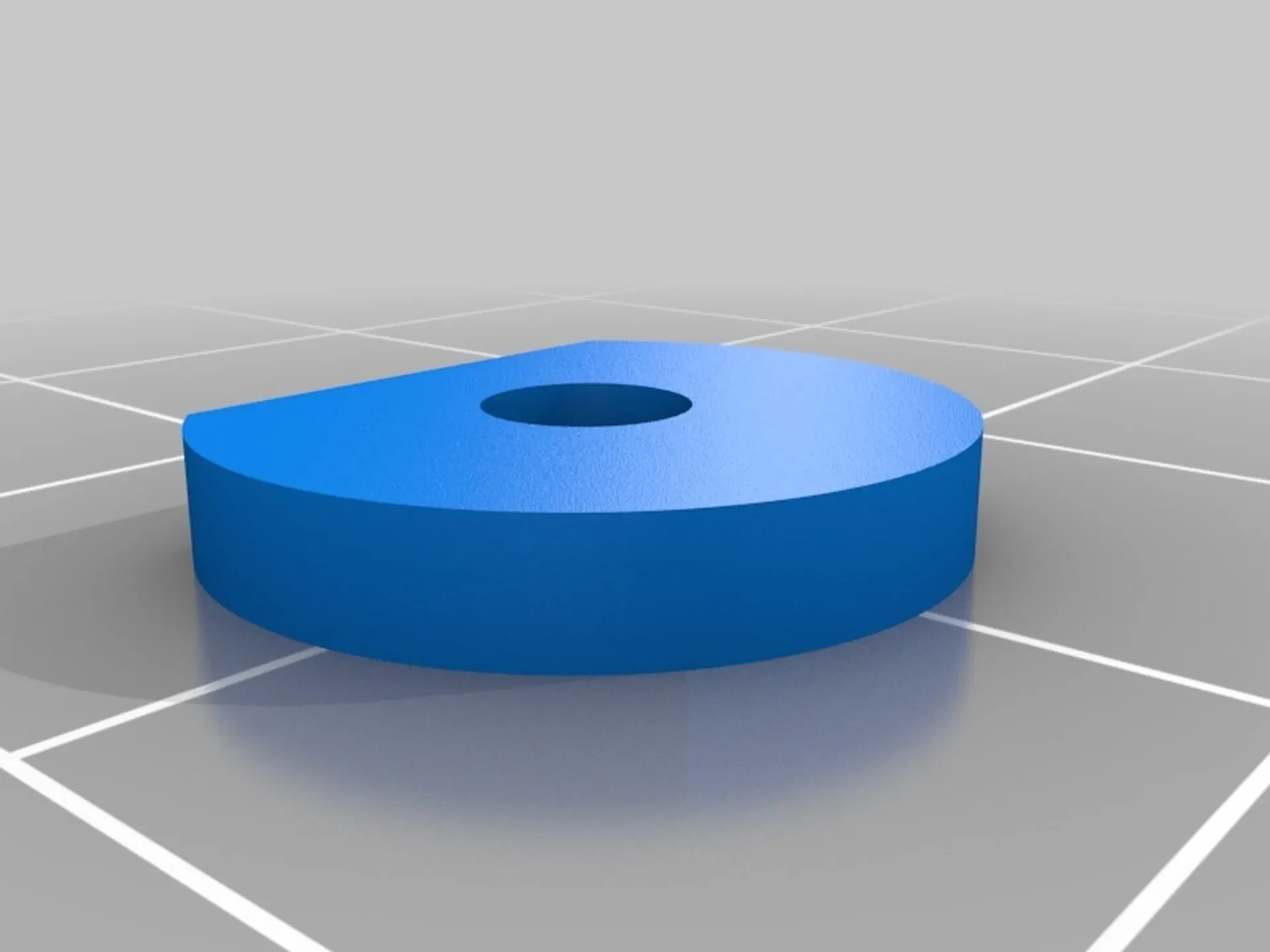

шайба, удерживающая крючок на месте (не используйте металлическую, она будет меша��ь магниту на крючке)

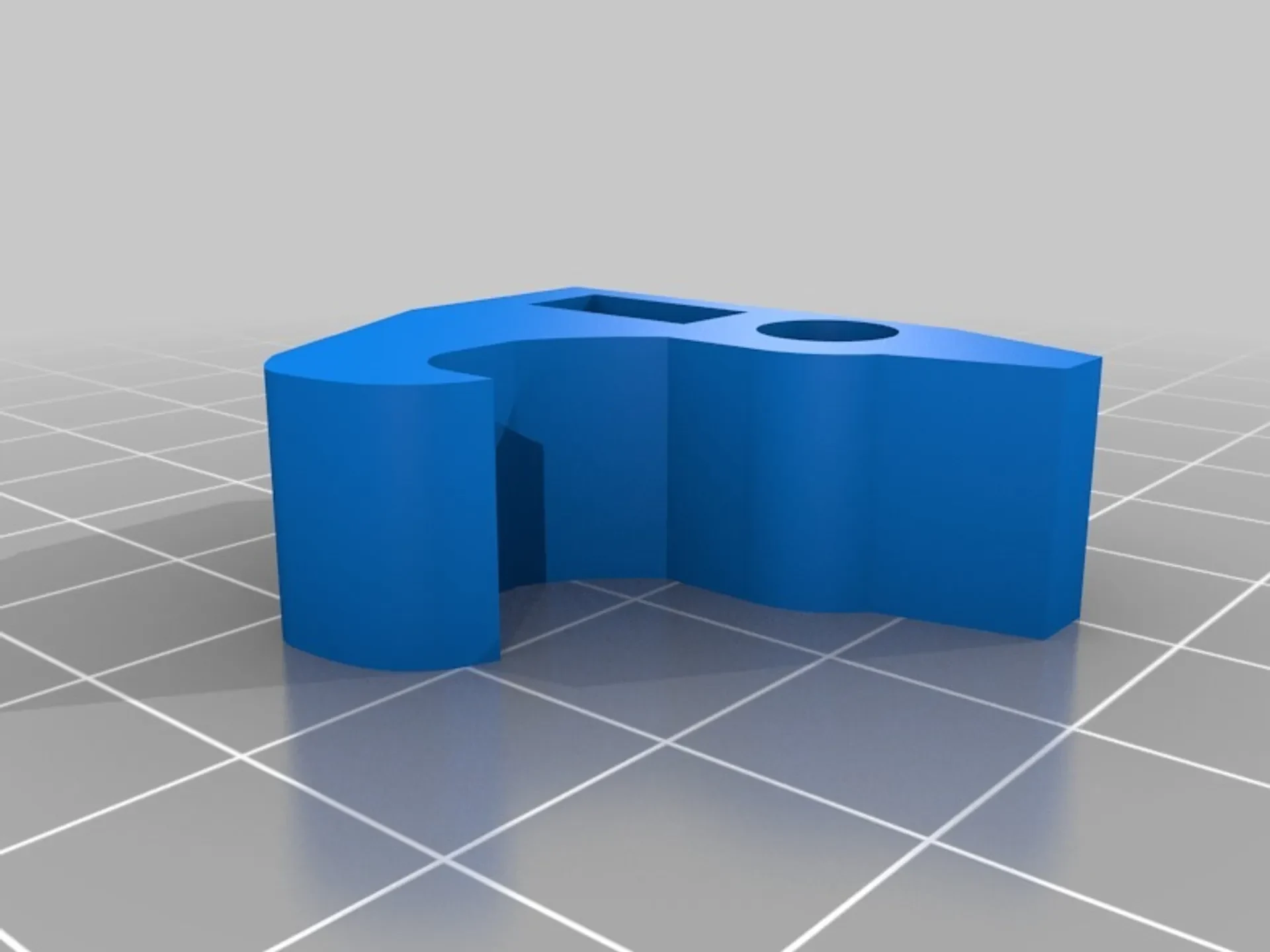

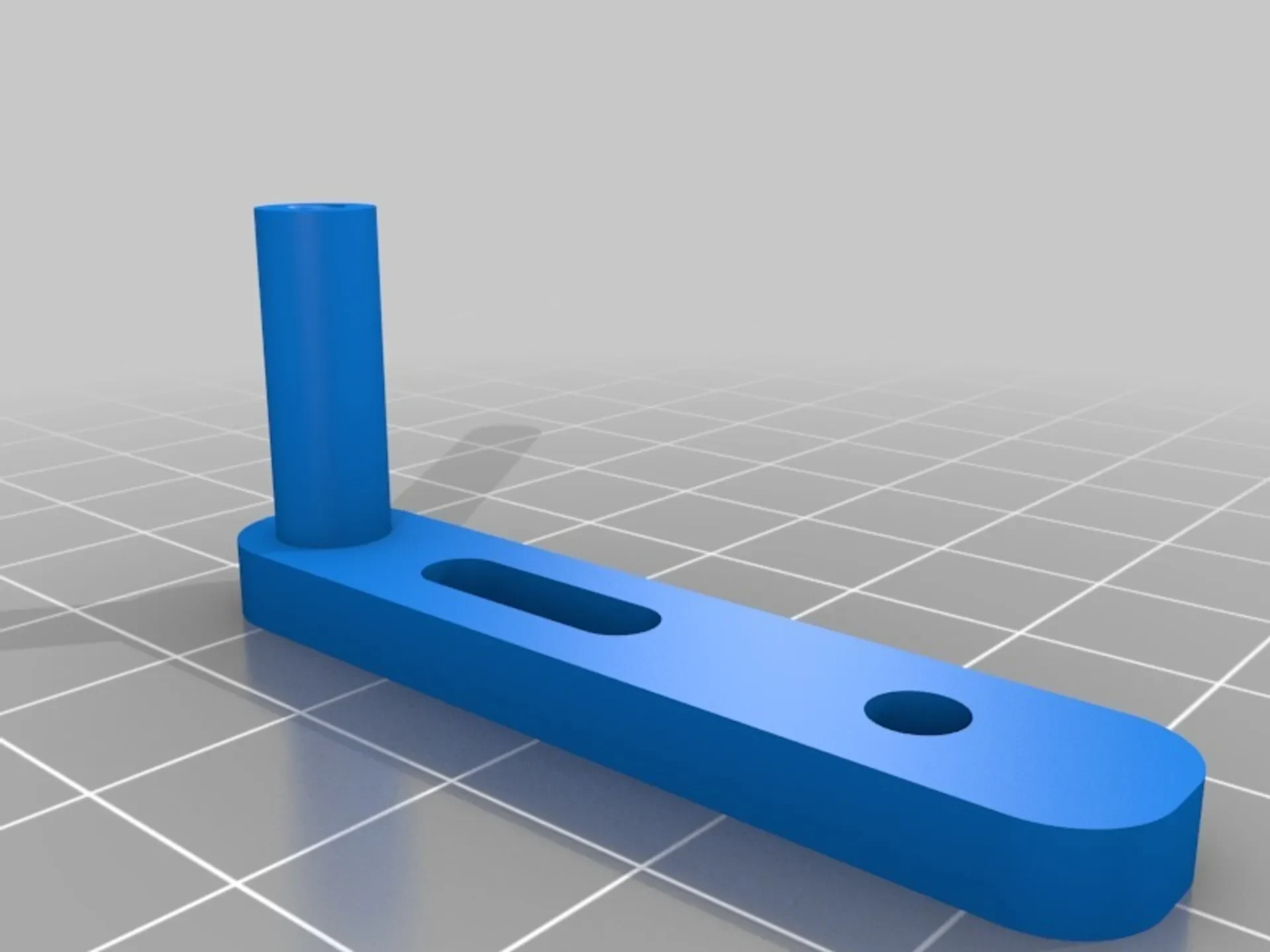

винтовая направляющая на защелке

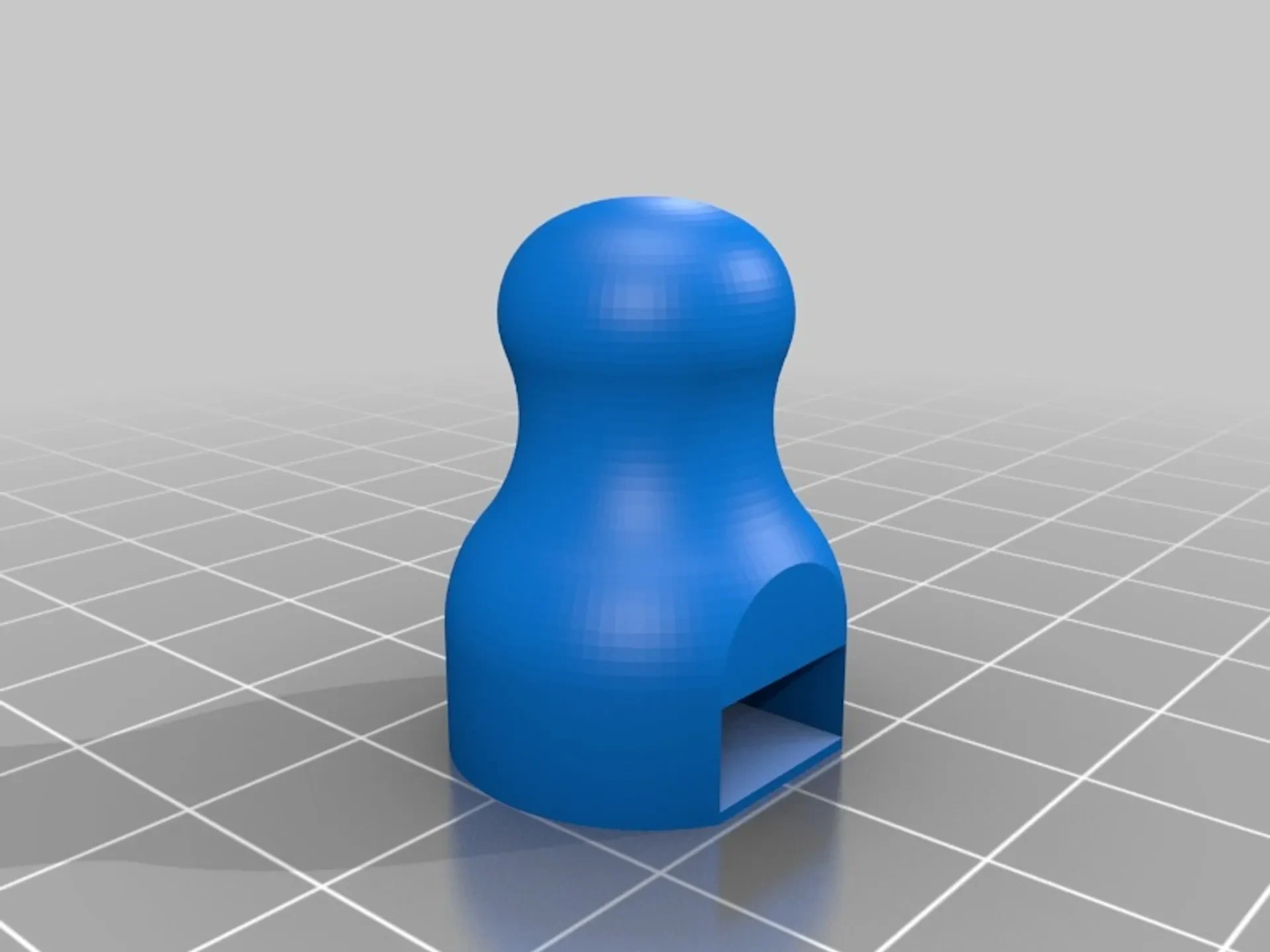

новый эргономичный ключ

незначительные изменения размеров, например. Более плотное прилегание магнита к крючку. Файл проекта Fusion 360 прилагается.

(Импортировано с https://www.thingiverse.com/thing:3063973)
