Минимальное крепление вентилятора для Ender 2 Pro.........

Целью этой модели является создание чрезвычайно легкого и минимального крепления для вентилятора, которое заменяет стандартный кожух хотэнда на Ender 2 Pro.

Модель работает за счет использования магнита, позволяющего быстро устанавливать/демонтировать рамку охлаждения металлических деталей, а также использовать выступающие выступы на рамке охлаждения деталей в качестве ориентира для крепления. В этой детали повторно используются винты M3x14 и вентилятор 40x40 со стандартной машины.

* Есть два варианта; Fat повторно использует существующие винты M3x14, а Thin использует самодельные винты M4x10.

Материалы:

[Собственное приобретение] 1 магнит 20x2 мм (для крепления крепления к металлическому каркасу)
[Дополнительно] 2 болта M3x10 (для крепления стандартного 40-мм вентилятора к креплению)

Инструкции:

Распечатайте желаемую модель. Проверьте, поместится ли в него необходимый магнит размером 10x2 мм.
Снимите кожух приклада, сначала открутив крепежный винт на верхней задней части узла хотэнда. Используйте прилагаемые шестигранные ключи, чтобы отсоединить кожух.
Открутите болты, удерживающие вентилятор на месте.
Проверьте прилегание отпечатка к отверстиям вентилятора и выступам.
Приклейте магнит в углубление с надписью, дайте ему время как следует высохнуть/затвердеть.
Установите вентилятор на существующее крепление, используя винты соответствующей длины для выбранной модели. Винты должны саморезами входить в отверстия.
Совместите отверстия над рамкой охлаждения детали, и магнит должен удерживать крепление на месте.

Примечания:

Эта деталь печатается с довольно жесткими допусками. Если у вас возникли проблемы, вы можете успешно выполнить печать в масштабе 103%.

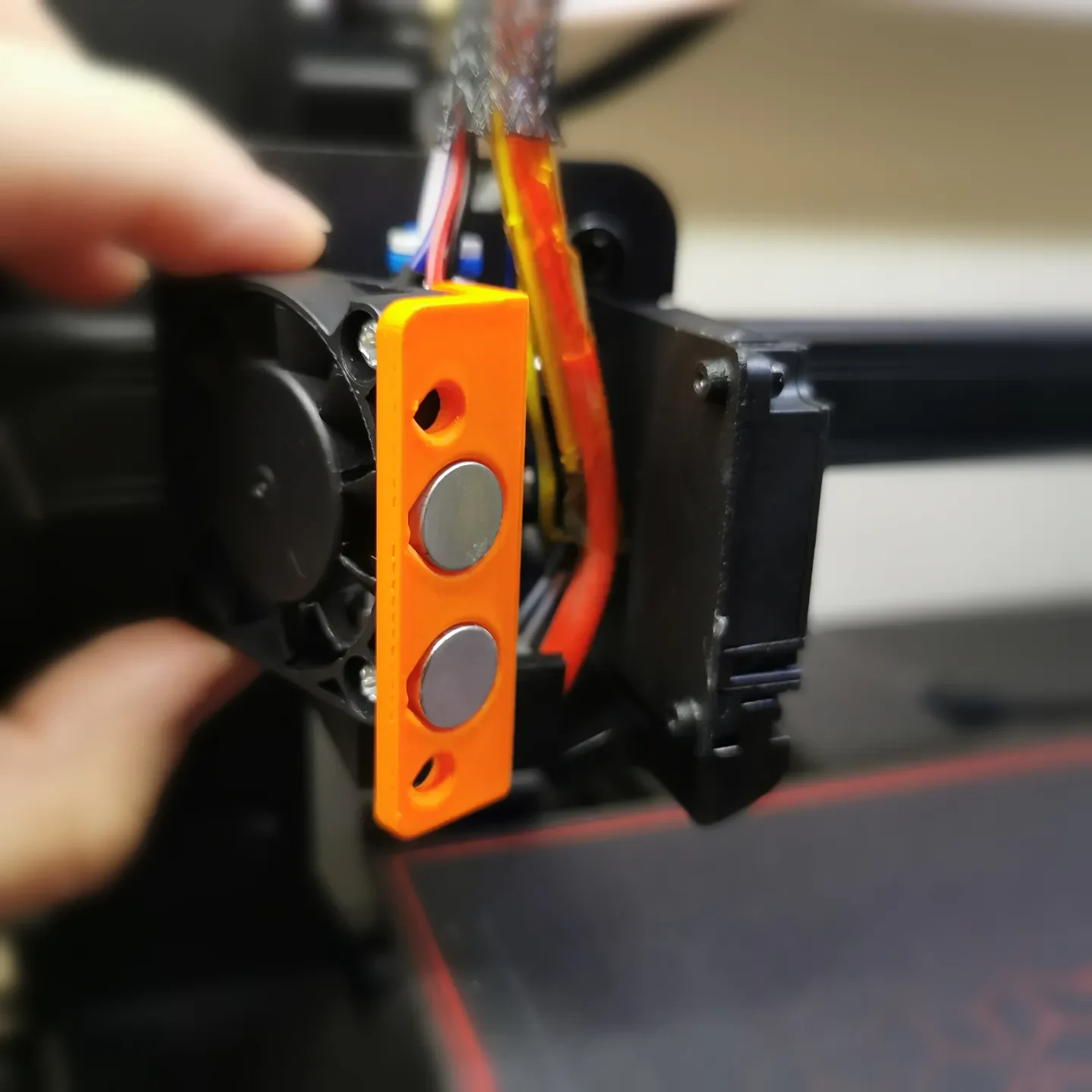

Прилагаемые изображения показывают мою первую итерацию, в которой используются 2 магнита. Я решил, что двух магнитов лишнее, а одного вполне достаточно.

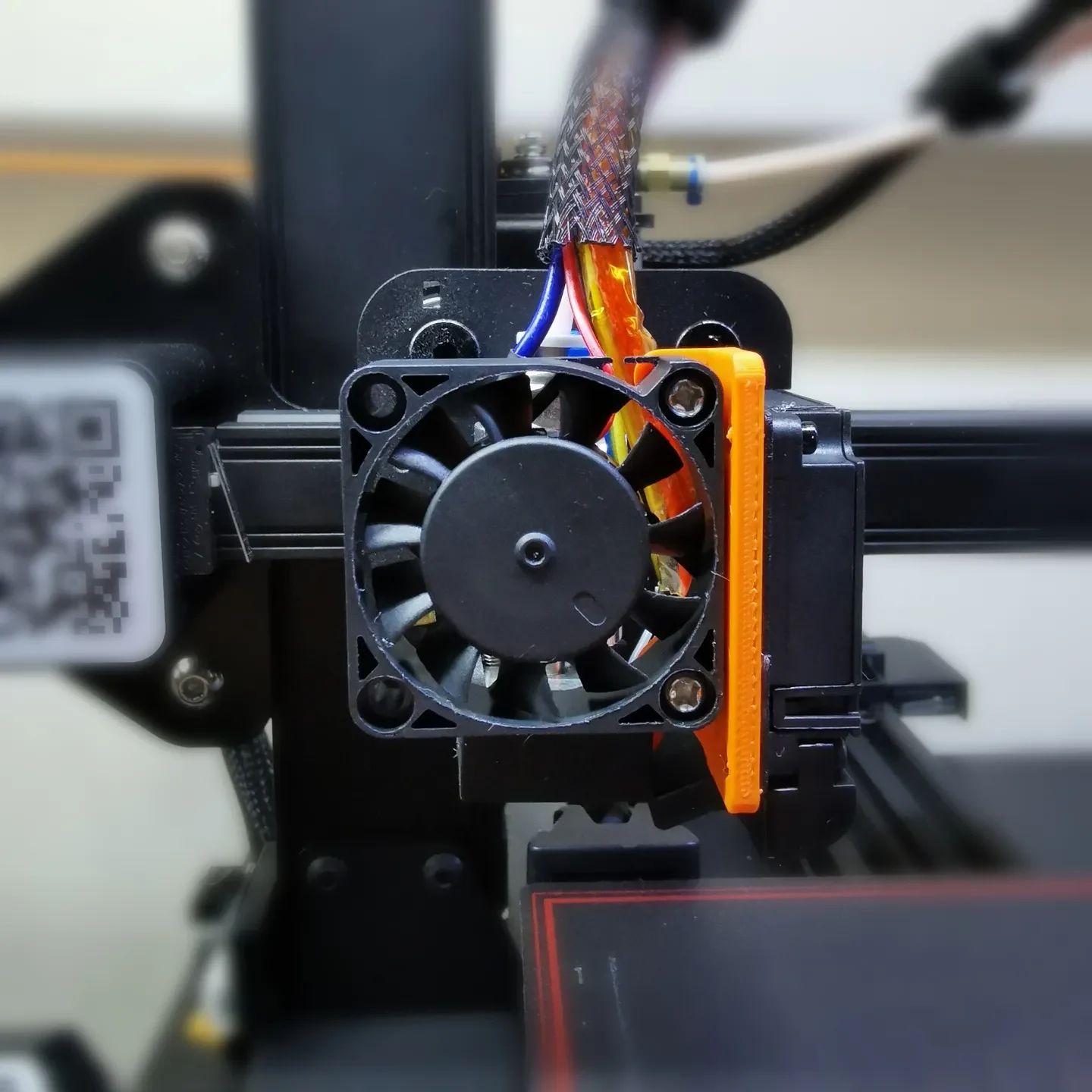

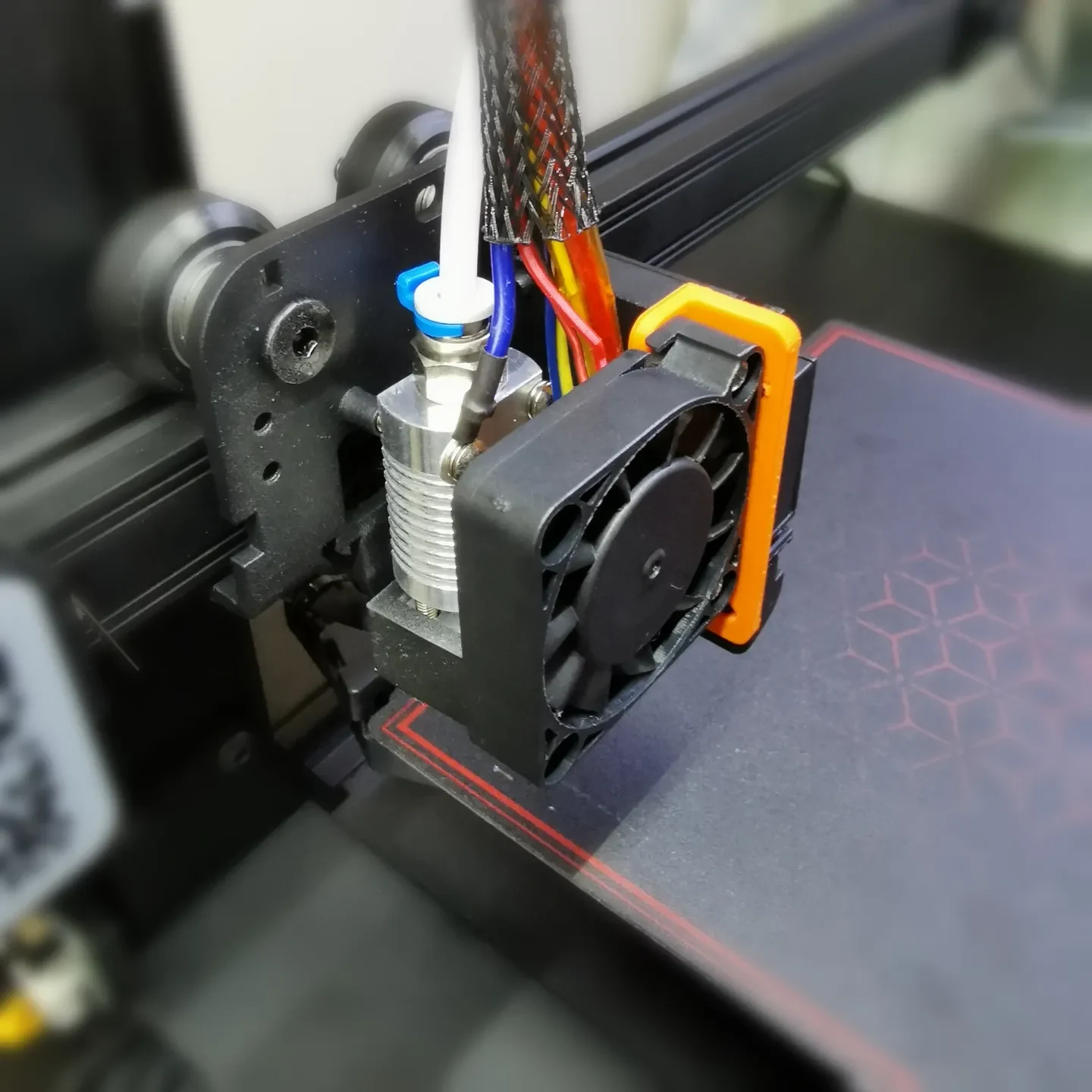

На прилагаемых изображениях показана тонкая модель с болтами M3x10.
В этом охлаждении деталей не предусмотрены какие-либо направляющие каналы, поэтому он может не подойти тем, кто печатает при высоких температурах (PETg) или беспокоится о перегреве.
Эта модель лично предназначалась для более легкой печатающей головки, позволяющей печатать быстрее и отпечатки меньшего размера. Обычно я печатаю при температуре 190-200 °C при расходе 5 мм³ и сопле 0,3 мм.
Ненаправленный поток воздуха не влияет на температуру сопла даже при печати при температуре всего 190°C.
Эта модель была разработана для замены моего оригинального сверхлегкого крепления для вентилятора, в котором 40-миллиметровый вентилятор приклеивался непосредственно к раме. К сожалению, возможно, прибавилось 2-3 грамма за счет дополнительного веса винтов и магнита.
