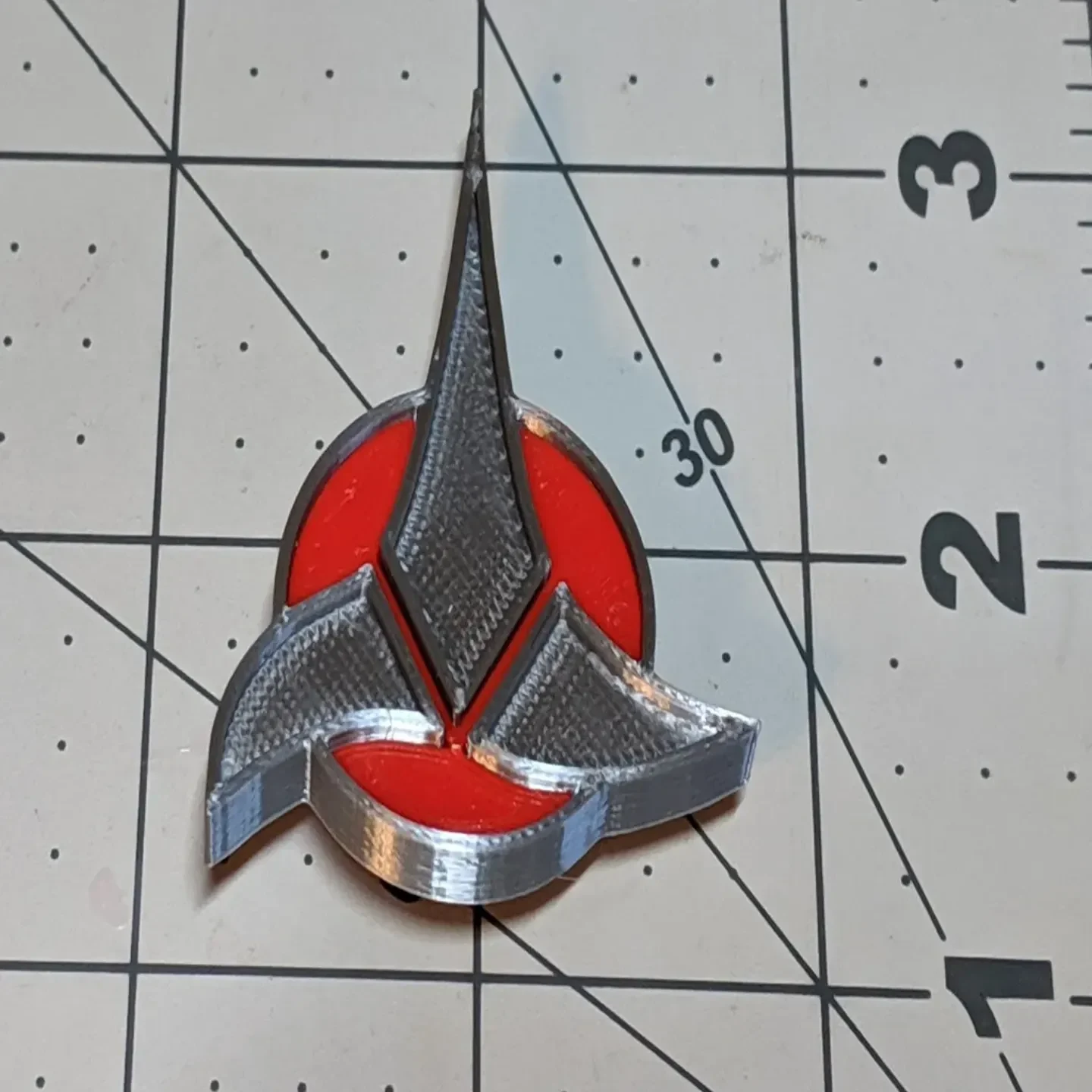

Магнитный клингонский значок (магниты 8 мм).........

Увидев мой ремикс на значок Star Trek Com Badge, друг попросил у меня клингонский значок. Я использовал те же магниты диаметром 8 мм (их размер примерно 8 х 2,7 мм). Я старался не задавать слишком жесткие допуски. Я считаю, что использую https://www.amazon.com/gp/product/B07DD61G2F.

Включен экспорт проекта Fusion 360.

Также посмотрите мой значок Star Trek Com Badge, переработанный с использованием 8-миллиметровых магнитов. https://www.thingiverse.com/thing:3956136

Настройки печати

Бренд принтера:

Пруса

Принтер:

я3 МК3

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,2 мм

Заполнение:

15%

Нить: CC3D, Hatchbox PLA, 1,75 Silk Silver (CC3D), Hatchbox (красный)

Примечания:

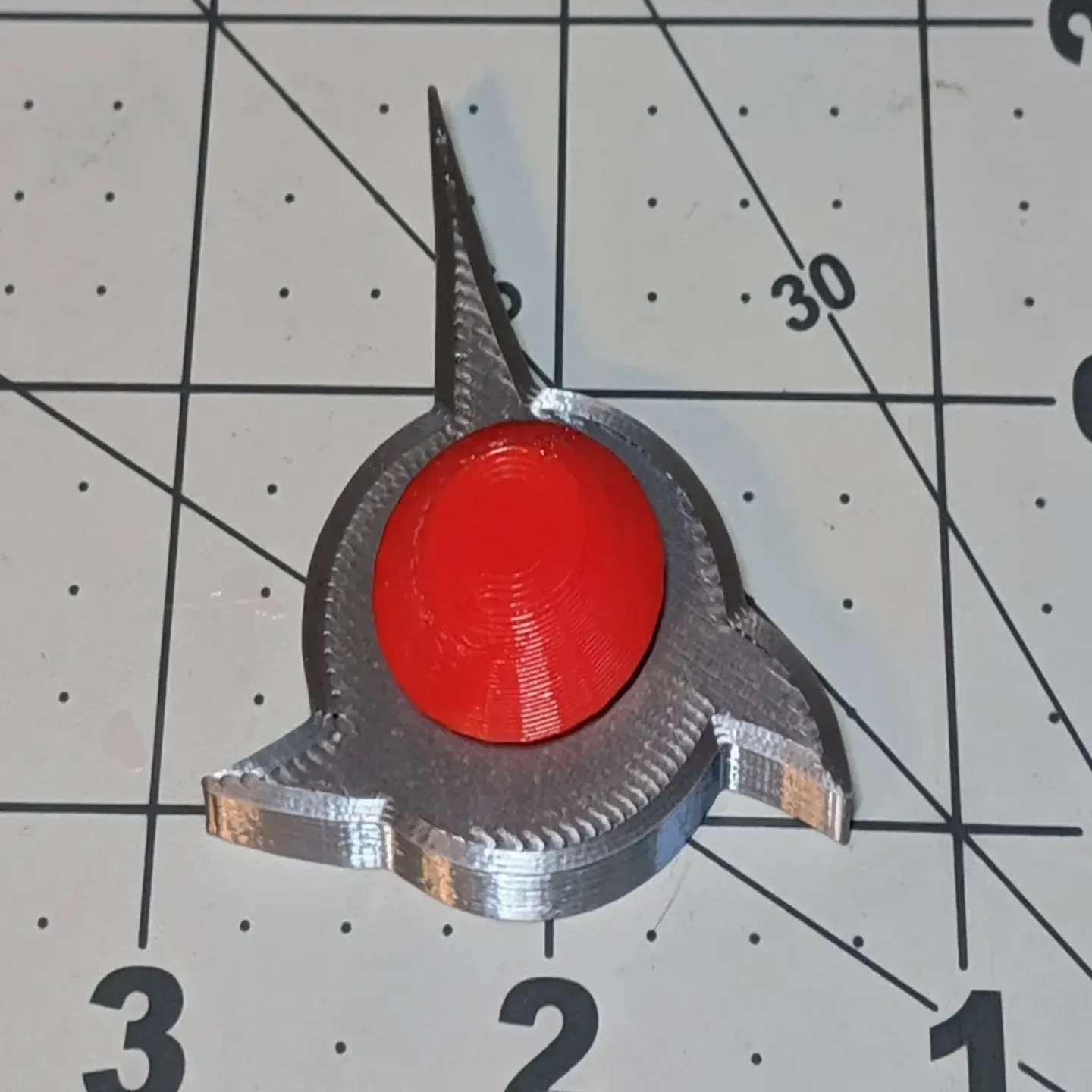

На нижней стороне бейджа имеется углубление для магнита. Для этого я использовал подставки, но для большинства принтеров это может быть необязательно.

Пост-печать =============

Аккуратно вставьте вкладку в значок — клей не нужен, она должна прилегать плотно, но не слишком (надеюсь). При необходимости используйте клей CA, чтобы прикрепить магниты.

Как я это разработал

Я нашел SVG общего дизайна. Я перенес SVG в Affinity Designer (в документ с разрешением 96 точек на дюйм), чтобы установить правильный размер и упростить дизайн для своих целей. Я экспортировал этот SVG. Я перенес этот экспорт в Fusion 360.

Я перерисовал модель на основе SVG, улучшив толщину стенок и исправив некоторые линии, которые должны быть параллельны.

Категория: Реквизит
