Магнитный прижим для лазерных резаков.........

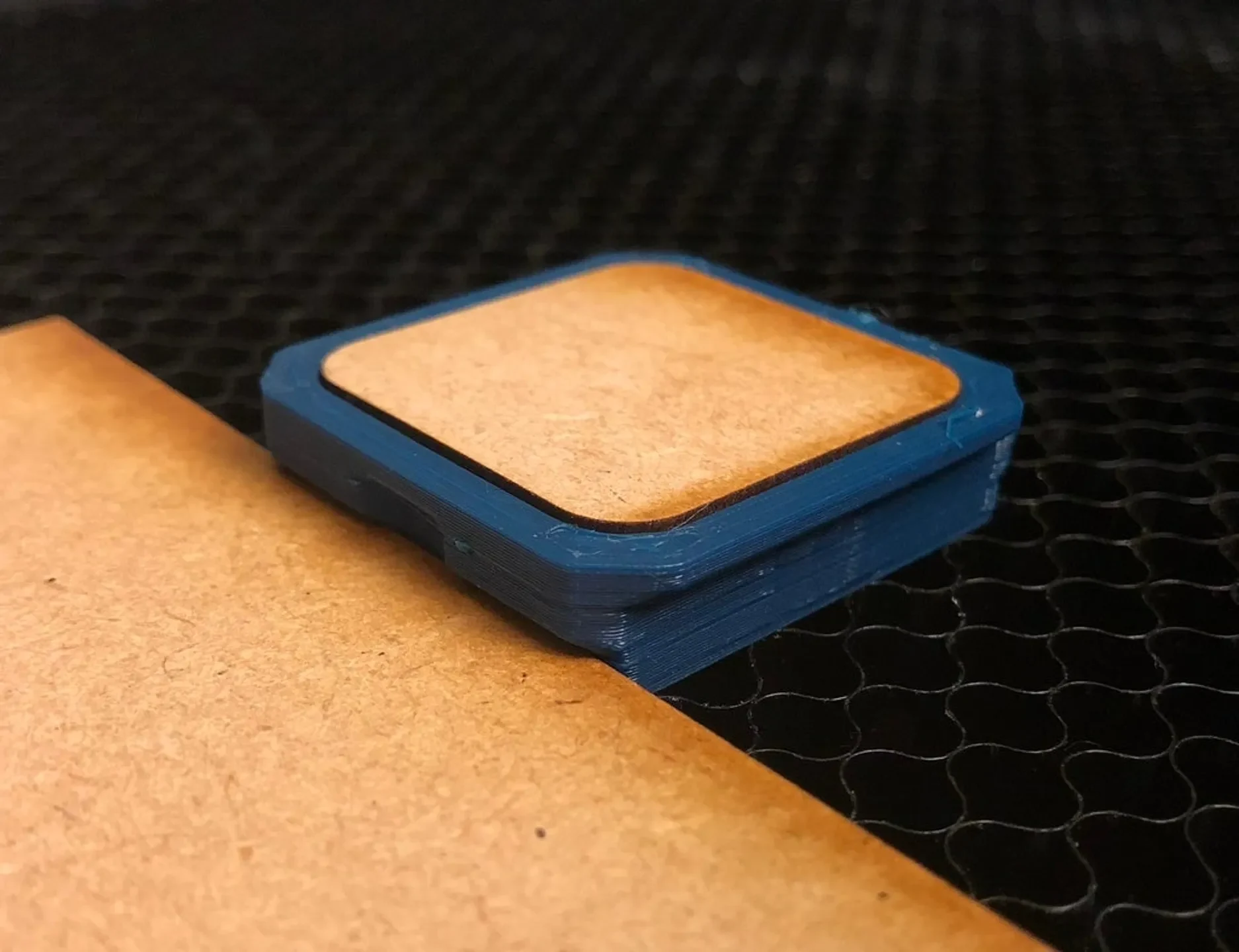

Это прижим, предназначенный для размещения и защиты стандартного круглого редкоземельного магнита размером 30x3 мм. Его можно использовать для удержания небольших/тонких/легких/гибких материалов внутри лазерного резака, такого как Glowforge, у которого есть вентилятор, достаточно мощный, чтобы раздуть их. По краям есть выступы, предназначенные для удержания материала толщиной 3 мм и 6 мм, зажатого сбоку (обычно требуется не менее 4, чтобы надежно удерживать что-то). Они спроектированы так, чтобы быть достаточн�� короткими, чтобы поместиться под зазор 1/2 дюйма лафета Светящейся кузницы.

Если вам нужно использовать магниты разного размера, смело проверьте исходный код Onshape CAD и сделайте копию для себя.

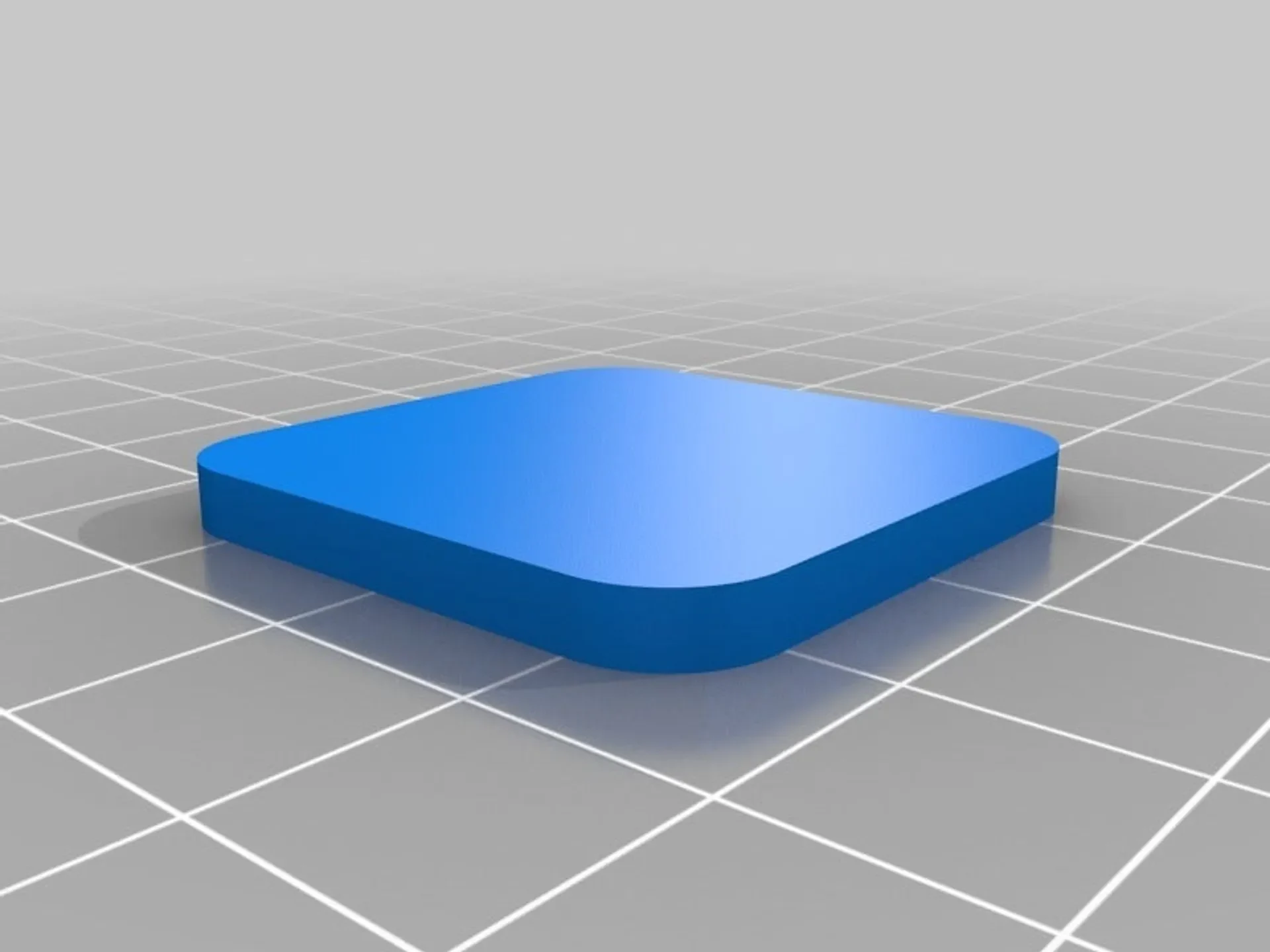

Я включил несколько форматов 2D-файла, используемого для лазерной резки деревянной «крышки» (на случай, если вы захотите нанести на нее рисунок), а также файл STL для 3D-печати для тех, у кого нет лазерного резака (на случай, если вы найдете другое применение этим прижимам).

Вы можете приобрести соответствующие магниты на Amazon, AliExpress и т. д. Чем сильнее, тем лучше (N52 работает очень хорошо).

На этот дизайн сильно повлиял дизайн pubultrastar, опубликованный на форуме сообщества Glowforge, хотя у меня под рукой был магнит другого размера, и я решил создать этот дизайн с нуля.

Пост-печать

Сборка

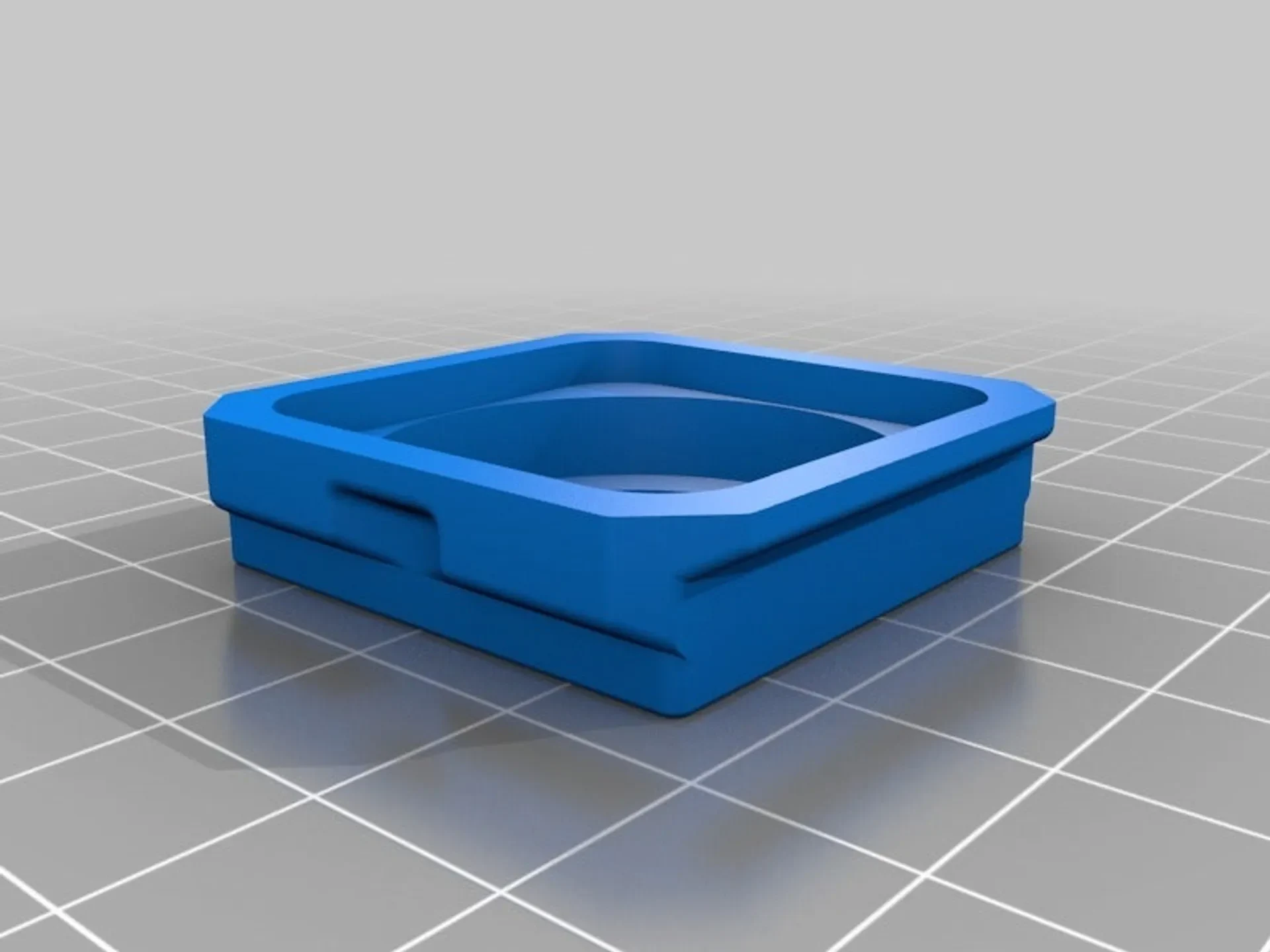

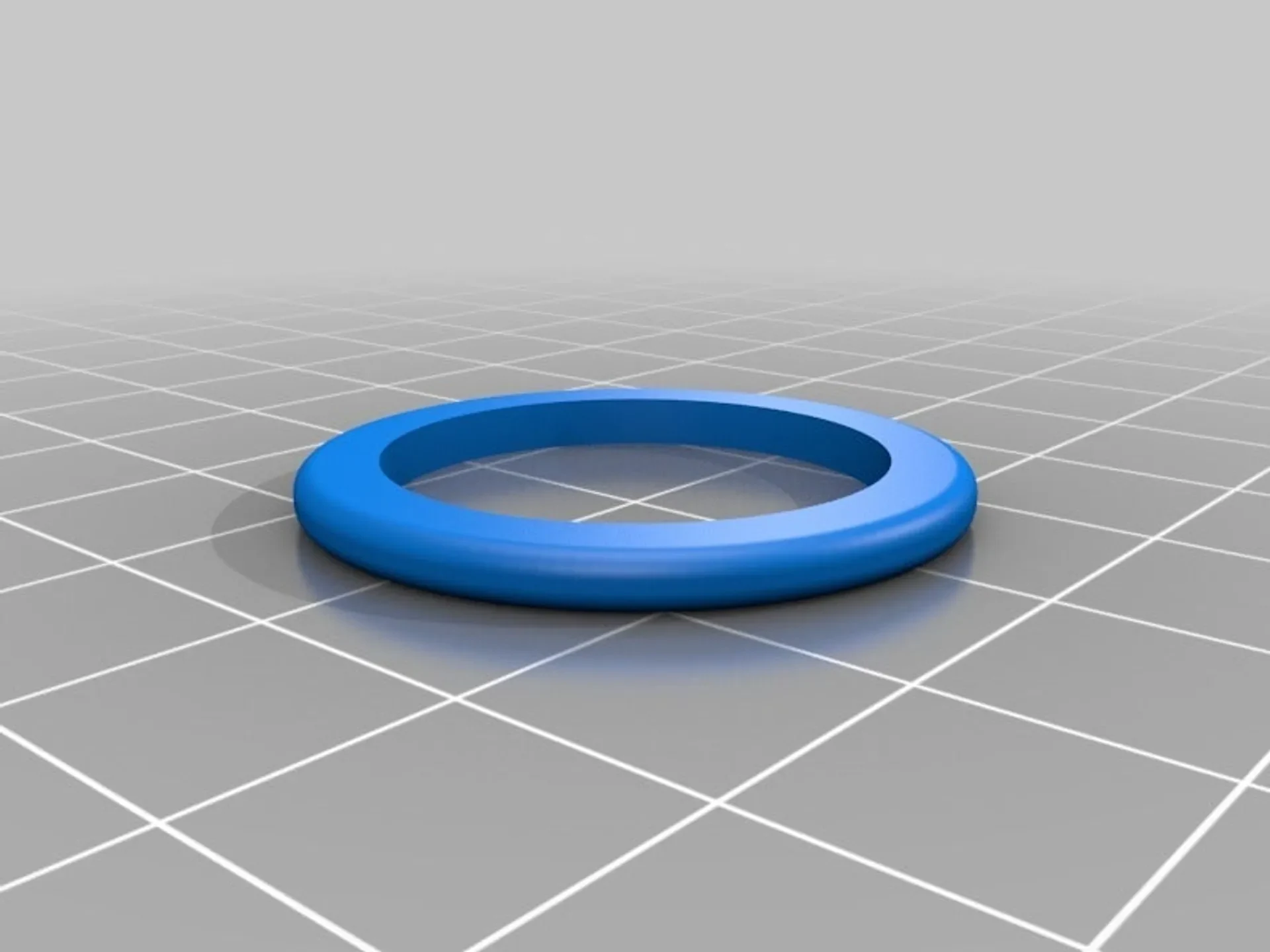

Прижмите магнит к основанию
Приклеиваем сверху
