Магнитное крепление для iPad Pro 11 M1 (Prusa Mini).........
Конструкция магнитного держателя для iPad, который можно прикрепить к болтам с резьбой ¼ дюйма (например, к головке штатива). Он предназначен для печати на печатной платформе Prusa Mini+ и имеет угловые опоры, упрощающие оптимальное выравнивание iPad по отношению к магнитам.
Это может работать на других версиях iPad Pro 11 (при условии, что расположение магнитов такое же), но я не могу проверить, поскольку они у меня нет.

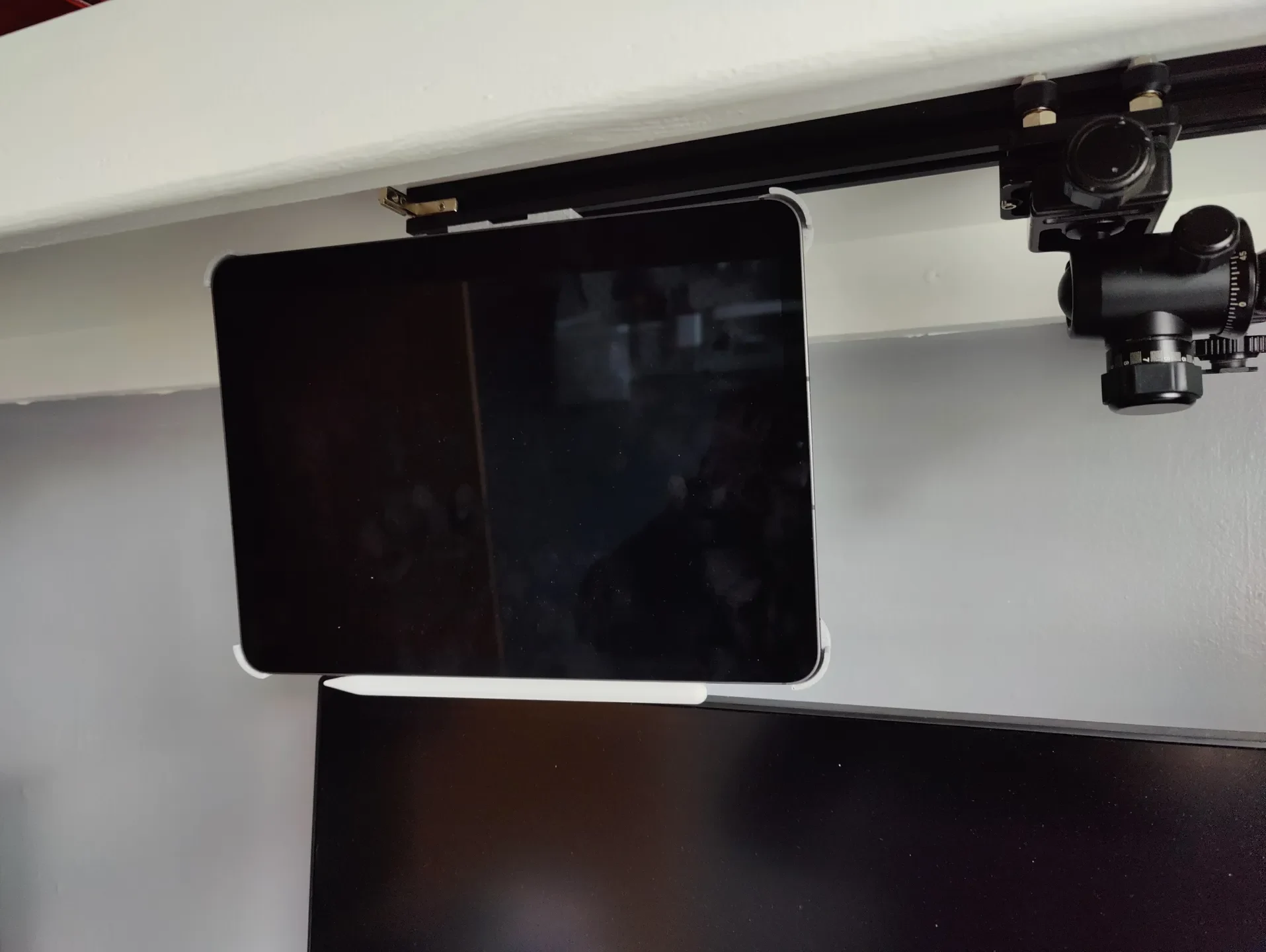

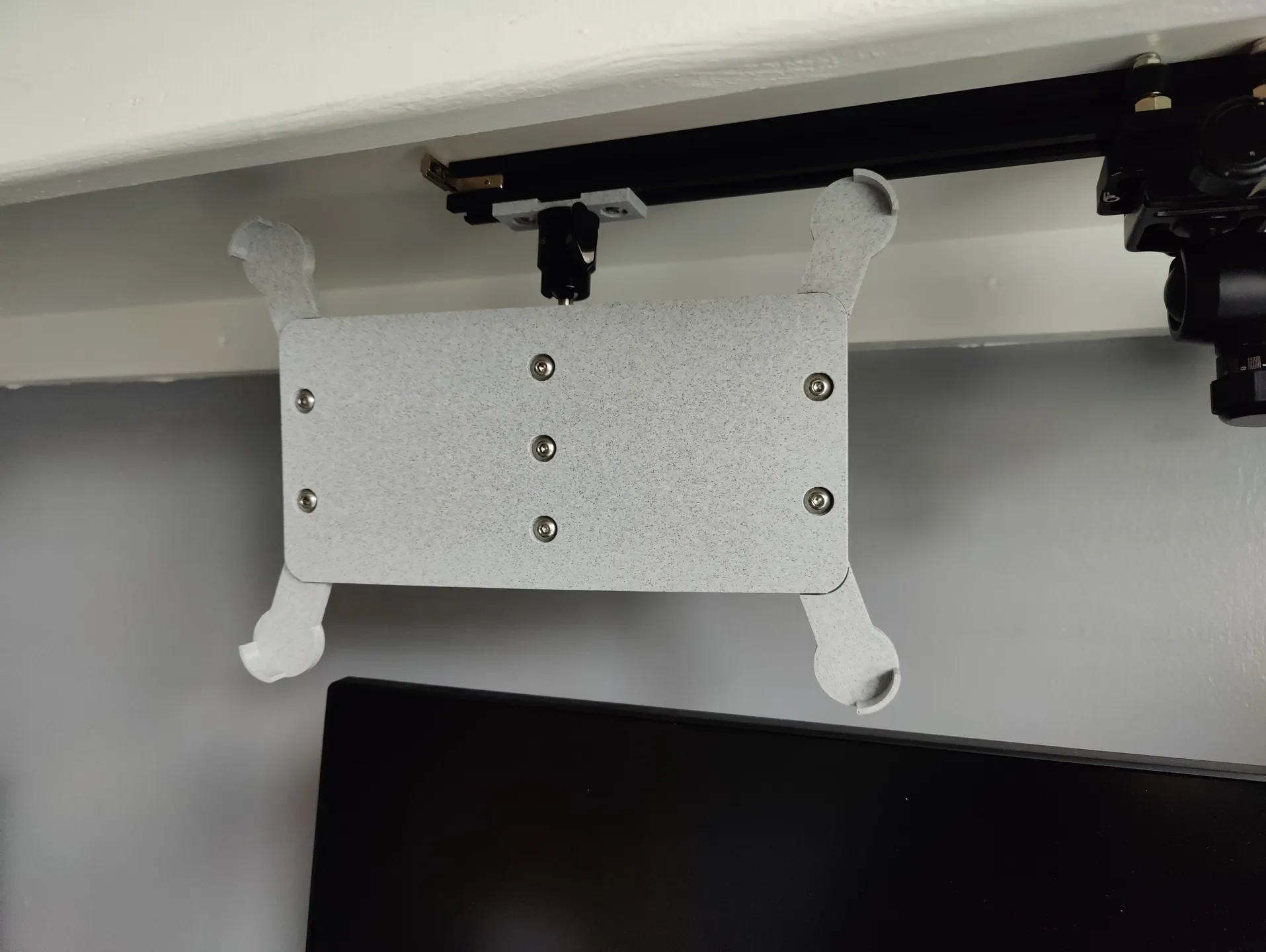

Я прикрепил свой к алюминиевой профильной направляющей 2020 года над столом, которую также использую для хранения камеры. Это позволяет мне использовать его в качестве дополнительного экрана через Sidecar на моем Mac или EasyCanvas на ПК. Однако его легко можно установить в другом месте.
Необходимые крепления
4 магнита диаметром 12 мм и толщиной 4 мм.
7 болтов с полукруглой головкой M5 x 12 мм.
7 гаек M5
1 термофиксирующая вставка диаметром ¼ дюйма, 20 ниток
Части
Чтобы убедиться, что дизайн поместится на печатной платформе Prusa Mini+, она состоит из 6 частей:

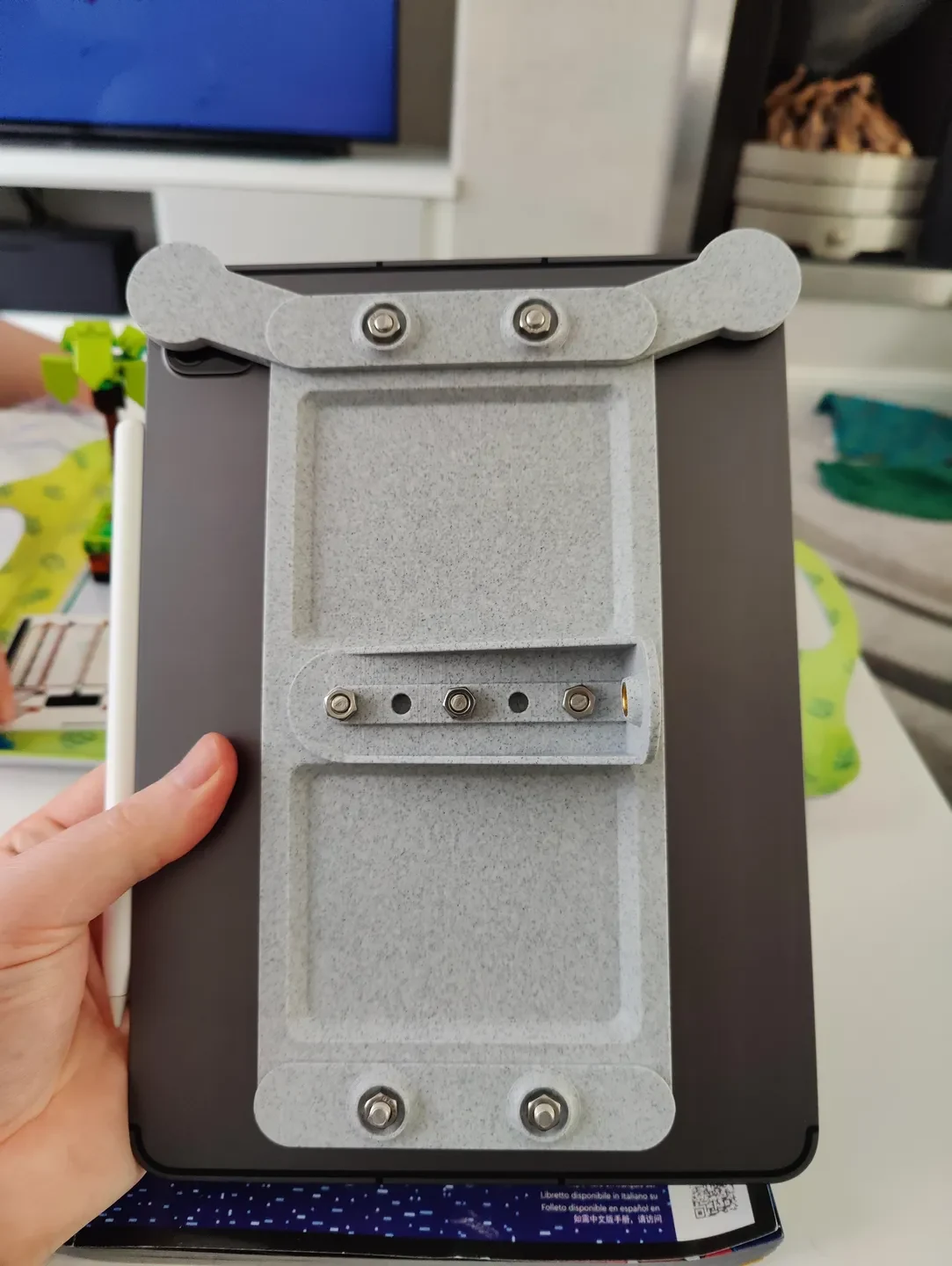

1 основная опорная пластина — она выравнивает магниты с магнитами внутри iPad.

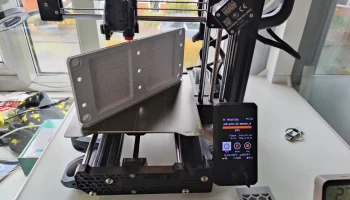

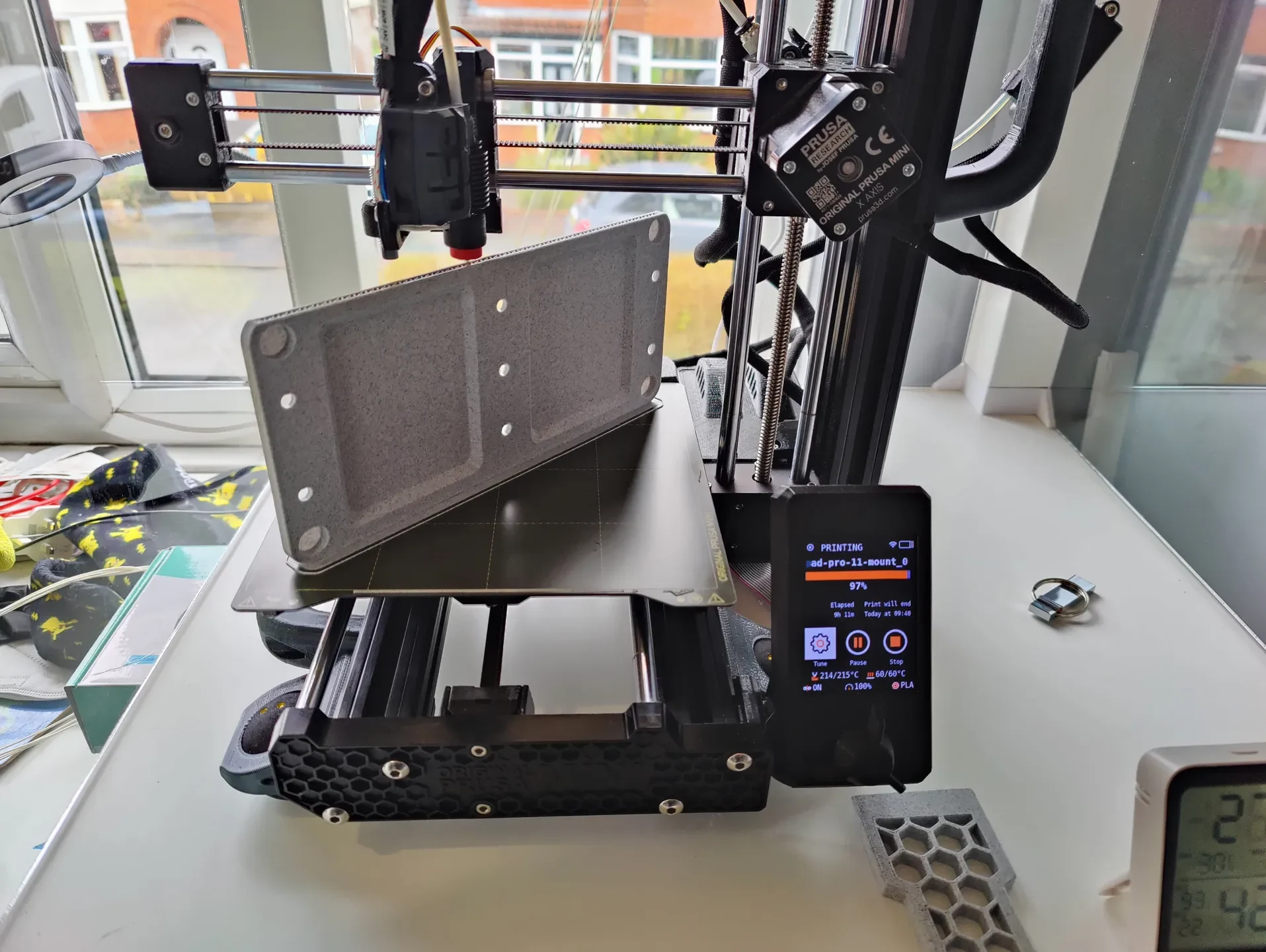

Печатать следует по диагонали, чтобы разместить на печатной платформе Prusa Mini+. Прилагаемый файл 3MF настроен для этого и имеет края для дополнительной устойчивости. Края легче всего снять с помощью инструмента для снятия заусенцев, но подойдет и канцелярский нож.
2 угловых опорных рычага — направляют iPad на место и придают ему дополнительную уверенность.
2 фиксирующие пластины — фиксируют магниты на опорной пластине и опорных рычагах на месте.

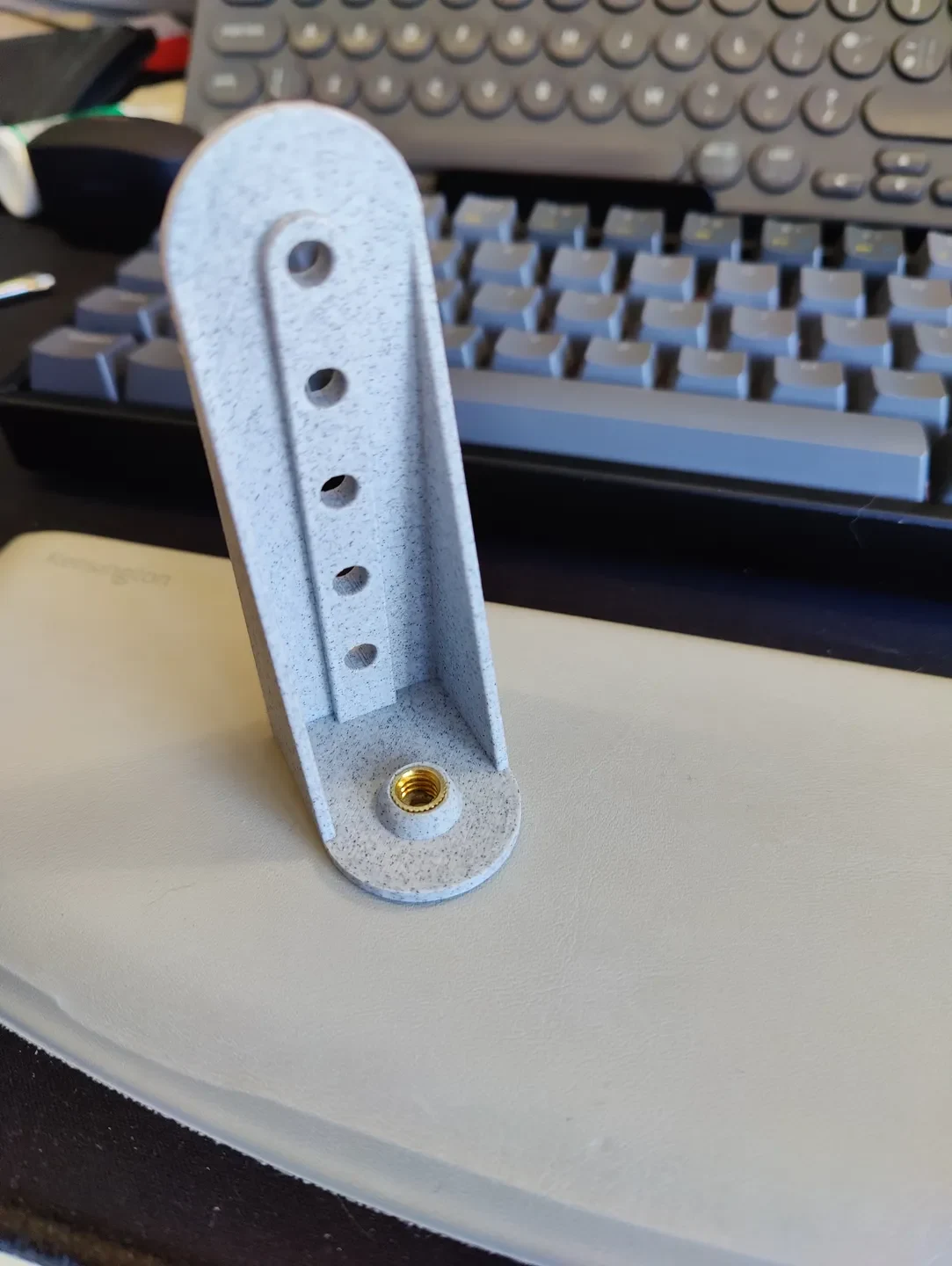

1 монтажный кронштейн — крепит опорную пластину к болту с резьбой ¼-20.
Инструкции по сборке
После того, как вы распечатали детали, перечисленные выше, следуйте этим инструкциям:
С помощью паяльника расплавьте термофиксирующую вставку на монтажном кронштейне. Я получил свои на Amazon, и они кажутся вполне стандартными, но вам, возможно, придется отрегулировать размер отверстий, если ваши сильно отличаются.
Вставьте 7 болтов M5 диа��етром 12 мм в отверстия по обе стороны опорной пластины и в отверстия в центре. Головки болтов не должны выступать.
Положите iPad лицевой стороной вниз на плоскую гладкую поверхность.
Поместите опорную пластину сверху отверстиями для магнита по углам вверх.
Осторожно вставьте магниты в отверстия, соблюдая правильную полярность, чтобы они встали на место.
Наденьте опорные рычаги на болты с каждой стороны опорной пластины.
Наденьте стопорные пластины на болты с каждой стороны опорной пластины.
Заверните гайки М5 на место.
Наденьте крепежную скобу на болты в центральных отверстиях.
Закрутите гайки на место.
Собранный предмет теперь можно прикрепить к чему угодно с толщиной ¼ дюйма.
Примечания
Если вы хотите сконструировать свой собственный крепежный кронштейн, расстояние между центрами отверстий для винтов на основной опорной пластине составляет 30 мм.
