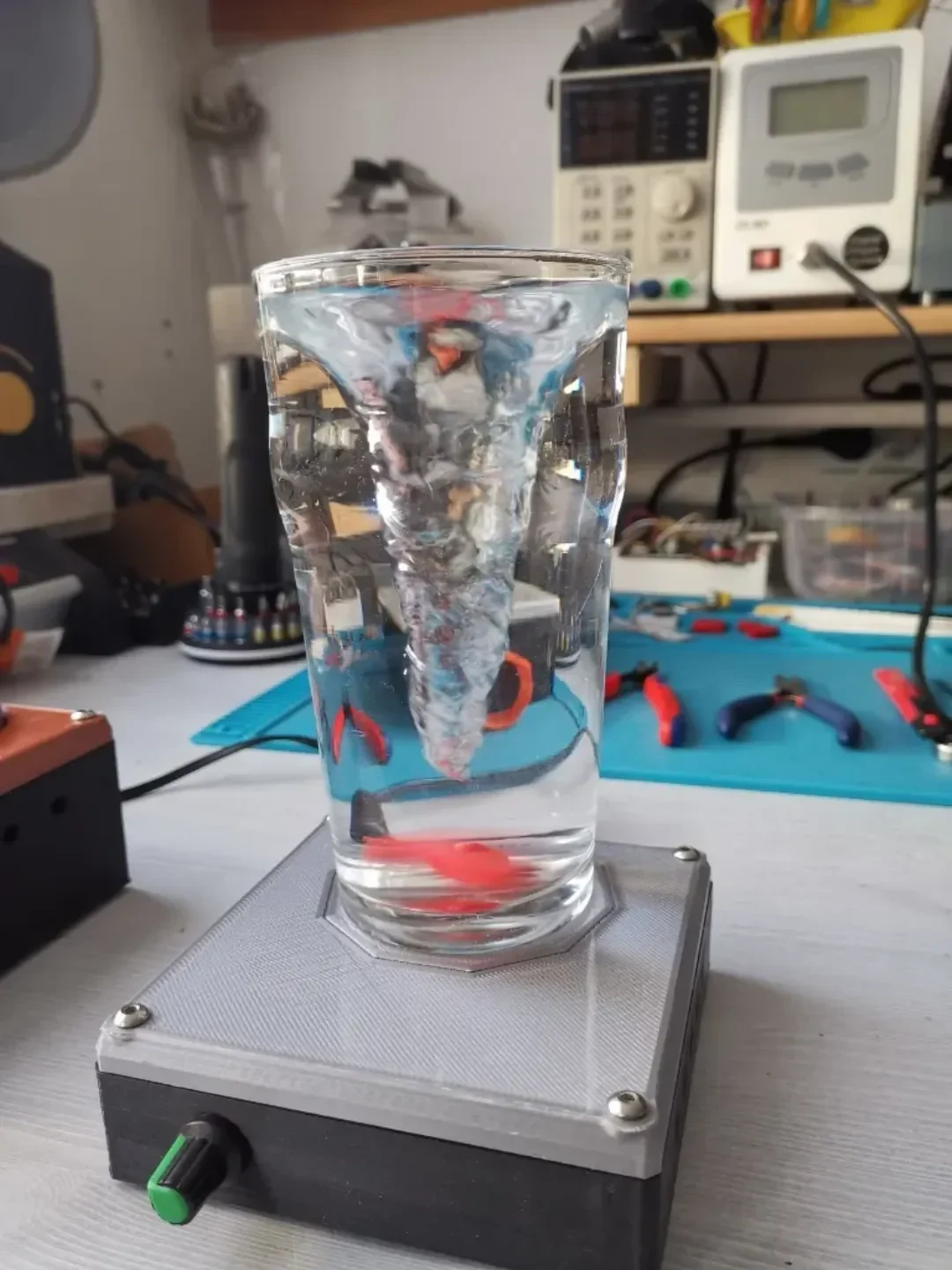

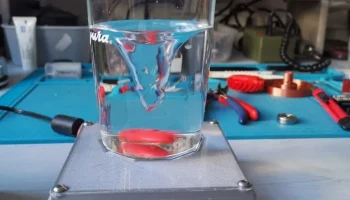

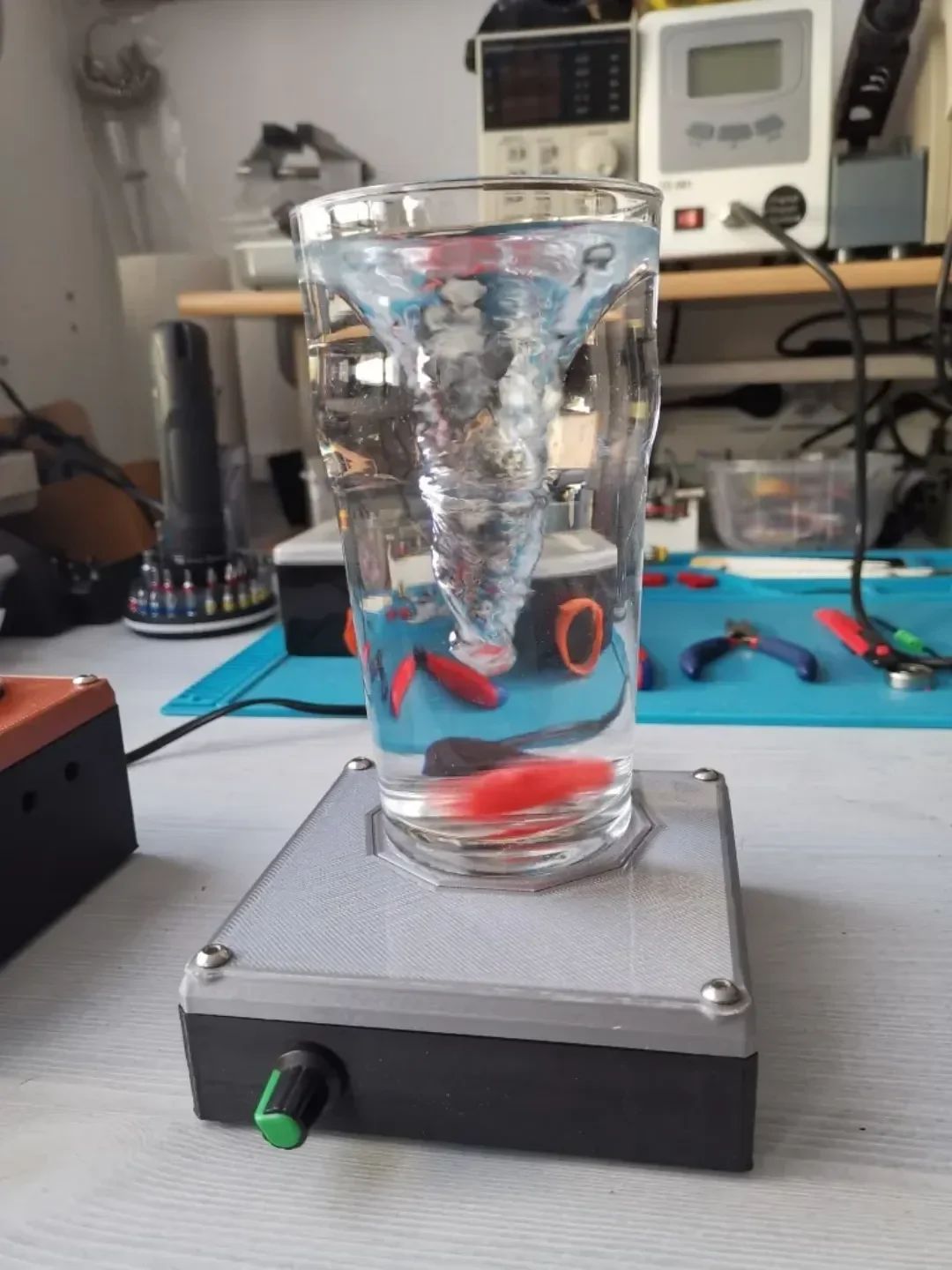

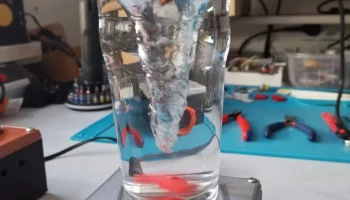

Magnetrührer für Flüssigkeiten, Магнитная мешалка.........
Rührwerk für Flüssigkeiten.
Также Antrieb хотел изменить компьютерный вентилятор 12 В, 120 мм.
Dieser wird über eine Spannungsreglerplatine 2596 geregelt.
Auf der Platine wird das Trimmpoti ausgelötet und durch ein Poti 10K Ом с параллелем
Более широкий диапазон сопротивления 3,9 кОм.
Дамит lässt sich die Spannung dann von 1,25 to 11,4 V regeln bei 12V Eingangsspannung.
Als Magnete habe ich welche mit 10mm Durchmesser и 2mm Dicke verwendet.
В dem Magnethalter auf dem Motor lassen sich 3 Magnete übereinander Stapeln, um die
Magnetkraft zu erhöhen.

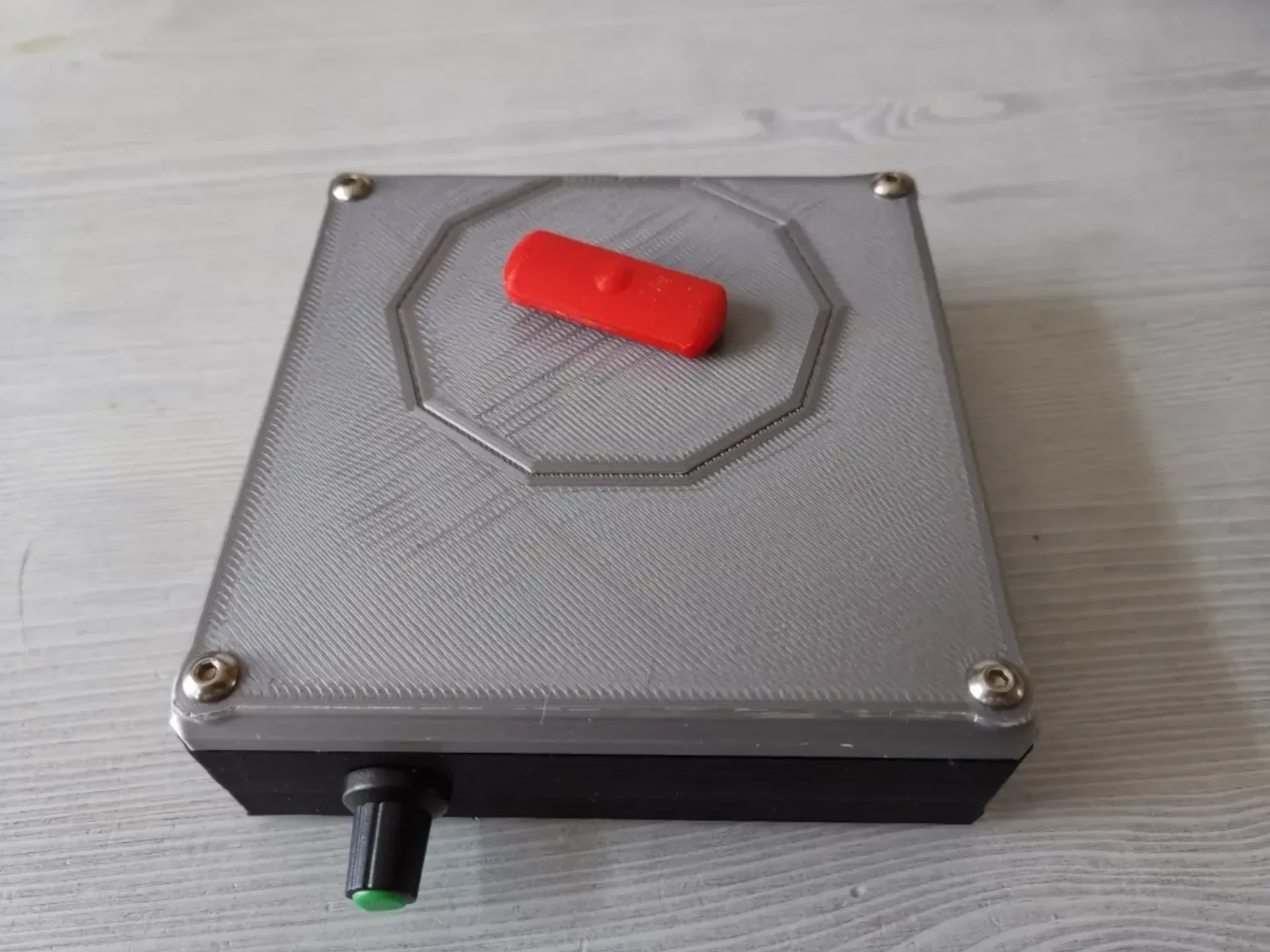

Im Rührstäbchen passt je ein Magnet pro Seite hinein, dieses wird nach dem Druck
und der Positionierung der Magnete verklebt und mit dem Lötkolben и т. д. wasserdicht am Rand verschweißt.
Hierbei ist darauf zu achten, das die Jeweis gegenüber Ligenden Magnete sowohl im Rührstäbchen als auch im Magnethalter umgekehrt gepolt sein müssen.
Если вы хотите, чтобы роторные пластины были закреплены на кольце, необходимо, чтобы это было сделано, при толщине 2 мм.
Der verwendete Lüfter Hat einen Motordurchmesser von 55 мм, ein kleinerer sollte evtl. ах пассен.
Нормальное отверстие диаметром около 20 мм с тефлоновым покрытием может вызвать проблемы.
--------------------------------------------------------------------------------------------------------------

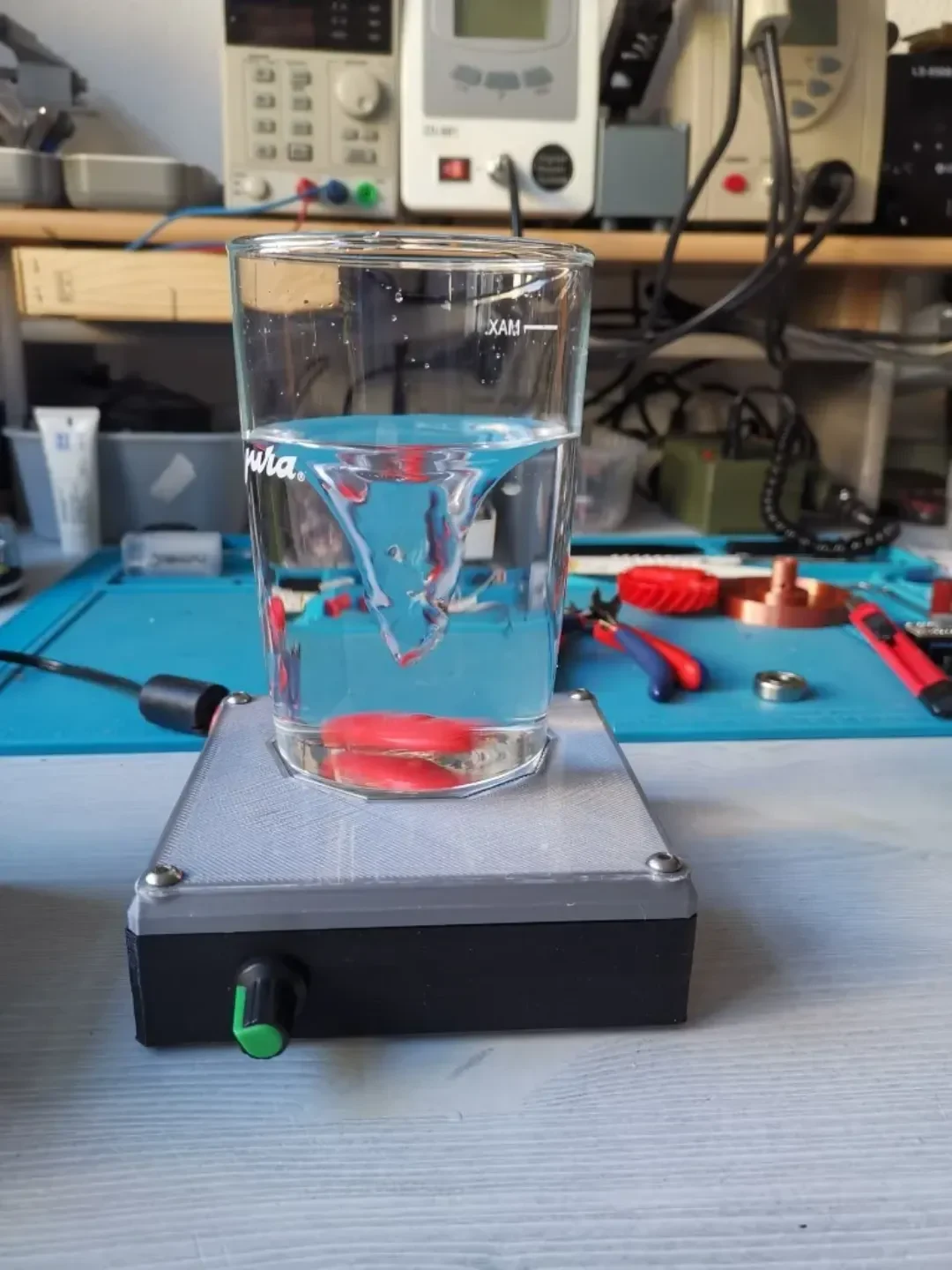

Мешалка для жидкостей.

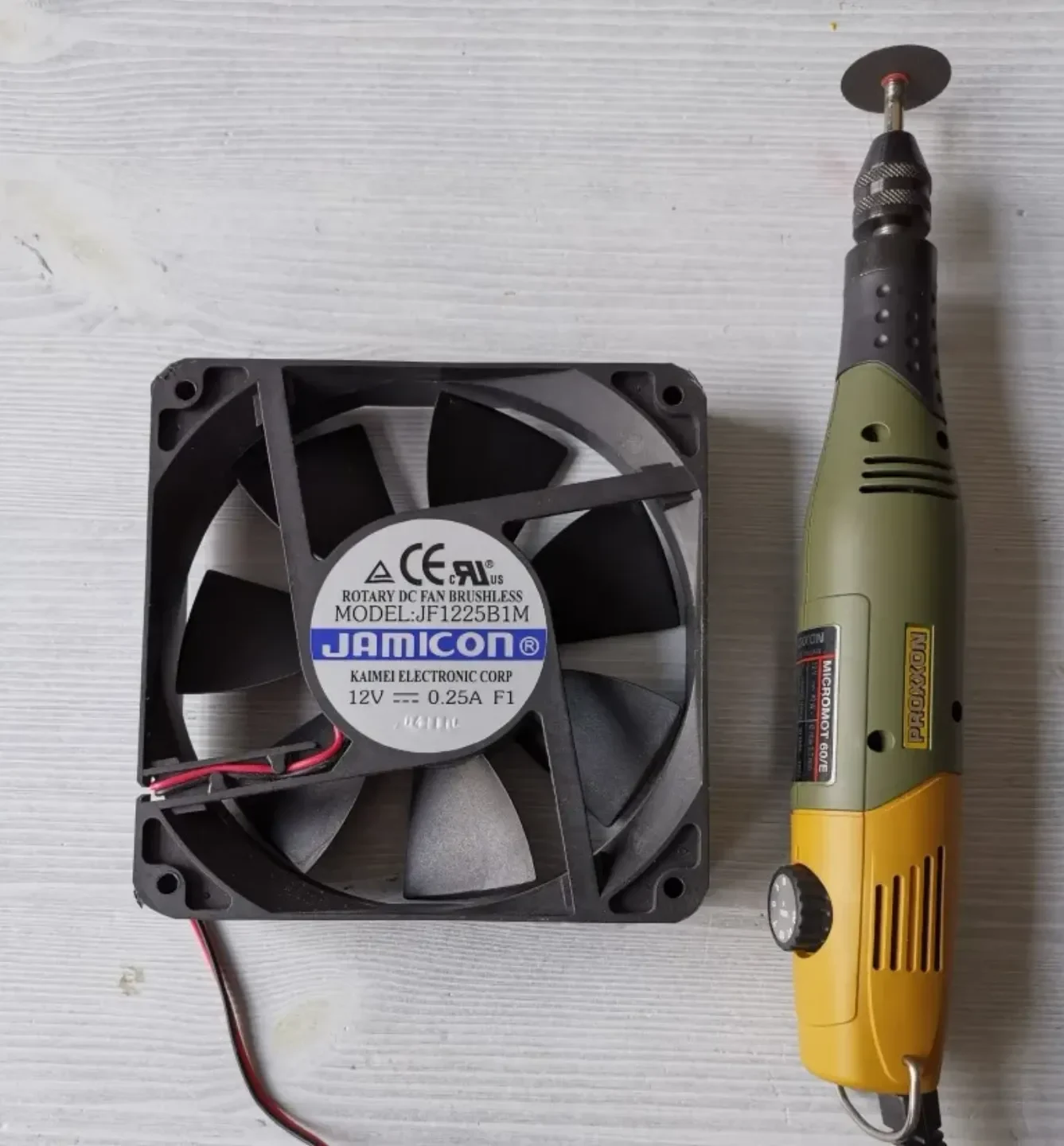

В качестве привода использовался старый компьютерный вентилятор 12В 120мм.

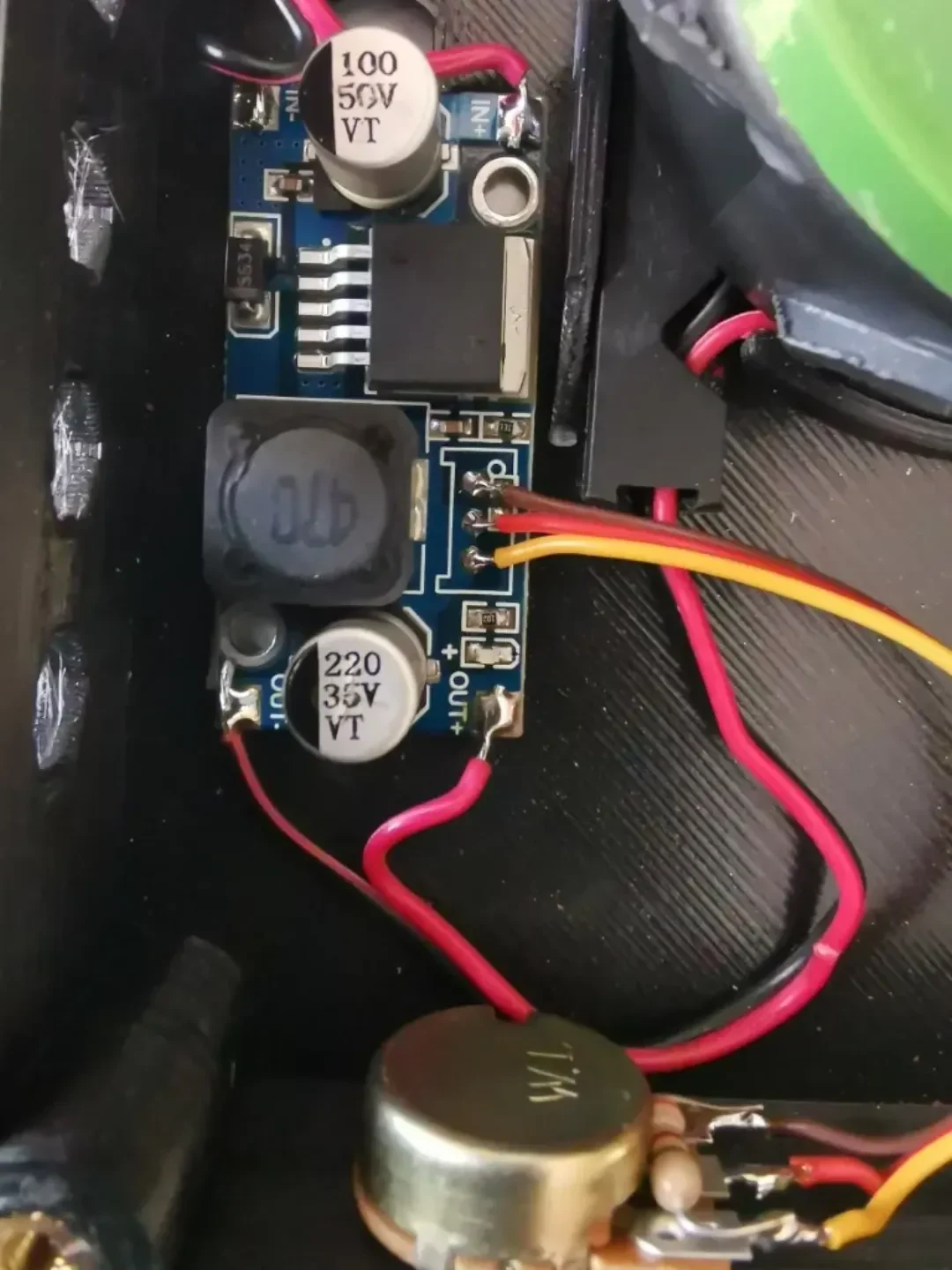

Это контролируется платой регулятора напряжения 2596.
Подстроечный потенциометр отпаивается с печатной платы и заменяется потенциометром сопротивлением 10 кОм с параллельным подключением.
Заменил резистор 3,9 кОм.
Это позволяет регулировать напряжение от 1,25 до 11,4 В при входном напряжении 12 В.
Я использовал магниты диаметром 10мм и толщиной 2мм.

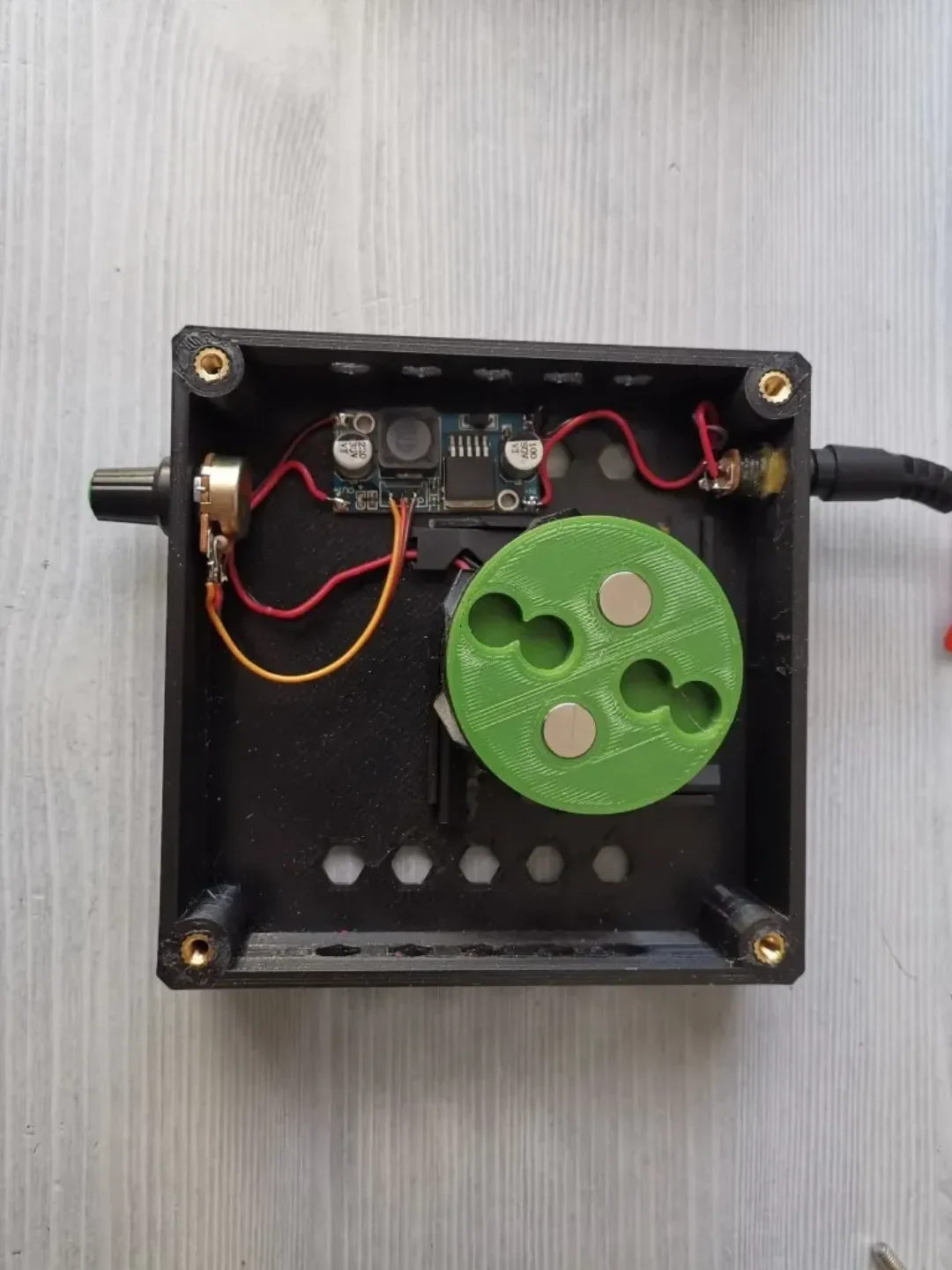

В держателе магнитов на двигателе можно сложить 3 магнита друг на друга.
для увеличения магнитной силы.
В каждую сторону мешалки помещается по одному магниту, это становится после печати
и расположение магнитов, приварка паяльником и т. д. водонепроницаемость по краям.
Следует отметить, что противоположные магниты в стержне мешалки и держателе магнитов должны иметь противоположную полярность.

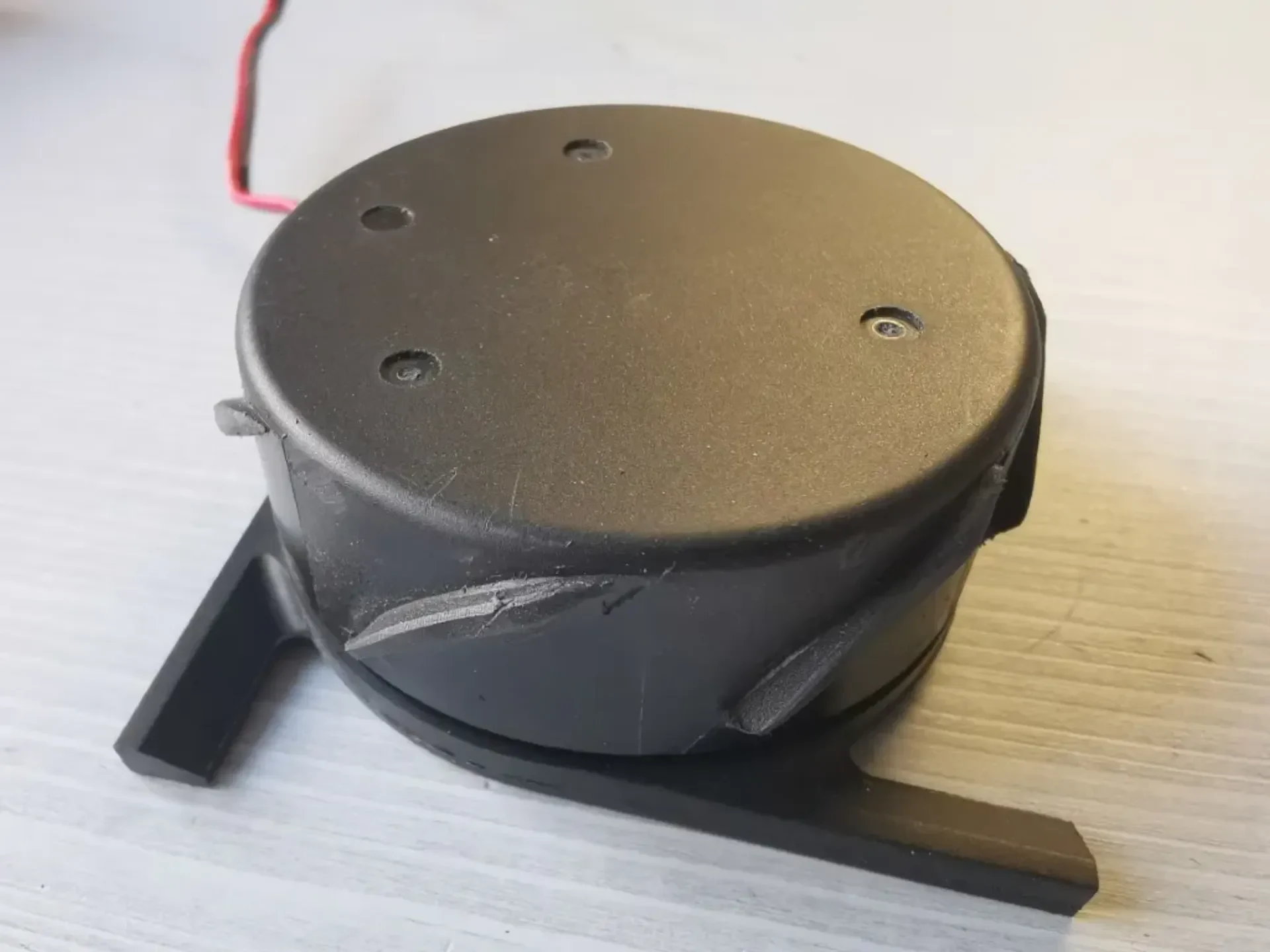

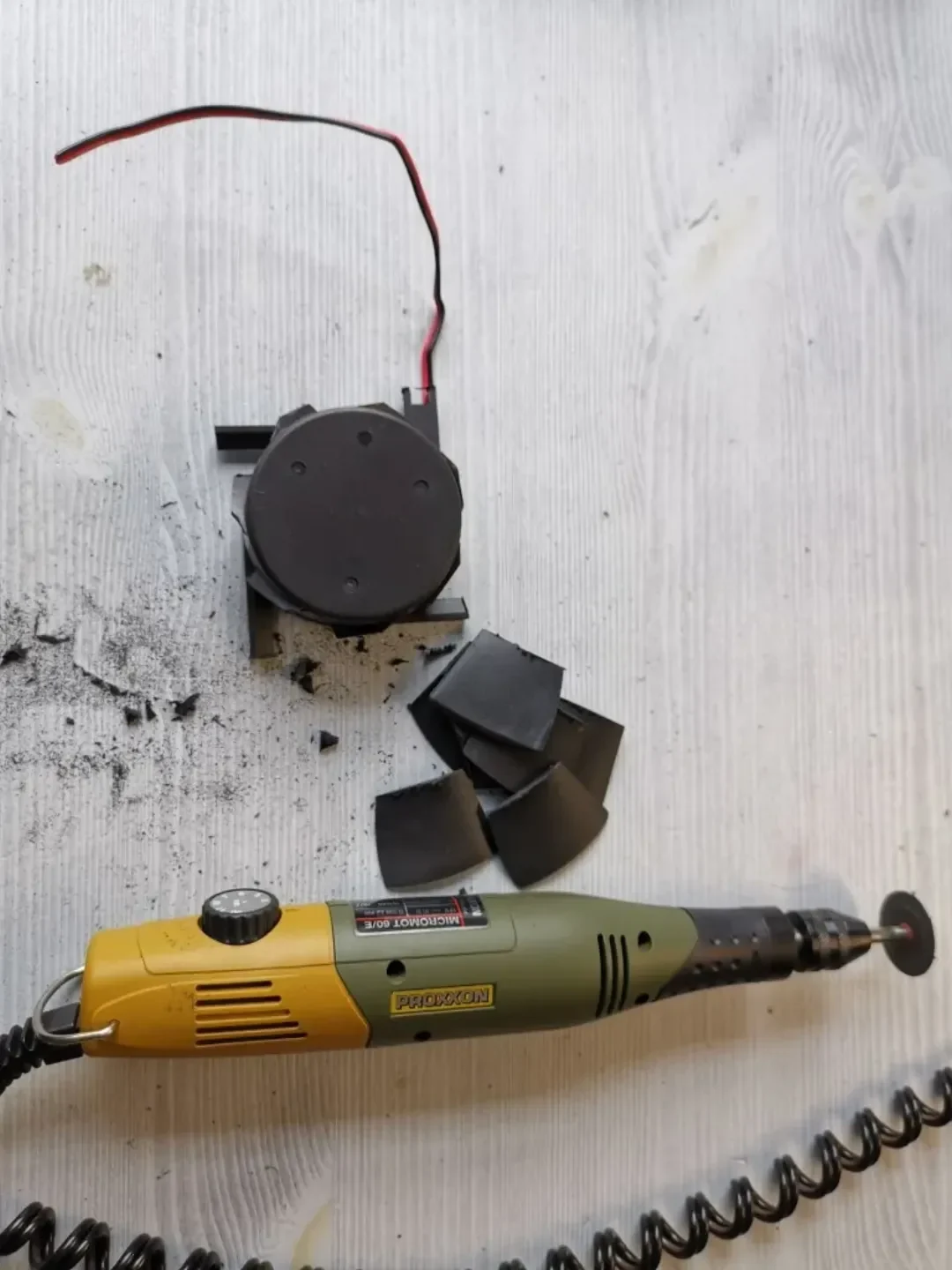

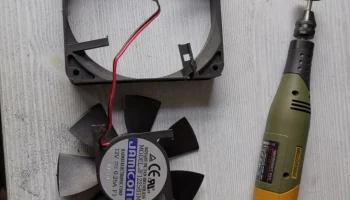

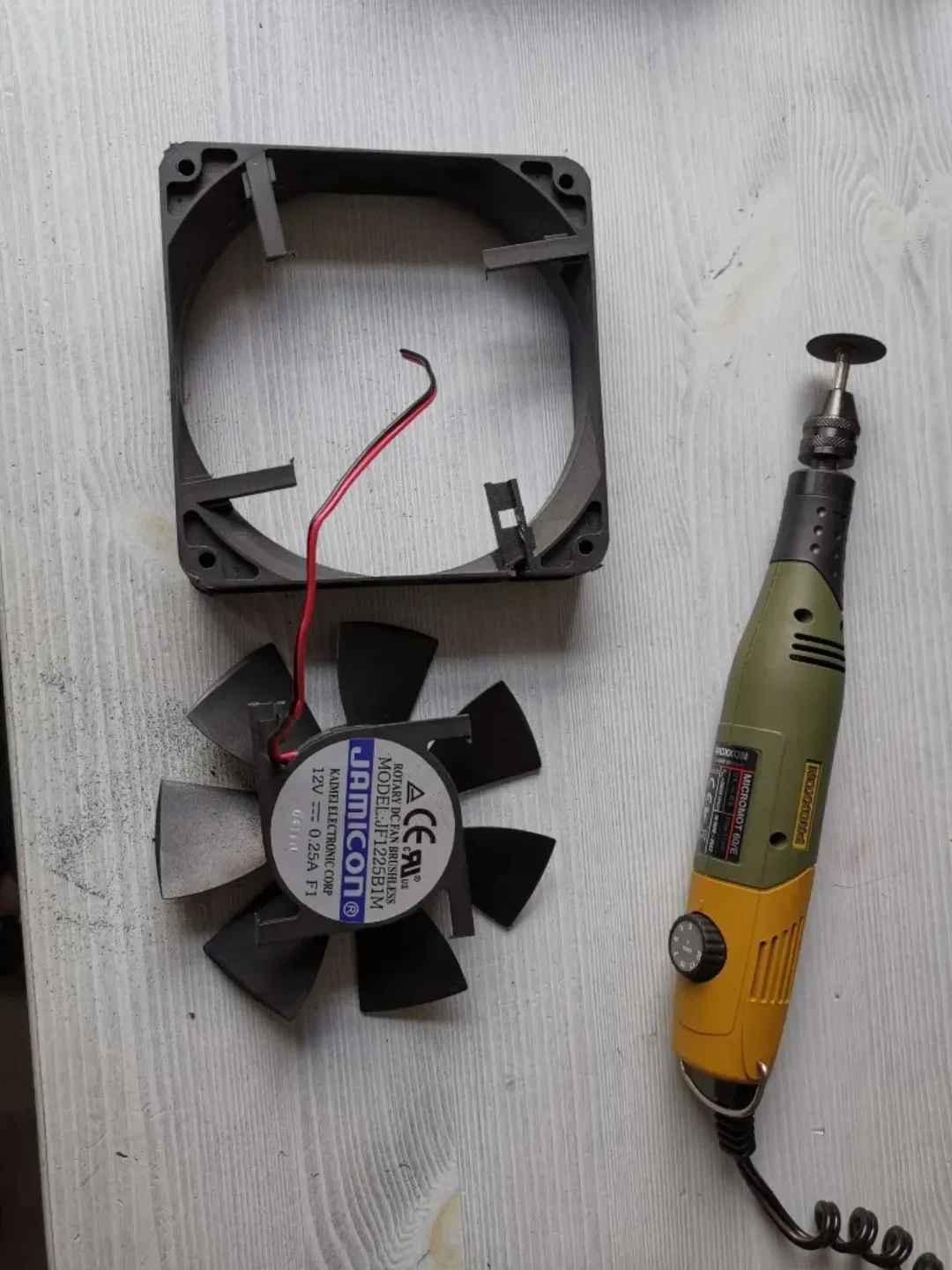

Желательно оставить небольшие обрубки ребер ротора, чтобы потом все это дело само остыло, 2мм вполне достаточно.
Используемый вентилятор имеет диаметр двигателя 55 мм, возможно, подойдет и меньший.
Приложение: Обычные па��очки для размешивания из тефлона диаметром 20 мм тоже работают без проблем.
