Штатив для пробирок для магнитного разделения, 2 мл.........

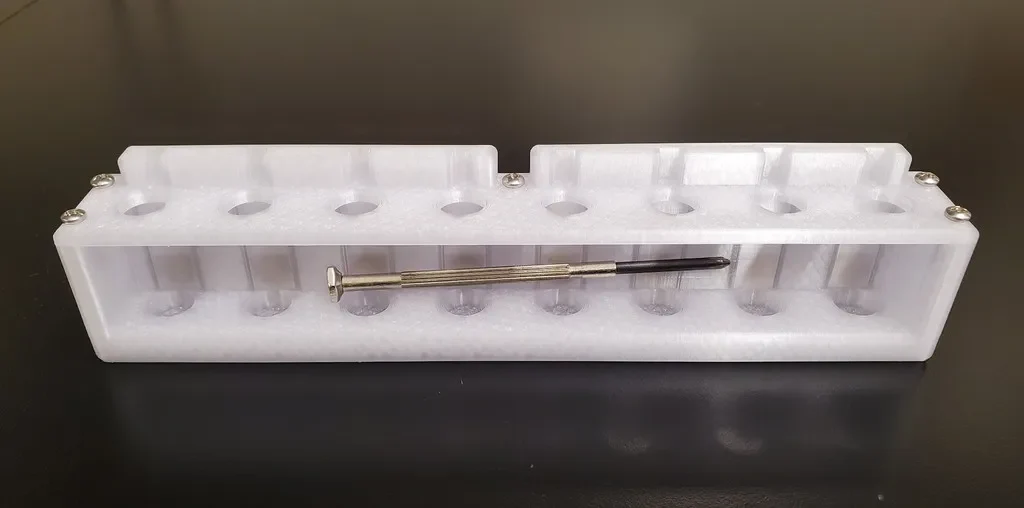

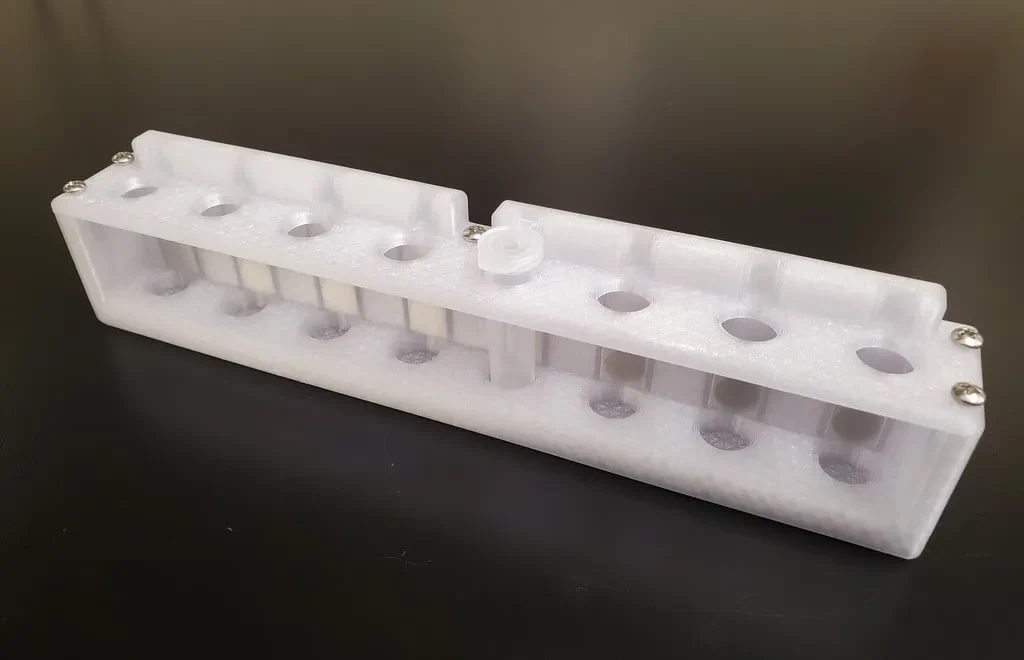

Это штатив для пробирок для экспериментов по разделению магнитных шариков. После моего первого проекта магнитной стойки (1) другой коллега спросил, могу ли я сделать что-нибудь для их нужд из-за возмутительной стоимости коммерческих продуктов (2). Итак, это действительно простая модификация предыдущей конструкции с использованием дисковых магнитов размером 10×3 мм (3), но адаптированная для обычных пробирок типа Эппендорфа объемом 2 мл, которые используются в лаборатории (4).
Как и предыдущая модель, она имеет каналы, в которые вставляются магниты, и состоит из двух частей с завинчивающейся крышкой, что дает множество преимуществ (заберите магниты, не разбивая магнит, используйте любой вариант магнитов 10×3 мм, не подвергайте магнит воздействию воды, простая настройка крышки, супер-простая печать). Самая сложная часть — нарезать отверстия для 4-40 и найти немагнитный винт 4-40×1/2 дюйма (5). В комплект входит проставка для фиксации магнита на месте, но ее также можно масштабировать по размеру и поместить под нее, чтобы при необходимости поднять магнит.

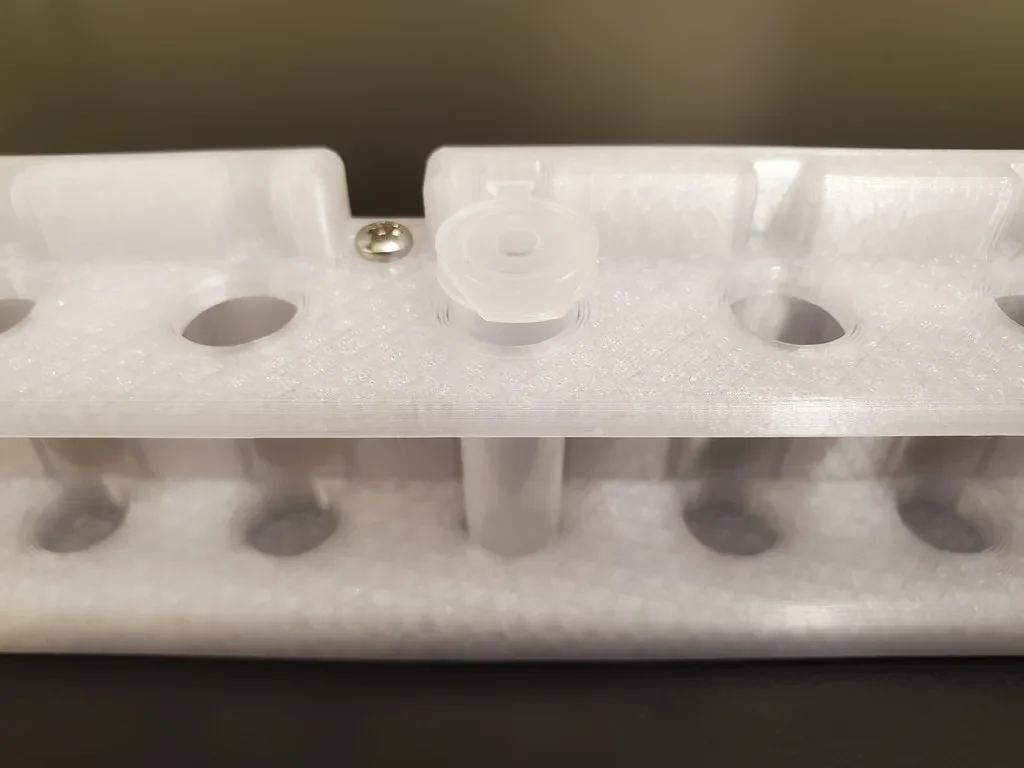

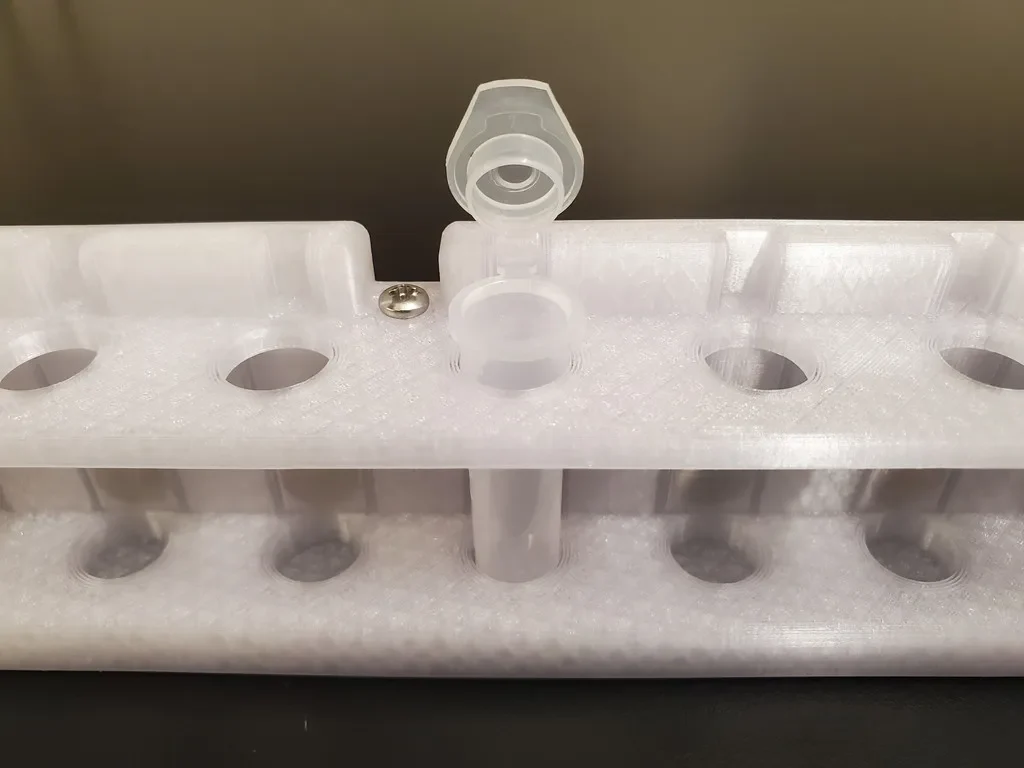

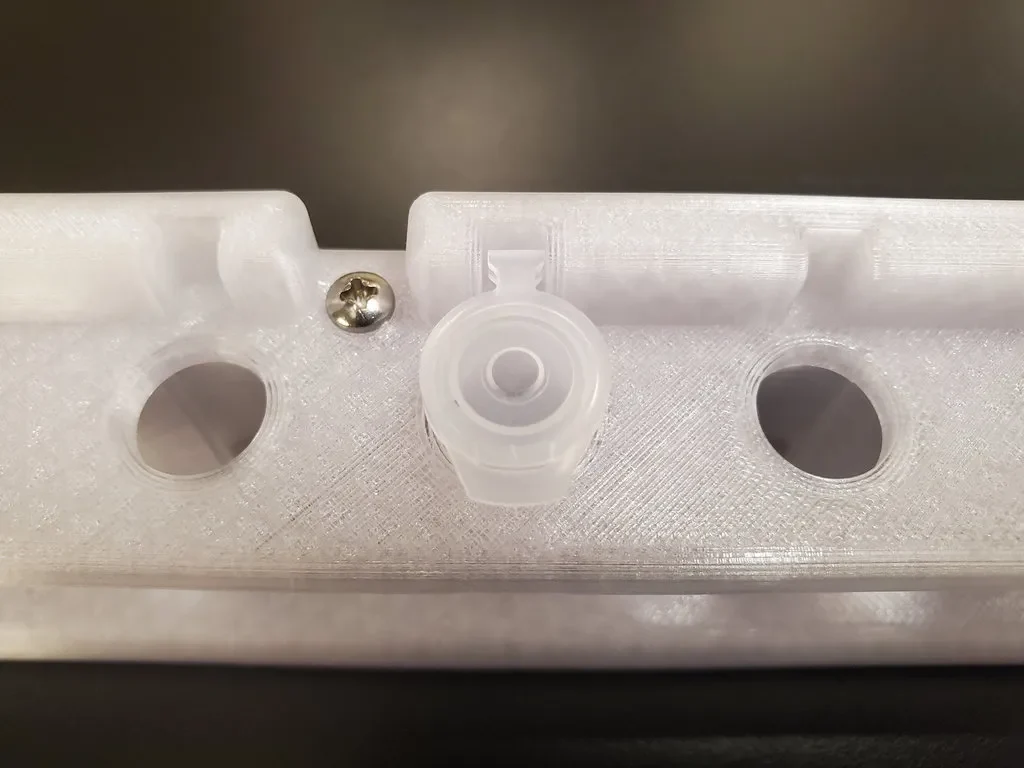

Я очень горжусь дизайном крышки. Вместо того, чтобы плотно сжимать трубку, на которую могут сильно влиять допуски принтера и трубки, крышка поддерживает шарнир, предотвращая вращение трубки. В сочетании с отверстиями в основании, которые останавливают боковое движение трубки, должно быть очень легко аспирировать образцы, не нарушая их. В этой стойке нет возможности легкого извлечения трубок из коммерческого варианта, но, поскольку печать и наполнение магнитами стоят около 20 долларов по сравнению с 900 долларами, я думаю, что большинство людей сочтут этот компромисс приемлемым!
Оригинальный дизайн
Возмутительно!
Магниты!
Трубы!
Винты!
Обратите внимание, что это еще не было тщательно проверено в широком спектре экспериментов по разделению! Люди должны подтвердить, что это работает для их приложения. Если вы используете этот дизайн в научной рукописи, я только прошу вас указать, что дизайн был получен от доктора Адриана Уэста, процитировать эту веб-страницу и прислать мне ссылку на вашу опубликованную статью!
Настройки печати
Принтер: Ultimaker S3
Плоты: Нет
Поддерживает: Нет
Разрешение: 0,1 мм
Заполнение: 40% куб.
Нить: BASF Ultrafuse PET Clear.
Это очень простой принт. Единственное соображение заключается в том, что вы получите наилучшие результаты с соплом диаметром 0,4 мм и шириной линии ровно 0,4 мм в вашем слайсере, поскольку стенки канала, удерживающие магнит, имеют толщину ровно 0,8 мм. Материал не имеет значения, но мне нравится ПЭТ(х) для лабораторной посуды из-за его превосходной химической стойкости. Я немного помешался с высоким заполнением, чтобы сделать его красивым и тяжелым, но, вероятно, вы могли бы снизить его до 20%. Используйте хороший клей и козырь, потому что геометрия имеет тенденцию к деформации.
