Стойка для трубок магнитного разделения.........

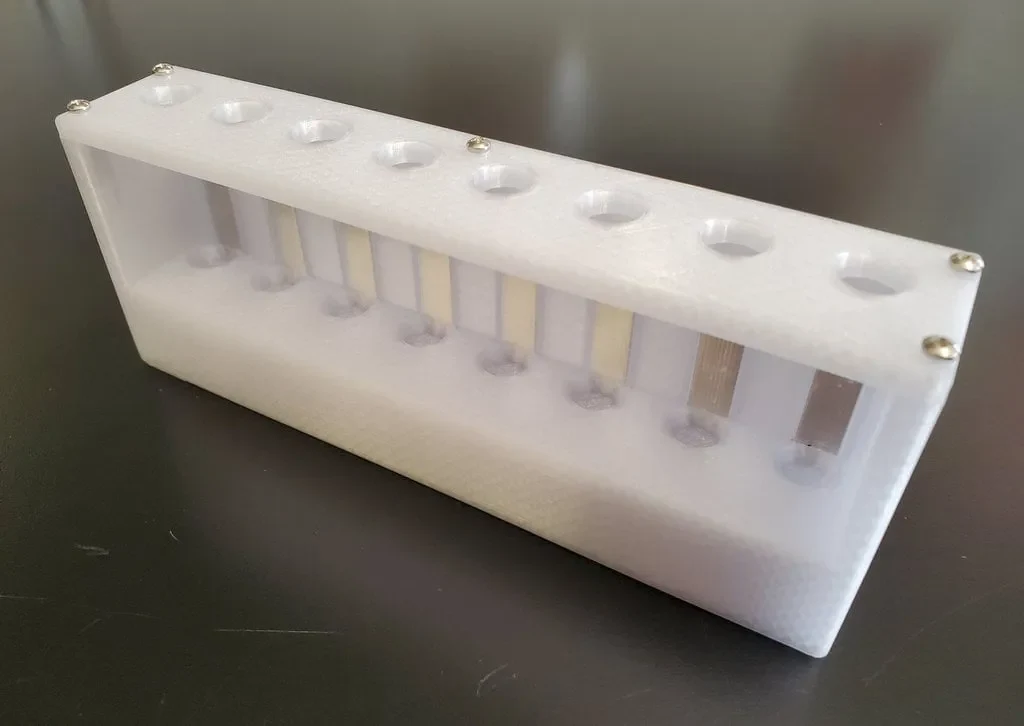

Это штатив для пробирок для экспериментов по разделению магнитных шариков. Его запросил коллега из-за возмутительной стоимости коммерческих продуктов (1), а конструкция была основана на магнитах размером 60×10×3 мм, которые у них уже были под рукой (2), для обычных полистироловых пробирок (3).

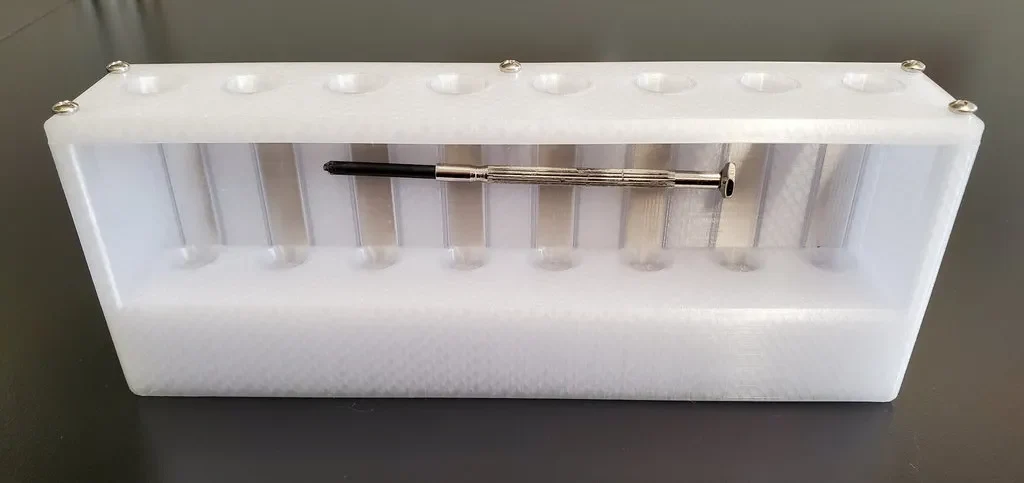

Я применил другой подход к этому дизайну по сравнению с другими дизайнами, которые я видел. Вместо пустот, в которые вы заклеиваете магниты эпоксидной смолой, я создал каналы, в которые можно ��ставить магниты. Я также сделал его состоящим из двух частей с завинчивающейся крышкой. Это означает, что вы можете легко вернуть магниты, вам не нужно беспокоиться о том, что что-то разобьется и сломает магниты, вы можете использовать магниты любой длины (или даже круглый диск) размером 10×3 мм, у вас меньше шансов заржаветь от воздействия воды, вы можете настроить крышку так, чтобы она соответствовала пробиркам разных размеров, и для печати не требуются опоры. Чтобы прикрепить крышку, просто медленно постучите по отверстиям на 4-40 и используйте немагнитный винт 4-40×3/4 дюйма (4). Вероятно, M3 также подойдет.

Основание очень массивное для устойчивости, но длина магнитов также смещается в основание под дном трубок. В комплект входит небольшая «проставка»; в конфигурации по умолчанию он расположен над магнитами, чтобы надежно удерживать их на месте, но также может располагаться под магнитами, чтобы поднять их выше.

Возмутительно!
Магниты!
Трубы!
Винты!

Обратите внимание, что это еще не было тщательно проверено в широком спектре экспериментов по разделению! Люди должны подтвердить, что это работает для их приложения. Если вы используете этот дизайн в научной рукописи, я только прошу вас указать, что дизайн был получен от доктора Адриана Уэста, процитировать эту веб-страницу и прислать мне ссылку на вашу опубликованную статью!

Настройки печати

Принтер: Ultimaker S3

Плоты: Нет

Поддерживает: Нет

Разрешение: 0,1 мм

Заполнение: 40% куб.

Нить: BASF Ultrafuse PET Clear.

Это очень простой принт. Единственное соображение заключается в том, что вы получите наилучшие результаты с соплом диаметром 0,4 мм и шириной линии ровно 0,4 мм в вашем слайсере, поскольку стенки канала, удерживающие магнит, имеют толщину ровно 0,8 мм. Материал не имеет значения, но мне нравится ПЭТ(х) для лабораторной посуды из-за его превосходной химической стойкости. Я немного помешался с высоким заполнением, чтобы сделать его красивым и тяжелым, но, вероятно, вы могли бы снизить его до 20%. Используйте хороший клей и козырь, потому что геометрия имеет тенденцию к деформации.
