Ручка двери мини-корпуса Prusa с магнитной муфтой из ПТФЭ...
О

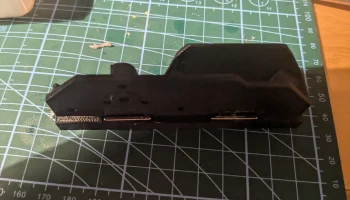

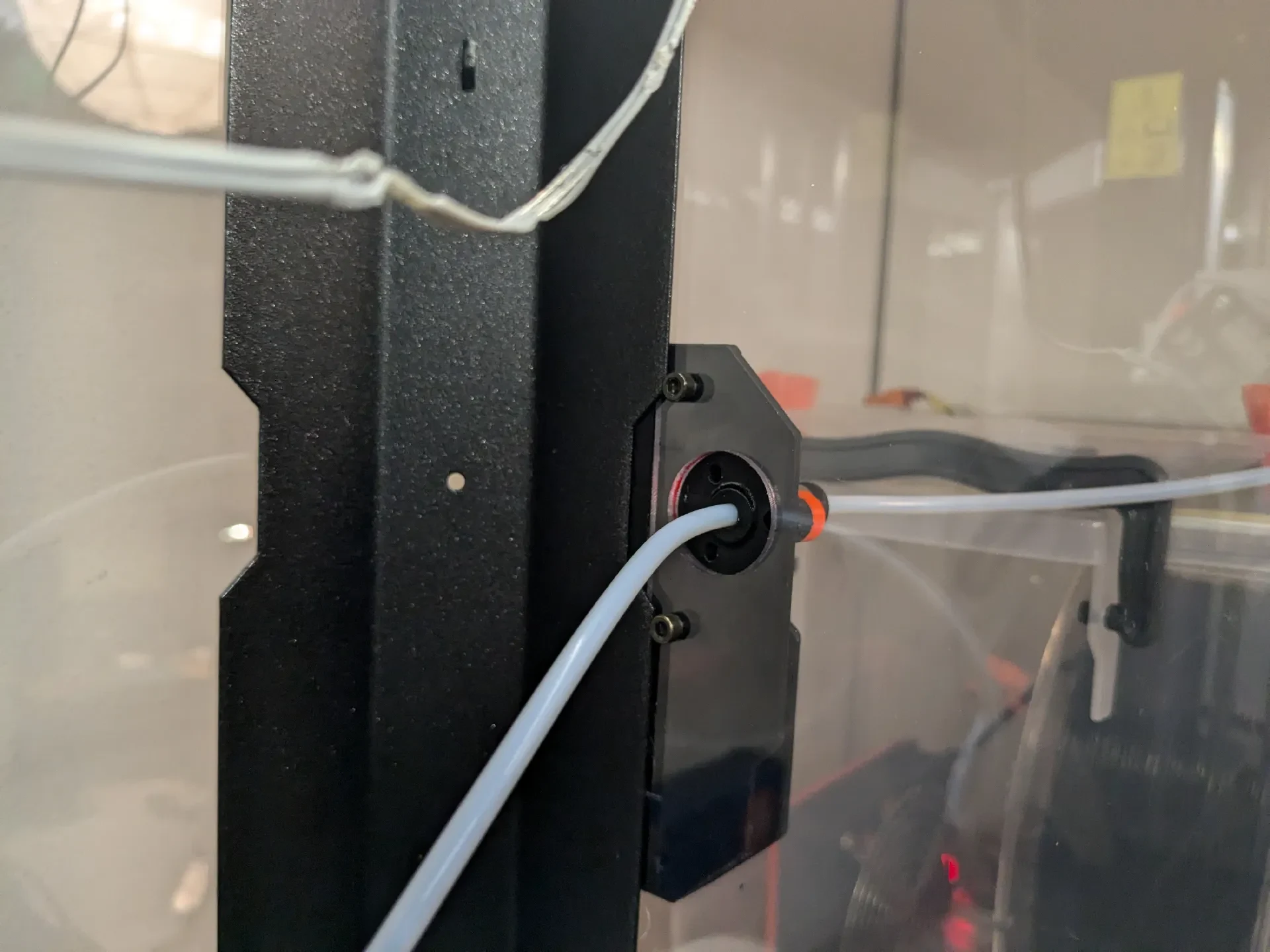

Я использовал отверстие в дверях оригинального корпуса Prusa MINI в качестве точки входа для трубки из ПТФЭ. Ручку для пальцев перенесли немного ниже и добавили туда магнитную муфту для магнитов размером 6x2 мм, которые популярны в наборах Gridfinity.
Пожалуйста, ставьте лайк, публикуйте отзывы и оставляйте комментарии для дальнейших улучшений.
На основе
Обратите внимание, ч��о эти модели имеют разные конфликтующие лицензии, поэтому я не могу использовать их в качестве эталона (ограничение printables.com).
— Магнитный переходник из ПФТЕ для датчика накаливания Prusa Mini. — Только что извлеченный соединитель, магниты совместимы с магнитами 6x3 мм, которые входят в комплект Gridfinity.
— Детали корпуса Prusa для печати — Дверная ручка отрегулирована так, чтобы быть похожей на ту, что используется в Prusa Mini Encosure, поскольку оригинальная ручка очень маленькая.
Журнал изменений
— 2024.09.08 — начальная версия v1, некоторые пометки на стенах, потому что я ленился в Tinkercad.
Распечатать
— Слой 0,2 мм, сопло 0,4 мм, наполнитель 15 %, рекомендуется использовать PETG или что-то получше, чтобы выдерживать внутренние температуры.
— обратите внимание, что gcode содержит движения для моего пользовательского захвата замедленного видео (печатающая головка перемещается назад, а затем по оси Z), поэтому предоставленный файл gcode предназ��ачен только для приблизительной оценки времени печати + необходимой нити,
Сборка
— распечатать
— (по желанию) с помощью дрели проделайте отверстия диаметром 6 мм для более удобных магнитов, сквозные отверстия диаметром 3 мм для излишков клея за магнитами,
— (рекомендуется) использовать дрель, чтобы сделать трубку из ПТФЭ толщиной 4 мм более гладкой.

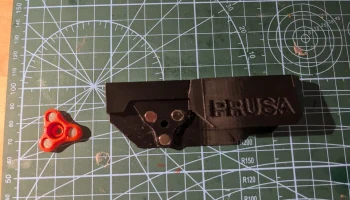

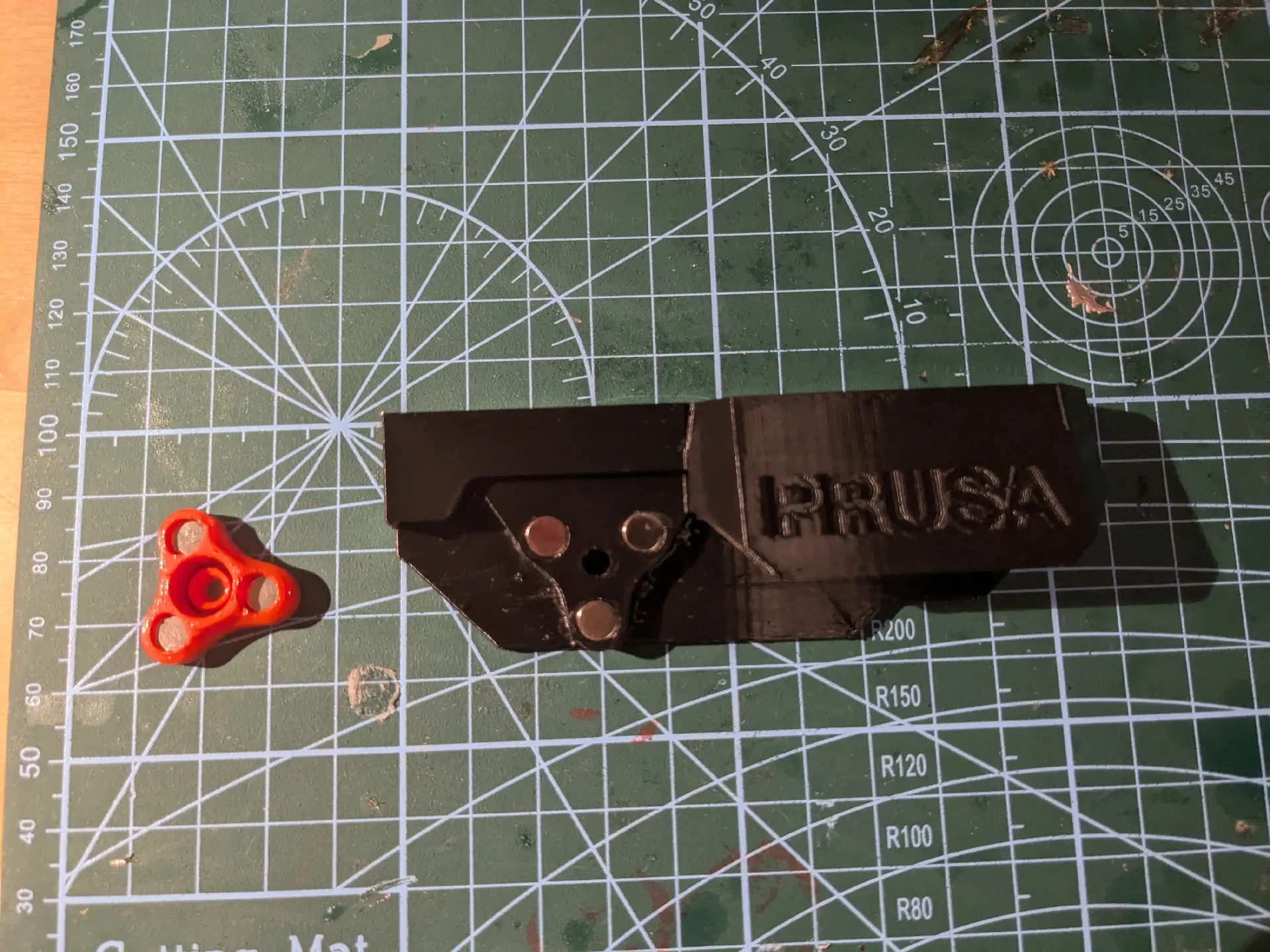

— вставьте круглые магниты, обязательно проверьте полярность с помощью муфты. При необходимости используйте суперклей или горячий клей, чтобы зафиксировать их на месте.
— снимите оригинальную ручку двери, если она у вас есть, извлеките из нее плоские магниты

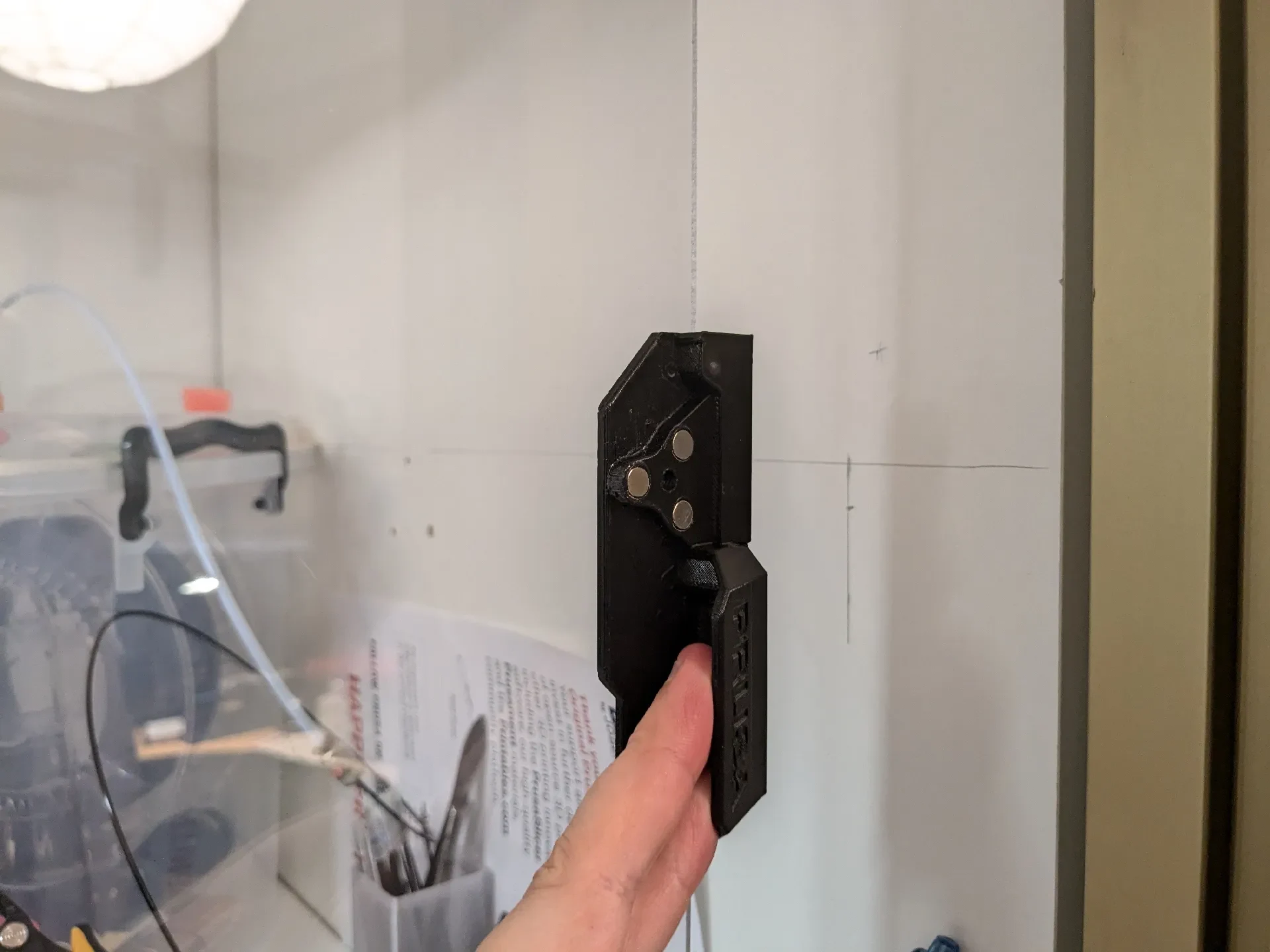

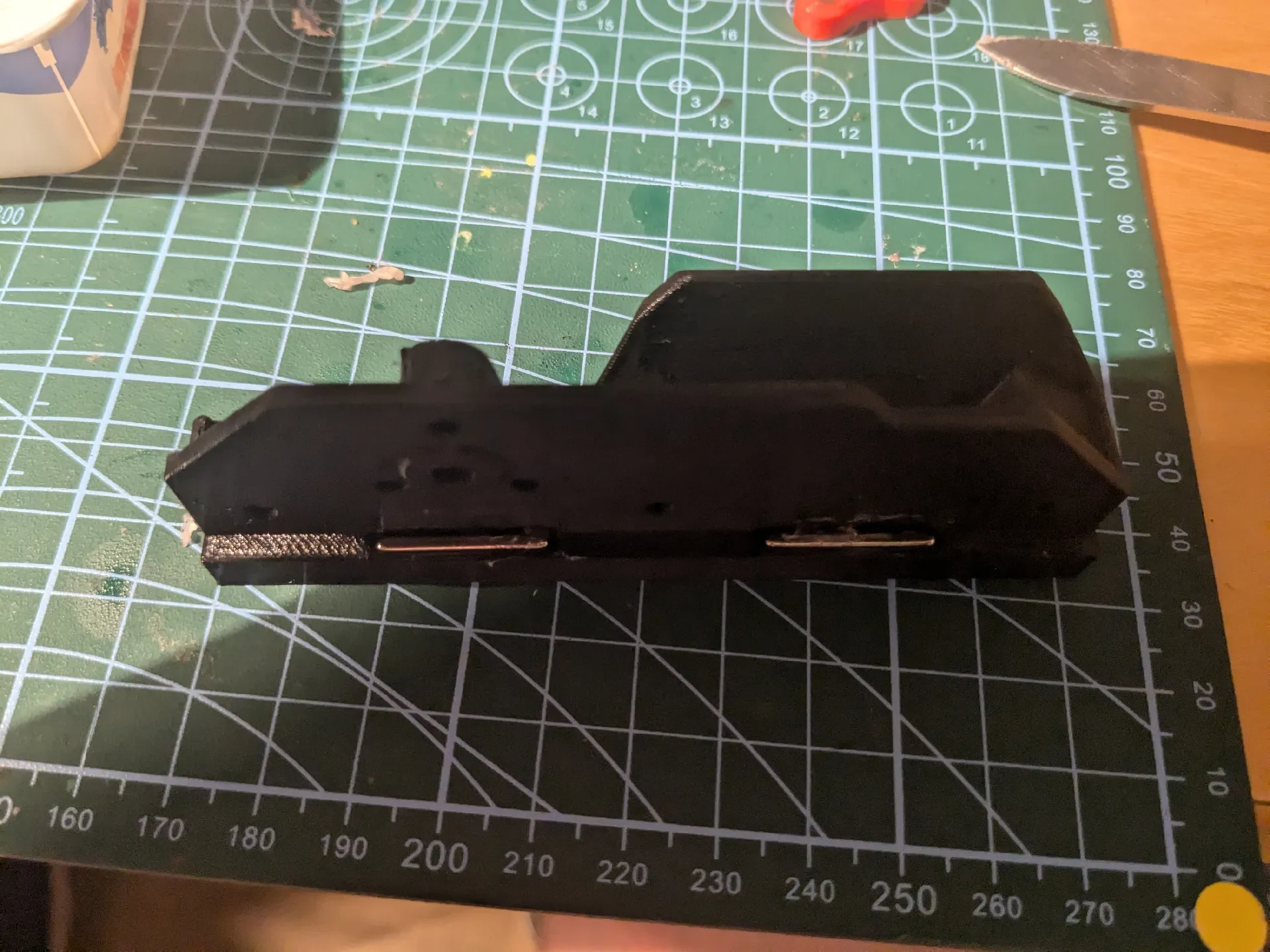

— вставьте плоские магниты в новую ручку, при необходимости зафиксируйте их на месте суперклеем или горячим клеем.

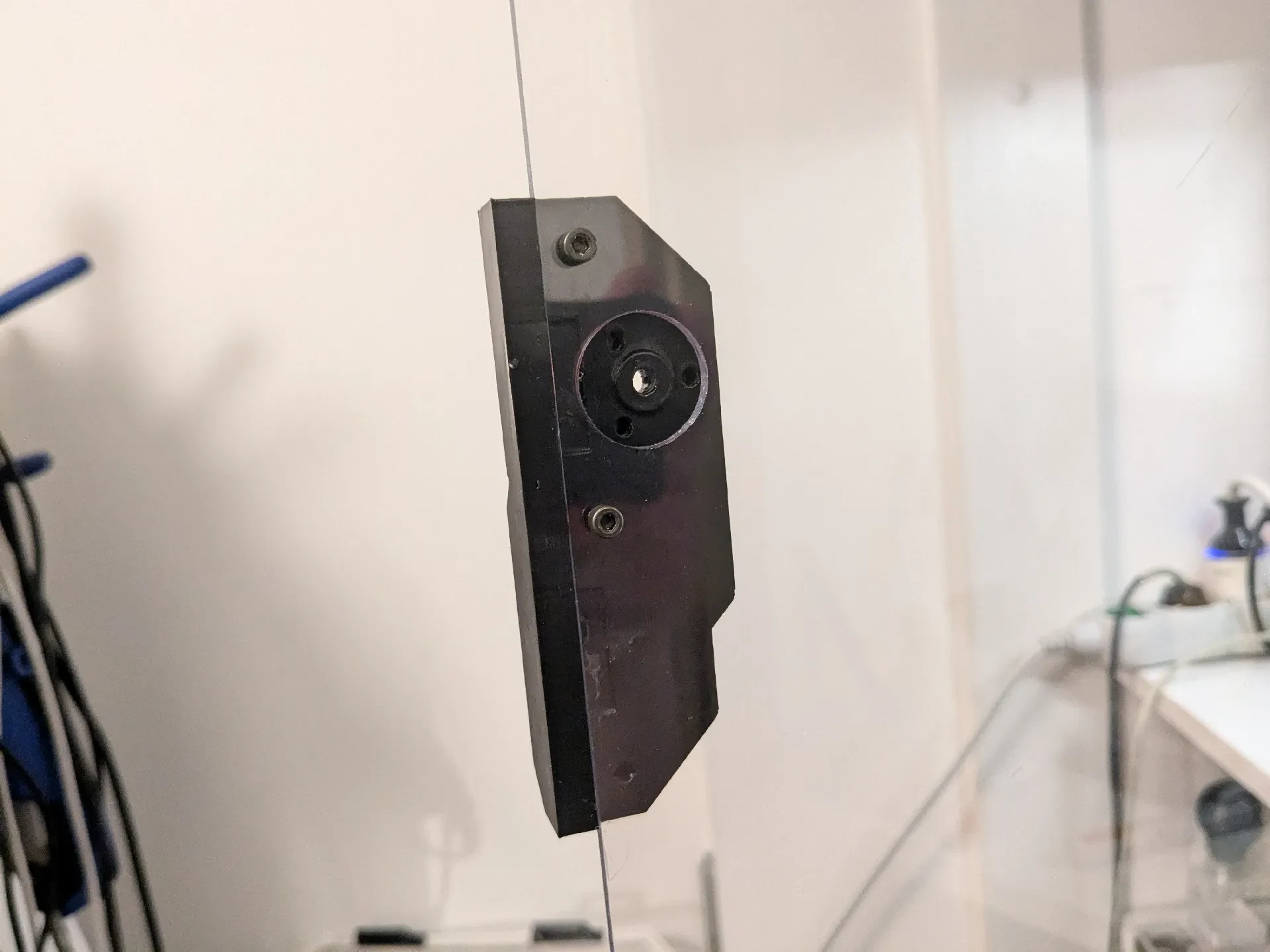

— прикрутить ручки к пластиковым дверям

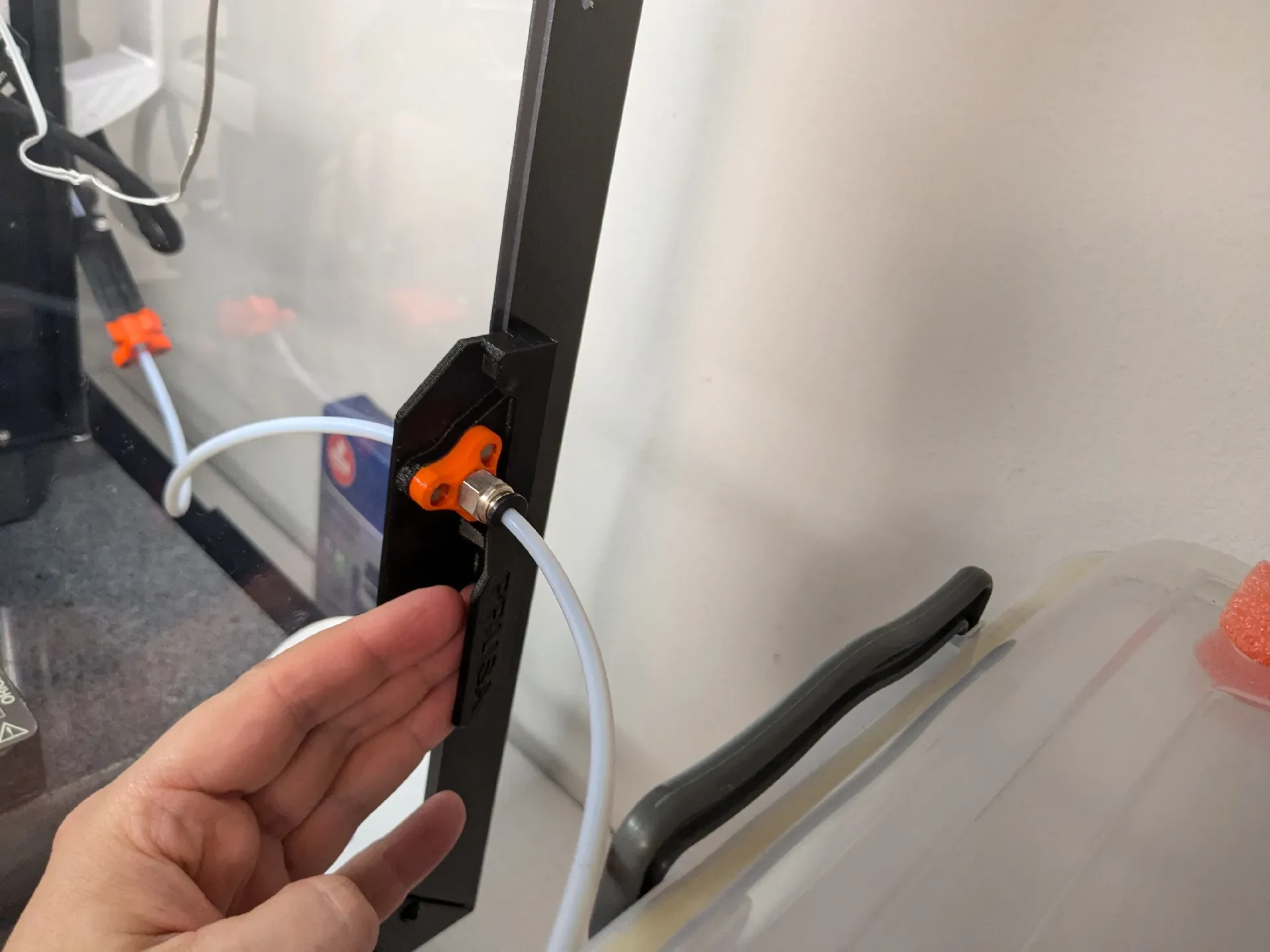

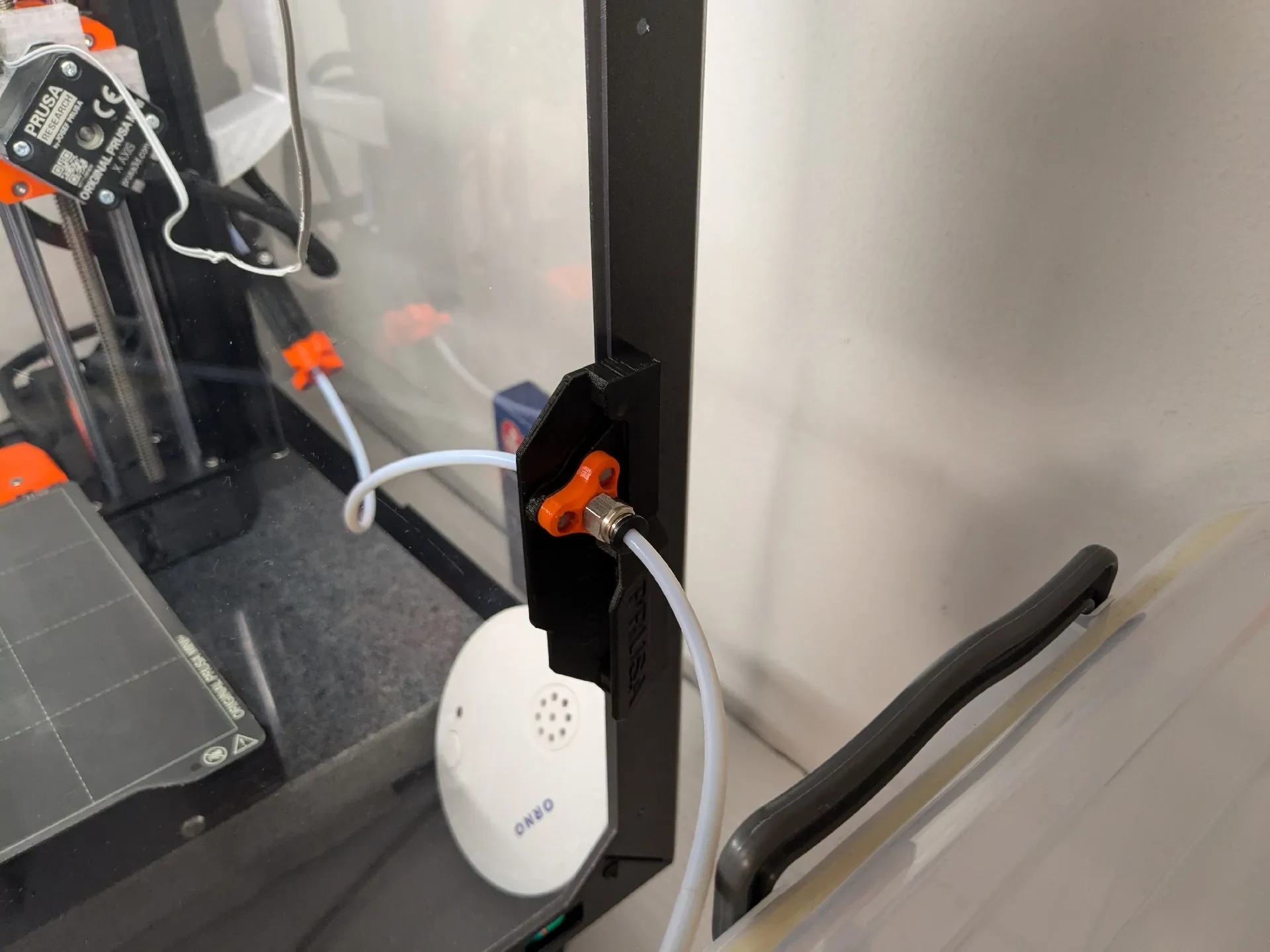

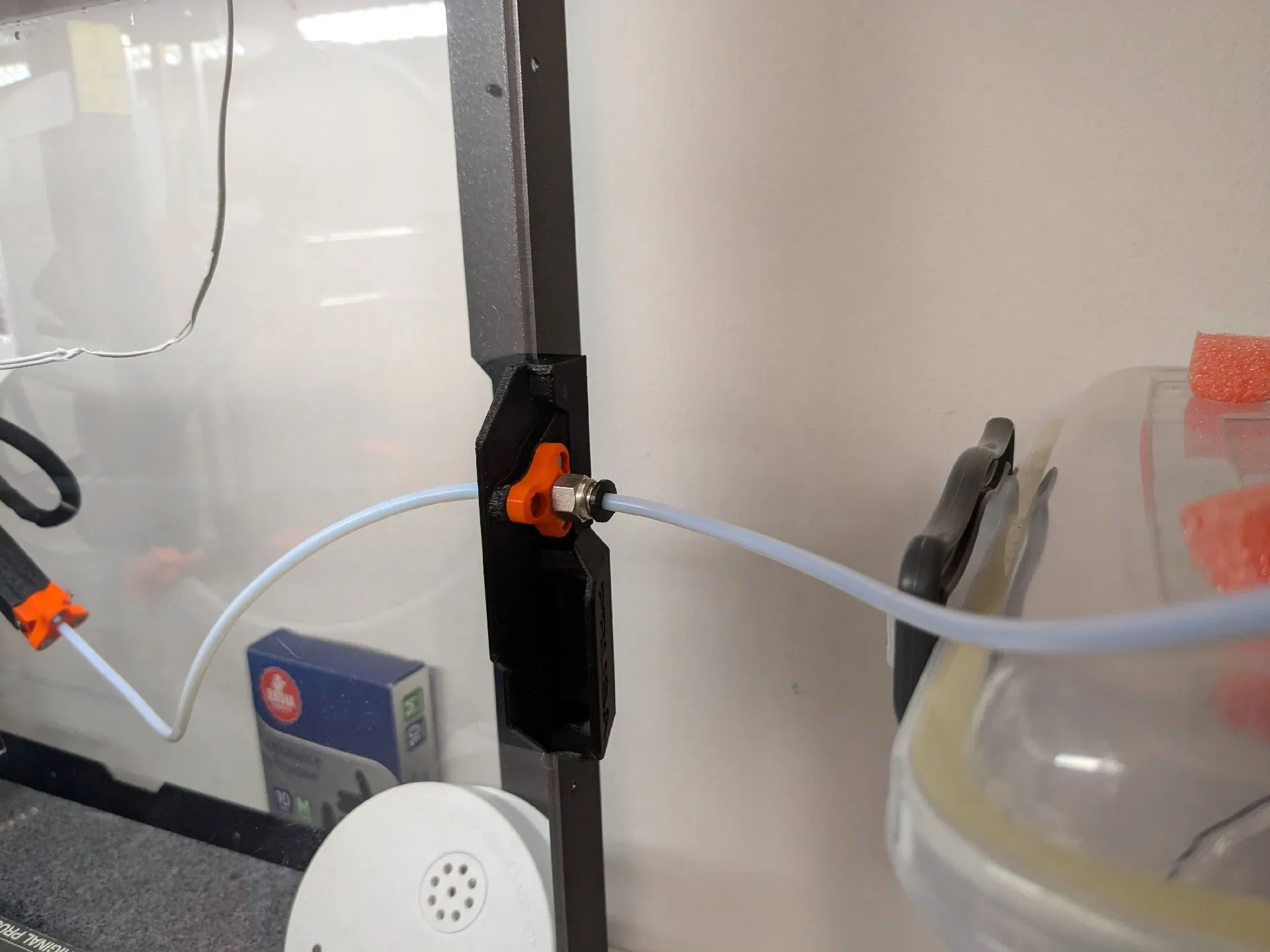

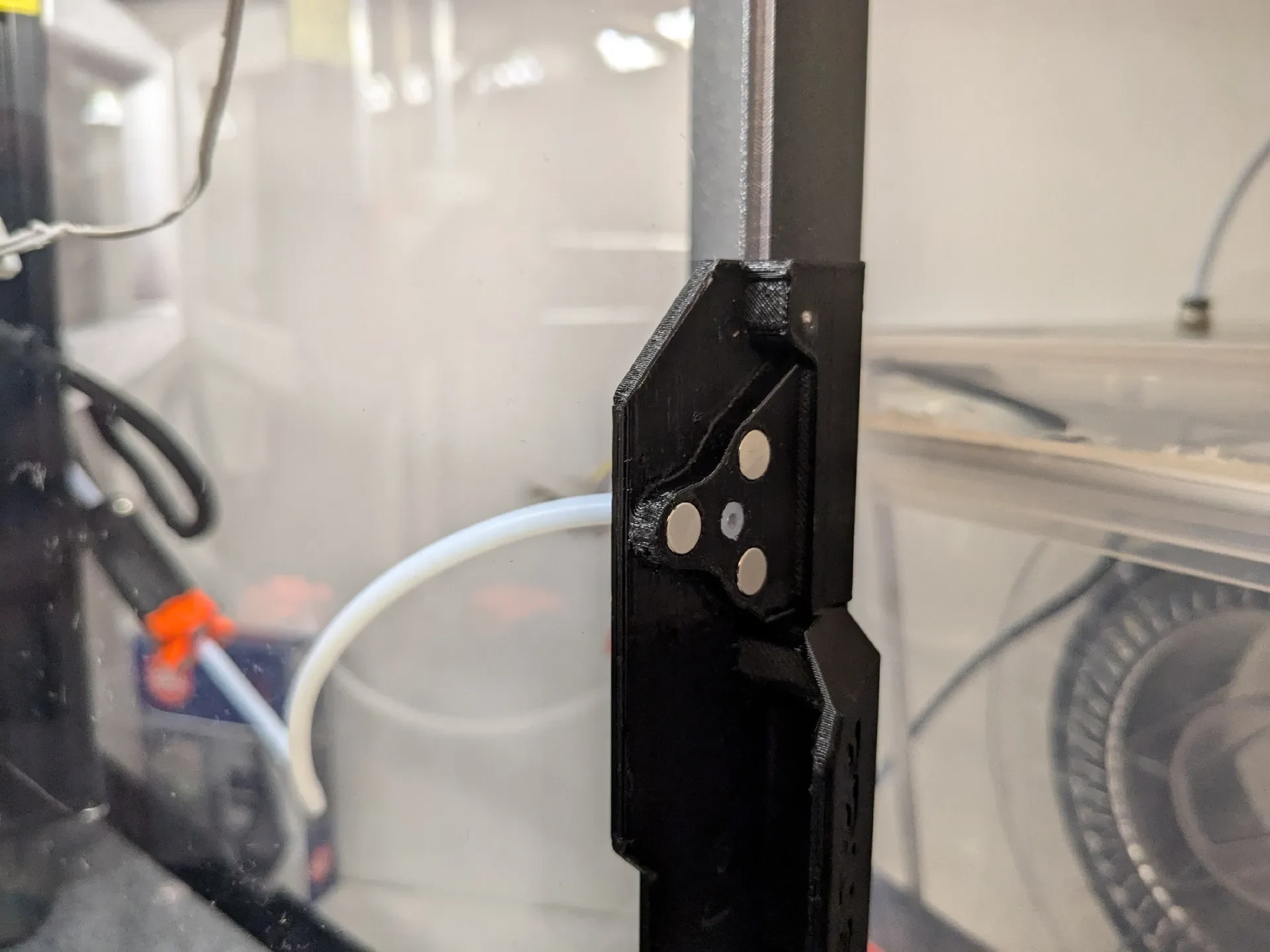

— вставьте тефлоновую трубку, обрежьте ее и подсоедините к принтеру или датчику нити.
