Миниатюрный модульный игровой набор STEM для аэродинамиче...

Итак...

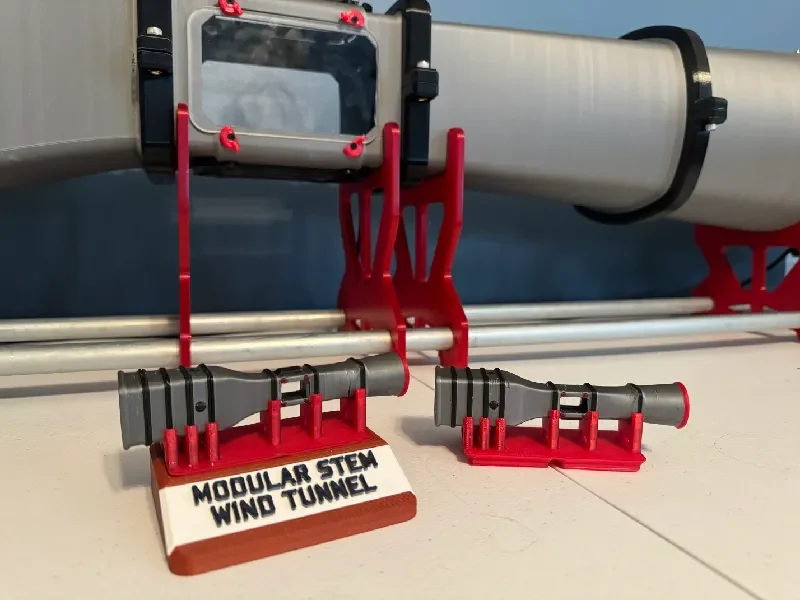

Моя 7-летняя дочь отметила, что миниатюрная версия моей «Модульной аэродинамической трубы для STEM-образования», которую я выпустил бесплатно в качестве демонстрационной модели, на самом деле сама по себе не была модульной.

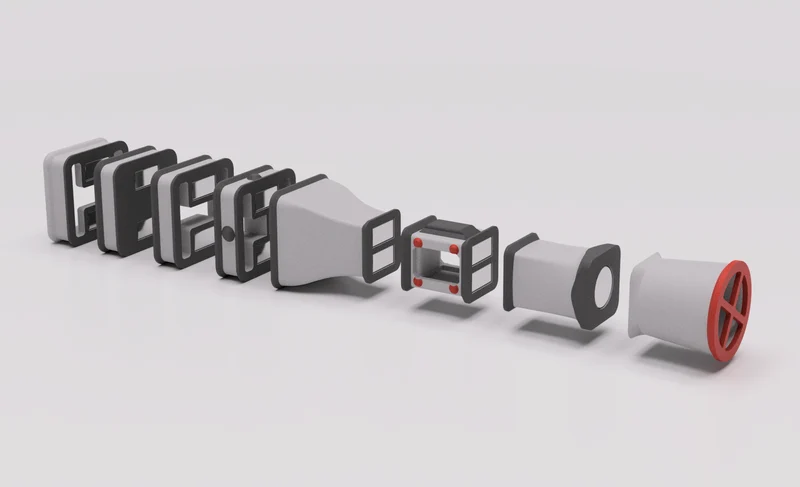

Она предложила мне перепроектировать его так, чтобы он печатался небольшими частями, каждая из которых снабжена магнитами, чтобы дети могли собирать секции в правильном порядке, образуя забавный игровой набор.

Это была такая з��мечательная идея, как я мог устоять?

Процесс печати и сборки полноразмерного проекта аэродинамической трубы, безусловно, является трудным занятием, возможно, не тем, что привлечет внимание маленьких детей.

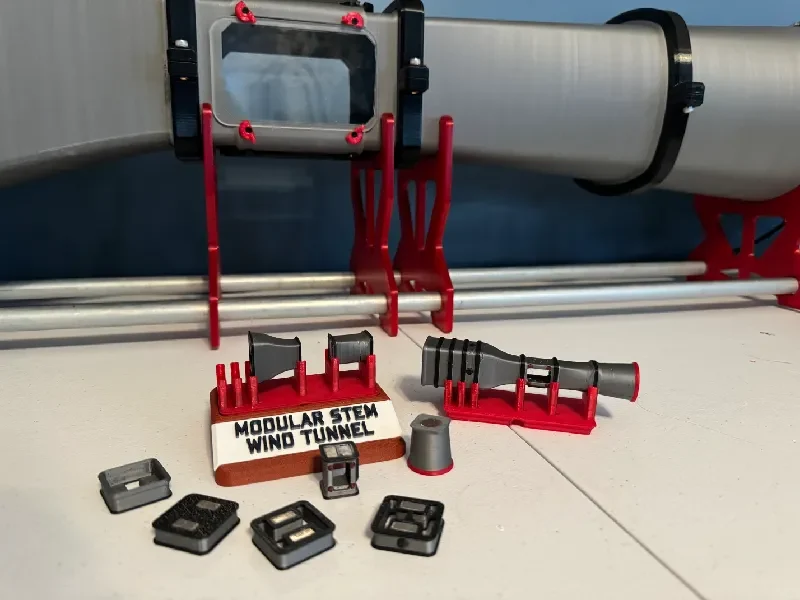

Итак, сначала сделайте им эту интерактивную версию в масштабе 1:10, чтобы представить проект и описать части, которые вы будете создавать, и то, что они делают. Позвольте им повозиться с настраиваемыми компонентами туннеля, чтобы ознакомиться с ним.

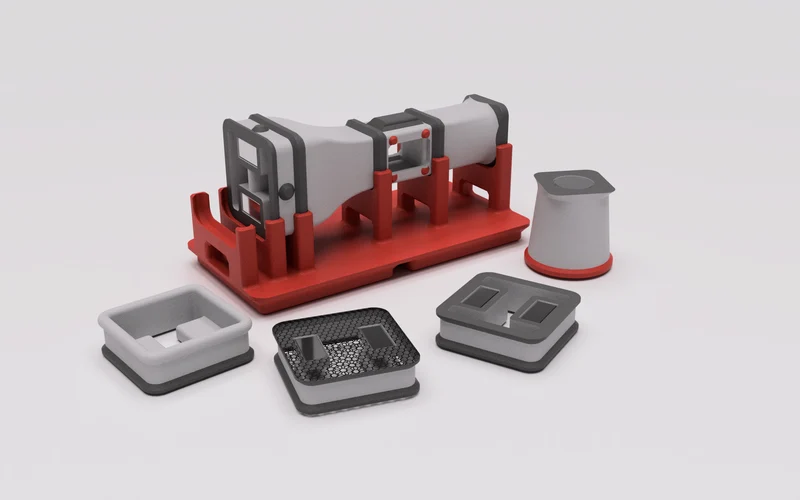

Когда они наконец закончат с ним играть, эта игровая версия миниатюрного туннеля также будет совместима с базой поддержки Gridfinity и базой дисплея, доступной как часть версии модели дисплея.

Необходимое оборудование (партнерские ссылки):
Магниты на холодильник 10х5х2 мм.
Магниты на холодильник 10х3.

Примечания по сборке:

Предоставляются:

Отдельные STL,
Одиночный STL со всеми правильно ориентированными деталями и
Готовые к печати файлы проекта 3MF для PrusaSlicer и BambuStudio (3 цвета с AMS)

Если вам нужно использовать STL и настроить собственные параметры среза, используйте следующие примечания:

Распечатайте все детали в ориентации, показанной на скриншотах ниже.
Ни один не требует опор.
Особого внимания требует только сотовый выпрямитель потока (сплошной плоский квадрат):
Настройте часть для печати с помощью:
2 стены/периметры
0 верхних/нижних слоев
~35% сотовое наполнение
Добавьте два блока-модификатора, которые меняют вышеуказанные настройки для областей, куда встроены магниты (желтые прямоуго��ьники ниже).
