Параметрический калибр для деревообработки / с быстрым з...

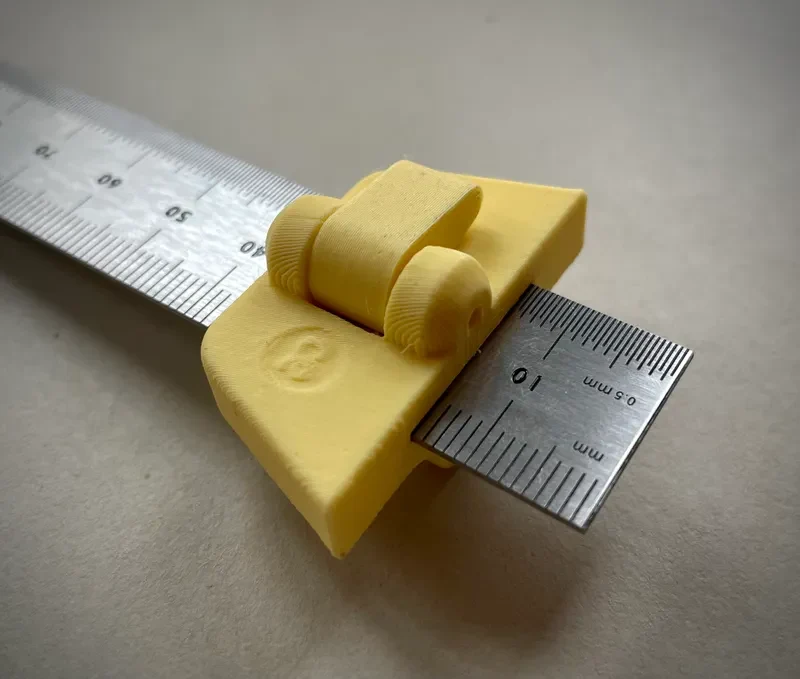

Это калибр для деревообработки, позволяющий отмечать одинаковые размеры на разных кромках.

Я нашел несколько существующих разметочных шаблонов, но не смог адаптировать их к измерениям моей линейки. Поэтому я решил создать свой собственный в Fusion360 и добавит�� достаточно параметров, чтобы иметь возможность создавать новые датчики для каждой новой линии. Я также не хотел использовать винты, но после нескольких итераций мне пришлось добавить стальной гвоздь в качестве оси поворота, чтобы сделать его достаточно прочным.

Я напечатал петлю с заполнением 90%, а корпус — с заполнением 30%. Во время печати я положил корпус на бок, чтобы можно было распечатать его без подставок. При необходимости вы можете настроить разрешение ваших принтеров в исходном файле.

---

Это технический ремикс шкалы «wayofwood», но я создал ее с помощью Fusion360:
https://wayofwood.com/3d-diy-printed-marking-gauge/
