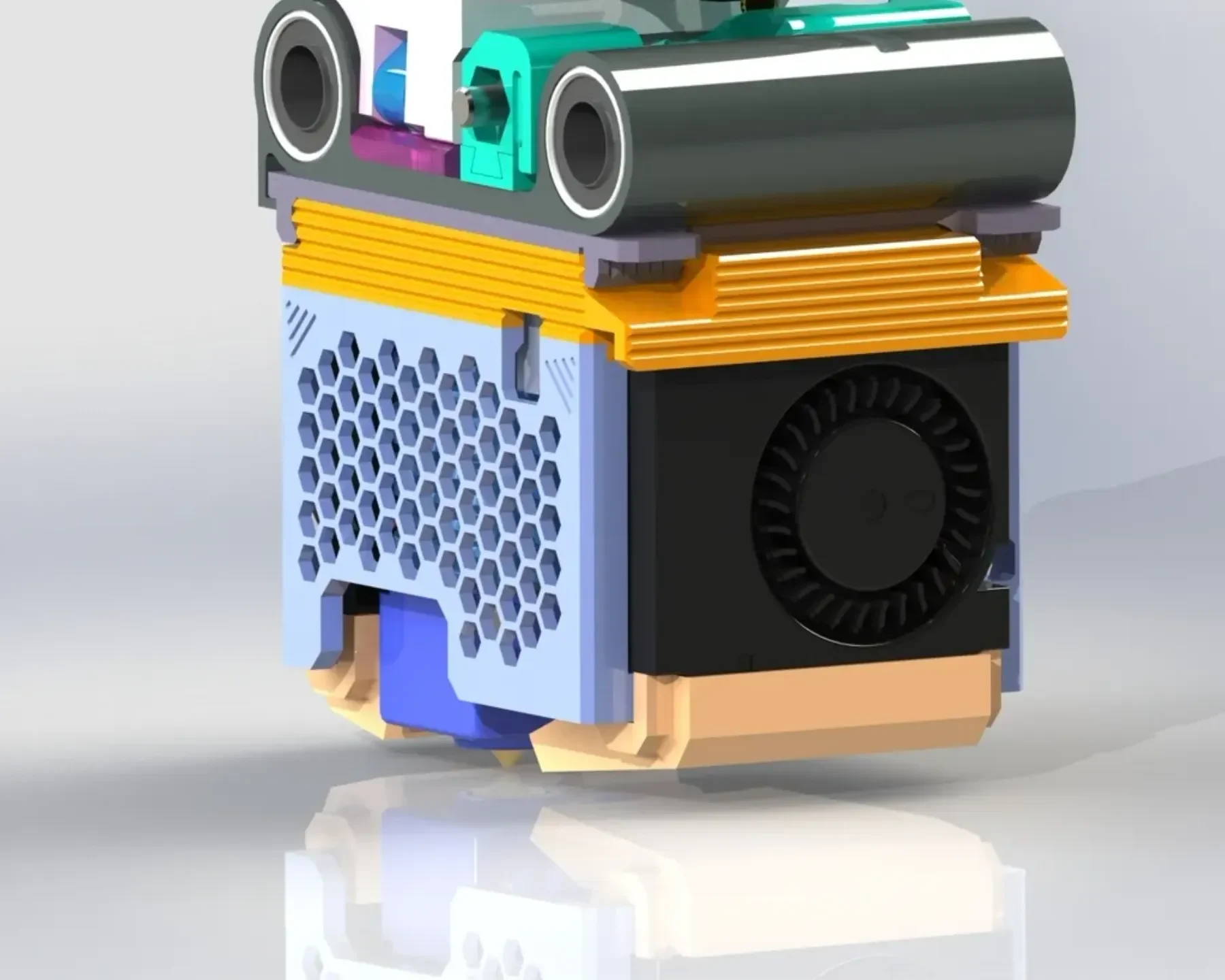

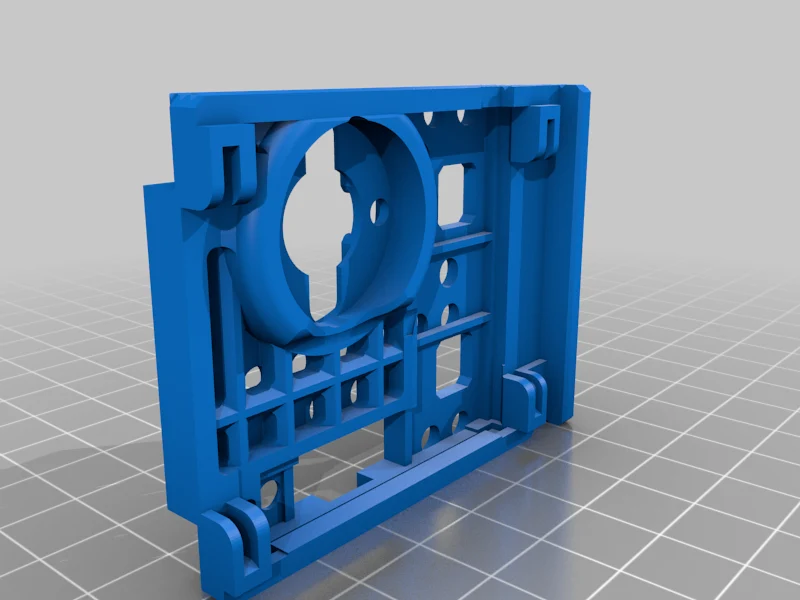

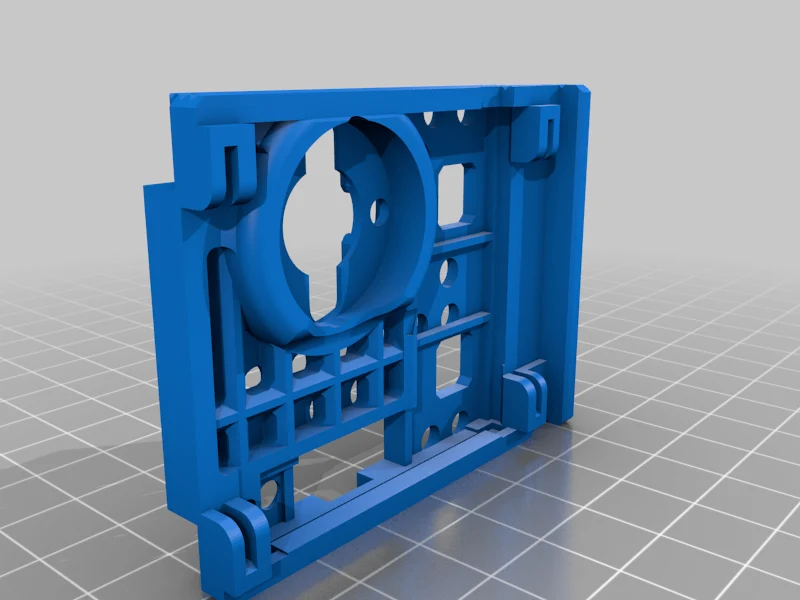

Быстросъемная голова Flying Bear Ghost 5 с магнитами......

Ремикс быстросъемной головы для принтера Flying Bear Ghost 5 https://www.thingiverse.com/thing:4911026

Потребуется:

4 винта и гайки М3 для крепления к каретке.
50 шт. цилиндрических неодимовых магнитов класса не ниже N35 размером 4х2 мм (диаметр х высота).
Остальные детали и крепеж берутся из оригинала https://www.thingiverse.com/thing:4911026

Сборка:

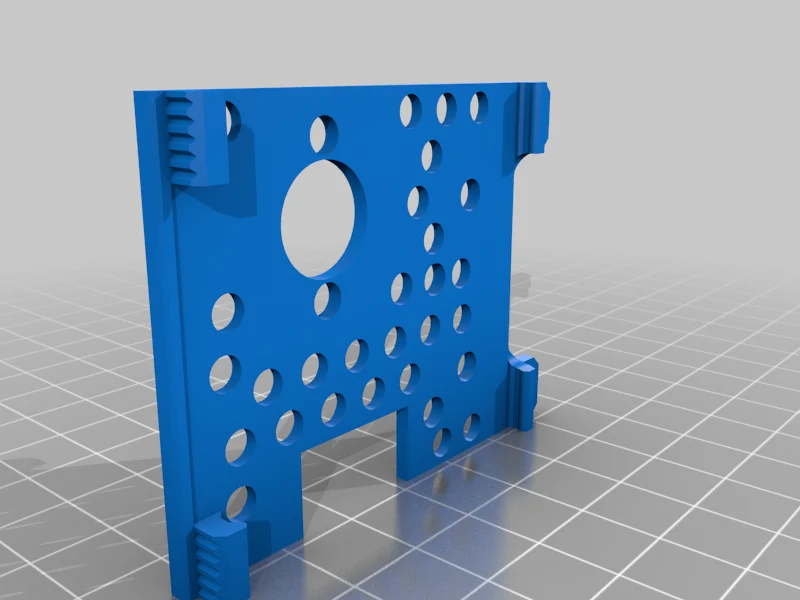

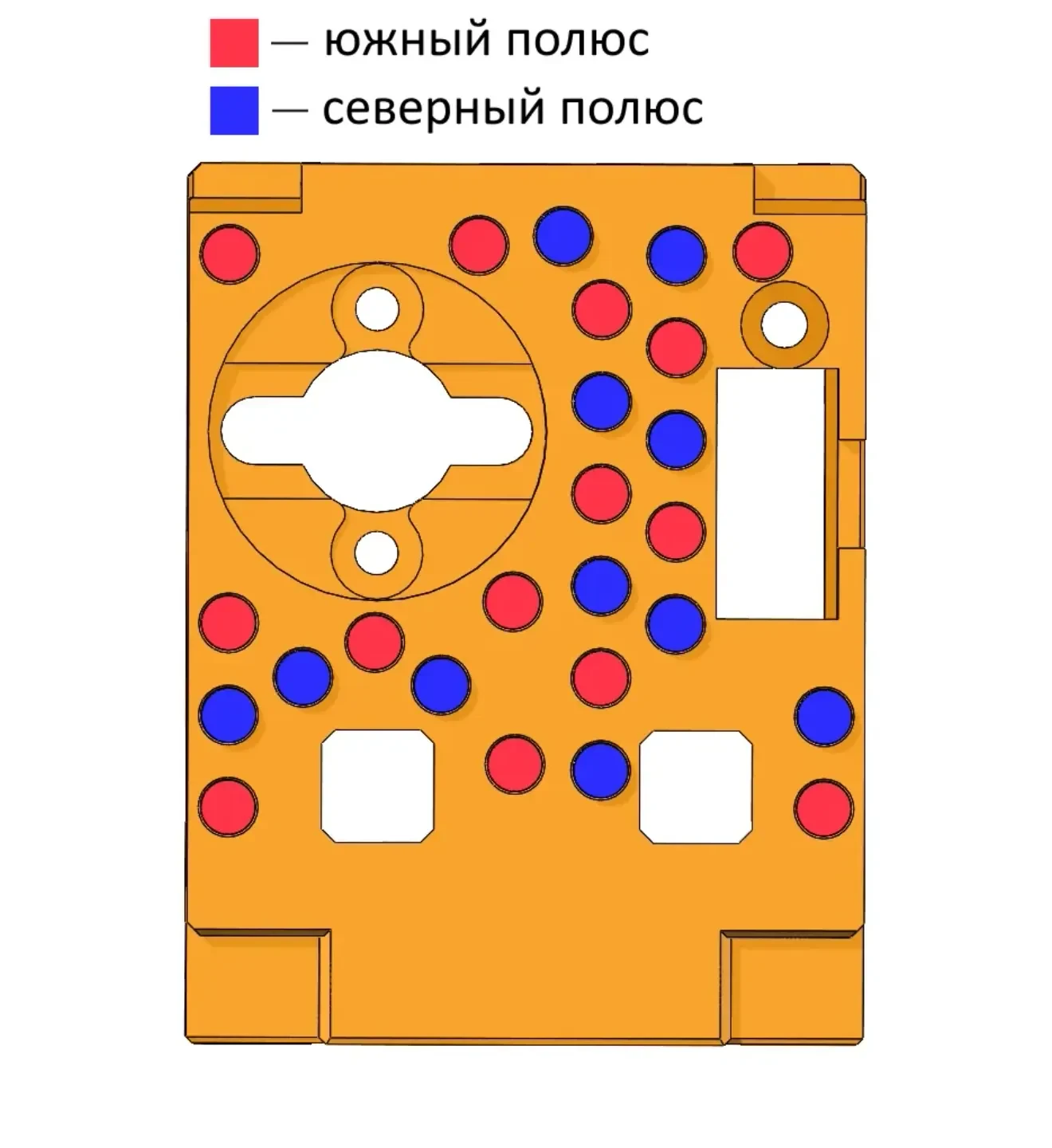

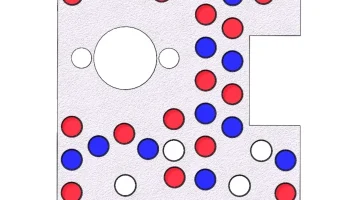

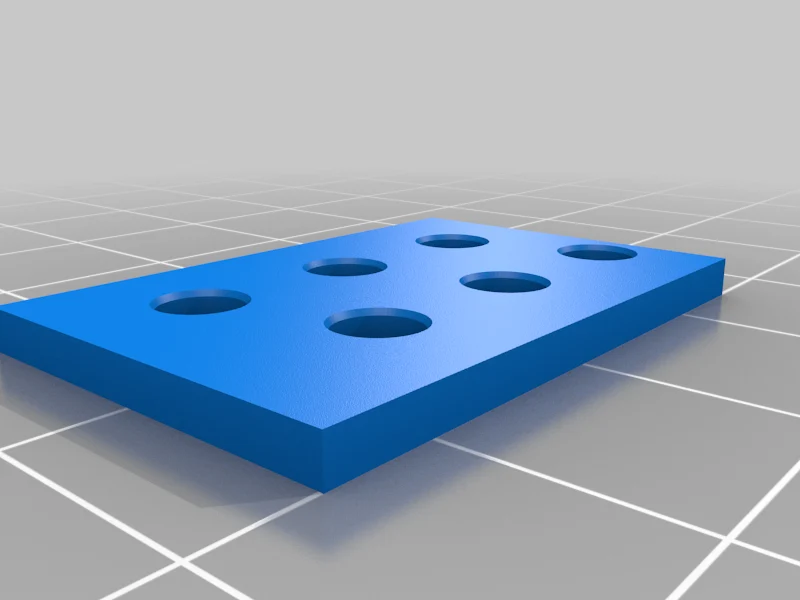

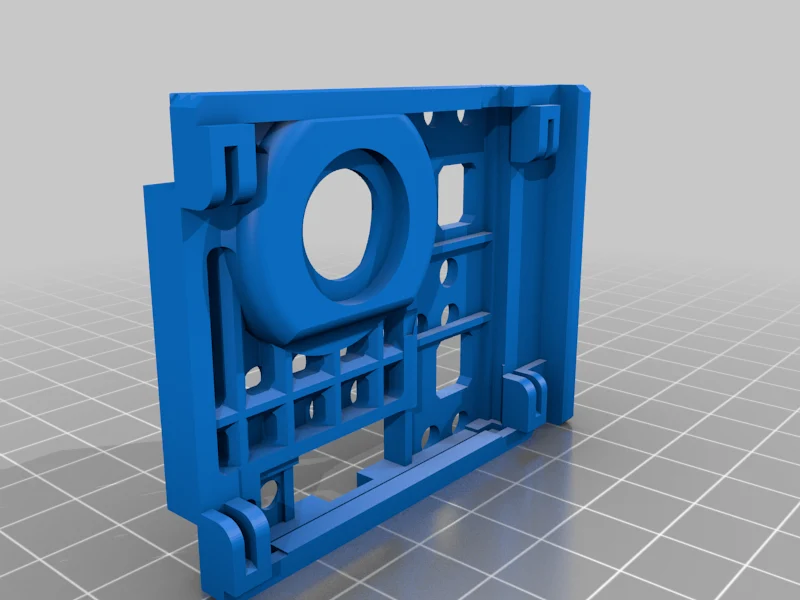

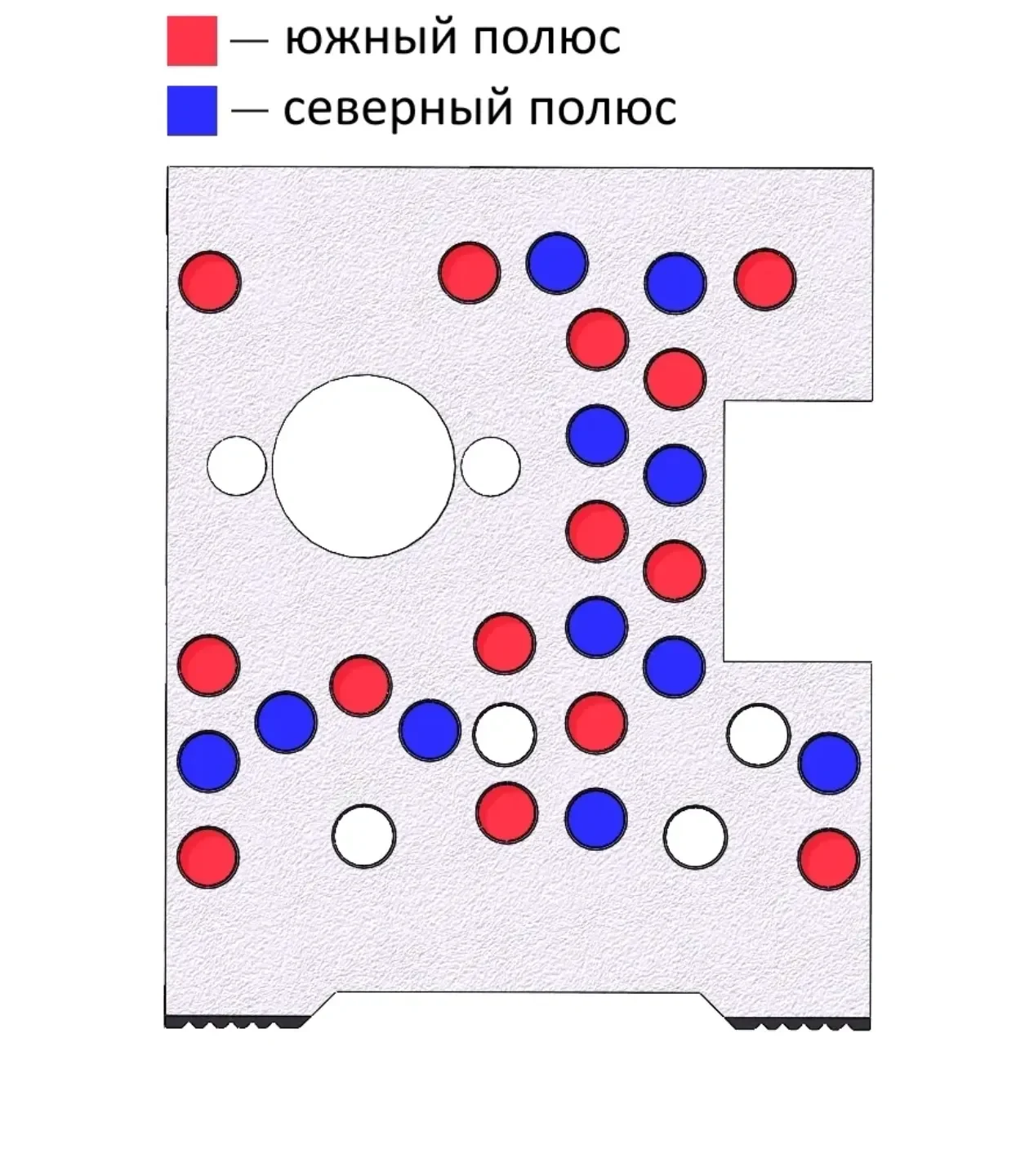

Установите магниты в детали Head_Main_Module и в Head_Base_Module. Магниты следует закреплять небольшим натяжителем в отверстиях. Магниты должны быть установлены заподлицо с прилегающей поверхностью, они не должны быть утоплены или видны. При установке магнитов строго соблюдайте принцип намагниче��ности, иначе магниты будут отталкиваться друг от друга. Т.к. сделать модель с универсальными размерами детали под магниты для всех возможных принтеров/пластиков/параметров печати и т.д. практически невозможно, то выкладывайте детали Head_Main_Module и Head_Base_Module в формате шага для возможности редактирования отверстий, распечатайте сначала деталь Magnets_Assembly_Test для тестирования запрессовки магнитов.

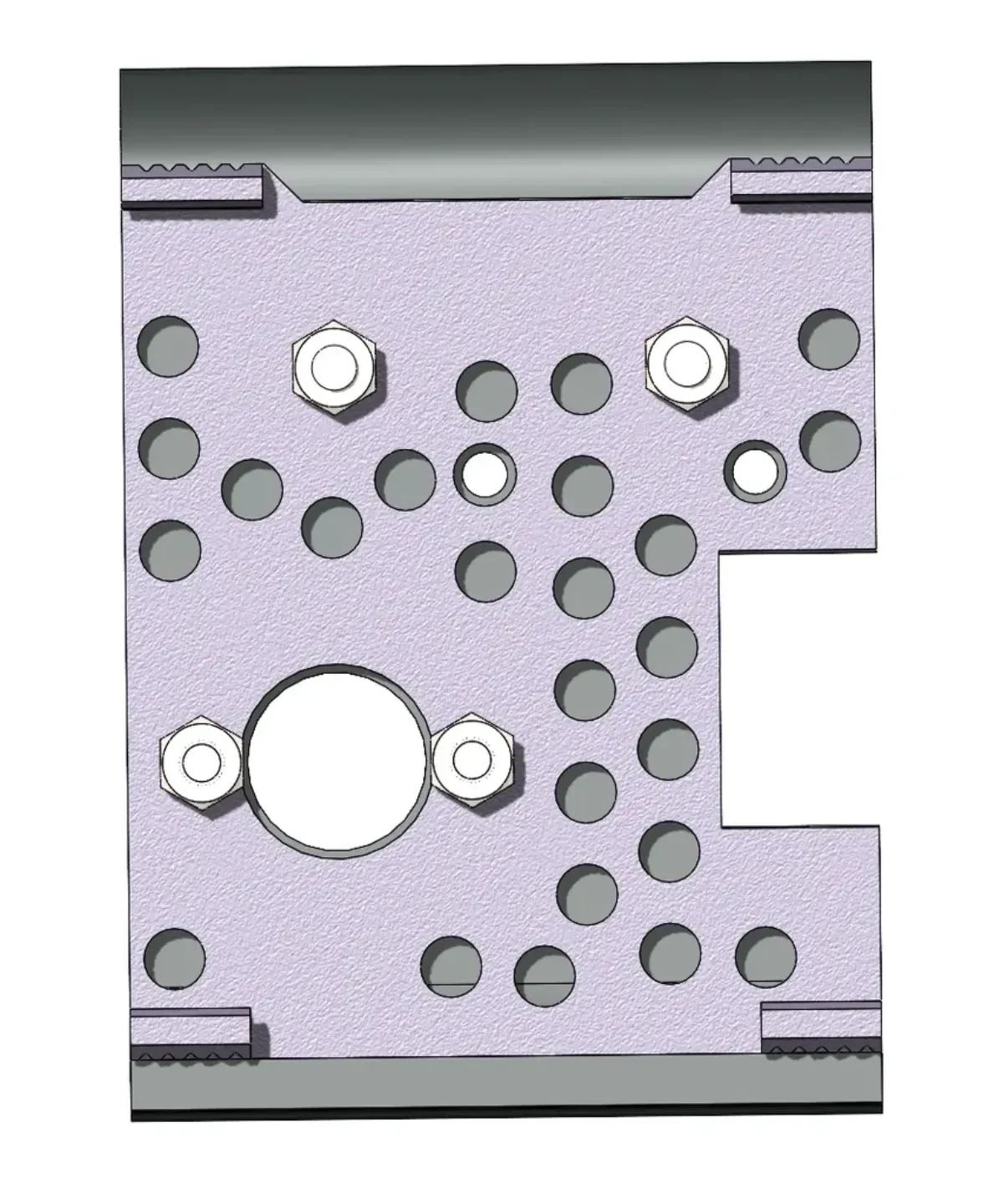

Закрепите деталь Head_Base_Module с магнитами на каретке.
Остальная сборка аналогична оригиналу https://www.thingiverse.com/thing:4911026

за исключением выхода для крепления головы к каретке.

Сказать «Спасибо»:

paypal.me/lakerman1987

Настройки печати

Принтер:

Летающий Медведь-Призрак 5

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,12

Заполнение:

100

Нить: любой ABS/нейлон/ПК.

Любой

Примечания:

Ширину слоя печати желательно устанавливать не более 0,3 мм, а лучше меньше, т.к. очень много мест покрыты стенками, которые при точном распределении могут не распечататься.

Пост-печать
