Бесклипсовое магнитное крепление корпуса Arrma Infraction...
Мне нужен был способ крепления моего корпуса Bittydesign AR8-GT3 к моему Arrma Infraction без ужасных зажимов для корпуса, поэтому я разработал магнитную систему крепления корпуса, которая работает идеально. Передняя часть кузова очень надежно удерживается 8 магнитами по 10 фунтов (4 в кузове, 4 на шасси), чтобы предотвратить его отлет на скорости 130 миль в час, а задняя часть удерживается вдвое меньше, всего 12 магнитов (6 пар). Задние магниты кузова удерживаются скобой, которая надежно крепится к креплению заднего крыла, а передние магниты удерживаются скобой, которая находится внутри переднего ковша.

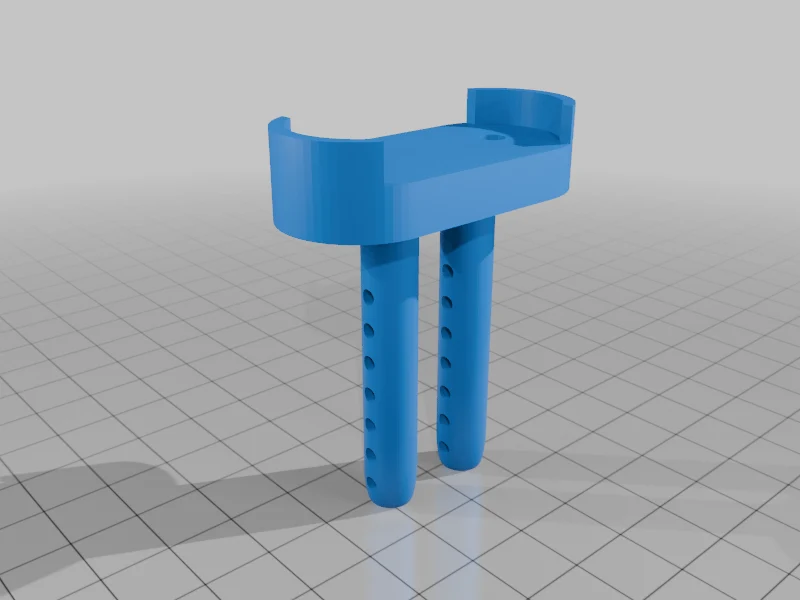

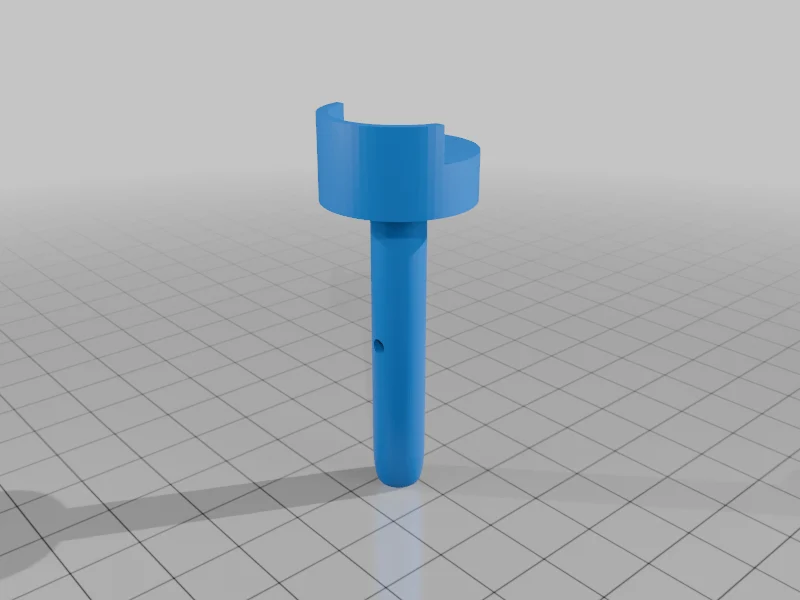

Есть два варианта задних магнитных стоек; один для регулируемой высоты, если вы используете сплиттер другой конструкции или просто хотите увеличить дорожный просвет (обратите внимание, что он может сломаться, если вы используете более низкое наполнение или стандартный PLA), и один с фиксированной высотой, который мне подошел для повышения прочности.
Магниты можно найти по адресу https://www.kjMagnetics.com/proddetail.asp?prod=RC22CS-P-N52. Это круглые магниты N52 с потайной головкой размером 3/4 x 1/8 дюйма. Повсюду используются винты M4, обеспечивающие исключительную прочность и устойчивость к разрушению.
Позже я могу добавить четырехвинтовое крепление к креплению совка, если долговечность станет проблемой.
Настройки печати
Бренд принтера:
ЭЛЕГОО
Принтер:
ЭЛЕГОО НЕПТУН 4 Про
**Плоты:**
Нет
Поддерживает:
Да
**Разрешение:**
0,2
Заполнение:
80
**Нить накала:** Elegoo PLA Pro Black
Примечания:
Я экспортировал файлы в случайных направлениях, поэтому вам придется настроить направление, в котором они печатаются, в вашем слайсере.
Установка ============

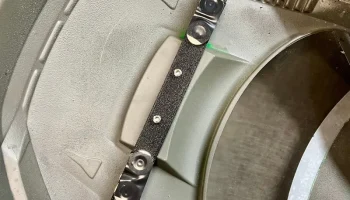

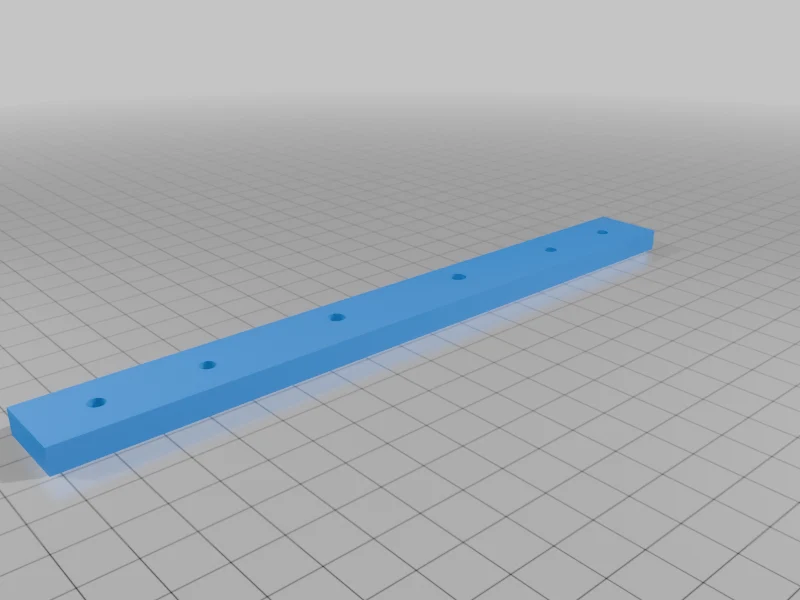

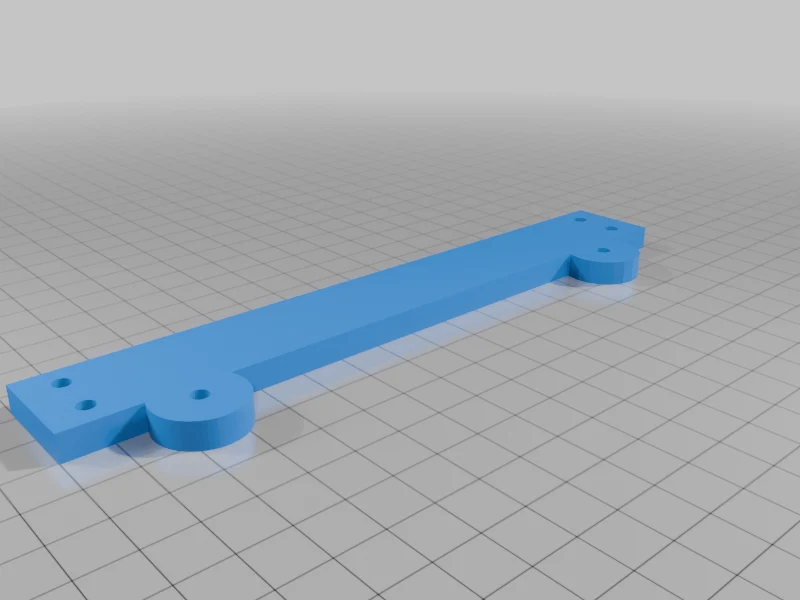

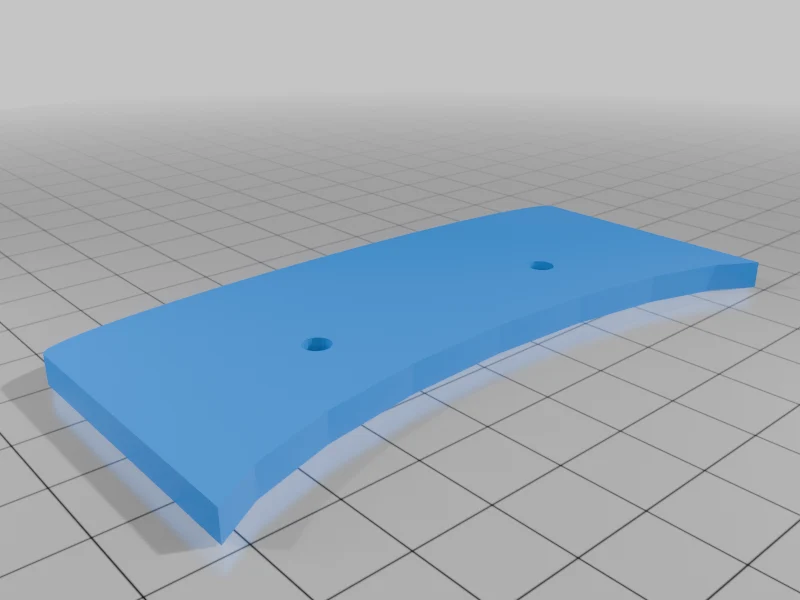

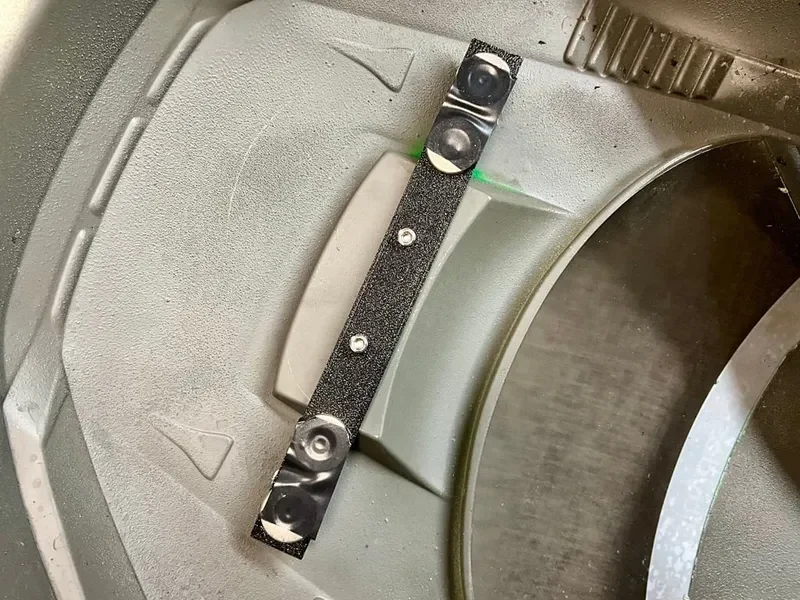

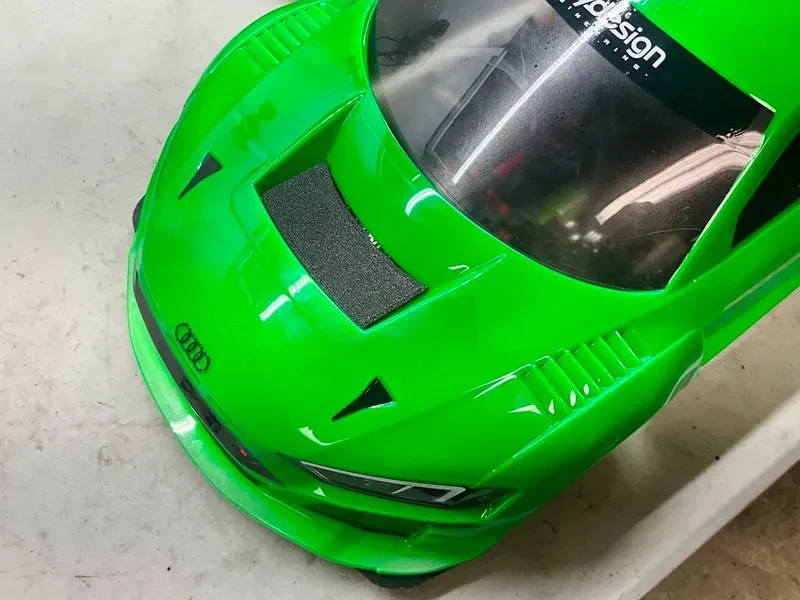

Во-первых, убедитесь, что заводские передние и задние распорки кузова находятся в нижнем положении. Затем, после того как вы распечатали все детали, сначала возьмите сверло подходящего размера (о��о должно проходить через отверстие в шаблоне, не повреждая пластик) и шаблон для сверления. Расположите шаблон в середине передней лопатки и просверлите оба отверстия в корпусе. Затем с помощью двух коротких винтов M4 прикрепите переднее магнитное крепление к креплению совка через корпус. Крепление должно быть смещено к задней части корпуса (как показано на фотографиях). З��тем выверните 4 винта крепления крыла M3 изнутри корпуса и используйте более длинные винты, чтобы прикрепить заднее магнитное крепление вместо шайб. Выпуклости магнита должны быть смещены в сторону передней части корпуса.

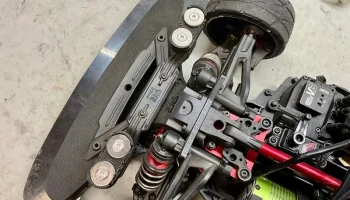

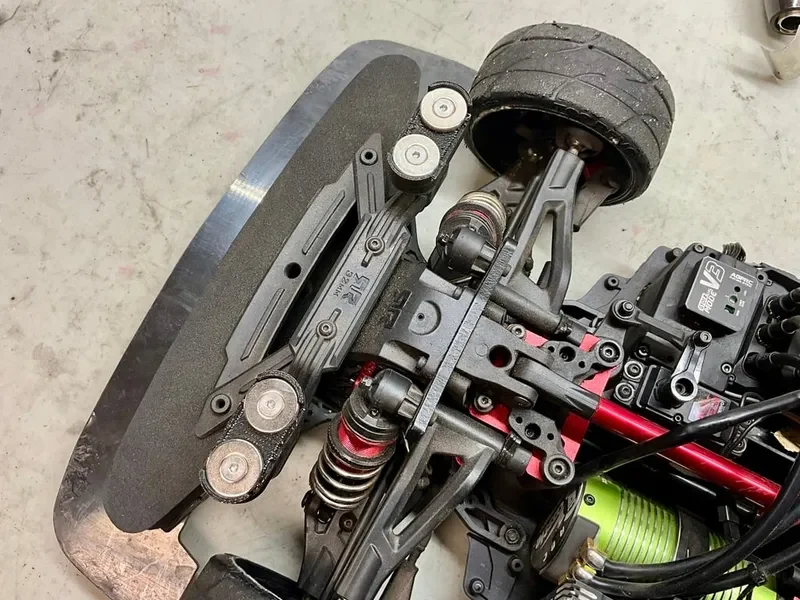

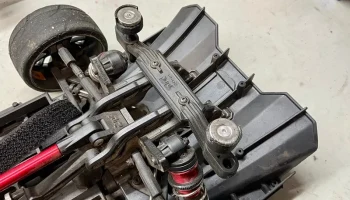

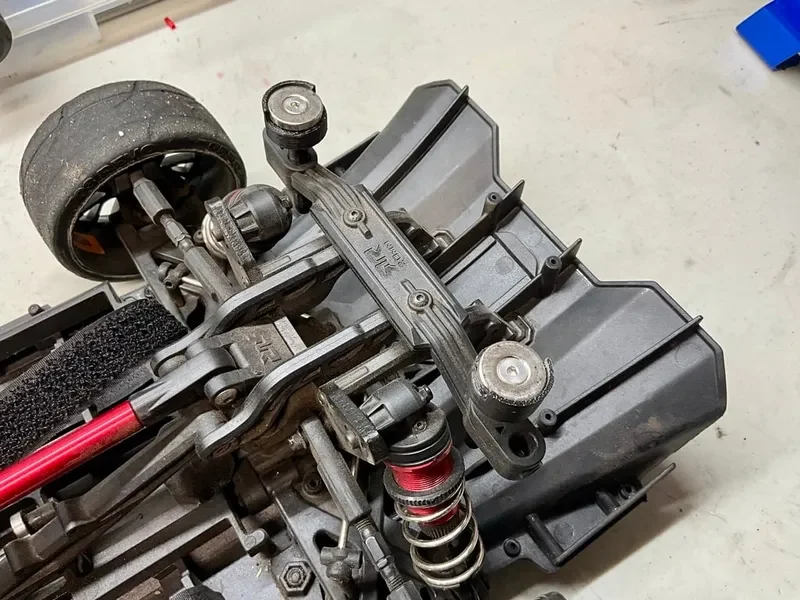

Далее снимаем с автомобиля все заводские стойки крепления кузова и устанавливаем вместо них магнитные. Сзади используйте две внутренние позиции. Далее вы можете установить все 12 магнитов на свои места. Поскольку передние магниты очень сильны, я рекомендую наклеить полоску изоленты на четыре внутренних магнита, чтобы они не раскололись при столкновении.
