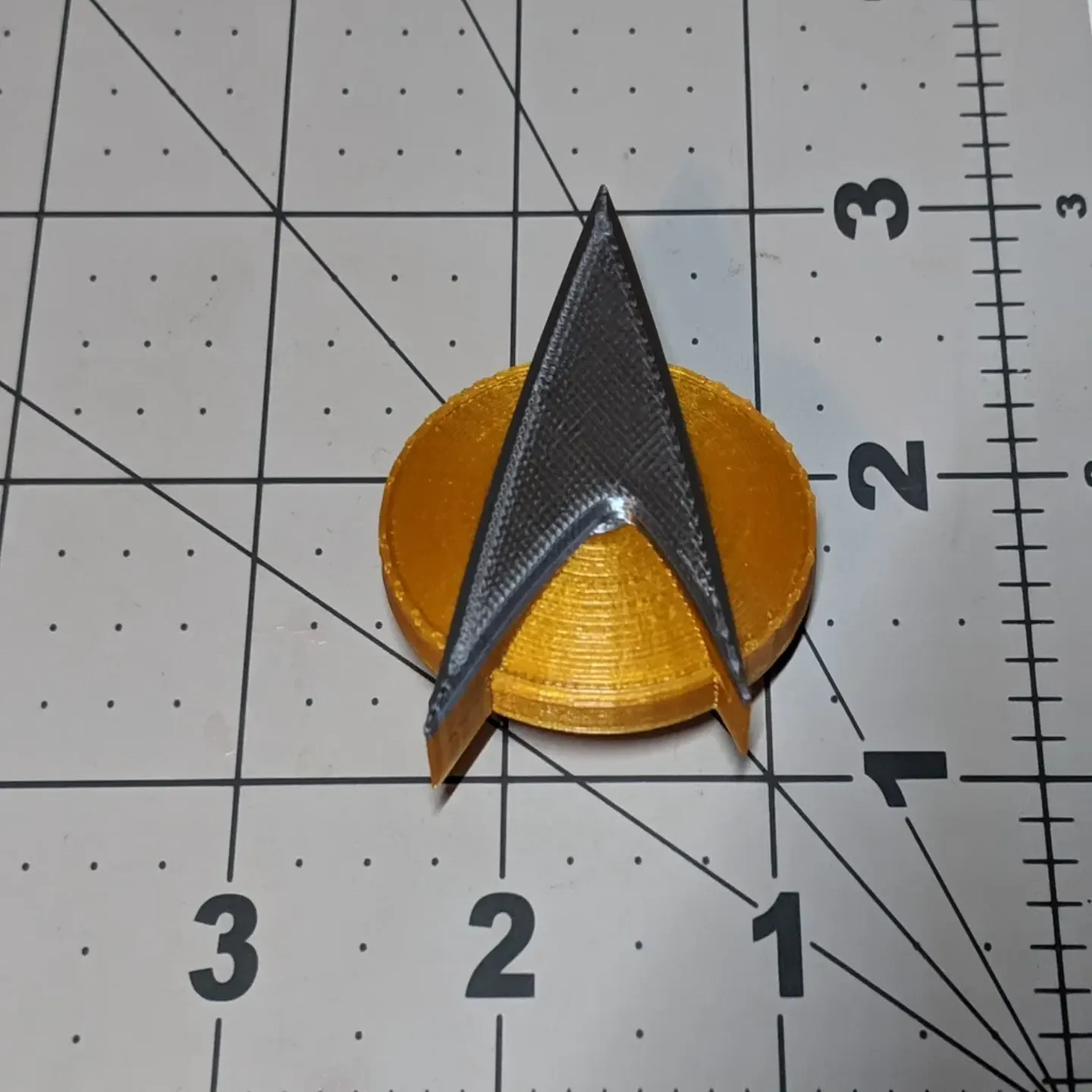

Магнитный значок Star Trek Com (магниты 8 мм)......

Мне понравилась оригинальная модель, на которую я сделал ремикс, но у меня есть магниты диаметром 8 мм, а в оригинальной конструкции использовалось что-то меньшее.

Мои магниты имеют размер около 8 мм х 2,7 мм. Я старался не задавать слишком жесткие допуски. Я считаю, что использую https://www.amazon.com/gp/product/B07DD61G2F.

здесь серебро — это просто замена нити в (примерно) нужном месте. Я могу изменить дизайн, чтобы значок состоял из двух (или более) частей, чтобы вы печатали серебро и золото отдельно (аналогично использованию инкрустаций в моем клингонском значке).

Включен экспорт проекта Fusion 360.

Также посмотрите мой клингонский значок «Звездный путь» с использованием 8-миллиметровых магнитов. https://www.thingiverse.com/thing:3956156

Настройки печати

Бренд принтера:

Пруса

Принтер:

я3 МК3

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,2 мм

Заполнение:

15%

Нить: CC3D и Hatchbox PLA, 1,75 Silk Silver (CC3D) и золотая (Hatchbox)

Примечания:

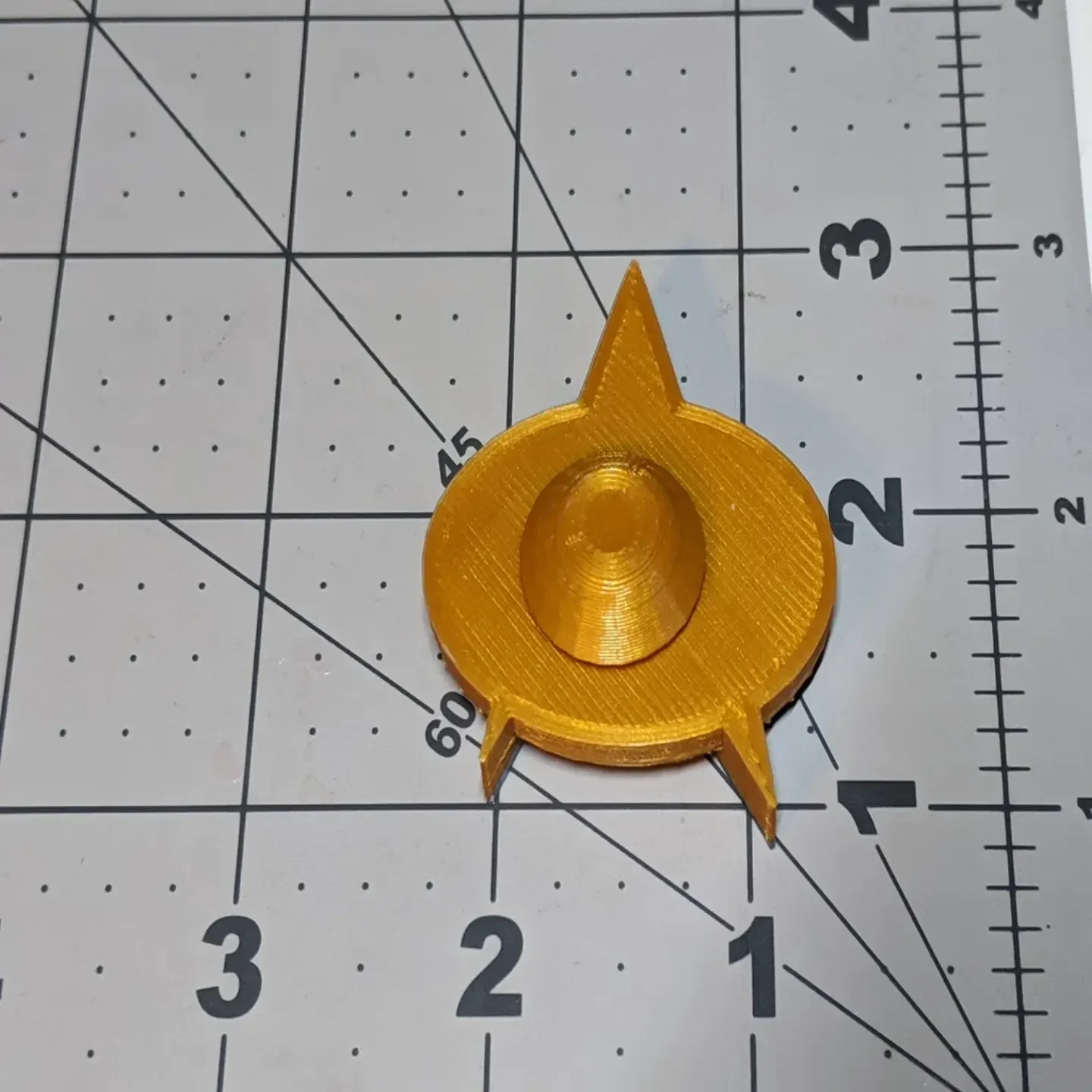

В нижней части Com Badge имеется углубление для аккумулятора. Для этого я использовал подставки, хотя, вероятно, для большинства принтеров это не обязательно.

Я поместил изменение цвета на высоте около 7 мм, первый слой над закругленной частью. Это позволило сделать верхнюю часть значка серебряной.
Пост-печать

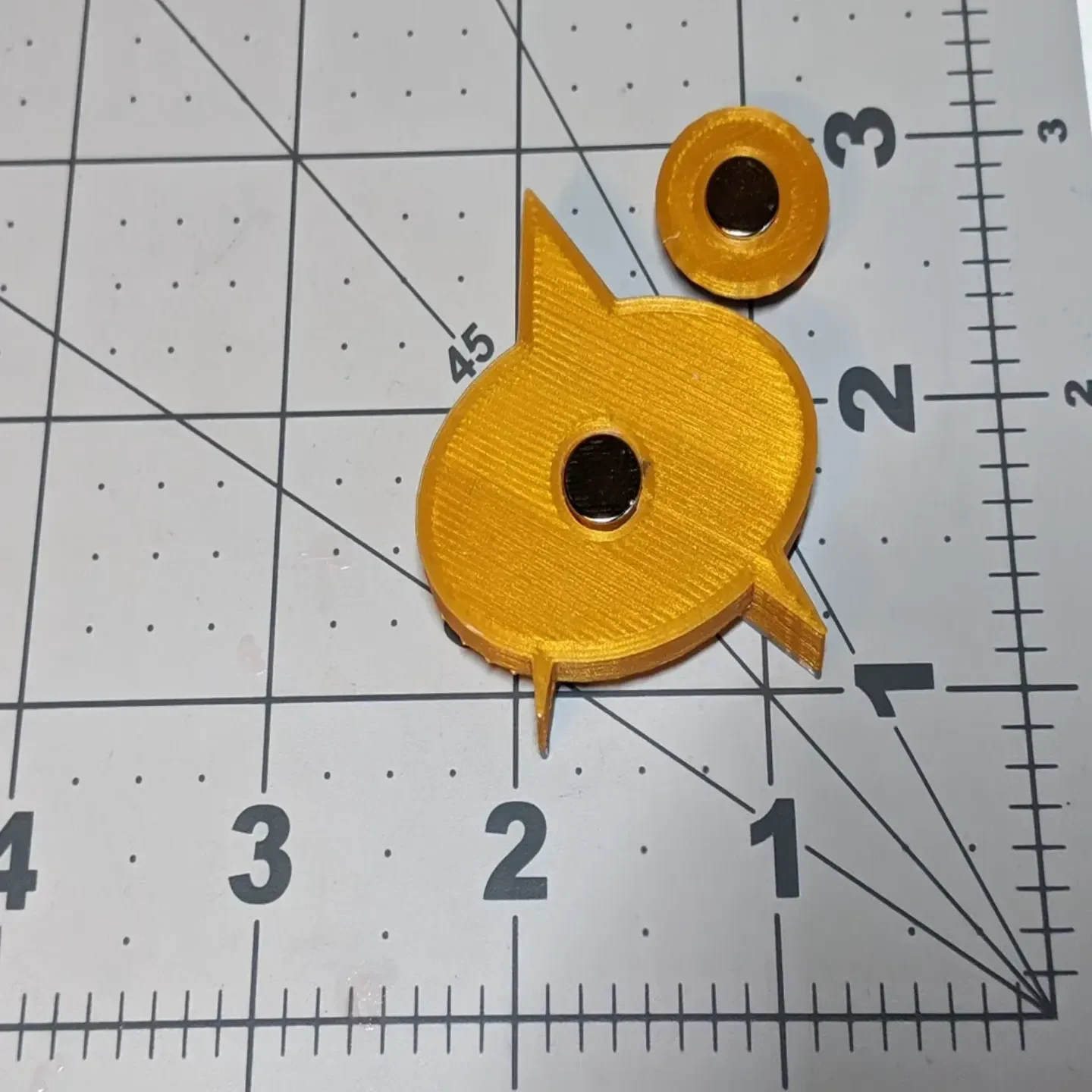

При необходимости используйте клей CA для крепления магнитов.

Как я это разработал

Перенес файл .SKP исходной модели в Fusion 360. Создал BREP из сеток. Немного почистили модели. Заполнил существующие углубления под магниты. Создал свои собственные магнитные углубления. Экспортировано в формате .STL.

Я включил экспорт Fusion 360.

Категория: Реквизит
