Мини-электромагнит для fischertechnik

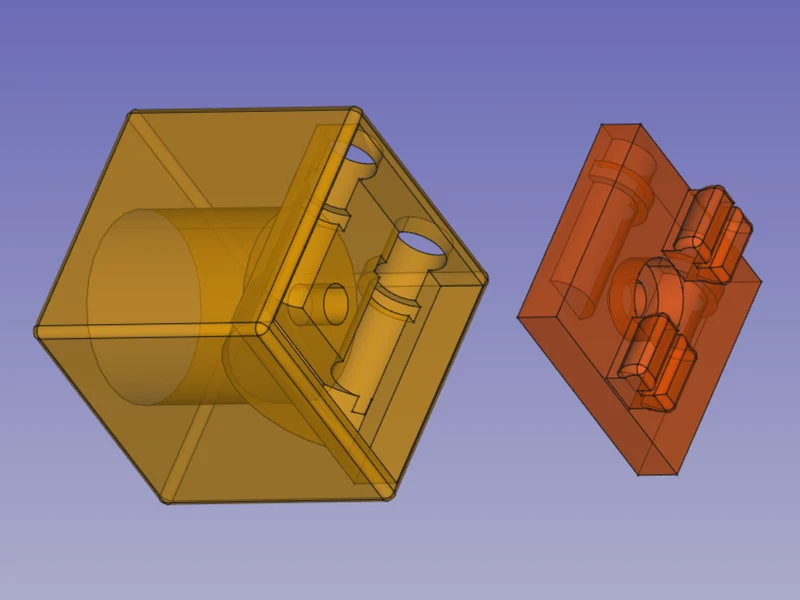

Обновление от 19 сентября 2022 г.: в предыдущих версиях произошла ошибка. Используйте файл FreeCAD _v4 для собственных экспериментов.

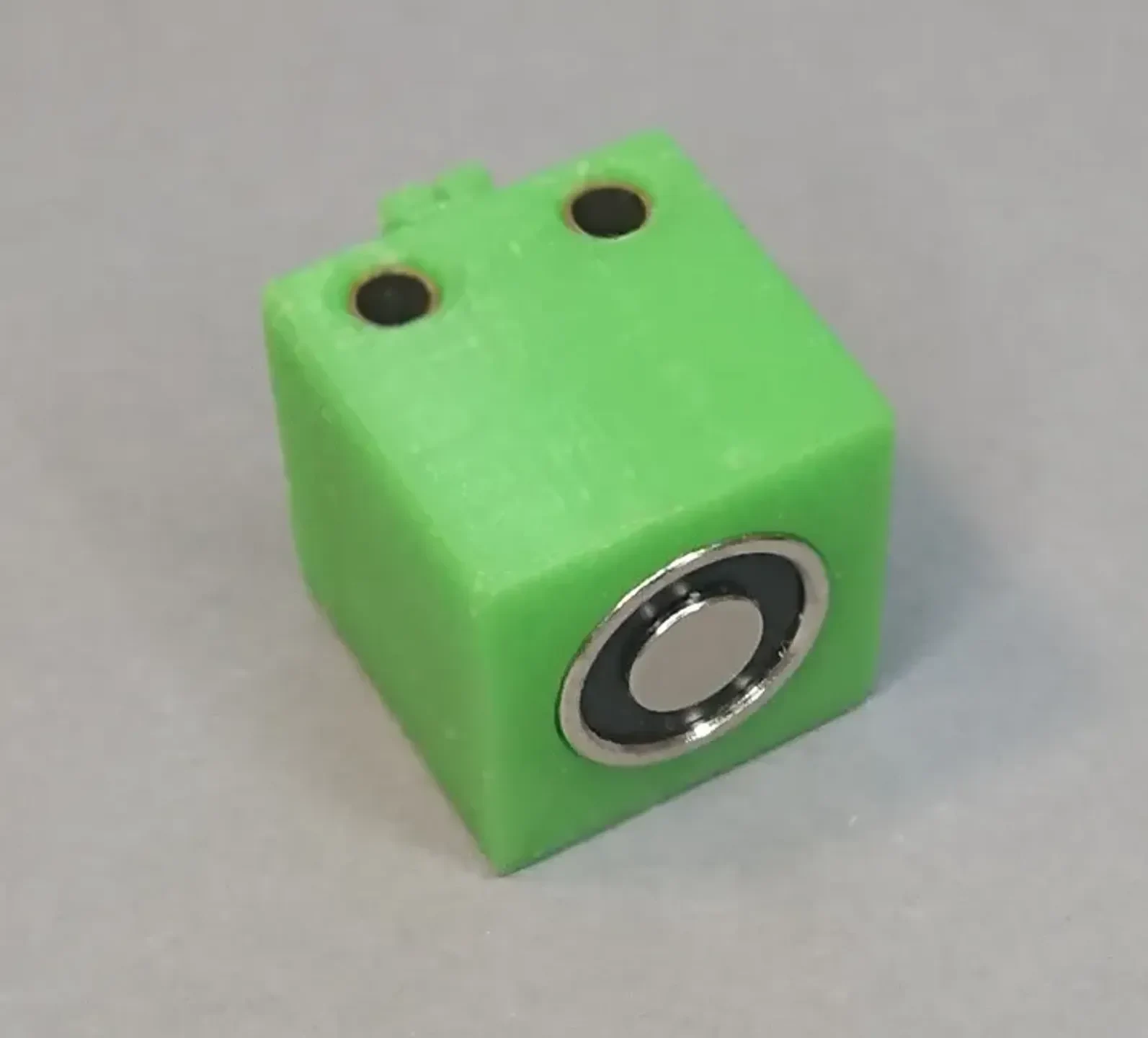

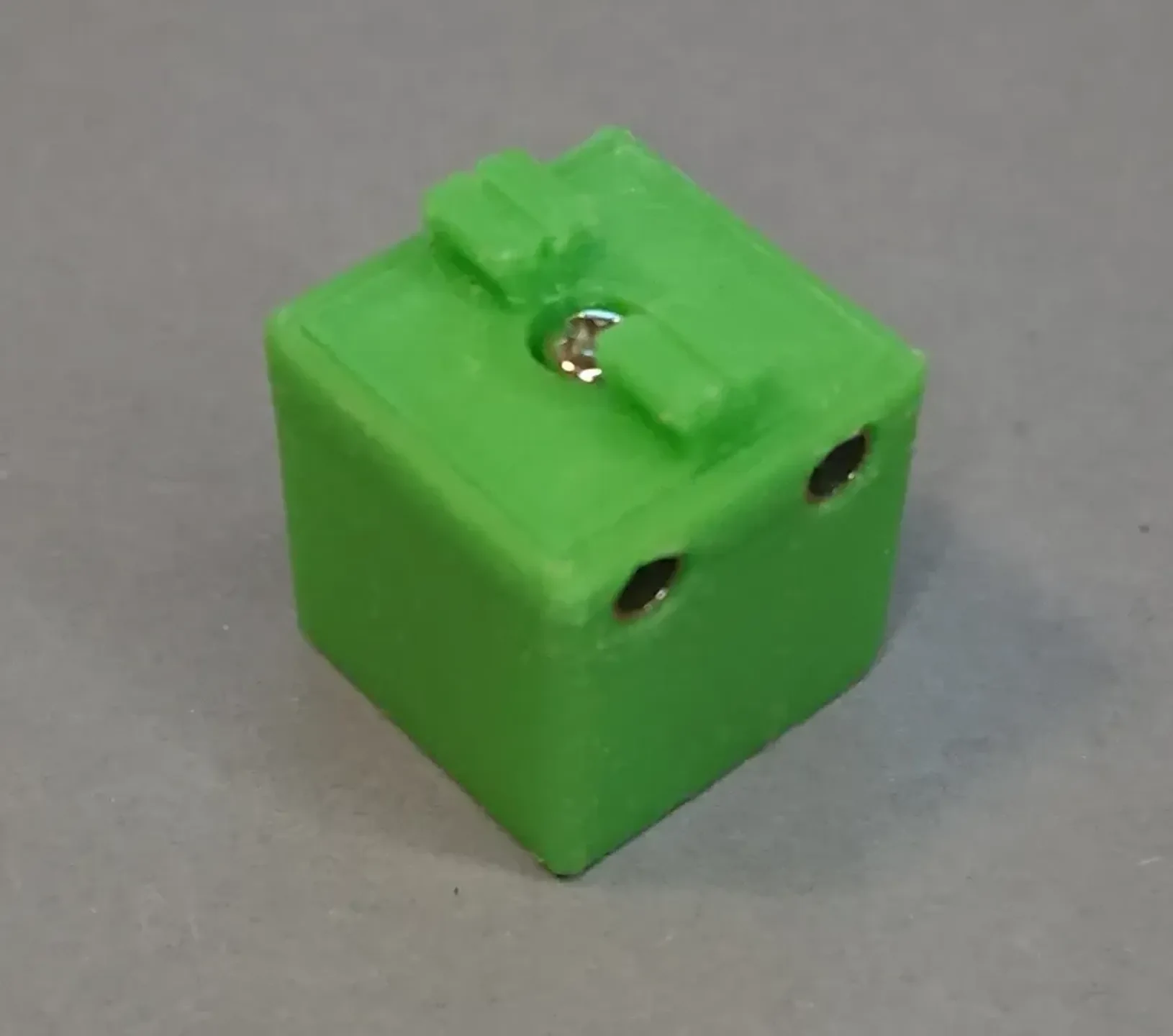

Совместимый с fischertechnik корпус для электромагнита 10x10 мм от aliexpress («10*10 мм всасывающий 0,3 кг постоянного тока 5 В/12 В/24 В мини-нано-соленоидный электромагнит электрический подъемный электромагнит сильный держатель чашки DIY 12 В», вам должны понравиться эти автопереводы aliexpress!).

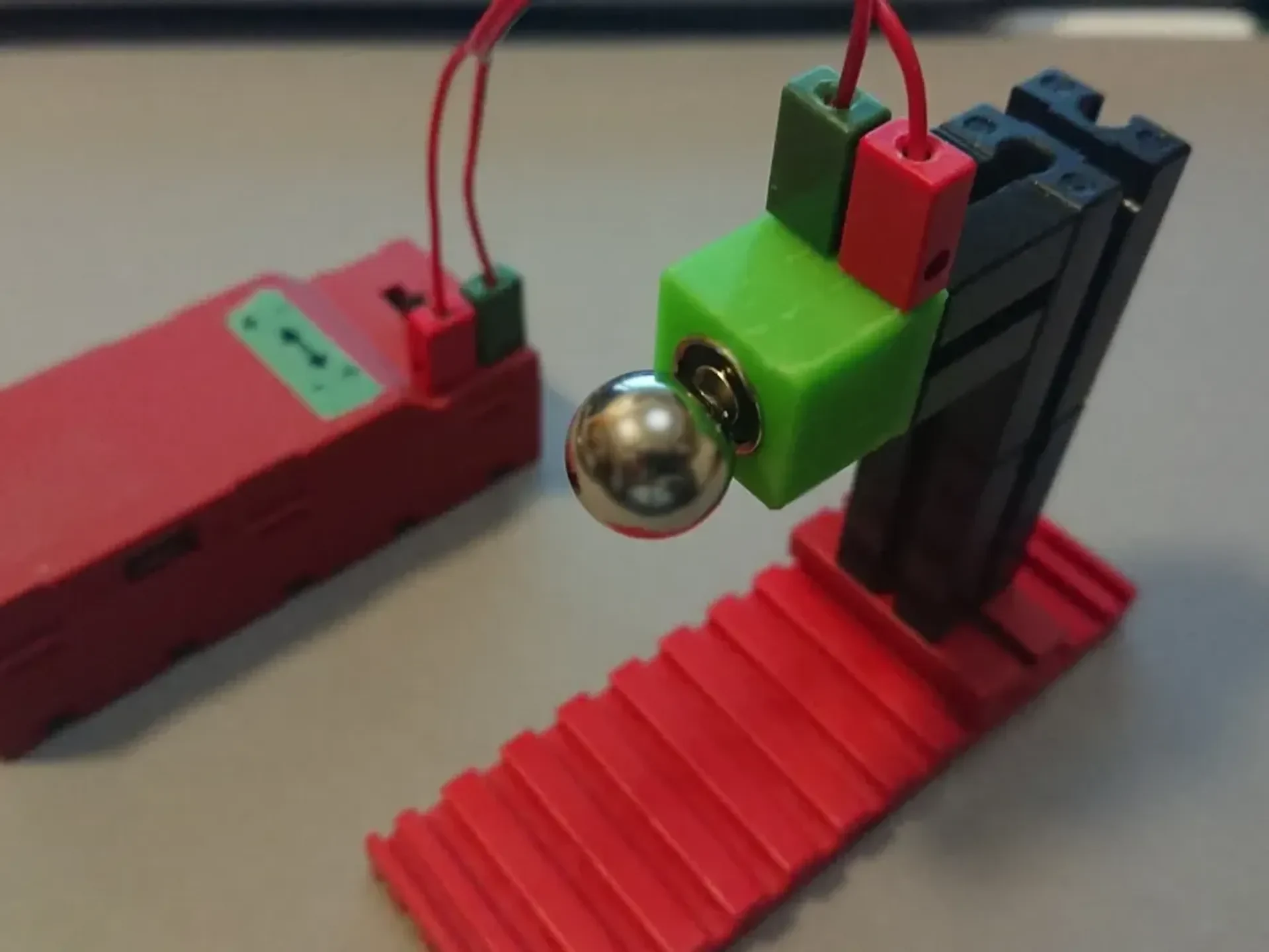

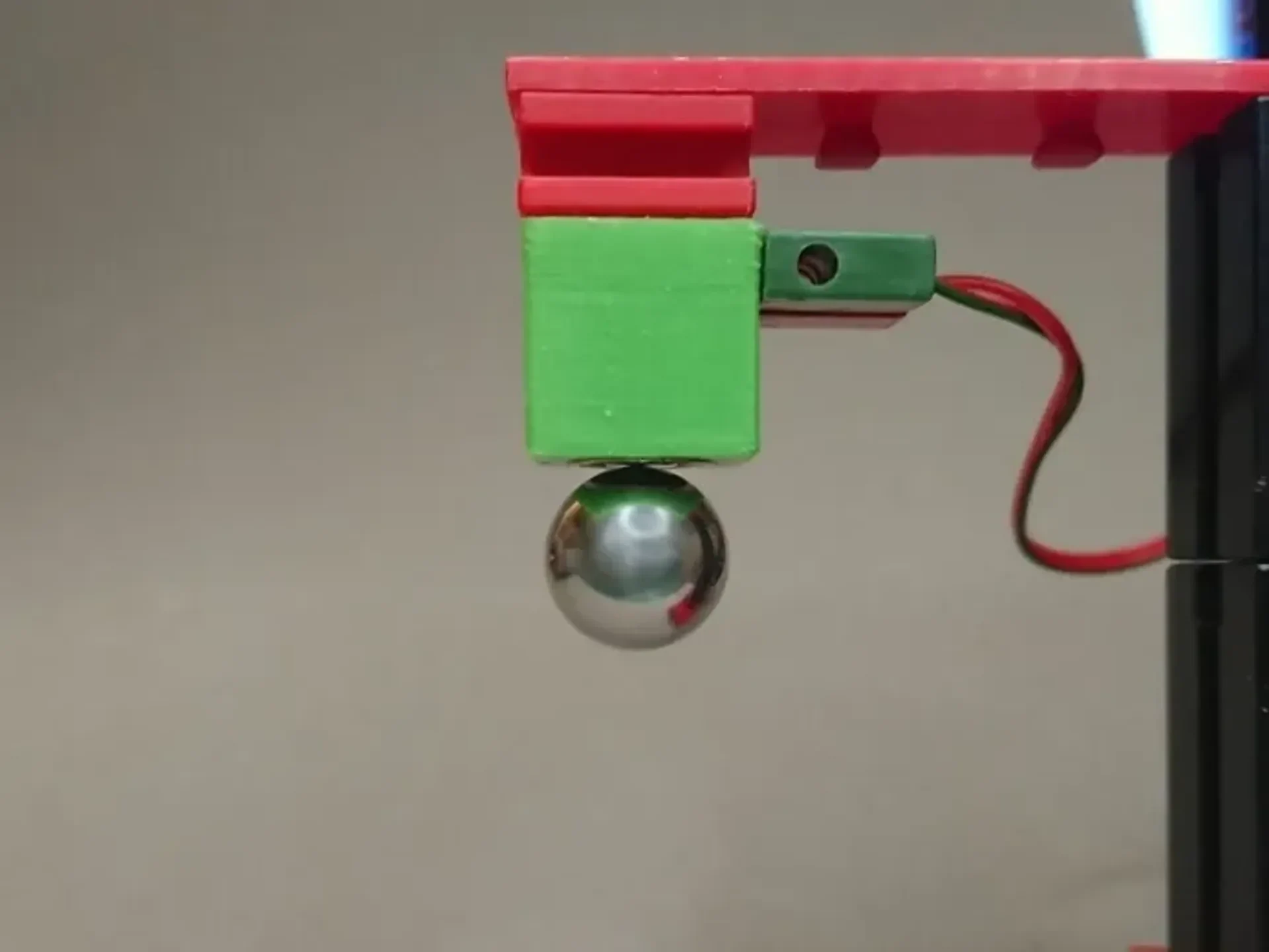

Я использовал вариант на 12 В, который номинально может поднять 0,3 кг. Он отлично работает с типичным напряжением 9 В, чтобы поднять металлический шарик, но через некоторое время становится немного горячим.

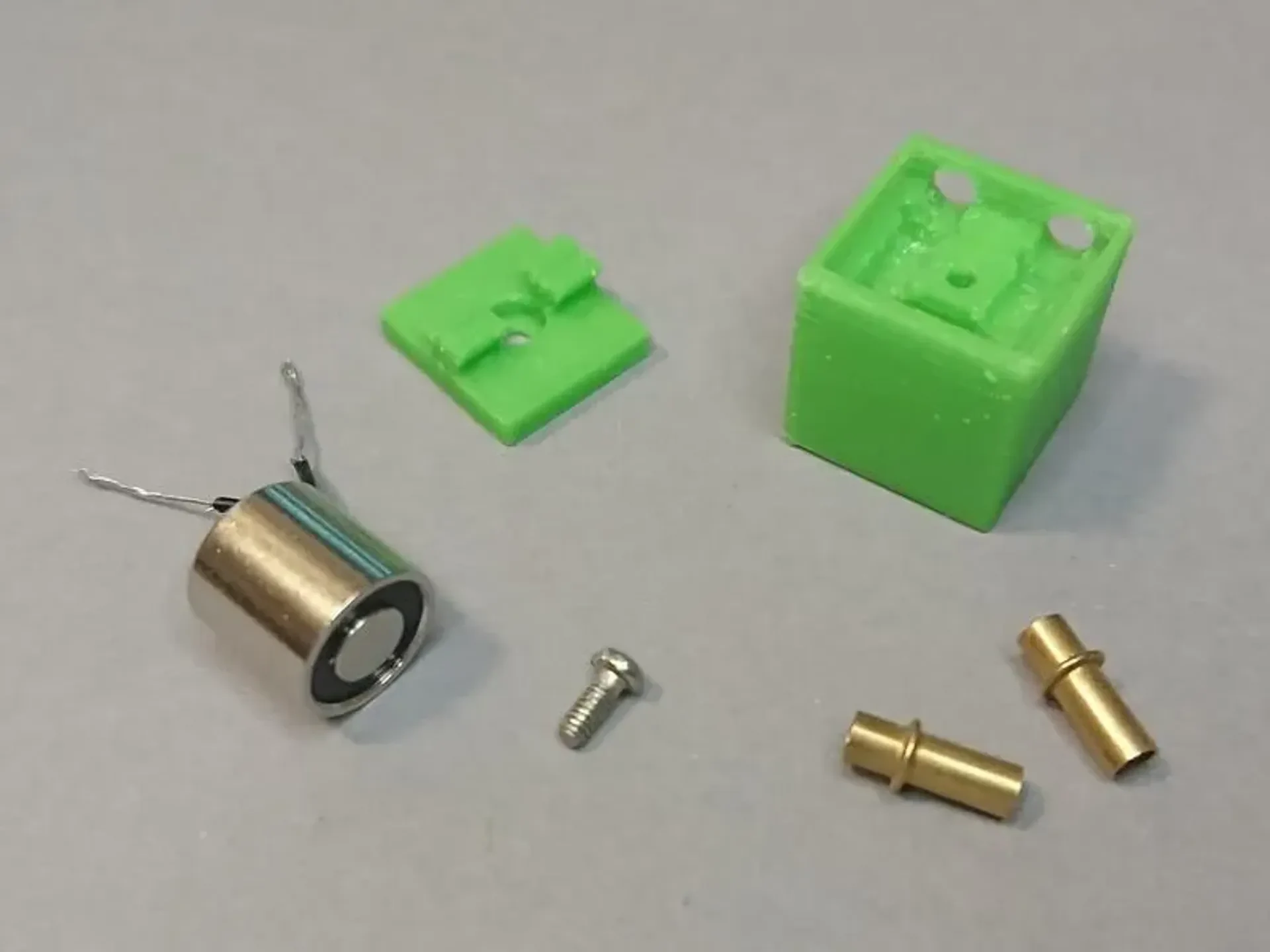

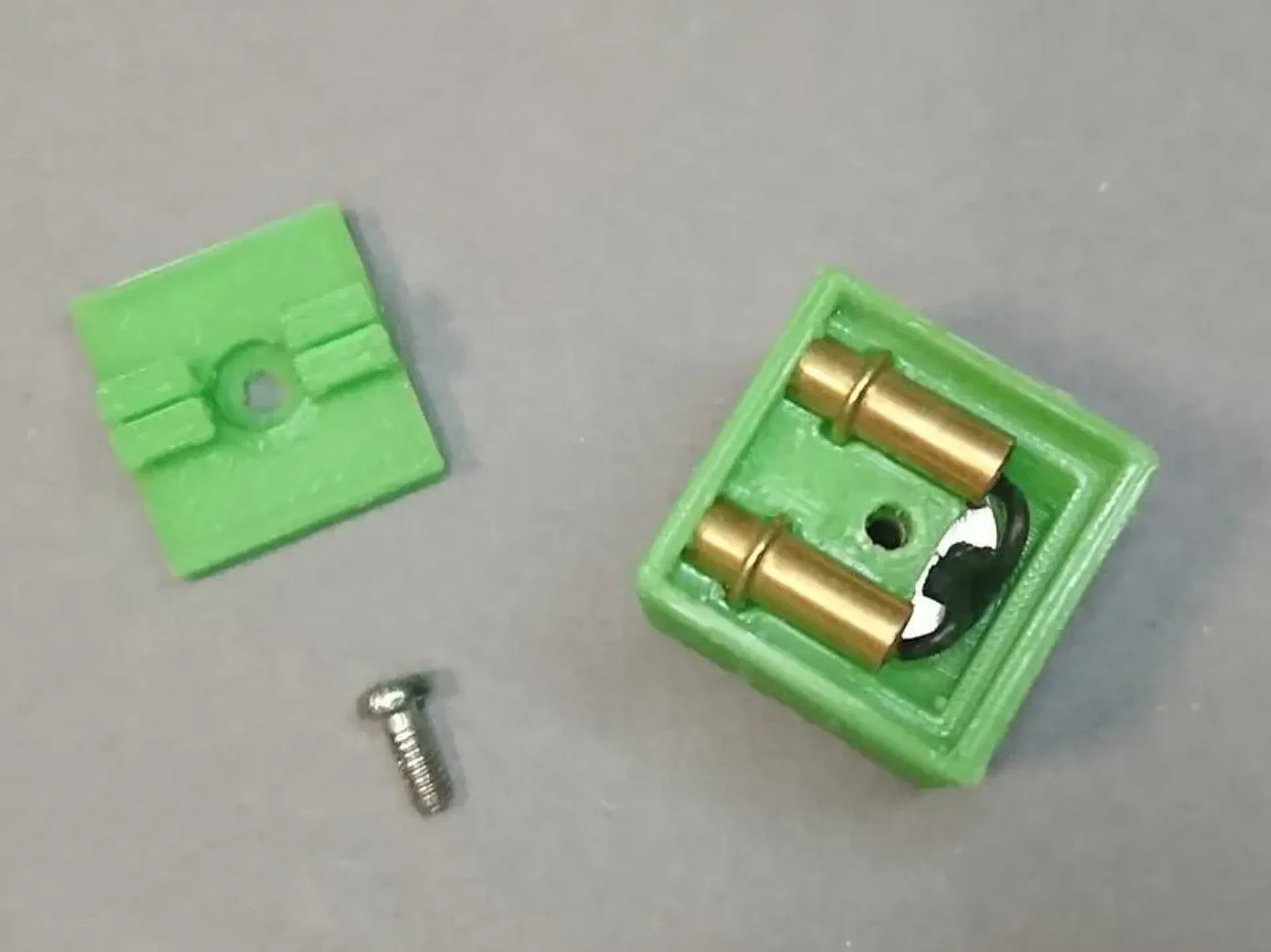

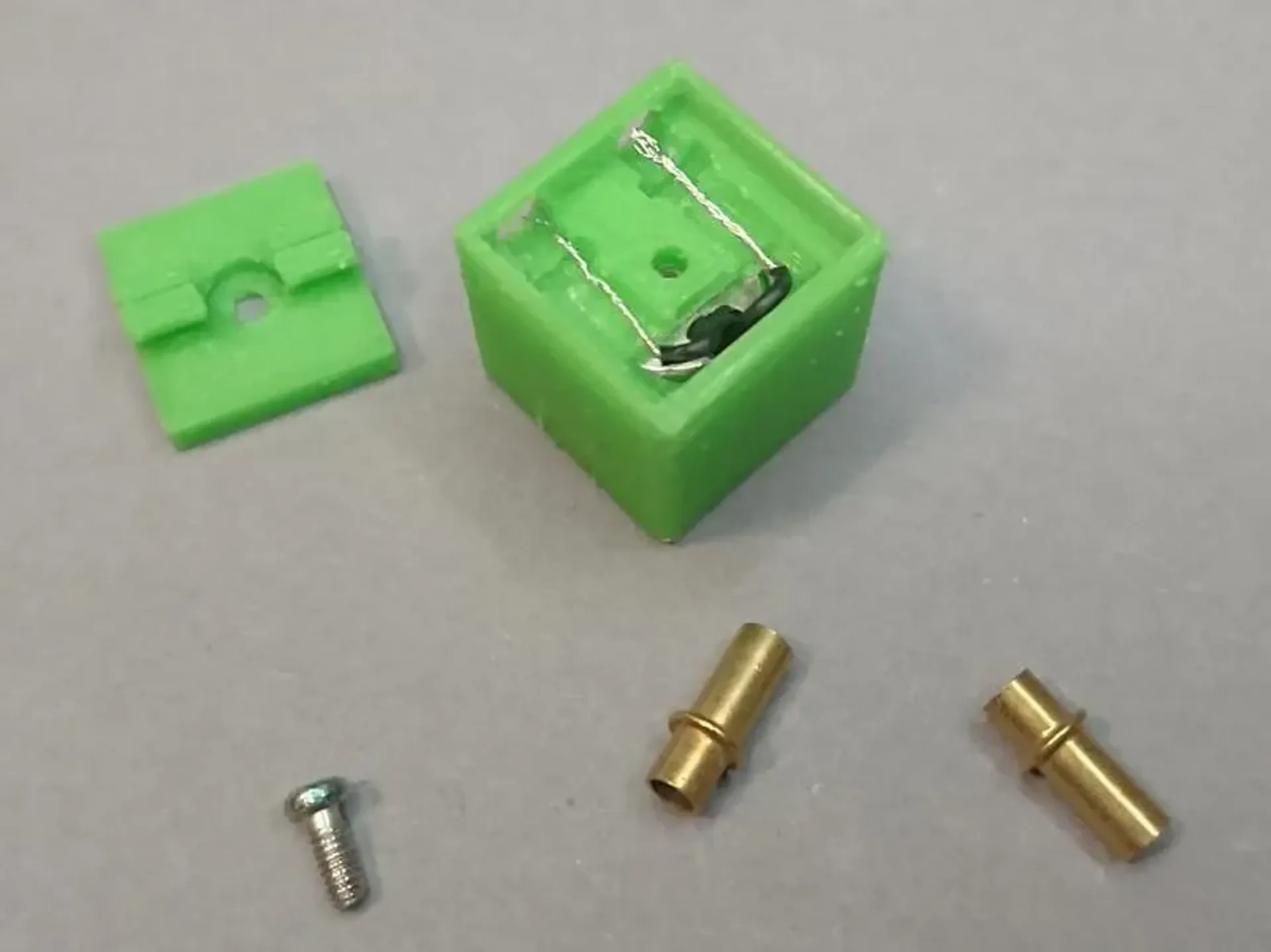

Требуется дополнительный винт М2, ок. 7-8 мм и два 9,5-мм «Бундхюльсена». Пайка не требуется.

Распечатайте большую часть, как предусмотрено, с опорой, касающейся рабочей пластины, меньшая часть печатается нормально и без нее.

Пожалуйста, поставьте лайк или опубликуйте свою оценку в знак признательности за мою работу.

Другие мои разработки fischertechnik можно найти здесь.
