Чехол Velleman Vertex K8400

Привет, ребята,

Проще говоря, в моем принтере скопилось слишком много пыли, поэтому я решил надеть на него крышку. Хотя на Thingiverse уже есть много подходов к этой теме, я хотел создать свой собственный и, конечно же, поделиться им со всеми вами!

Обратите внимание, что я добавил второй источник для своего ремикса: LuckyLuzz Design очень похож на мой (он использует оригинальные детали Velleman). Я рекомендую его подход к лазерной резке панелей, мне было трудно привести свои в форму.

В будущем я добавлю больше файлов и фотографий (маски для вырезов и снимки самой обложки), пока работаю над проектом. На данный момент доступны только угловые файлы!

Правки:

Взгляните на LuckyLuzz Design, он сделал несколько очень хороших заглушек на оставшиеся отверстия.
Во время проверки дизай��а мой друг Кай предложил закрепить верхнюю панель винтами M5 вместо использования магнитов, чтобы крышку можно было снять с принтера за один шаг. Таким образом, я создаю еще один вариант угла, который будет использоваться сверху.

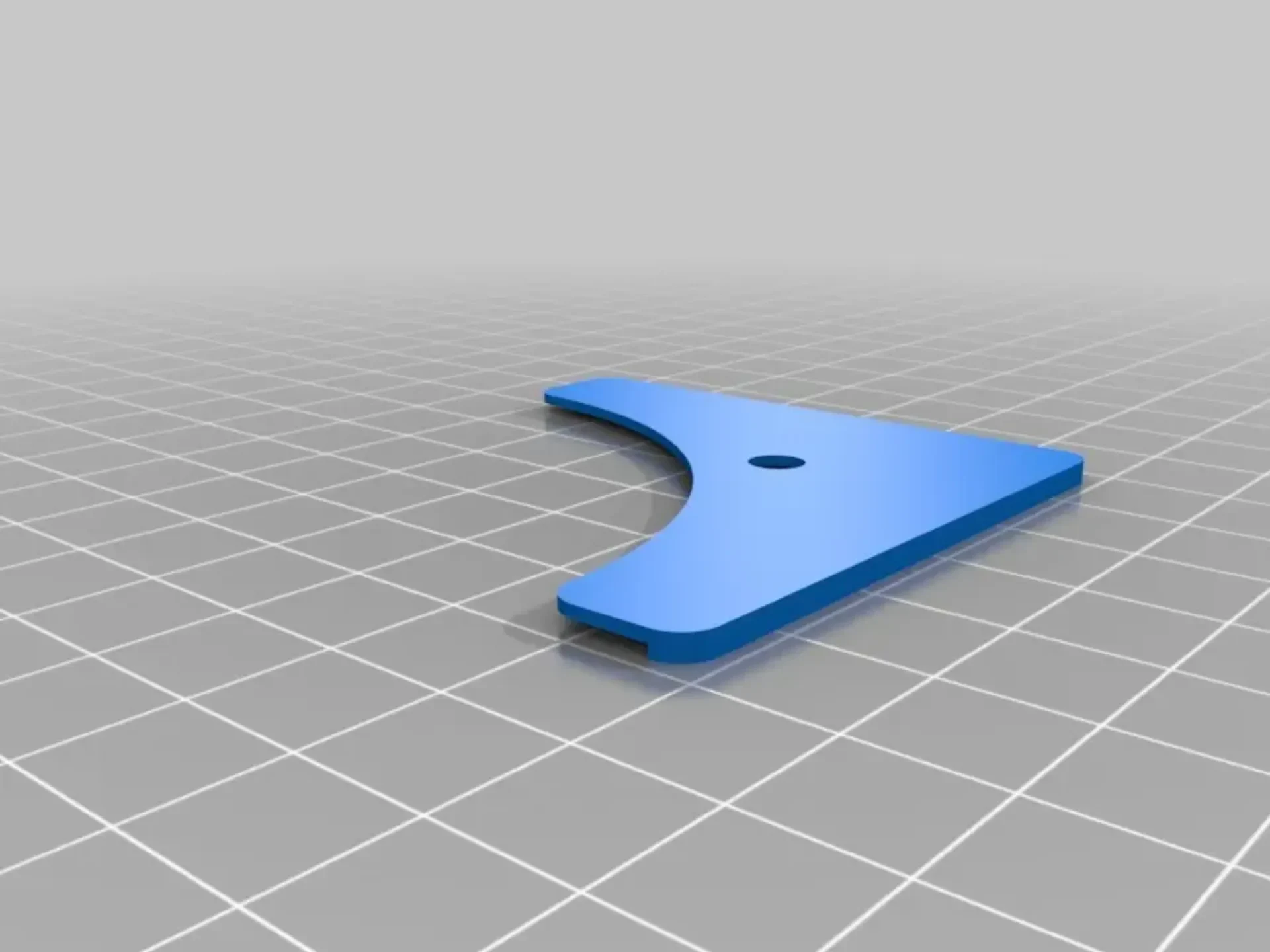

Я добавил CORNER_MOD_FIX в свой дизайн.
чтобы закрыть не очень красивую часть верхнего угла
чтобы винты M5 не соприкасались напрямую с поликарбонатом
соображения дизайна, поскольку без дополнительных деталей принтер выглядел каким-то недоделанным

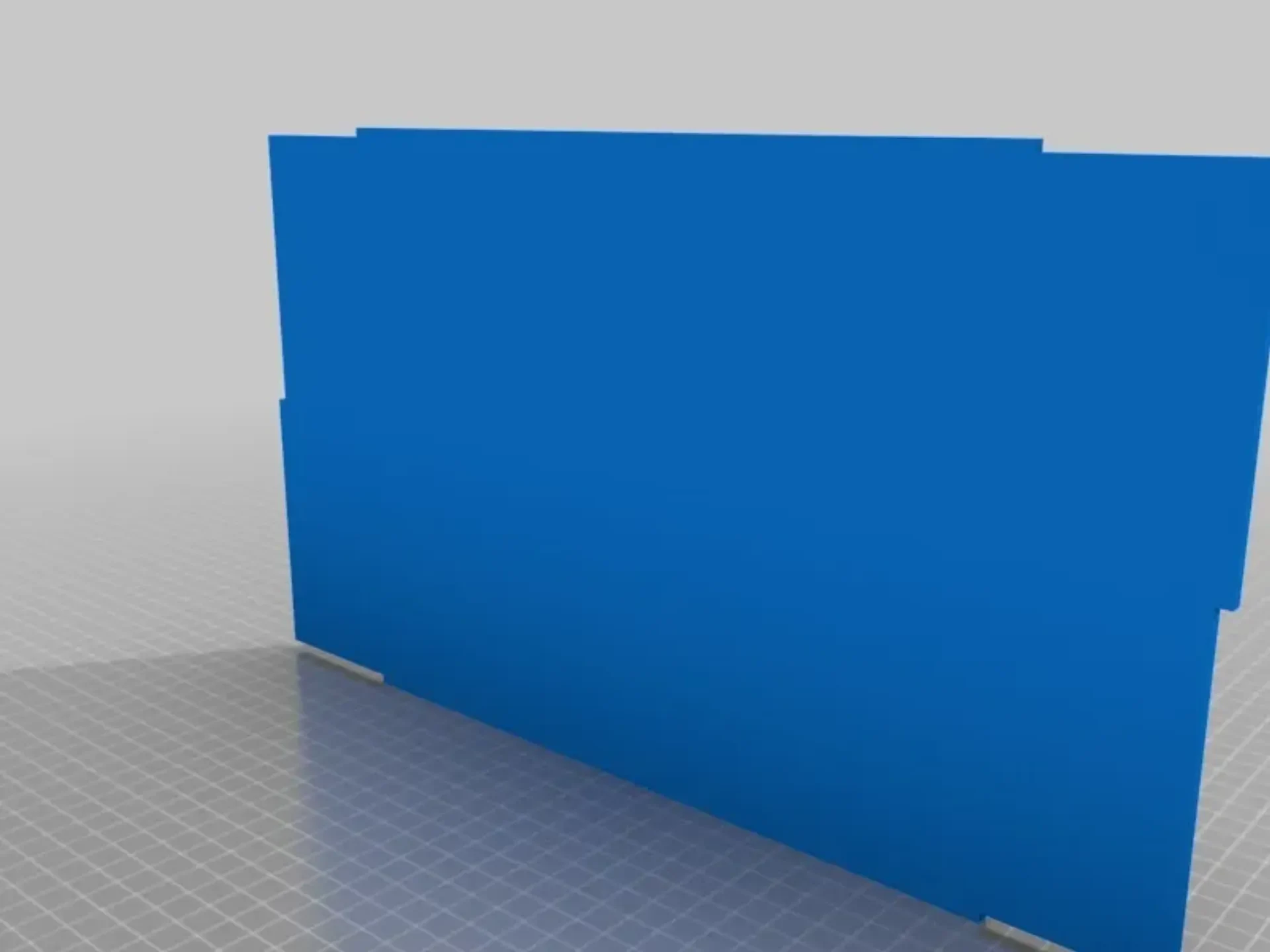

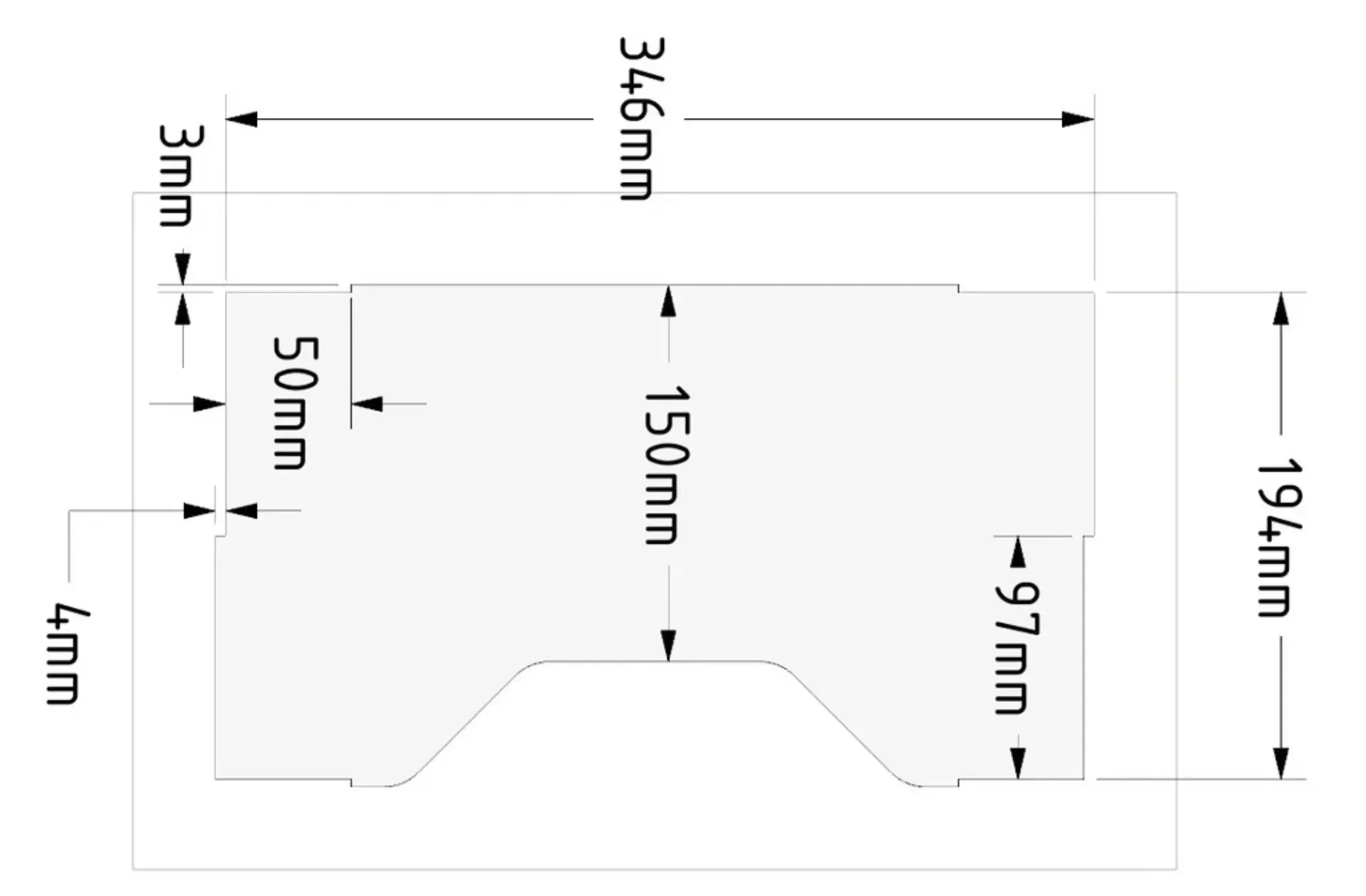

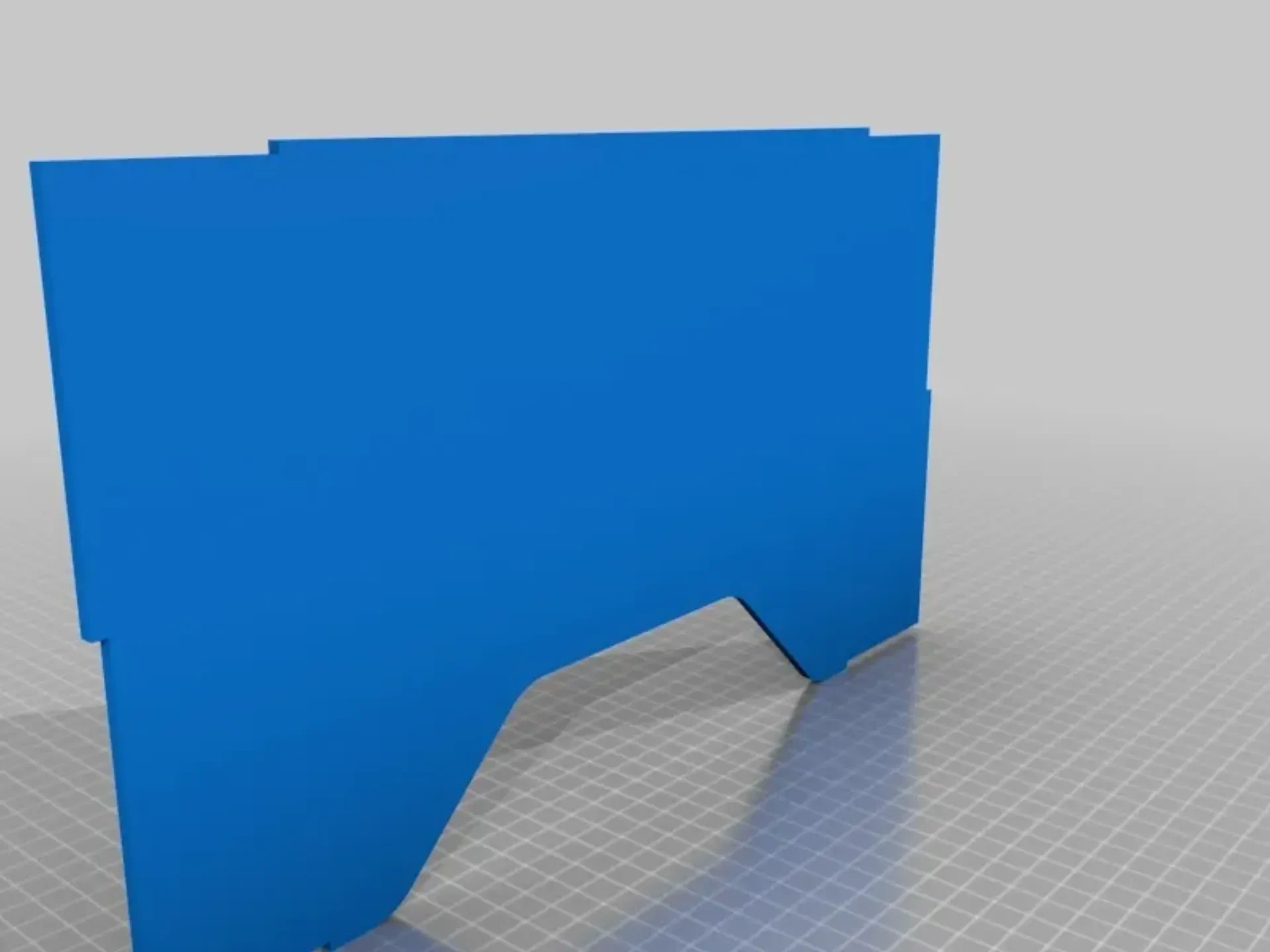

Добавил чертеж с размерами и два файла STL для вырезов на панелях поликарбоната.
Настройки печати

Принтер:

Веллеман Вертекс K8400

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,2 мм

Заполнение:

30%

Примечания:

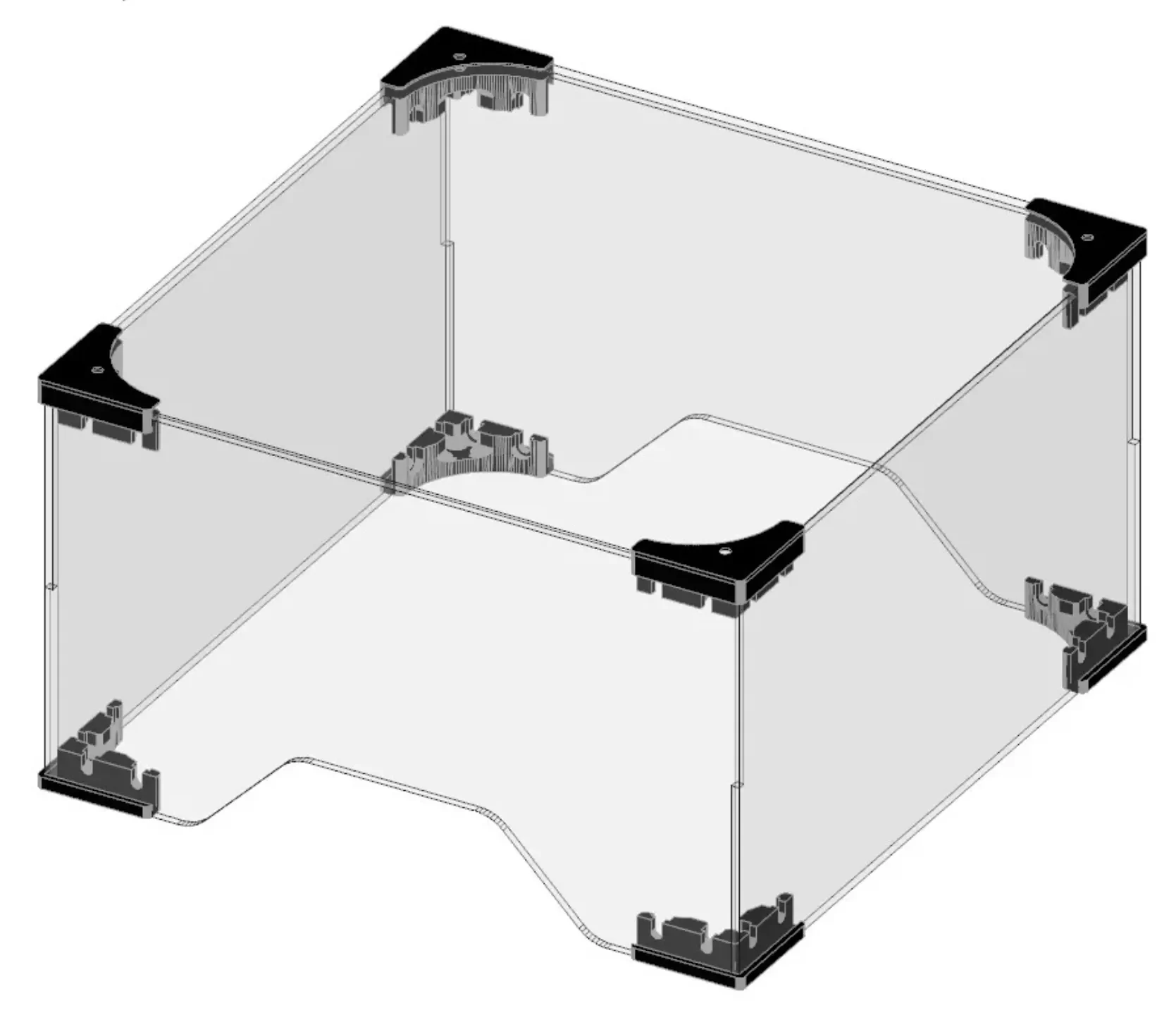

Вам нужно будет распечатать восемь углов: четыре нижних и четыре верхних угла обложки.
У меня были некоторые проблемы с удалением опор из верхнего угла отпечатка, просто убедитесь, что поверхность больше не слишком шероховатая, в конце концов она не будет видна после установки CORNER\_MOD\_FIX в верхние углы.

Пост-печать
Удалить поддержку
Приклейте цилиндрический магнит 8х3 мм к нижней части отверстия.

Дополнительно понадобится акриловое стекло или поликарбонат (что я рекомендую).

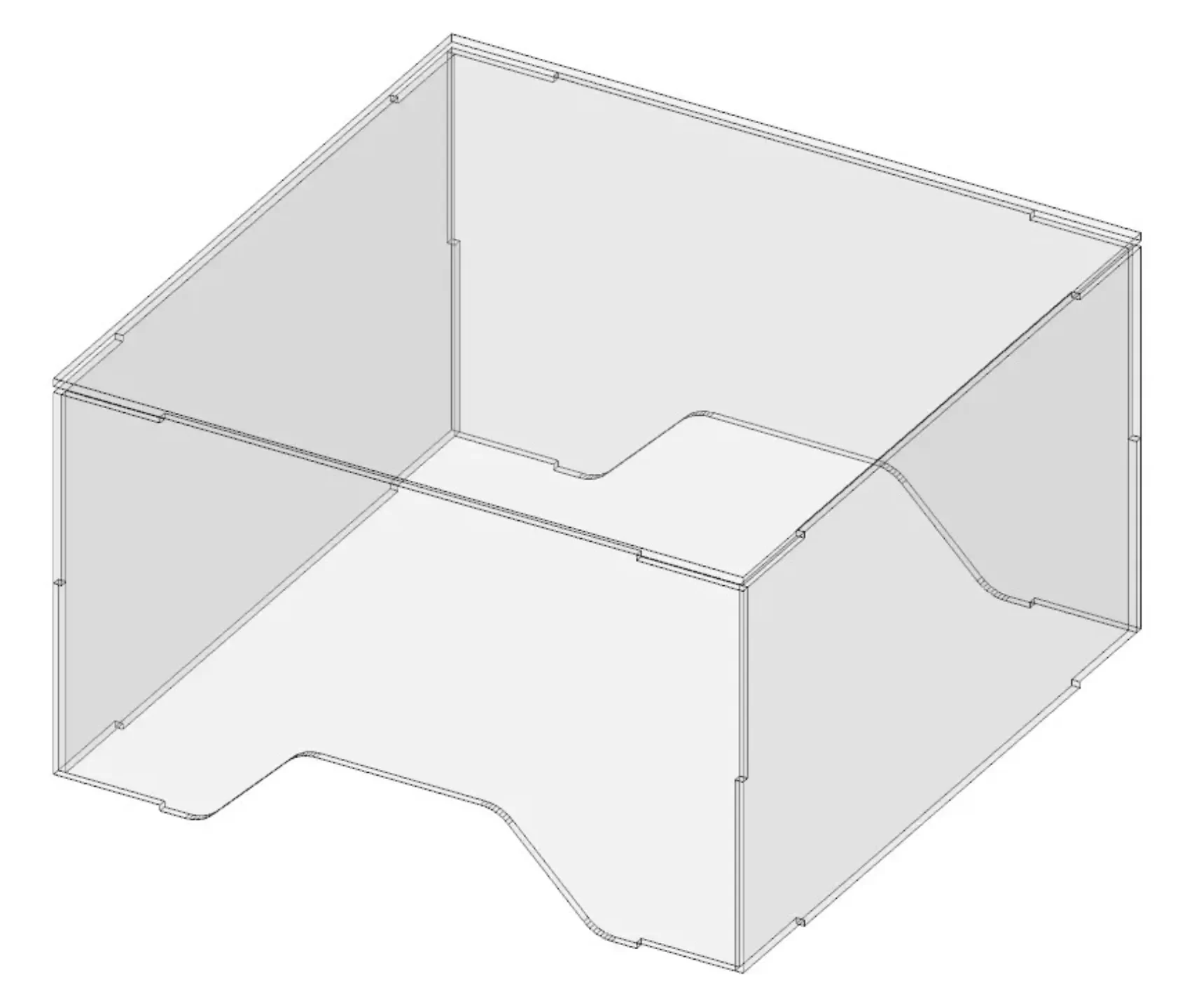

Вам понадобятся четыре панели размером 350x200 мм (левая, правая, передняя, ​​задняя) и одна панель 350x350 мм (сверху) и обрежьте их по форме принтера. Кроме того, в каждой боковой панели необходимо просверлить восемь отверстий (будьте осторожны!), а в верхней панели — только пять.

Как я это разработал

Ремикс в Designspark Mechanical

Моя идея заключалась в том, чтобы прикрепить крышку к корпусу принтера с помощью магнитов (винтами M5 сверху). Поэтому я взял исходный файл LARGE_CORNER.stl, предоста��ленный Веллеманом, и внес некоторые изменения.

* Импорт в Designspark Mechanical * Отрезаем нижнюю часть по кривизне.

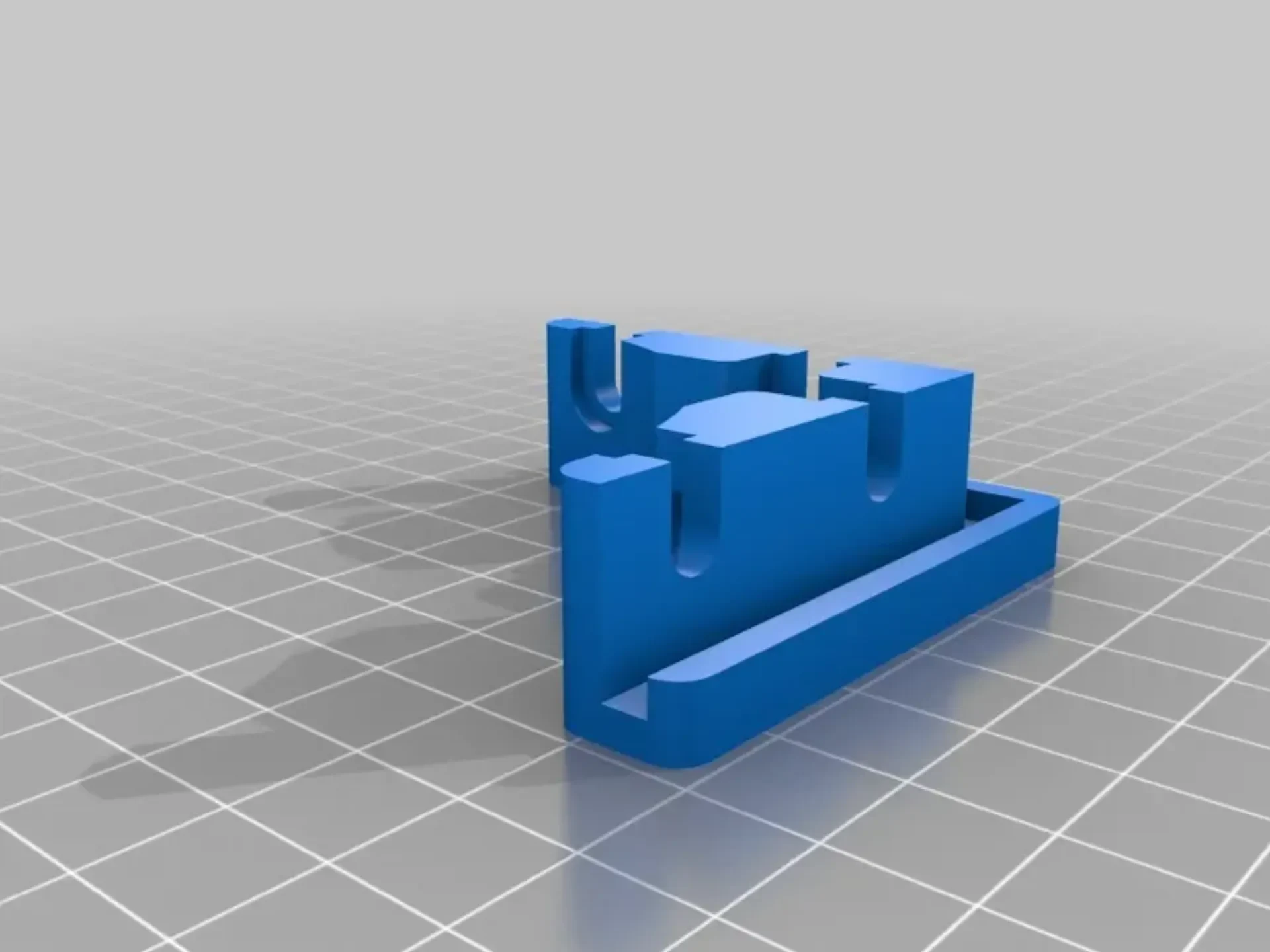

Для нижнего угла

Измените диаметр отверстия на 9 мм для головки винта M5 и на 8 мм для магнита.

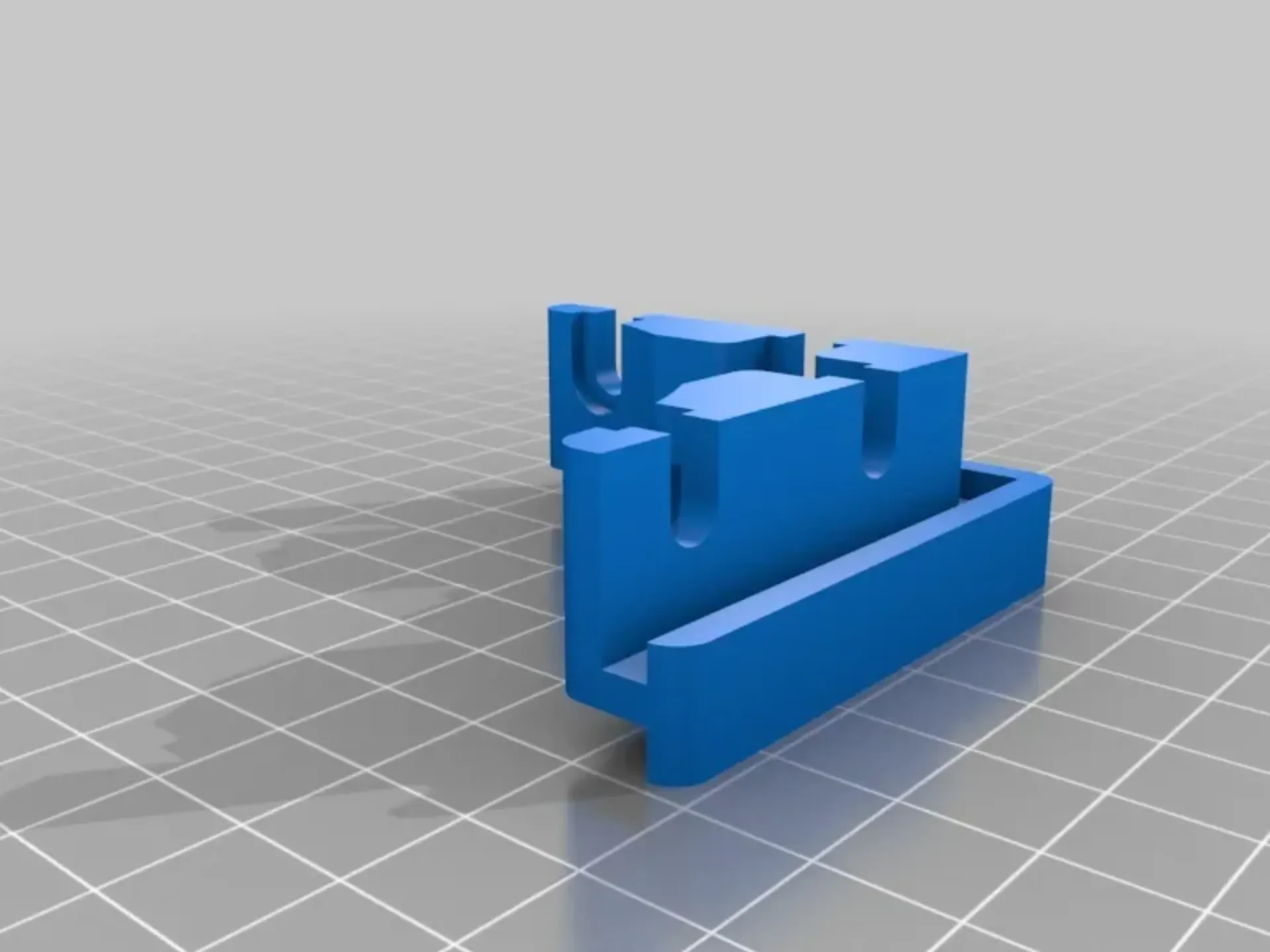

Для верхнего угла

Поднимите внешний угол (он будет использоваться для центрирования панели из поликарбоната)
Удалите исходное отверстие и вместо него добавьте отверстие M5 + отверстие под гайку.

Для исправления

переделанный верхний угол
снял деталь для боковых винтов
усадка сторон до +-1 мм
