Магнитная насадка Ender 3 v3 SE с насадкой для гаечного к...
Удобный для новичков проект для тех, у кого есть Ender 3 v3 se. Это отличный принтер, но мне нужно было решение, позволяющее хранить сопла и гаечные ключи отдельно, поскольку они не так часто используются. Я хотел проект, в котором не использовались бы петли и магниты, это было бы весело! как они работают? никто не знает, но их приятно и приятно вставлять в отпечатки. С регулируемой вставкой в крышке
Магниты использовал 6ммХ3 (найден на aliexpress_link)
Напечатано из PLA (лоток для сопел TPU опционально)
3x стены
3x верх и низ
15% сотовый наполнитель
ПРЕДУПРЕЖДЕНИЕ ПЕРЕД ИСПОЛЬЗОВАНИЕМ МАГНИТОВ
ЕСЛИ ДЛЯ ПЕЧАТИ ВЫ ИСПОЛЬЗУЕТЕ СОПЛО ЗАКАЛЕННОЙ СТАЛИ. ВНИМАНИЕ, МАГНИТЫ ПЫТАЮТСЯ ПРИЛЕПАТЬ К ПЕЧАТАЮЩЕМУ СОСУ.
Не говорите, что я вас не предупреждал!
Используйте суперклей или деревянную зубочистку, чтобы убедиться, что она остается в отверстии.

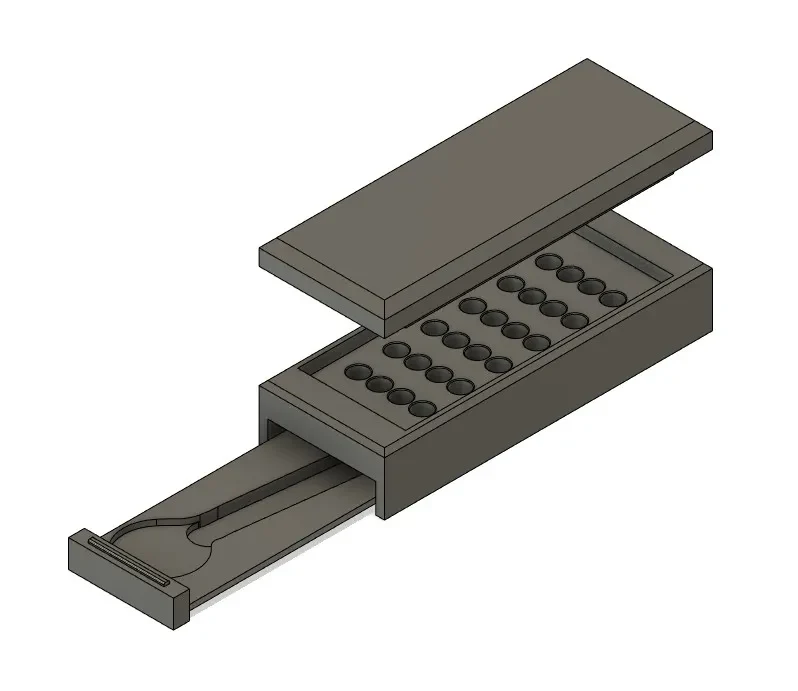

Отпечаток состоит из нескольких частей.
Основная часть
Держатель насадки (имеет 2 разных дизайна)
Крышка
Вставка на крышке, обозначающая соответствующие насадки.
Лоток, который идеально подходит для двух гаечных ключей, входящих в комплект поставки принтера.
Основная часть
Для получения наилучших результатов печатайте так, чтобы верхняя часть находилась на основании и опорах для краски, как показано на рисунке.
В слайсере перед экспортом g-кода поставьте паузу на печать на слое 32.
Это можно сделать, прокрутив слой вниз, щелкнув правой кнопкой мыши и выбрав «Добавить паузу».
Поместите 2 северных полюса с одной стороны и 2 южных полюса с другой стороны. Это значит, что когда крышка надета, она может закрываться только в одном направлении.
Есть опция магнитного отверстия, если у вас сильные магниты, вы можете добавить дополнительную паузу на слое 112.
Этот магнит притягивается к гаечным ключам в лотке, помогая зафиксировать их, но этот шаг не требуется.
ориентация магнитного полюса здесь не имеет значения
Держатель насадки
Первая конструкция представляет собой простой держатель сопла с запрессовкой. распечатайте из пластика любого вкуса, который вам нравится
Напечатайте верх на кровати для достижения наилучших результатов
Вторая конструкция — держатель насадки из мягкого ТПУ. распечатать из ТПУ, это весело
Напечатайте верх на кровати для достижения наилучших результатов
Крышка
Для получения наилучших результатов напечатайте верхнюю часть на кровати.
В слайсере перед экспортом g-кода поставьте паузу на печать на слое 47.
Это можно сделать, прокрутив слой вниз, щелкнув правой кнопкой мыши и выбрав «Добавить паузу».
Поместите 2 северных полюса с одной стороны и 2 южных полюса с другой стороны. Это значит, что когда крышка надета, она может закрываться только в одном направлении.

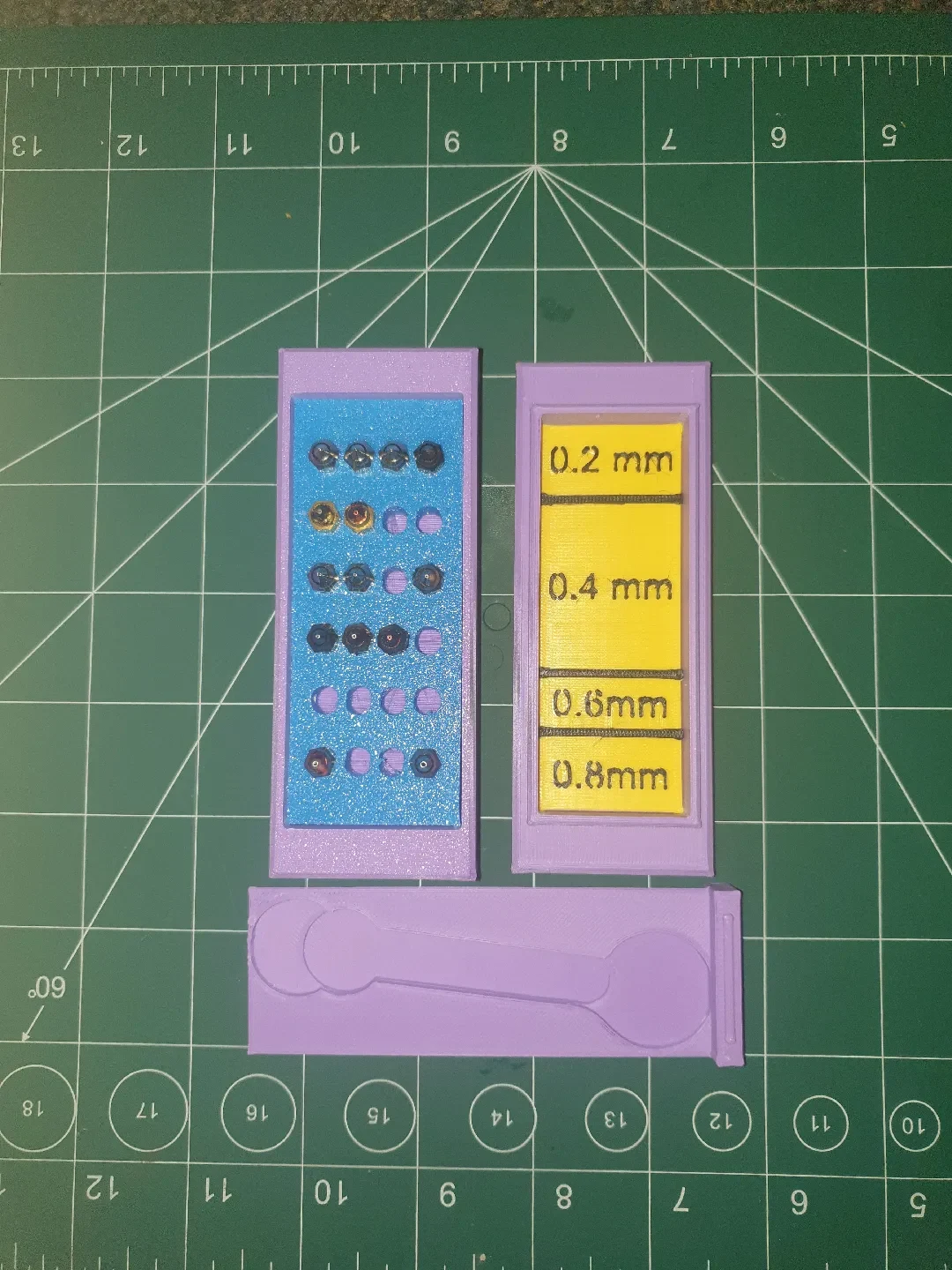

Вставка в крышку
Проявите творческий подход, распечатайте в разных цветах. Насколько нам известно, наш Ender 3 v3 SE не оснащен мультиэкструдерами, поэтому давайте воспользуемся той же техникой. Сделайте паузу на слое 16, вытащите нить и нарисуйте новый цвет по вашему выбору.
Поднос
Напечатайте нижнюю часть кровати, чтобы получить наилучшие результаты.
Вы можете распечатать все это на одной кровати, просто убедитесь, что вы ставите паузы во всех нужных местах.
Все детали плотно прилегают друг к другу.
Убедитесь, что вы проверили установку насадок в держатель насадок, прежде чем вставлять держатель насадок в основной корпус.
Я предоставлю файлы шагов и сварки, чтобы те, кто использует другие насадки, могли отр��гулировать параметры диаметра насадки. просто перейдите к изменению параметров, отрегулируйте «диаметр сопла»
нажмите вкладку x (может быть расположена в разделе «Изменить»), измените выражение на новое значение
Любые вопросы, я рад помочь.
Обратная связь приветствуется
Если вы распечатаете это, опубликуйте марку, мне бы хотелось посмотреть, как они отобразятся на вашем принтере и какую комбинацию цветов вы выберете.
Это был мой первый проект fusion 360, и я им очень доволен.
Размеры
Внутри Д92мм x Ш37мм x В21мм
Габаритные размеры: Д112,50 x Ш43 x В30 мм.
Вставка крышки Д86,50 мм x Ш31,50 x В3 мм + высота надписи 1 мм
