ESP32 LiDAR + датчик температуры и влажности (с поддержко..
Этот проект объединяет:
Датчик температуры/влажности BME
Датчик LiDAR LD2410C
ESP32 с поддержкой Wi-Fi
Предназначен для интеграции с умным домом — приведенные ниже инструкции предназначены для использования с Home Assistant с ESPHome.

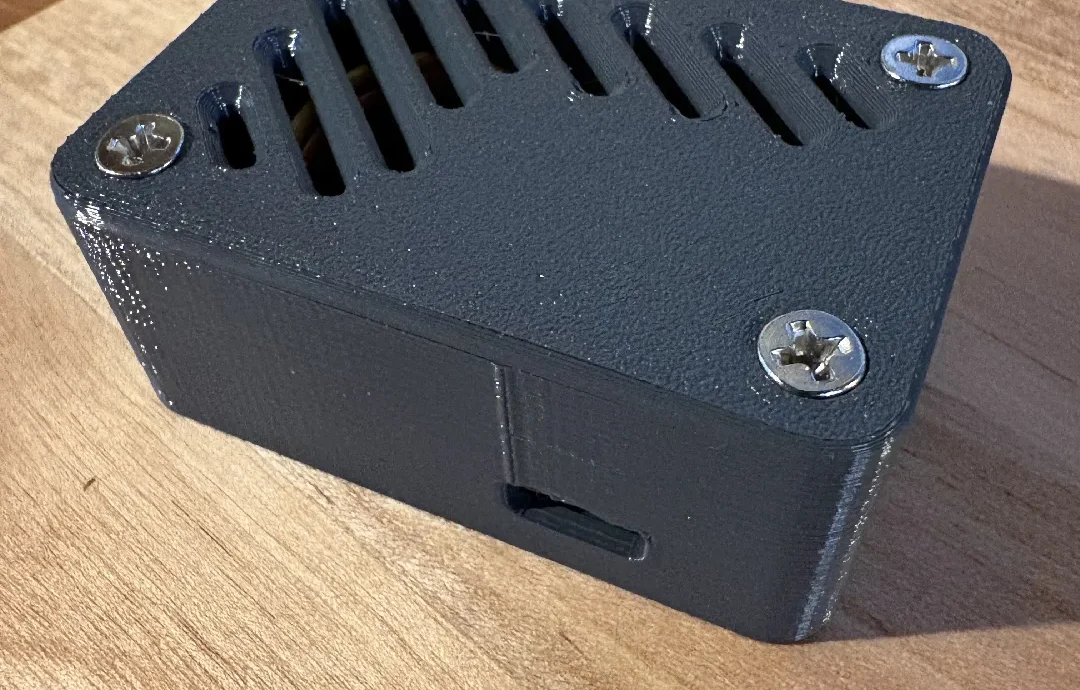

Корпус компактен и оптимизирован для чистого воздействия на датчики, одновременно защищая электронику. Корпус имеет удобные места для крепления, предназначенные для винтов №6.
Распечатайте, соберите, прошейте свой ESP32, и вы готовы к развертыванию.
Список материалов (партнерские ссылки):
ЭСП32
https://amzn.to/3MJMbHD
БМЕ280
https://amzn.to/4b6KV9C
LD2410C
https://amzn.to/46A8hD6
Винты крышки
https://amzn.to/3Nee2Qe (черный)
https://amzn.to/3OMWUl8 (Серебро)
Монтажные винты BME280
https://amzn.to/4l7HVyl
Источник питания USB-C
https://amzn.to/3N7P4St

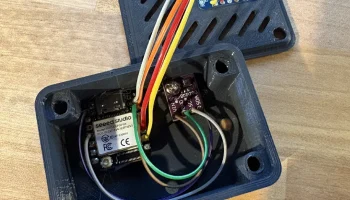

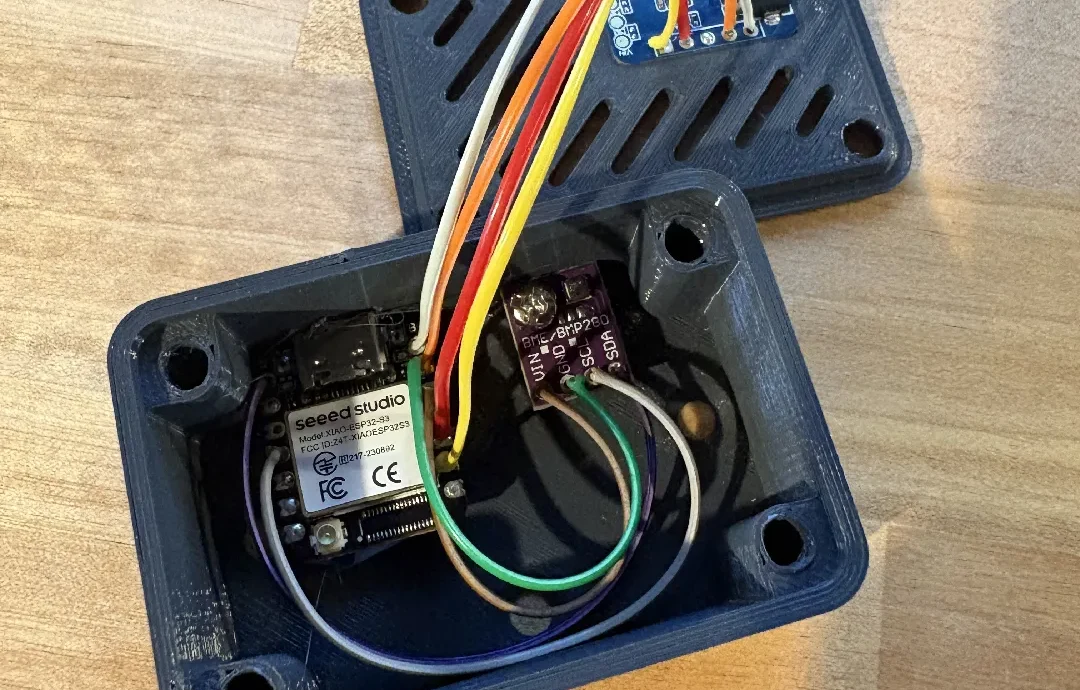

Монтаж:
ESP32 крепится к платформе с помощью двустороннего скотча или супе��клея. При использовании двусторонней ленты убедитесь, что она тонкая, чтобы ее толщина не мешала совмещению отверстия USB-C. Антенна Wi-Fi прикрепляется к стороне корпуса, противоположной отверстию USB-C.
Примечание. Отверстие USB-C можно распечатать с опорами или без них. В любом случае, перед установкой ESP32, скорее всего, потребуется небольшая подпилка в верхней части отверстия. Прилегание должно быть плотным, но корпус USB-C должен входить в отверстие и находиться на одном уровне с внешней частью корпуса.
BME280 крепится к платформе с помощью (1) винта M3 x 4. Не затягивайте его слишком сильно и следите за тем, чтобы головка винта не выступала за компоненты на плате.
LD2410C плотно прилегает к крышке, будьте осторожны, и он должен вставиться прямо в отверстие. В зависимости от цвета используемой нити вы можете получить разные результаты по точности в зависимости от того, насколько глубоко вы вдавите ее в выемку.
После подключения крышка крепится к основанию с помощью (4) саморезов M5 x 10.
Корпус можно прикрепить практически к чему угодно с помощью (4) предусмотренных винтовых отверстий. Все они рассчитаны на винты №6. Вы также можете использовать двустороннюю ленту и��и застежку-липучку на задней стороне корпуса. Полосы команд также отлично работают.
Проводка:
Я рекомендую все подключить и ввести код перед сборкой.
Если хотите, вы можете использовать разъемы JST, но я предпочел прямую пайку на платах.
BME280 Проводка
ESP32 3,3 В → Датчик VCC
ESP32 GND → Датчик GND
ESP32 GPI01 → ПДД
ESP32 GPI04 → SCL
Лидарная проводка
ESP32 GPI08 → LiDAR TX
ESP32 GPI07 → LiDAR RX
ESP32 GND → LiDAR GND
ESP32 5В → Лидар VCC
Код:
В прилагаемом документе представлен пример кода, который без изменений запустит ваш датчик в Home Assistant.
Рекомендуется изменить имя датчика и имена объектов с «Тест X» на желаемые имена.
Документацию по ESPHome можно найти здесь: https://www.home-assistant.io/integrations/esphome/
