Storz and Bickel (S&B) Дозатор капсул-дозаторов...
Привет!
Это дозирующий капсульный дозатор, который был смоделирован и вдохновлен дозатором, доступным для другого вейпа (капсульный дозатор Healthy Rips Fury Edge: https://www.printables.com/model/257828).

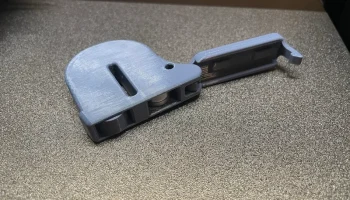

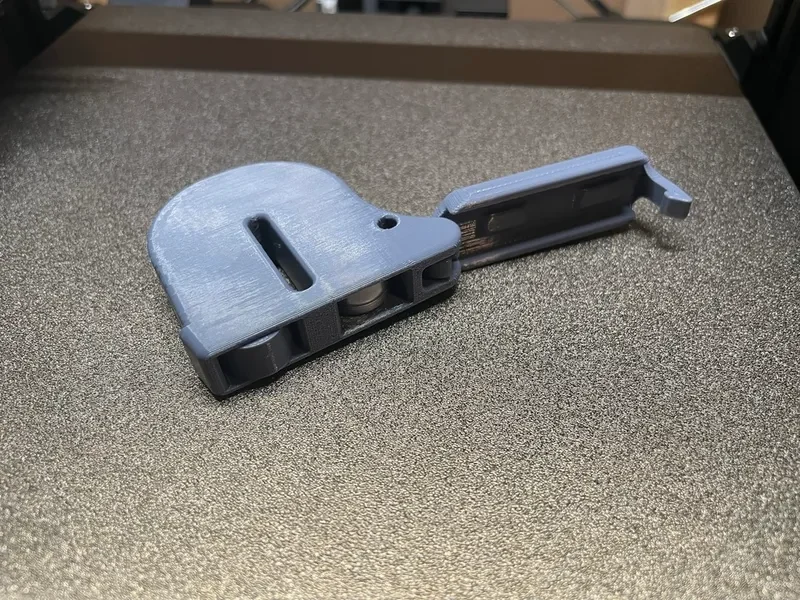

Дозатор удерживает капсулы внутри в зависимости от выбранной модели, и когда вы вставляете использованную капсулу, с другого конца выскакивает новая, свежая. Таким образом, в идеале вам нужно количество капсул для распечатанной модели, чтобы она работала правильно (минимум 6 капсул для модели, вмещающей 6). Или вы можете распечатать несколько макетов капсул (файл включен), чтобы использовать их в качестве наполнителя или отделить использованные колпачки от новых.
Мне понравился этот дизайн, и он хорошо работает с другим моим вейпом. Теперь, когда у меня есть Mighty, я решил попробовать создать что-то подобное. Выглядит очень похоже, но я внес несколько изменений, чтобы его было легче печатать. Это было создано с нуля, я не использовал и не изменял оригинальный дизайн.
_________________________________________________
Планы на будущее:
Дополнительные варианты размеров для 8, 10, 12… (Готово. Если вы распечатаете их и обнаружите какие-либо проблемы, свяжитесь со мной, и я внесу необходимые изменения)
подлежит уточнению
_________________________________________________
Версии:
V1.0 (не загружено, исправлена проблема с неплотной сборкой крышки)
V1.1 Исправлена проблема с крышкой.
Версия 2 Исправлены некоторые незначительные проблемы (8 июля 2023 г.)
V3 Обновлен дизайн, чтобы сделать печать еще проще и использовать меньше материала. (9 июля 2023 г.)
Добавлена модель на 8 ка��сул (10 июля 2023 г.) — не тестировалось.
Добавлена модель на 10 капсул (10 июля 2023 г.) — не тестировалось.
Добавлена модель на 12 капсул (10 июля 2023 г.) — не тестировалось.

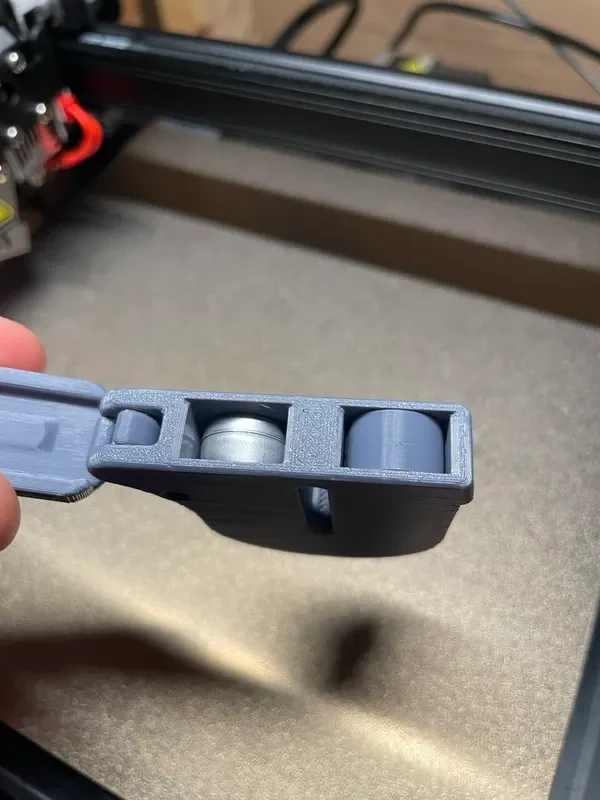

V3.1 Добавлен больший зазор для капсул. Кажется, капсулы со временем деформируются и требуют больше места для перемещения. (Капсулы имеют размер 8,5 x 14,5 мм, прорези для дозатора теперь имеют размер 10 x 15 мм)
_________________________________________________
Варианты размера:
Дозатор капсул-дозатор 4 — Вмещает 4
Дозатор капсул-дозатор 6 — Вмещает 6
Дозатор капсул-дозатор 8 — Вмещает 8
Дозатор капсул-дозатор 10 — вмещает 10 шт.
Дозатор капсул-дозатор 12 — Вмещает 12
Не все варианты размеров были протестированы. Пожалуйста, свяжитесь со мной, если возникнут какие-либо проблемы, и я внесу необходимые изменения.
_________________________________________________
Распечатать инструкции:

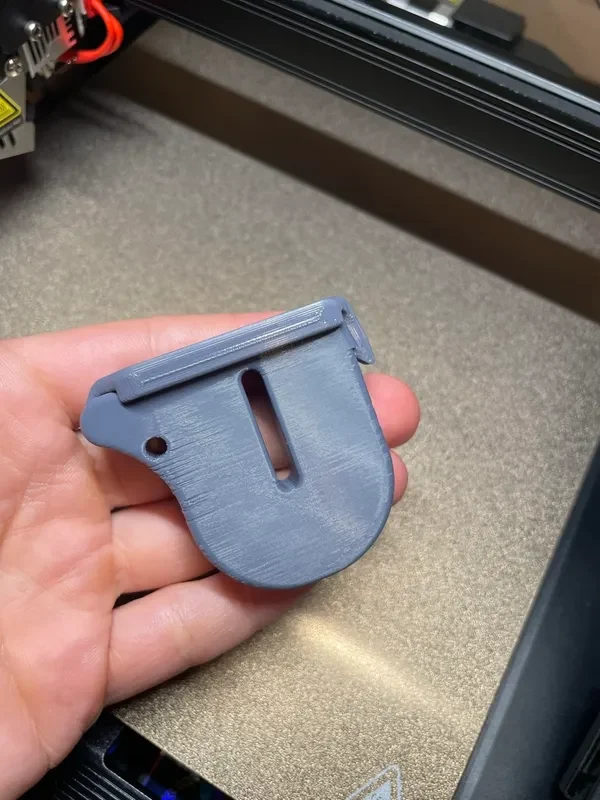

Тело
Распечатайте на его основе. (слоты для капсул обращены вверх)
Я включил поддержку только для края, удерживающего крышку.
Я печатал с разрешением .2, но вы можете изменить качество на любое, какое захотите.
4 стены
Заполнение 35% (опять же, делайте как хотите)

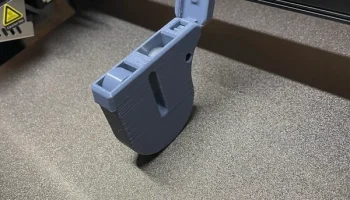

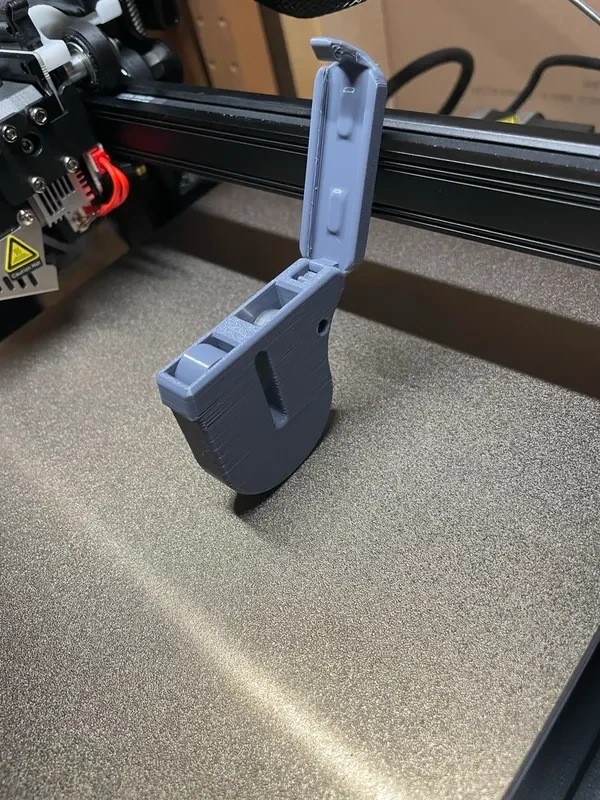

Крышка

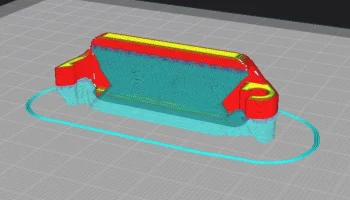

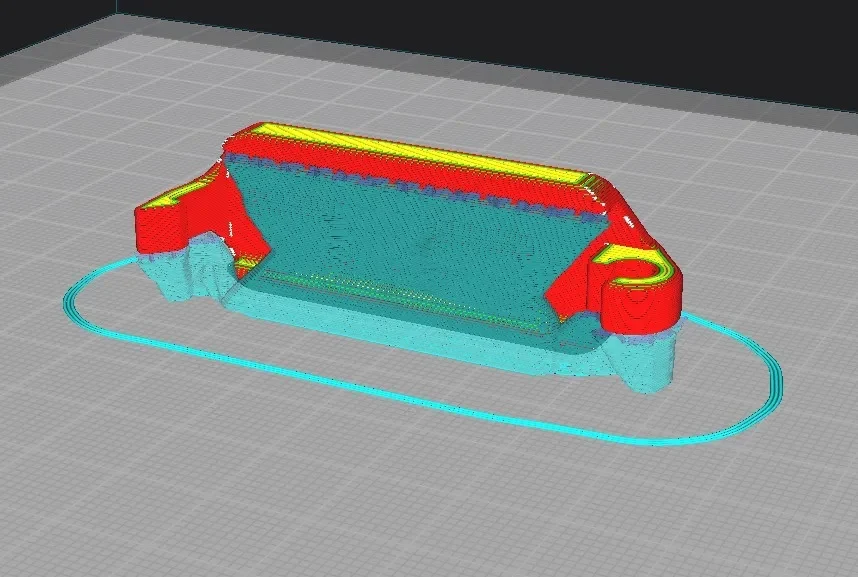

Распечатайте на боку! (Это сделано для того, чтобы сделать его более прочным, чтобы он не сломался при защелкивании. Вы можете проверить печать в перевернутом виде, чтобы верхняя часть была плоской на рабочей пластине, но я не проверял. См. изображения)
Включите опоры (убедитесь, что опоры правильно поддерживают соединение с корпусом и защелку.
Я печатал с разрешением .2, но вы можете изменить качество на любое, какое захотите.
4 стены
Заполнение 35% (опять же, делайте как хотите)
Капсулы (опционально)
Распечатайте столько, сколько вам нужно. Они не нужны, но мне нравится иметь один разделитель, поэтому я знаю, когда у меня заканчиваются новые капсулы, и использованные не смешиваются. предотвращает необходимость открывать капсулу для двойной проверки.
Я печатал с разрешением .2, но вы можете изменить качество на любое, какое захотите.
2 стены
Заполнение 10% (Треугольное заполнение или по вашему желанию)
_________________________________________________
Постобработка:
Возможно, вам придется подпилить некоторые края, если ваши опоры тоже не работают. Просто чтобы детали были гладкими.
